十一章 第1课时 杠杆的基本概念

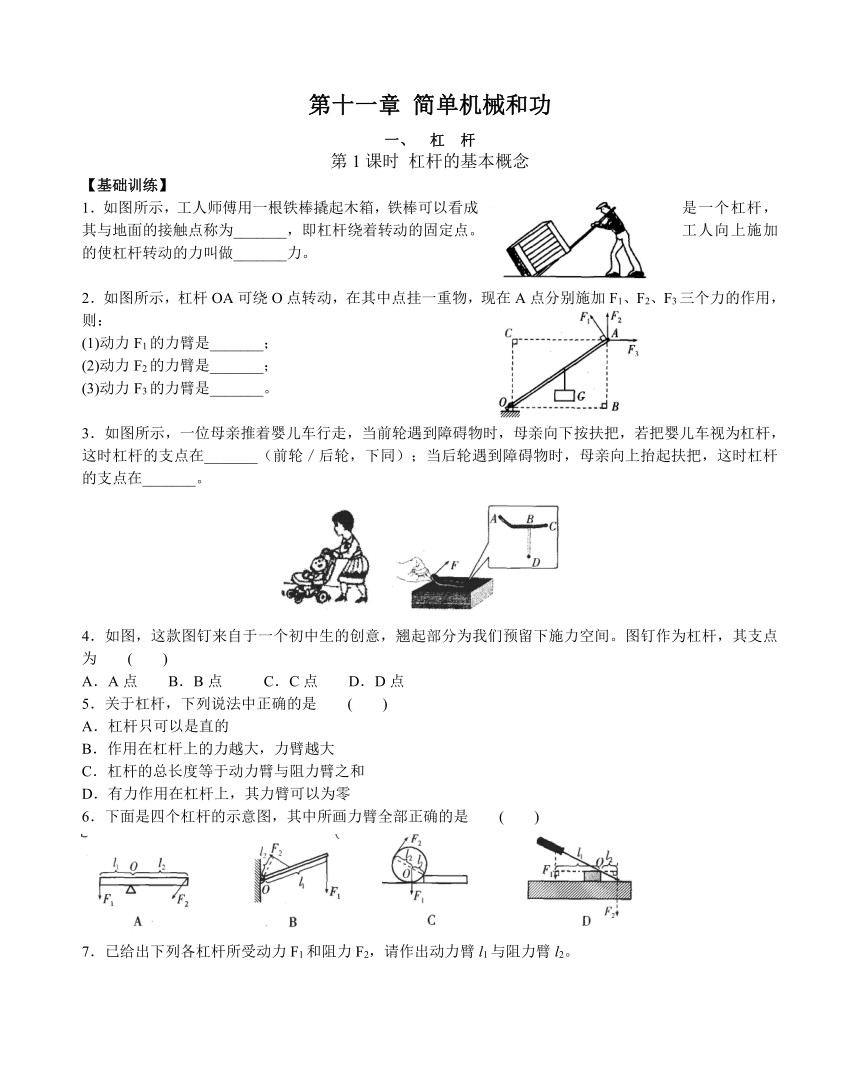

第十一章 简单机械和功
一、 杠 杆
第1课时 杠杆的基本概念
【基础训练】
1．如图所示，工人师傅用一根铁棒撬起木箱，铁棒可以看成是一个杠杆，其与地面的接触点称为_______，即杠杆绕着转动的固定点。工人向上施加的使杠杆转动的力叫做_______力。
2．如图所示，杠杆OA可绕O点转动，在其中点挂一重物，现在A点分别施加F1、F2、F3三个力的作用，则：
(1)动力F1的力臂是_______；
(2)动力F2的力臂是_______；
(3)动力F3的力臂是_______。
3．如图所示，一位母亲推着婴儿车行走，当前轮遇到障碍物时，母亲向下按扶把，若把婴儿车视为杠杆，这时杠杆的支点在_______（前轮／后轮，下同）；当后轮遇到障碍物时，母亲向上抬起扶把，这时杠杆的支点在_______。
4．如图，这款图钉来自于一个初中生的创意，翘起部分为我们预留下施力空间。图钉作为杠杆，其支点为 ( )
A．A点 B．B点 C．C点 D．D点
5．关于杠杆，下列说法中正确的是 ( )
A．杠杆只可以是直的
B．作用在杠杆上的力越大，力臂越大
C．杠杆的总长度等于动力臂与阻力臂之和
D．有力作用在杠杆上，其力臂可以为零
6．下面是四个杠杆的示意图，其中所画力臂全部正确的是 ( )

7．已给出下列各杠杆所受动力F1和阻力F2，请作出动力臂l1与阻力臂l2。

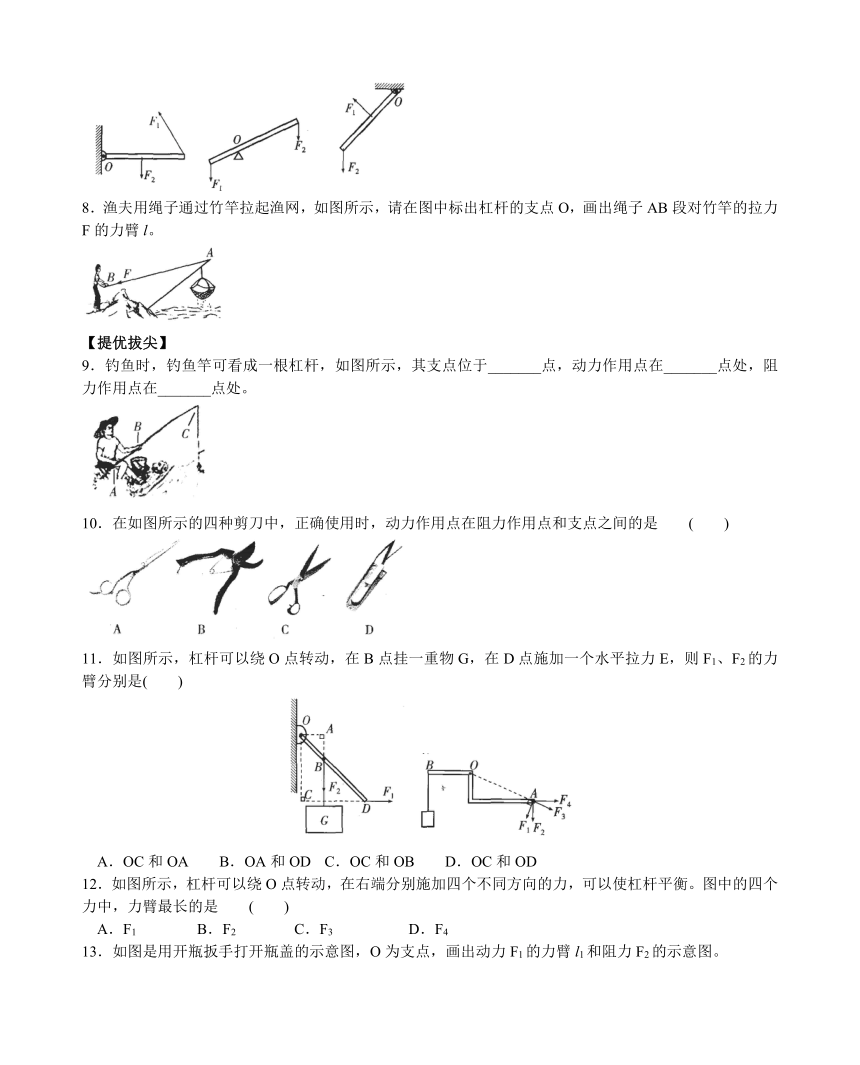

8．渔夫用绳子通过竹竿拉起渔网，如图所示，请在图中标出杠杆的支点O，画出绳子AB段对竹竿的拉力F的力臂l。
【提优拔尖】
9．钓鱼时，钓鱼竿可看成一根杠杆，如图所示，其支点位于_______点，动力作用点在_______点处，阻力作用点在_______点处。
10．在如图所示的四种剪刀中，正确使用时，动力作用点在阻力作用点和支点之间的是 ( )
11．如图所示，杠杆可以绕O点转动，在B点挂一重物G，在D点施加一个水平拉力E，则F1、F2的力臂分别是( )
A．OC和OA B．OA和OD C．OC和OB D．OC和OD
12．如图所示，杠杆可以绕O点转动，在右端分别施加四个不同方向的力，可以使杠杆平衡。图中的四个力中，力臂最长的是 ( )
A．F1 B．F2 C．F3 D．F4
13．如图是用开瓶扳手打开瓶盖的示意图，O为支点，画出动力F1的力臂l1和阻力F2的示意图。
14．如图所示是一个绕O点转动的杠杆，已知阻力F2的方向及动力F1的力臂l1，在图中补全F2的力臂l2及动力F1。
15．如图所示是利用杠杆撬起一材质均匀的球形石头的情景，O是支点。请在图中画出石头的重力示意图以及重力和力F的力臂，并分别用字母l2和l1表示。
16．如图所示，为用核桃钳夹核桃时的情景，请在图中画出动力F的力臂l。
17．如图所示，AOB是以O为固定点悬挂在墙壁上的支架（重力忽略不计），在B端吊一盏电灯。若以O为支点，F2是墙壁对支架的阻力，请画出动力F1的示意图、动力F1的力臂及阻力F2的力臂。
18．在棉产区，每年秋天拔掉地里的棉秆是农民的一项繁重体力劳动。王雷仿照钳子的结构改制成的一种农具解决了这一问题。如图所示，使用时，将小铲着地，用虎口夹住棉秆的下部，然后在套管上用力，棉秆就拔出来了。将该农具整体视为杠杆，则支点、动力作用点、阻力作用点对应下列位置正确的是 ( )
A．转轴、虎口、套管
B．小铲、虎口、套管
C．小铲、套管、虎口
D．虎口、转轴、套管
19．开瓶盖的起子可以看做是一个杠杆，下列正确表示开瓶盖时该杠杆的支点、动力和阻力的是 ( )
参考答案
1．支点　动
2．(1)OA 　(2)OB 　(3)OC
3．后轮　前轮
4．C
5．D
6．D
7．如图所示
8．如图所示
9．A　B　C
10．D
11．A
12．A
13．如图所示14．如图所示15．如图所示16．如图所示
17．如图所示
18．C 19．C
