2.6 透镜和视觉（共计2课时）

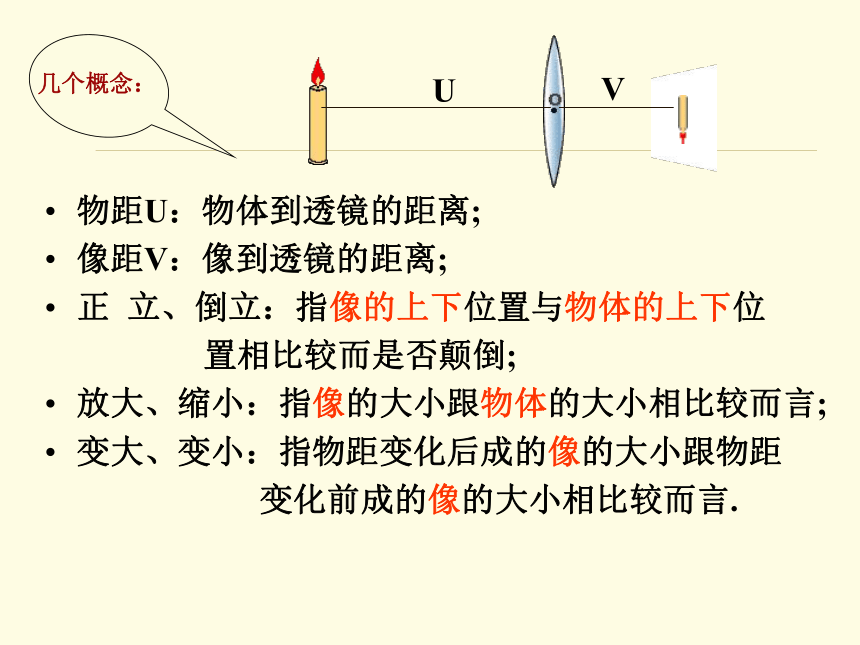

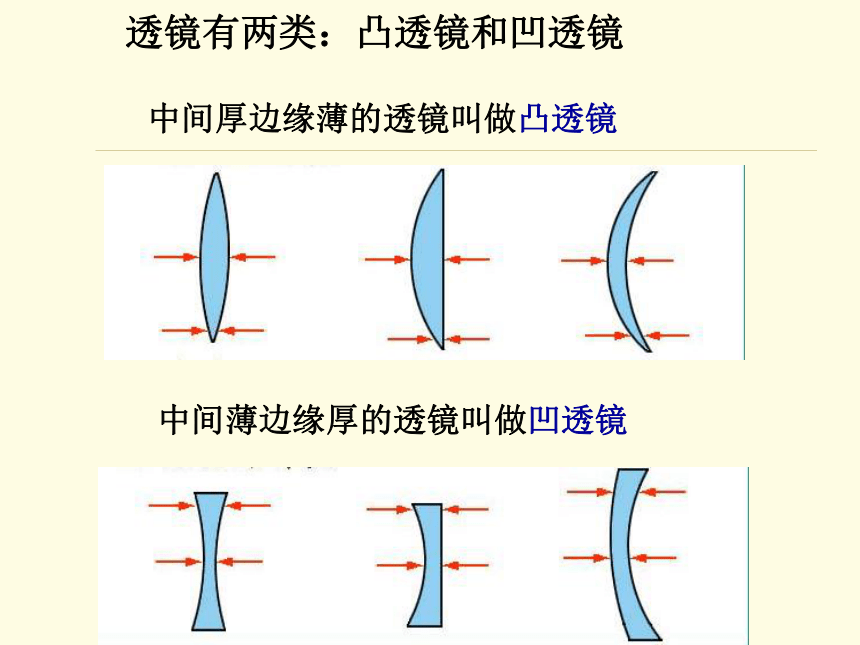

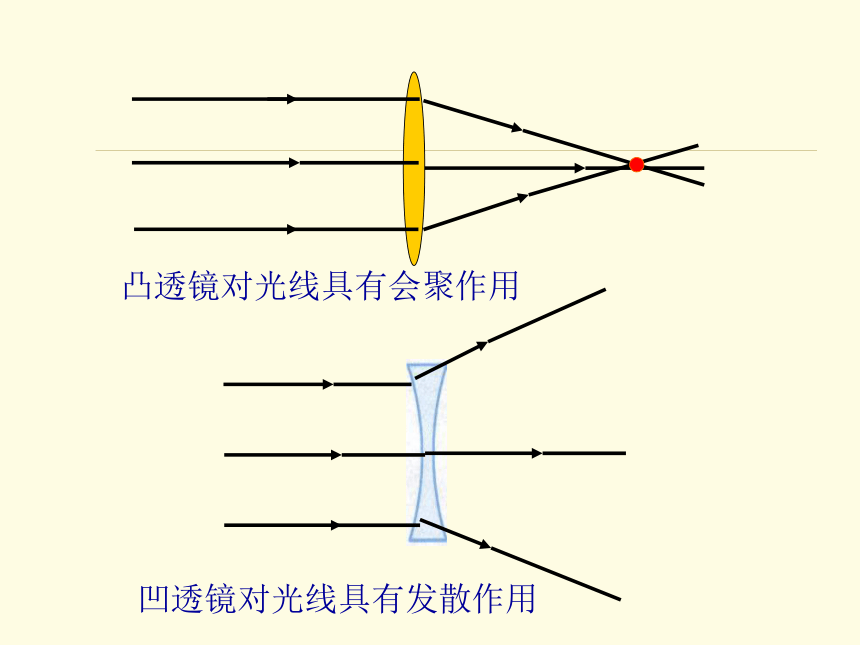

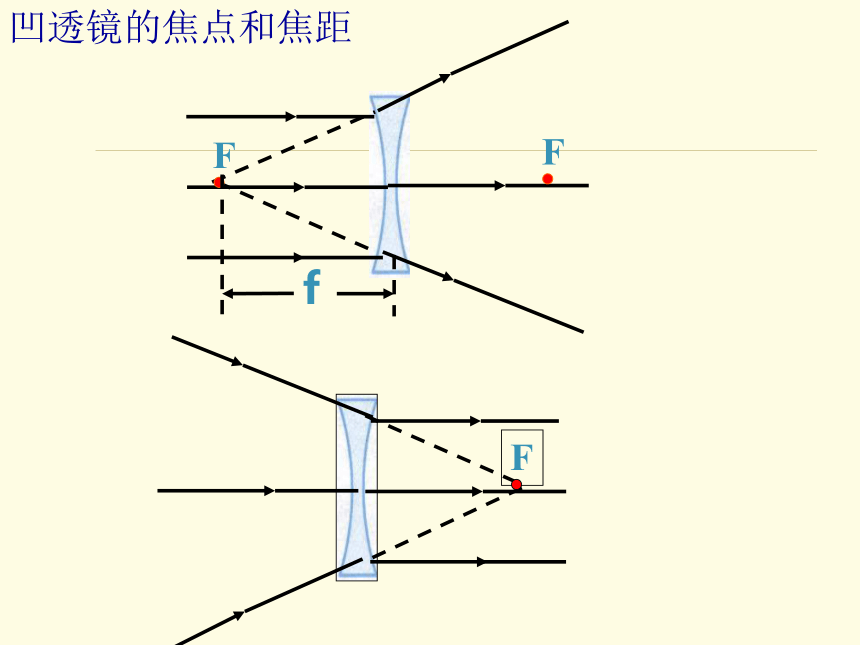

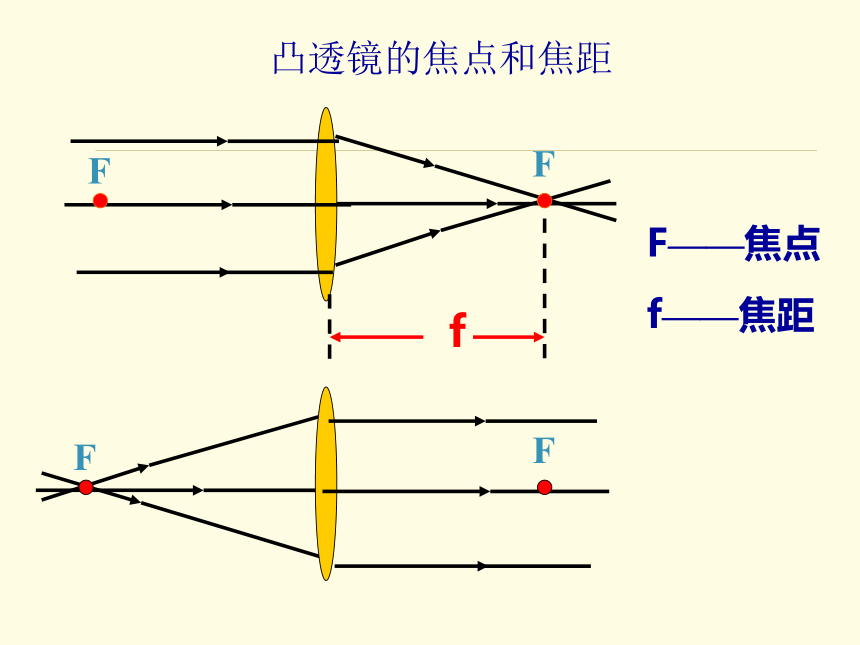

课件34张PPT。第六节 透镜和视觉（第一课时）透镜2018-10-121透镜有两类：凸透镜和凹透镜中间厚边缘薄的透镜叫做凸透镜中间薄边缘厚的透镜叫做凹透镜凸透镜对光线具有会聚作用凹透镜对光线具有发散作用F——焦点凸透镜的焦点和焦距f——焦距凹透镜的焦点和焦距第六节 透镜和视觉（第二课时）研究凸透镜成像规律、放大镜和照相机2018-10-121研究凸透镜成像规律物距U：物体到透镜的距离;
像距V：像到透镜的距离;
正 立、倒立：指像的上下位置与物体的上下位
置相比较而是否颠倒;
放大、缩小：指像的大小跟物体的大小相比较而言;
变大、变小：指物距变化后成的像的大小跟物距

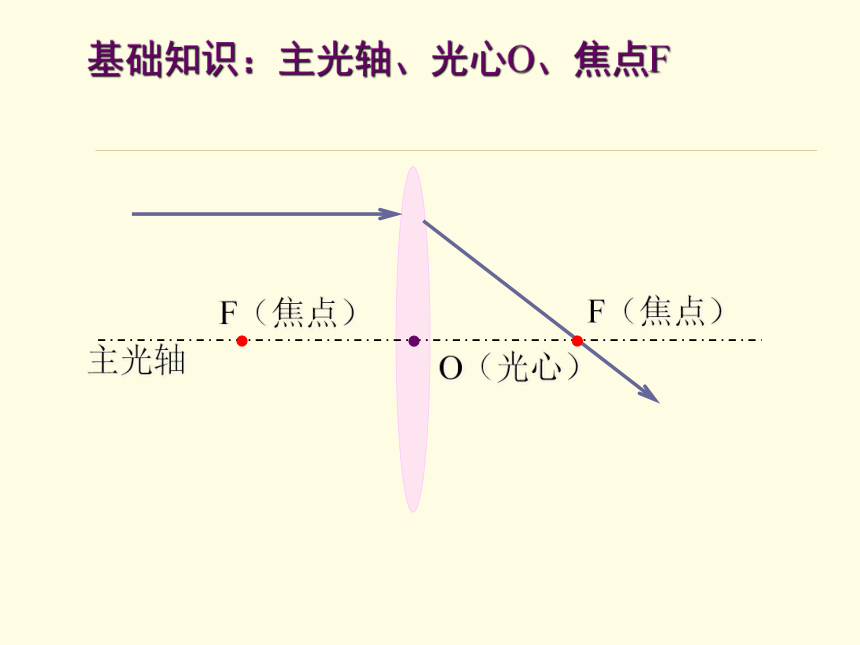

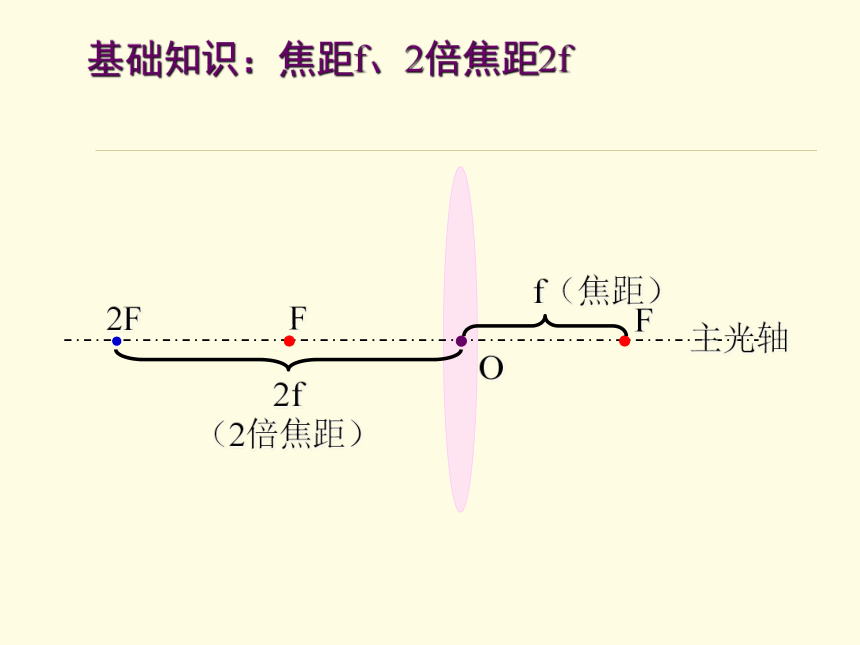

变化前成的像的大小相比较而言.UV几个概念：基础知识：主光轴、光心O、焦点F主光轴O（光心）F（焦点） F（焦点）基础知识：焦距f、2倍焦距2f主光轴OFFf（焦距）2f

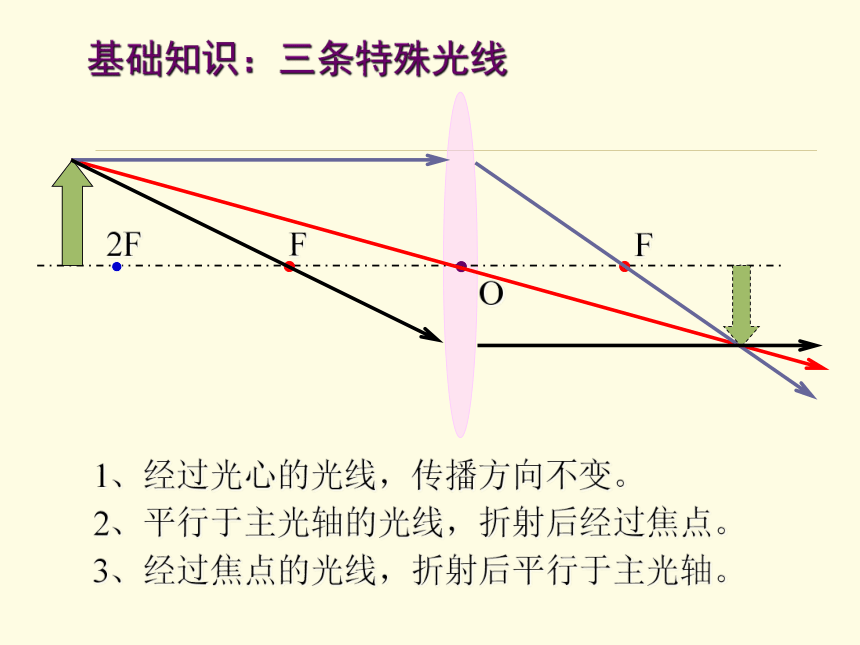

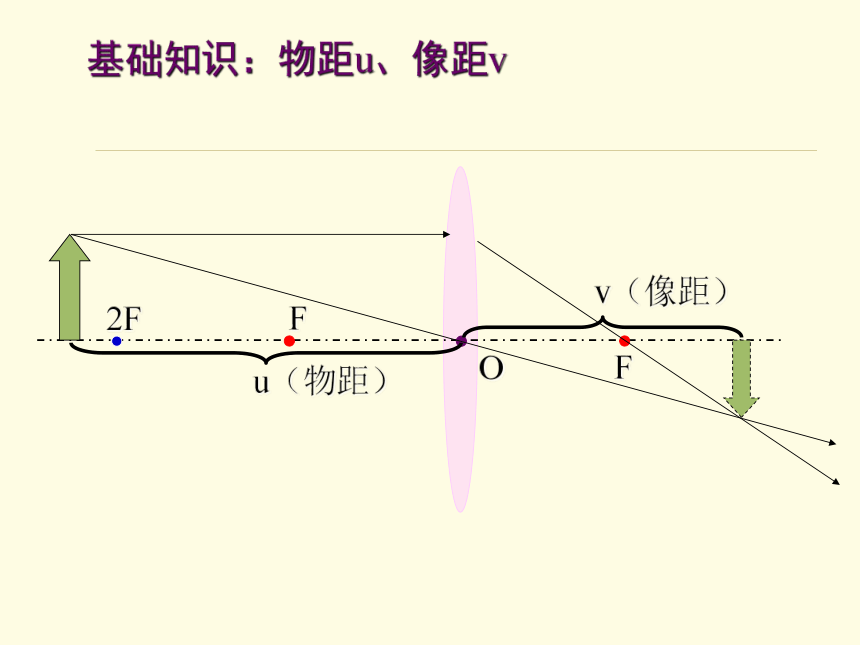

（2倍焦距）2F基础知识：三条特殊光线OFF2F1、经过光心的光线，传播方向不变。2、平行于主光轴的光线，折射后经过焦点。3、经过焦点的光线，折射后平行于主光轴。基础知识：物距u、像距vOFF2Fv（像距）u（物距）过程1：物距u>2f时OFF2F1、u>2f时，得到一个倒立、缩小的实像。此时像距的范围是：f2f2F过程3：物距uu2F讨论1：物距u=2f时OFF2F u=2f时，得到一个倒立、等大的实像。此时像距的范围是：v=2f2F讨论1：物距u=f时OFF2F u=f时，既得不到实像也得不到虚像。2F 凸透镜的焦距f= 10厘米缩小倒立f2f实像实像实像放大正立V > f虚像实验记录凸透镜成缩小倒立实像的条件是
凸透镜成放大倒立实像的条件是
凸透镜成放大正立虚像的条件是
物距和像距的变化规律是怎样的？物体到凸透镜的距离大于2倍焦距结论：物体到凸透镜的距离大于1倍焦距小于2倍焦距物体到凸透镜的距离小于1倍焦距一个变大一个变小，变化规律相反照相机的原理照相机的镜头相当于一个　　　，胶片相当于　　，选
定被拍摄的景物后，调节镜头到胶片的距离，胶片上就
会出现景物的清晰的　　、　　 的像。胶片上有 的物质，曝光后发生 ，经
过显影处理就成为 ，再用底片洗印就可以得到相片。凸透镜光屏倒立缩小对光敏感化学变化底片放大镜的原理放大镜是一个 的凸透镜，用来成
像，使用放大镜时必须
使放大镜 物体，使物体在凸透镜
的 以内，并通过调节 和
的距离来改变放大的倍数。短焦距正立、放大、虚接近1倍焦距放大镜物体讨论2：改用凹透镜时OFF2F2F讨论2：改用凹透镜时OFF2F 不管物距如何，都得到一个正立、缩小的虚像。此时像距的范围是：v 光线通过透镜传播的方向，在方框内
填入适当的透镜。 2、下列各种现象中，有光的折射引
起的是（ ）
A、镜中花、水中镜。
B、海中的鲨鱼看到了“美味”的黄鱼
C、立竿见影
D、岸上看游泳池中的水比实际要浅D3、物体放在凸透镜前，在离透镜
20cm的光屏上物体成一个清晰
放大的像，则凸透镜的焦距可能
（ ）
A、8cm B、10cm
C、15cm D、25cmA4.蜡烛放在离凸透镜20cm的主光
轴上，在透镜的另一侧光屏上得
到放大的像，若把蜡烛向透镜方
向移动8cm，则所成的像一定
是（ ）
A、缩小的 B、放大的
C、正立的 D、倒立的B1、在研究凸透镜成像规律的实验中，在光具座上从左向右依次放蜡烛、凸透镜和光屏，并使它们的中心大致在同一高度上，其目的是使像成在光 屏中央。1、在研究凸透镜成像的实验中，光屏上出现了一个与烛焰大小基本相等的清晰的像，如图所示，此时，发现物距u和像距v的关系是 ，而此时的物距等于两倍焦距，据此：相等（1）、可知此透镜的焦距是 。
（2）、若保持蜡烛的位置不变，将凸透镜调到A点时，移动光屏，光屏上又一次出现了一个像，这个像一定是 。15cm倒立、缩小的实像（3）、若保持蜡烛的位置不变，将凸透镜调到B点时，移动光屏，光屏上再一次出现了一个像，这个像一定是 。
（4）、若在此时用不透明的纸将凸透镜的上半部分遮住，那么，光屏上将 像。仍有倒立、放大的实像（5）、如果继续移动凸透镜并调到C点，此时通过凸透镜所成的像必定是 。
（6）、若把凸透镜固定在A点不动， 移动光屏找到蜡烛位于零刻度处的像，然后把蜡烛从0刻度向B点移动，为了找像，应使光屏向 方向移动，光屏上的像的大小变化情况是（ ）：
A、逐渐增大 B、逐渐减小 C、不变 D、先小后大远离透镜正立、放大的虚像A3、照相机的镜头相当于一个 ，用照相机拍照时，被拍摄的物体在底片上成一个 、 的 像。
4、幻灯机的镜头相当于一个 ，为了在屏幕上得到一个放大的像，必须使幻灯片到镜头的距离在 范围内，而镜头到银幕的距离应在 。凸透镜倒立缩小实凸透镜一至两倍焦距间两倍焦距以外5、用凸透镜观察地图时，应把地图放在凸透镜的 A、焦点以内 B、焦点上 C、一到二倍焦距之间 D、二倍焦距之外
