滑轮[上学期]

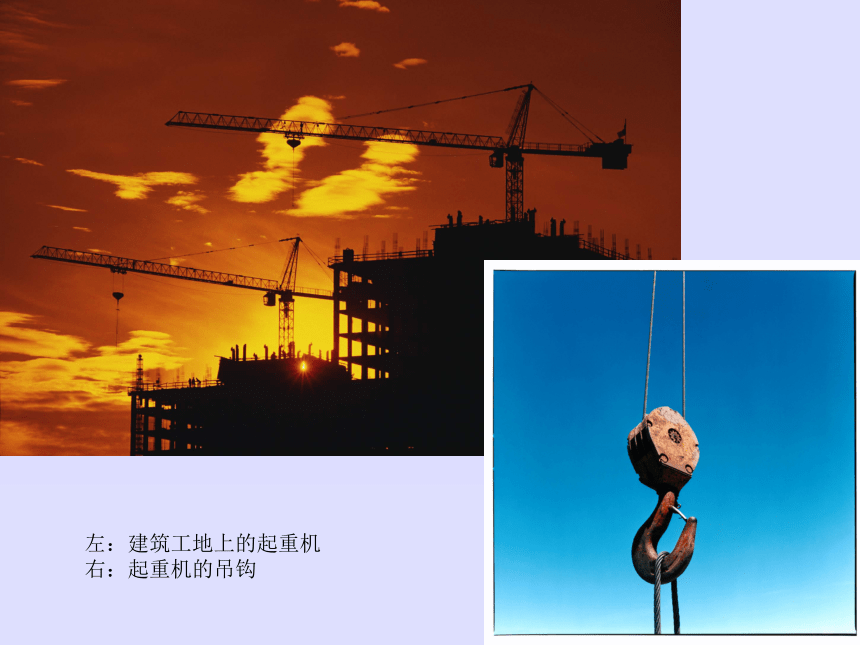

课件17张PPT。 滑 轮左：建筑工地上的起重机

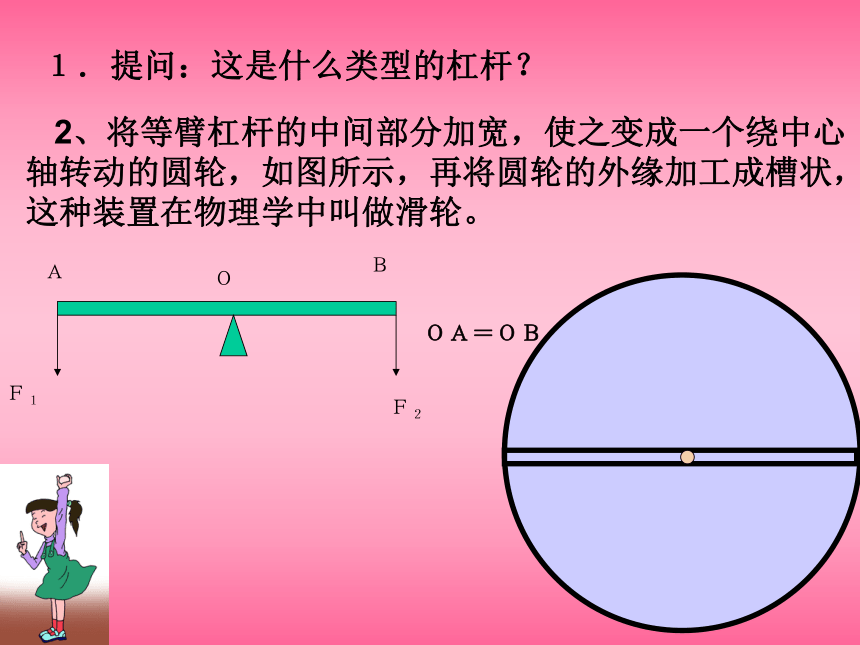

右：起重机的吊钩2、将等臂杠杆的中间部分加宽，使之变成一个绕中心轴转动的圆轮，如图所示，再将圆轮的外缘加工成槽状，这种装置在物理学中叫做滑轮。 １．提问：这是什么类型的杠杆？滑轮：周边有槽，可绕轴转动的小轮叫滑轮。如何用一个滑轮、一架铁架台、一个勾码和一根绳子组装出使勾码上升的装置？思考工作时，轴固定不动的滑轮叫定滑轮工作时，轴随重物一起移动的滑轮叫动滑轮思考：上面演示中所用的拉力大小跟被提起钩码
的重有什么关系？拉力的方向与被提起的钩码移
动的方向一致吗？
探究实验
用如图所示的装置演示、观察、思考：
（1）将钩码提起，绳子自由端向哪个方向拉动？
（2）在提起钩码的过程中，滑轮位置怎样变化？
（3）像这样安装的滑轮应怎样称呼它？
（4）拉力的大小与滑轮提起钩码的重有什么关系？
讨论：通过实验得到什么结论？
（使用定滑轮不省力，但可以改变用力方向）

探究实验
用如图所示的装置演示，观察、思考：
（1）将钩码提起，绳子自由端向哪个方向拉动？
（2）在提起钩码的过程中，滑轮位置怎样变化？
（3）像这样安装的滑轮应怎样称呼它？
（4）使用动滑轮提起钩码时，用力的方向与定滑轮有什么不同？
（5）拉力的大小等于滑轮提起钩码的重吗？讨论：通过实验得到什么结论？（使用动滑轮可以省力，省一半力。） L2 L1L1=L2定滑轮实质是个等臂杠杆 L 1 L2L1=2L2动滑轮实质是动力臂是阻力臂二倍的省力杠杆F3试比较F1 、F2 、F3的大小：F1 = F2 = F3 一、定滑轮和动滑轮1、定滑轮
概念：
｛特点：2、动滑轮
概念：
特点：｛ 小 结工作时，轴固定不动的滑轮叫定滑轮定滑轮不省力，但可以改变用力的方向工作时，轴随重物一起移动的滑轮叫动滑轮能省一半力，但不改变用力的方向二、滑轮是杠杆的变形1、定滑轮实质是个等臂杠杆2、动滑轮实质是动力臂是阻力臂二倍的省力杠杆如图所示，使用动滑轮提起重物G时，拉力F=____G（不计滑轮重和摩擦）。若用斜向上的力拉绳子，所需拉力F’____F（选填“＞”、“＝”或“＜”）。 G 1/2= 讨论
一个体重为50千克的举重冠军，他可以抓举起100千克的杠铃。现在有一个定滑轮，上面挂着一条绳子，绳子一端栓着一块60千克的箱子。请问举重冠军用力拉绳的另一端，能不能把箱子提上去？ 使用动滑轮可省力，使用定滑轮可改变力的方向。
如果将动滑轮、定滑轮组合起来使用，效果将怎样？给你一只动滑轮和一只定滑轮，如何将它们组合起来使用？
