九上第三章课件/第三节杠杆[上学期]

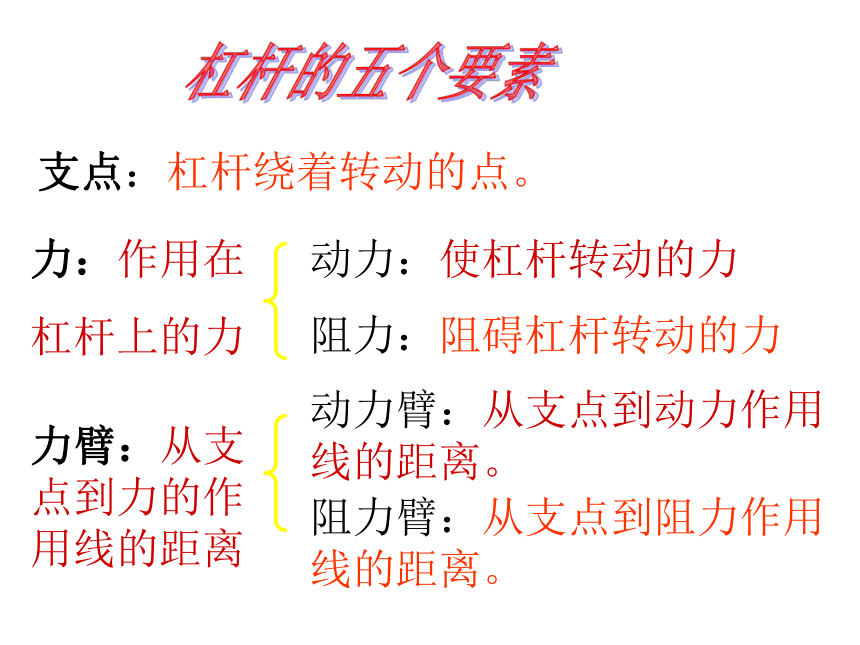

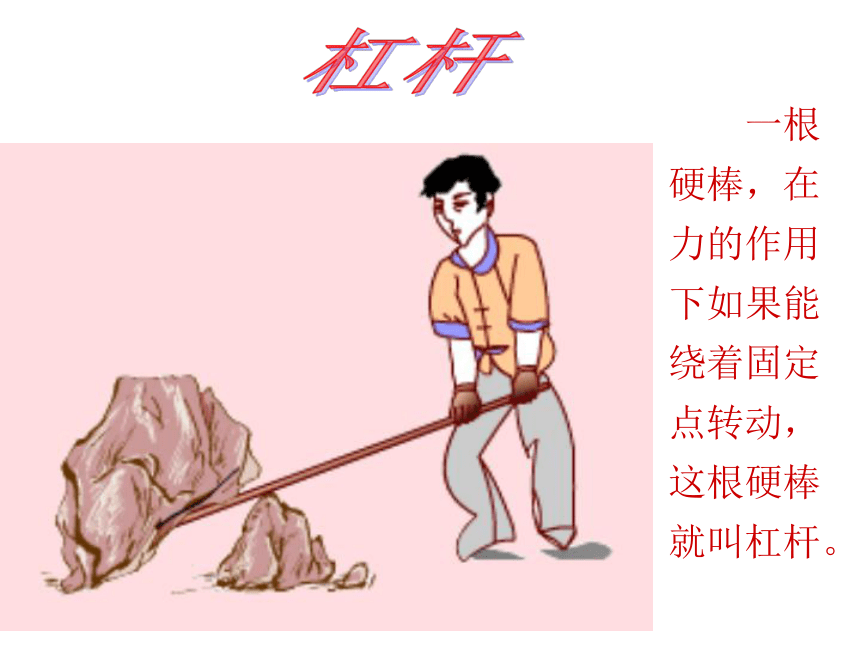

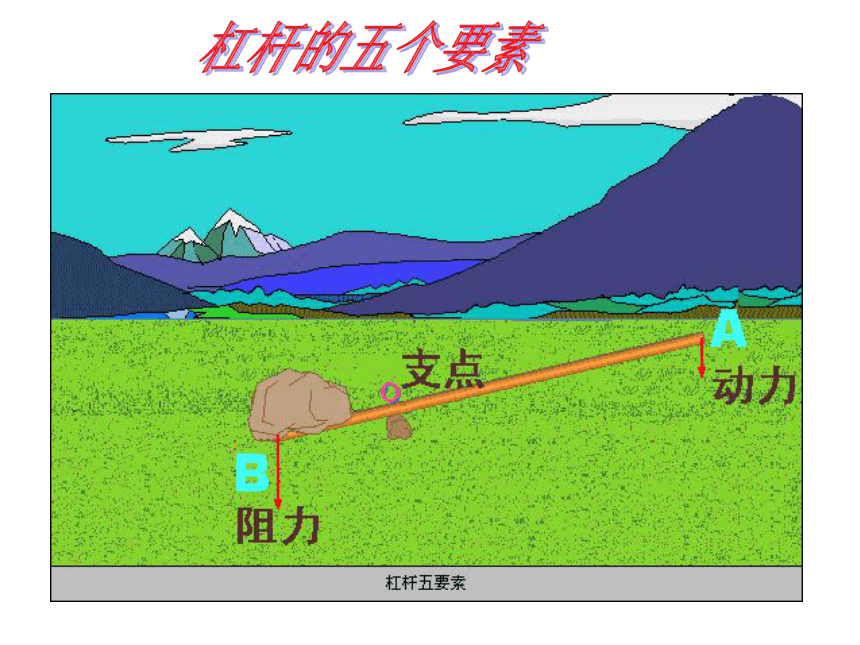

课件19张PPT。第三节杠杆 活动一：用起子开盖子活动二：认识各种工具杠杆 一根硬棒，在力的作用下如果能绕着固定点转动，这根硬棒就叫杠杆。杠杆的五个要素杠杆的五个要素支点：杠杆绕着转动的点。力：作用在

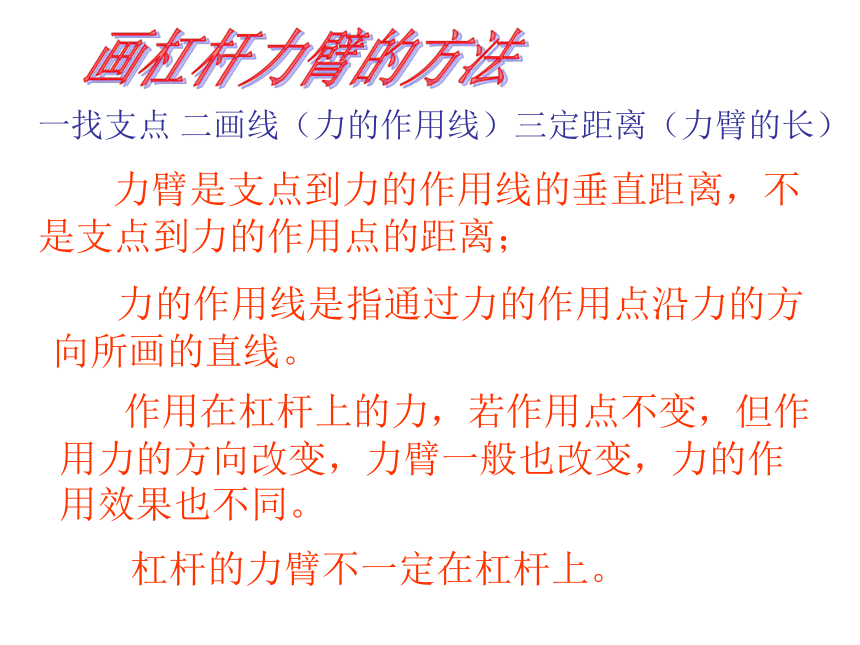

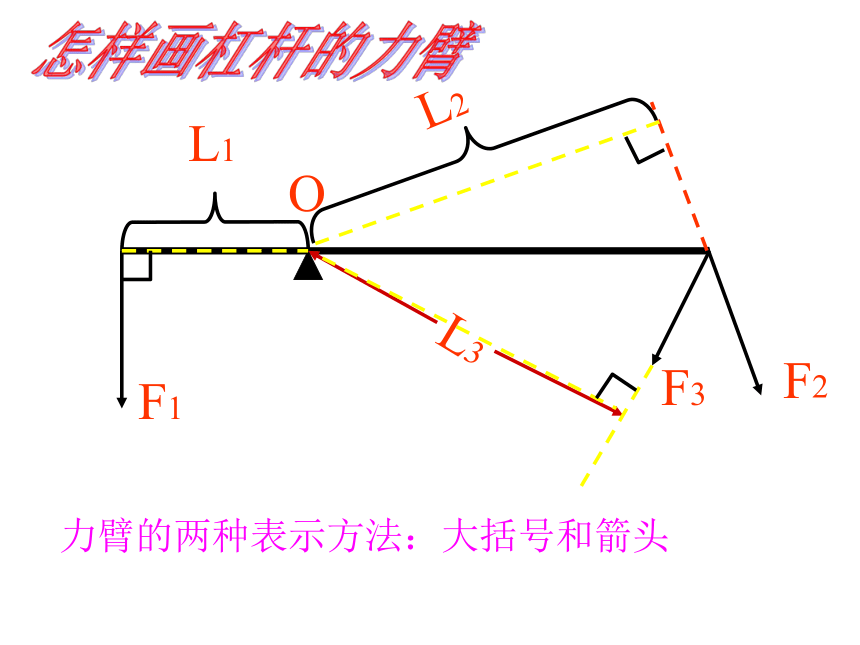

杠杆上的力动力：使杠杆转动的力阻力：阻碍杠杆转动的力力臂：从支点到力的作用线的距离动力臂：从支点到动力作用线的距离。阻力臂：从支点到阻力作用线的距离。画杠杆力臂的方法一找支点 二画线（力的作用线）三定距离（力臂的长） 力臂是支点到力的作用线的垂直距离，不是支点到力的作用点的距离；杠杆的力臂不一定在杠杆上。 力的作用线是指通过力的作用点沿力的方向所画的直线。 作用在杠杆上的力，若作用点不变，但作用力的方向改变，力臂一般也改变，力的作用效果也不同。怎样画杠杆的力臂F1OL1L2F3F2L3力臂的两种表示方法：大括号和箭头练 习找出下列各图中动力和阻力，并画出杠杆力臂。OF2F1L1L2练 习找出下列各图中动力和阻力，并画出杠杆力臂。OF1F2L1L2人体内的杠杆 点一下头或抬一下头是靠杠杆的作用(如图)，杠杆的支点在脊柱之顶，支点前后各有肌肉，头颅的重量是阻力。支点前后的肌肉配合起来，有的收缩有的拉长，就形成低头仰头动作，从图中可以看出来低头比仰头要省力。小资料人体内的杠杆 当曲肘把重物举起来的时候，手臂也是一个杠杆(如图)。肘关节是支点，支点左右都有肌肉。这是一种费力杠杆，举起一份的重量，肌肉要化费6倍以上的力气，虽然费力，但是可以省距离。小资料人体内的杠杆 当你把脚尖翘起来的时候，是脚跟后面的肌肉在起作用，脚尖是支点，体重落在两者之间。这实际上是一个省力杠杆(如图)，这时肌肉的拉力比体重要小。小资料人体内的杠杆 如果你弯一下腰，肌肉就要付出大约1200牛顿的拉力。这是 由于在腰部肌肉和脊骨之间形成的杠杆是一个费力杠杆（如图)。 我们长期弯腰工作时，往往感到腰部酸疼，就是肌肉被拉伤的缘故。活动三：观察自行车和剪刀实验：探究杠杆平衡条件活动四：杠杆的平衡试 验观察实验，完成下列表格。11152101.51050.510151051515105动力×动力臂＝阻力×阻力臂F1l1=F2l2杠杆原理结论：活动六：蜡烛跷跷板比较下列杠杆的动力臂和阻力臂的大小
