变阻器的使用[上学期]

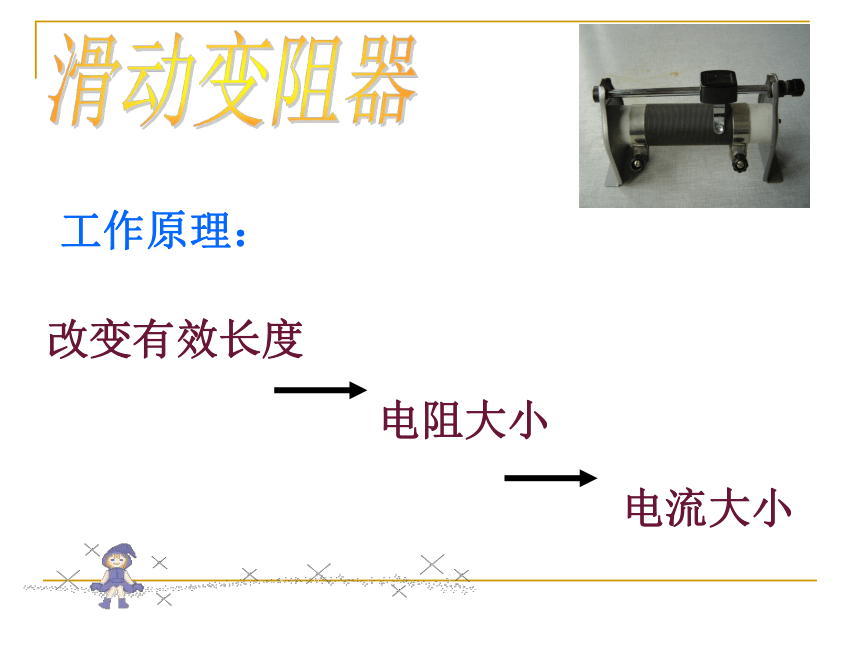

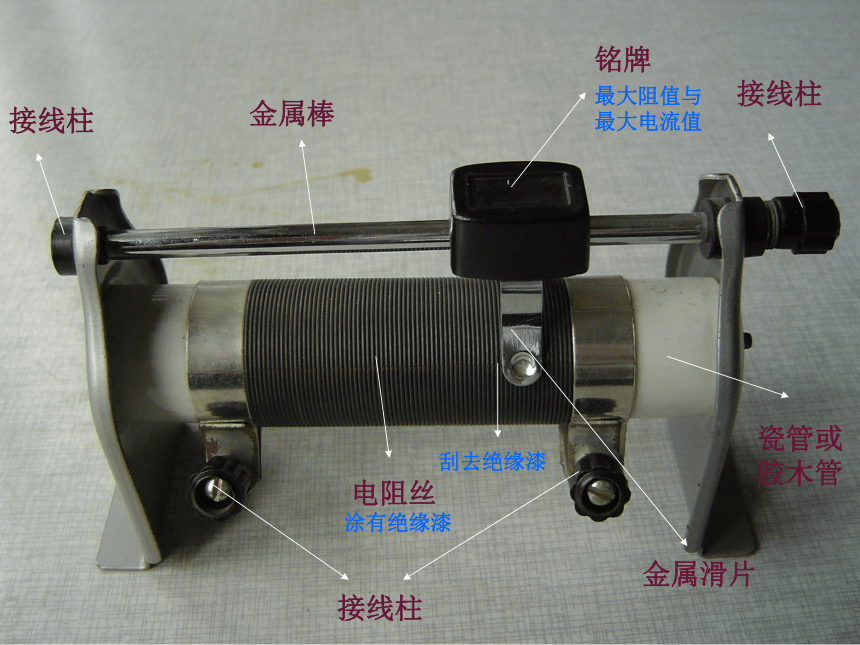

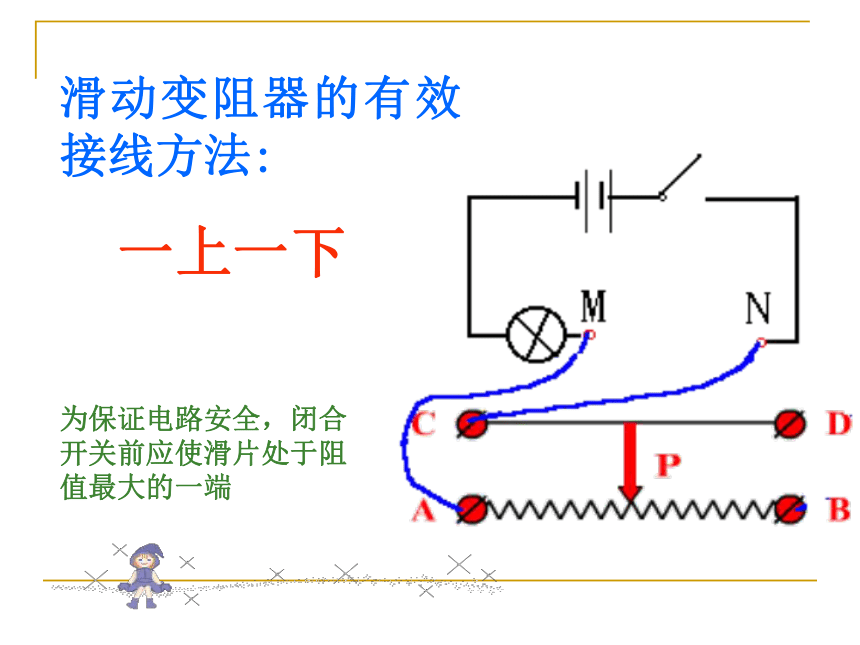

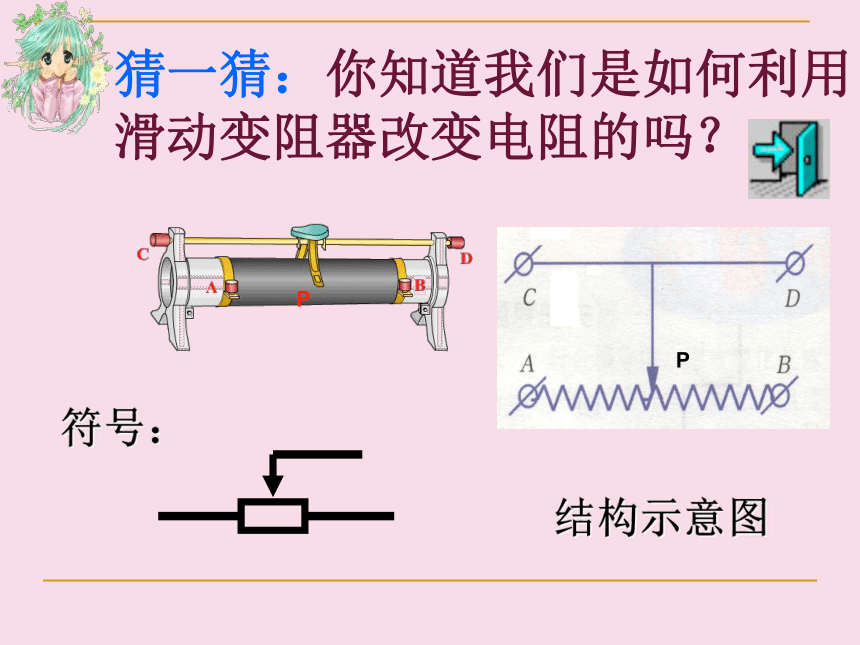

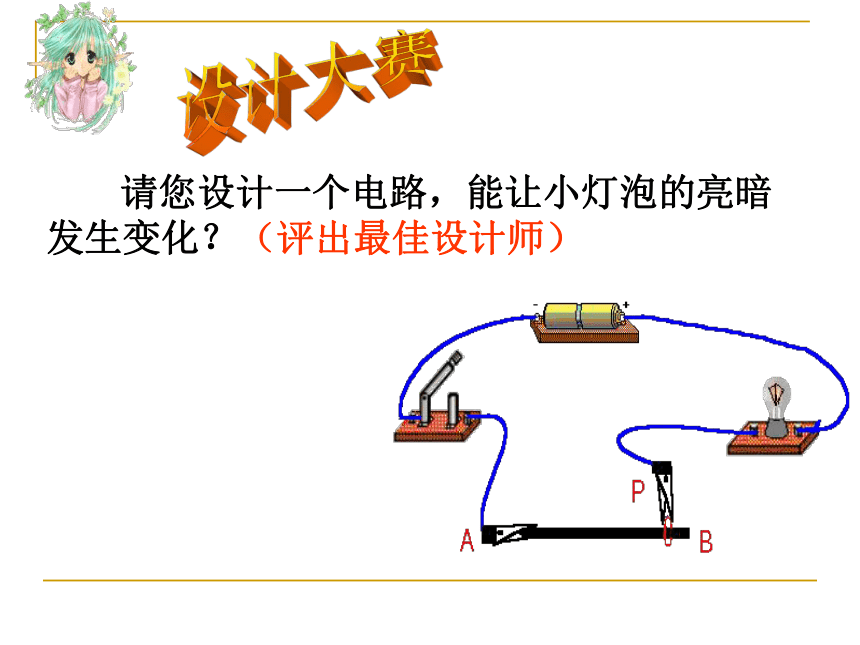

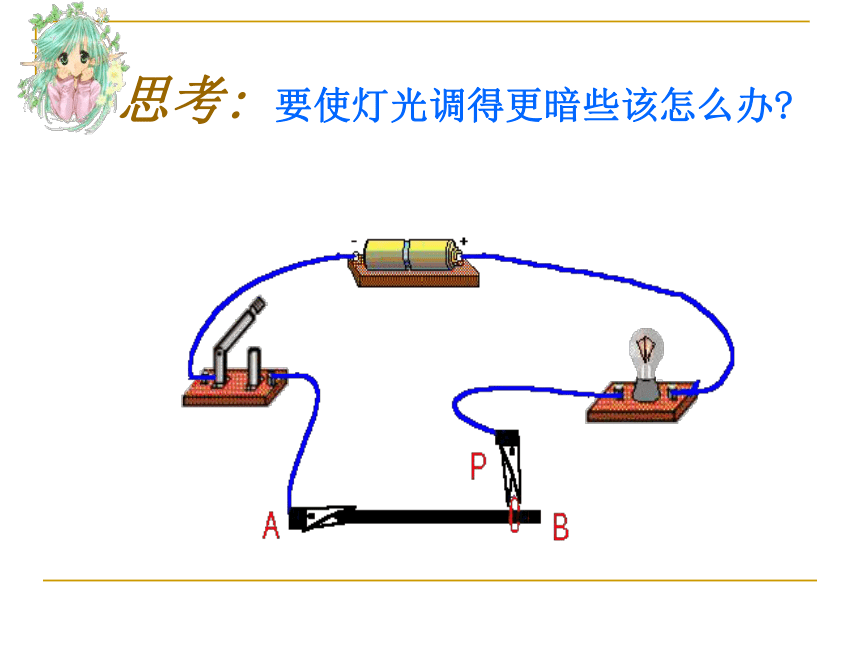

课件16张PPT。变阻器的使用 请您设计一个电路，能让小灯泡的亮暗发生变化？（评出最佳设计师）设计大赛思考: 要使灯光调得更暗些该怎么办?涂有绝缘漆最大阻值与最大电流值猜一猜：你知道我们是如何利用滑动变阻器改变电阻的吗？P滑动变阻器的有效接线方法:
一上一下为保证电路安全，闭合开关前应使滑片处于阻值最大的一端工作原理：改变有效长度电阻大小电流大小滑动变阻器旋钮型变阻器请你说说它的接线方法和变阻原理电 阻 箱滑动变阻器与电阻箱区别逐渐改变电阻跳跃式改变电阻不能准确读数能准确读数 练习 1.如下图所示,将导线接在A和C两个接线柱上,当滑动触头P向右滑动时,变阻器的阻值将如何变化?若接在_____和_____两个接线柱上,电阻为最大值且不变.若接在_____和_____两个接线柱上,电阻为0且不变.DABCD 2.如图所示,要使灯泡的亮度变小,则必须使变阻器接入电路部分的电阻变_____.电流表的示数变_____,滑动触头P应向______移动.大小右3.一个滑动变阻器铭牌上标有“20Ω 1A”的字样，
它的意思是指变阻器的 （ ）
A.电阻最小值是20Ω，允许通过的最大电流是1A
B.电阻最小值是20Ω，允许通过的最小电流是1A
C.电阻最大值是20Ω，允许通过的最小电流是1A
D.电阻变化范围是0~20Ω，允许通过的最大电流 是1ADD5.下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向右滑动，电流表示数变大，灯泡变亮。__________________________________这是什么？？握力器呗！
