变阻器的使用[上学期]

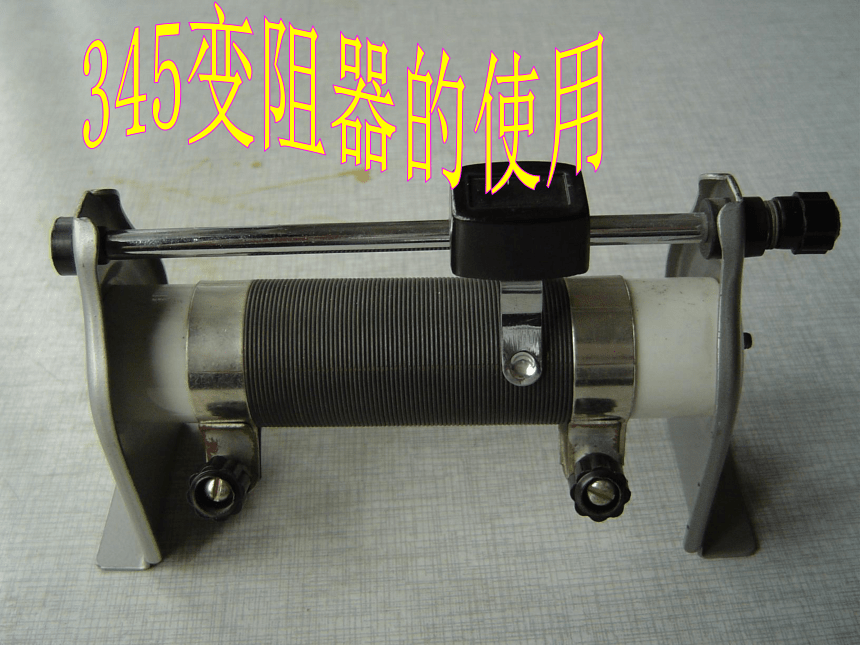

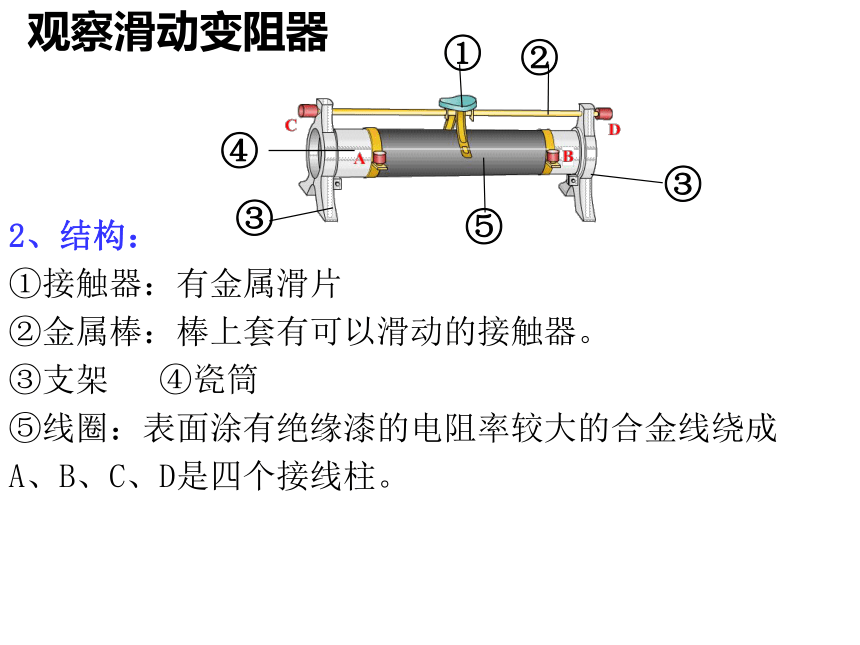

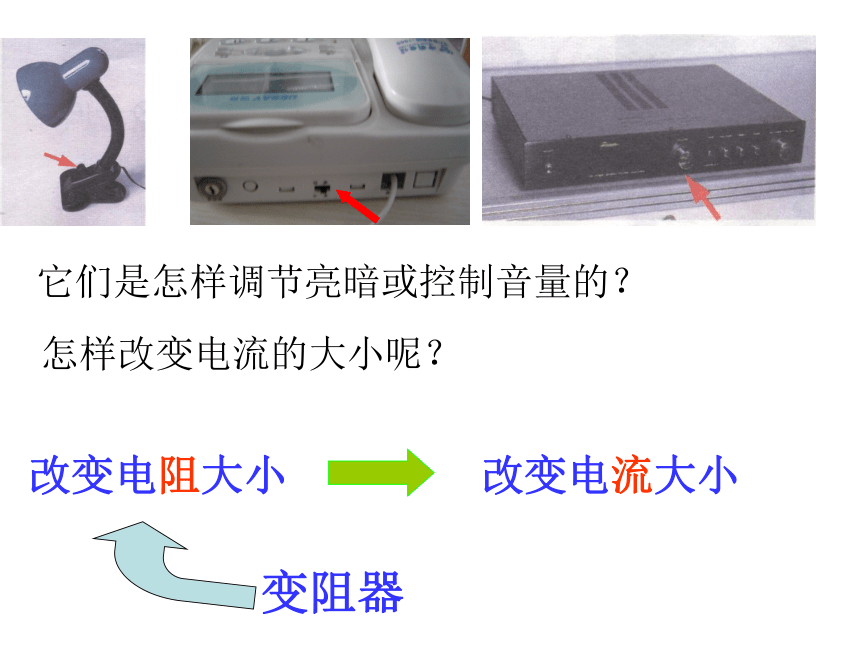

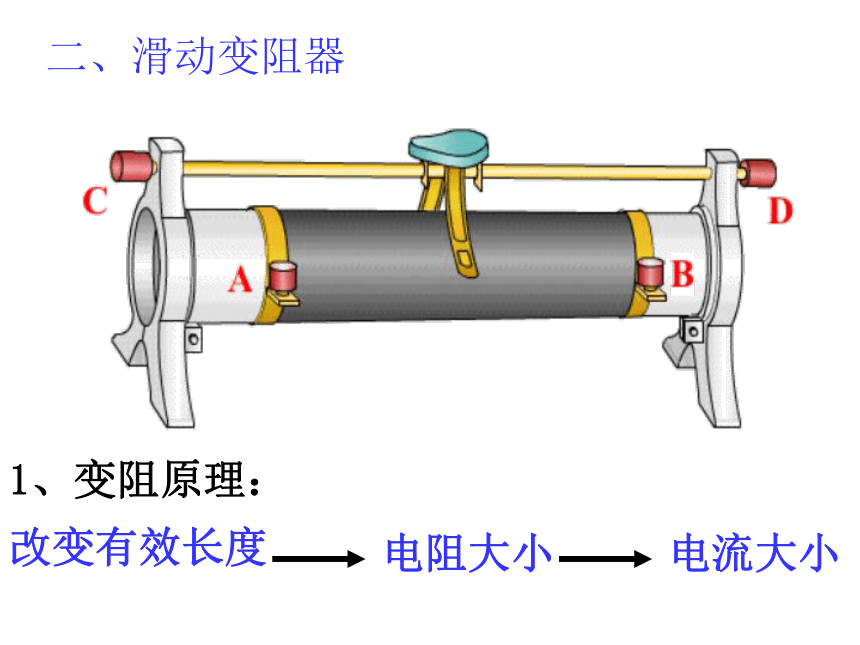

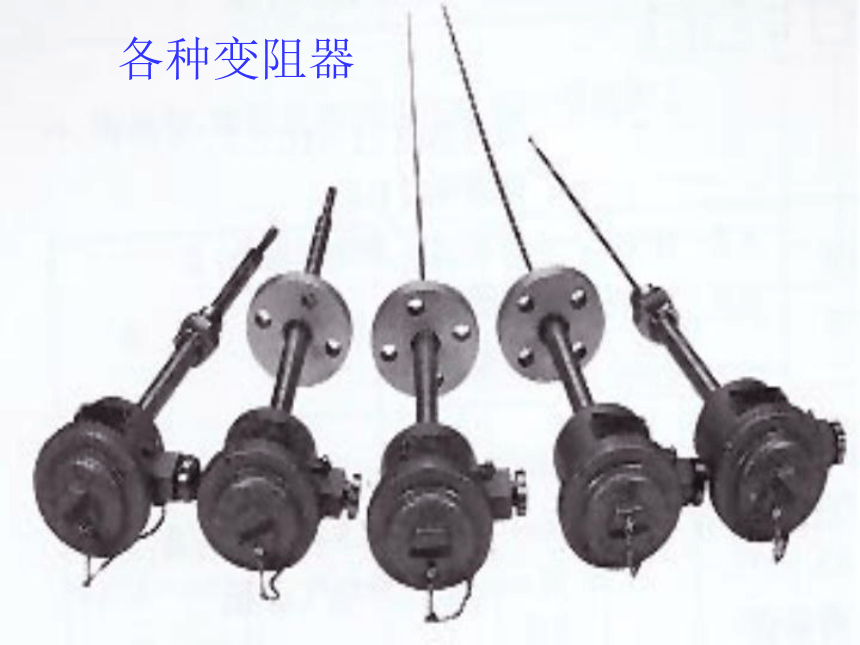

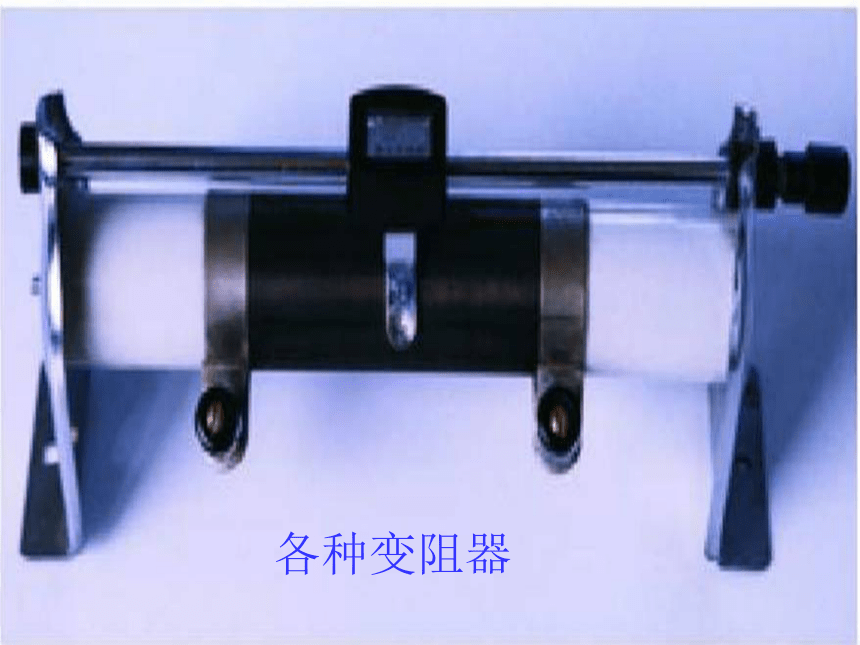

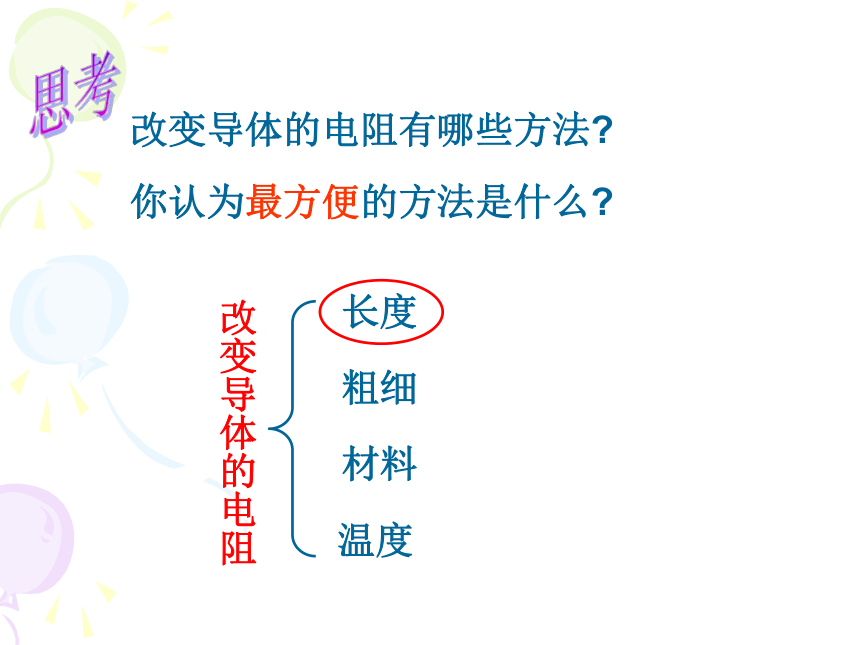

课件24张PPT。345变阻器的使用一、生活中的电阻器（电阻）电阻的作用：控制电路中的电流大小。电阻在电路中的符号：它们是怎样调节亮暗或控制音量的？改变电流大小怎样改变电流的大小呢？改变电阻大小变阻器各种变阻器各种变阻器思考改变导体的电阻有哪些方法?改变导体的电阻长度粗细材料温度你认为最方便的方法是什么?1、变阻原理：改变有效长度电阻大小电流大小二、滑动变阻器观察滑动变阻器①②③③④⑤2、结构：
①接触器：有金属滑片
②金属棒：棒上套有可以滑动的接触器。
③支架 ④瓷筒
⑤线圈：表面涂有绝缘漆的电阻率较大的合金线绕成

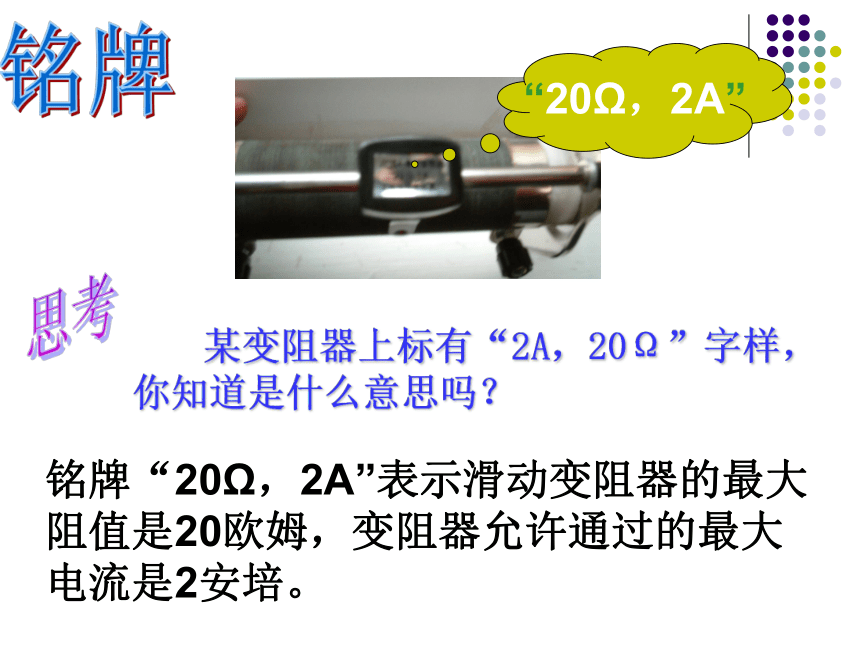

A、B、C、D是四个接线柱。铭牌“20Ω，2A”表示滑动变阻器的最大阻值是20欧姆，变阻器允许通过的最大电流是2安培。“20Ω，2A”铭牌思考 某变阻器上标有“2A，20Ω”字样，你知道是什么意思吗？4、结构示意图3、滑动变阻器的符号：动手画一画P思考 如果将A、C两接线柱连入电路，哪一段电阻丝为有效电阻？滑动变阻器应用的实验5、实验：左右移动滑片，观察灯的亮度变化，并分析原因还有其他几种接法？试试看。滑动变阻器的几种接法A、CAP变小变大A、DAP变小变大B、CBP变大变小B、DBP变大变小C、D00A、BAB最大、不变滑动变阻器的有效接线方法: ?
一上一下小结 提醒? 闭合开关前，滑动变阻器滑片应移至阻值最大处 三、其他变阻器旋钮型变阻器旋钮型变阻器实物与图片展示电子技术中常用的变阻器。电位器知识链接练习 1.如下图所示,将导线接在A和C两个接线柱上,当滑动触头P向右滑动时,变阻器阻值将如何变化?若接在_____和_____两个接线柱上,电阻为最大值且不变.若接在_____和_____两个接线柱上,电阻为0且不变.DABCDP144阻值变大 2.如图所示,要使灯泡的亮度变小,则必须使变阻器接入电路部分的电阻变_____.电流表的示数变_____,滑动触头P应向______移动.大小右右击---指针选项—圆珠笔生活中的应用如何制作简易变阻器？想一想、议一议
