电流和电压的测量w[上学期]

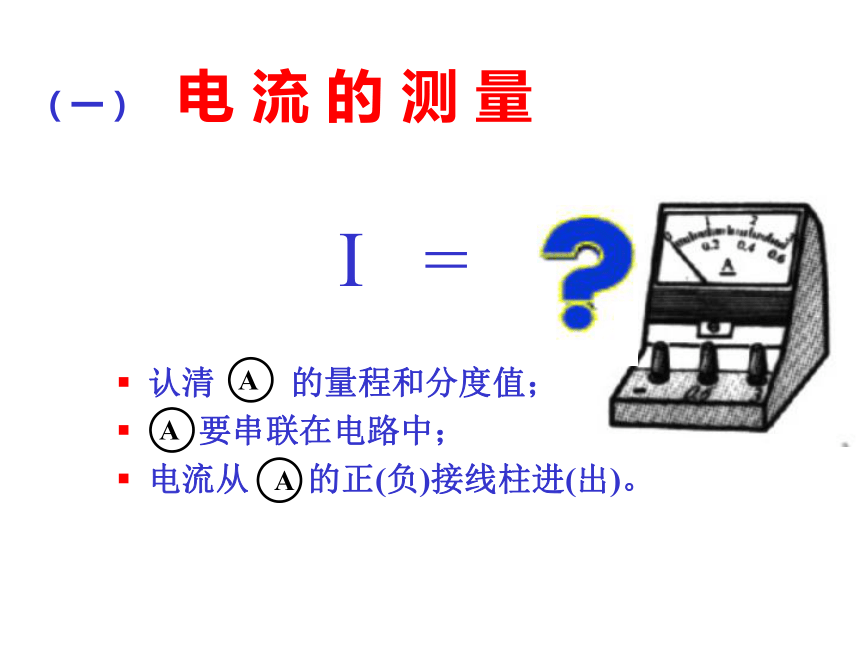

课件9张PPT。电流和电压的测量（一） 电 流 的 测 量 认清 的量程和分度值；
要串联在电路中；

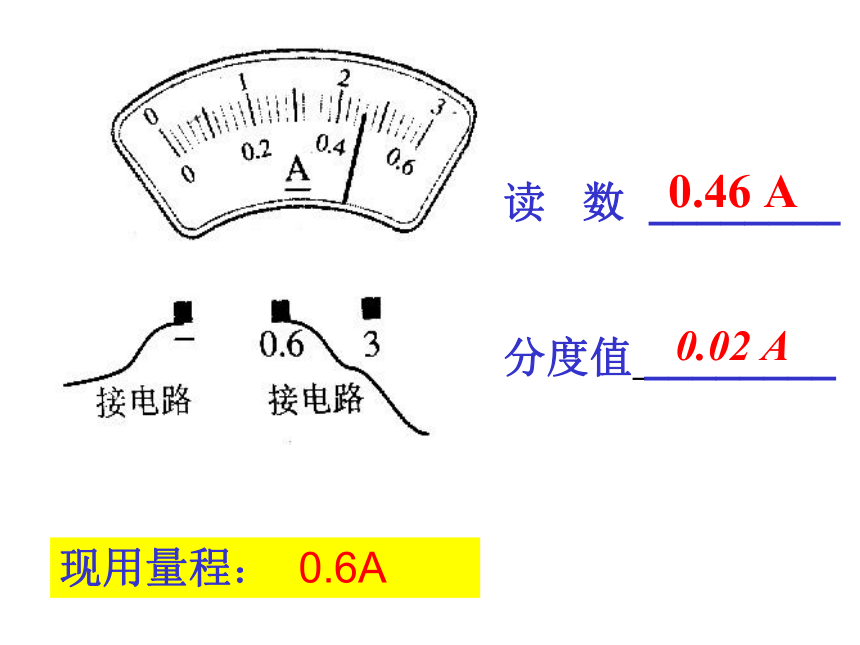

电流从 的正(负)接线柱进(出)。AAAI =现用量程： 0.6A读 数 ________

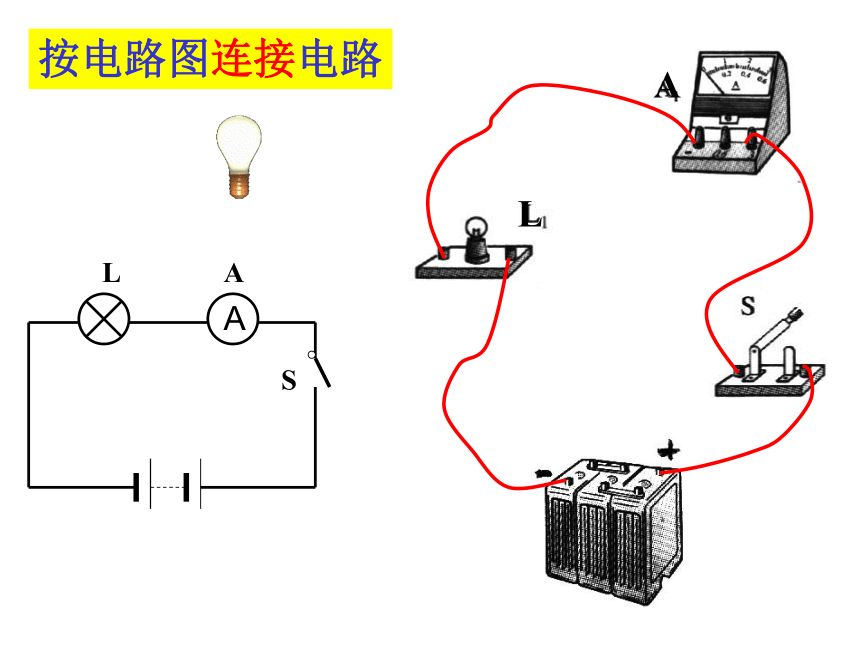

分度值 ________ 0.46 A0.02 A按电路图连接电路LA画出电路的电路图（二）电 压 的 测 量 认清 的量程和分度值
要与被测电路两端并联
电流从 的正（负）接线柱进（出）
VVVU =分度值_____分度值_____ 读 数 _____读 数 ______ 0.6 V8.5 V0.1 V0.5 V问题：
在由电灯L1和L2串联的电路中，要测量电灯L1两端的电压，试按要求将图中元件连成电路，并画出电路图。问题：
在电灯L1、L2、开关S和电源组成的串联电路中，要求测出通过灯L2的电流和它两端的电压。
试按上述要求连接电路。
