电压的测量[上学期]

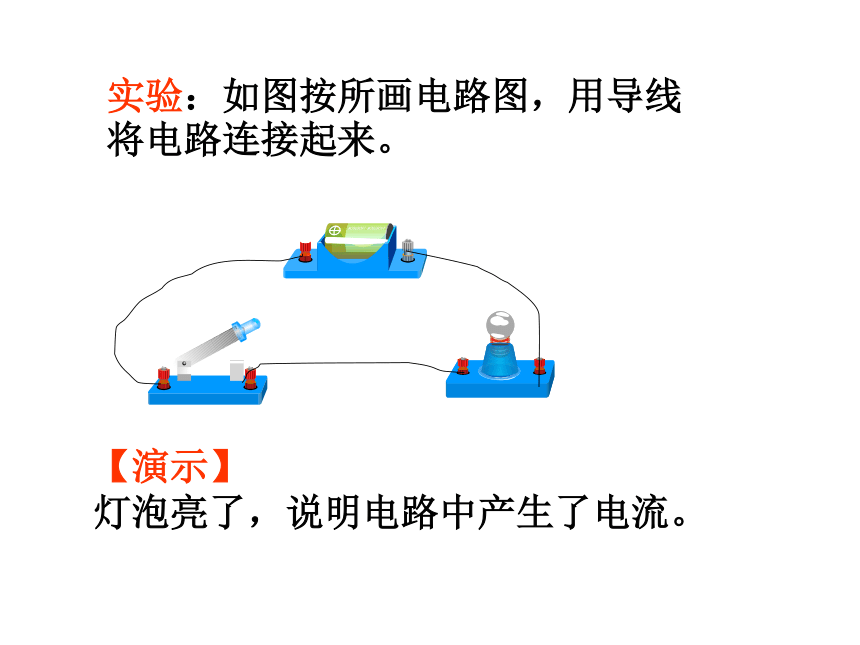

课件18张PPT。第6节 电压的测量实验：如图按所画电路图，用导线将电路连接起来。 【演示】

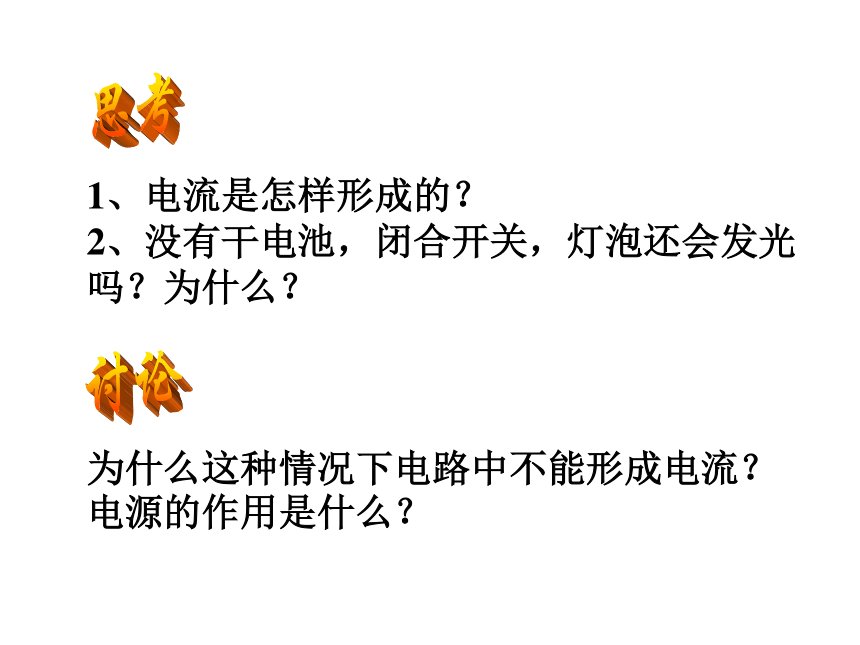

灯泡亮了，说明电路中产生了电流。 1、电流是怎样形成的？

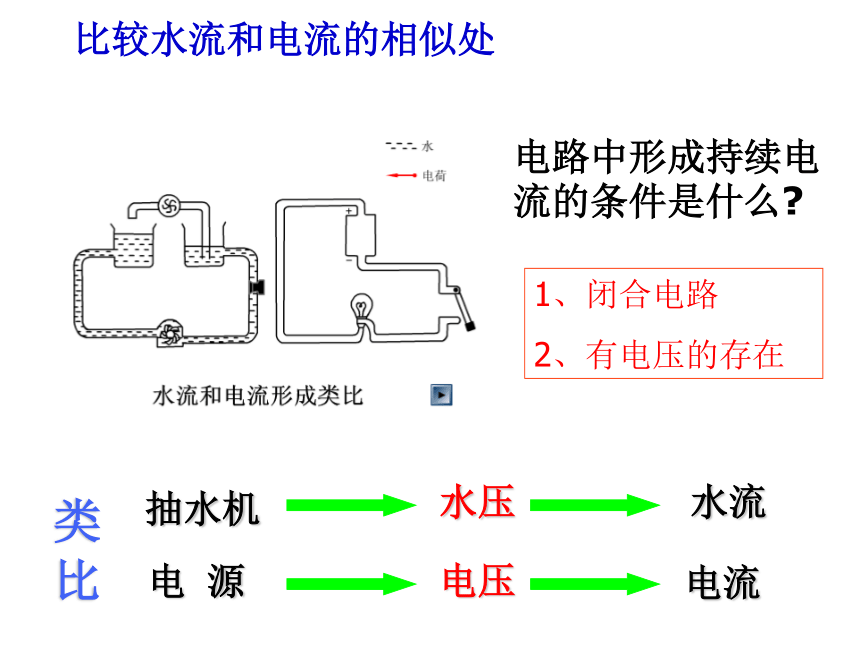

2、没有干电池，闭合开关，灯泡还会发光吗？为什么？ 为什么这种情况下电路中不能形成电流？电源的作用是什么？比较水流和电流的相似处电路中形成持续电流的条件是什么?1、闭合电路

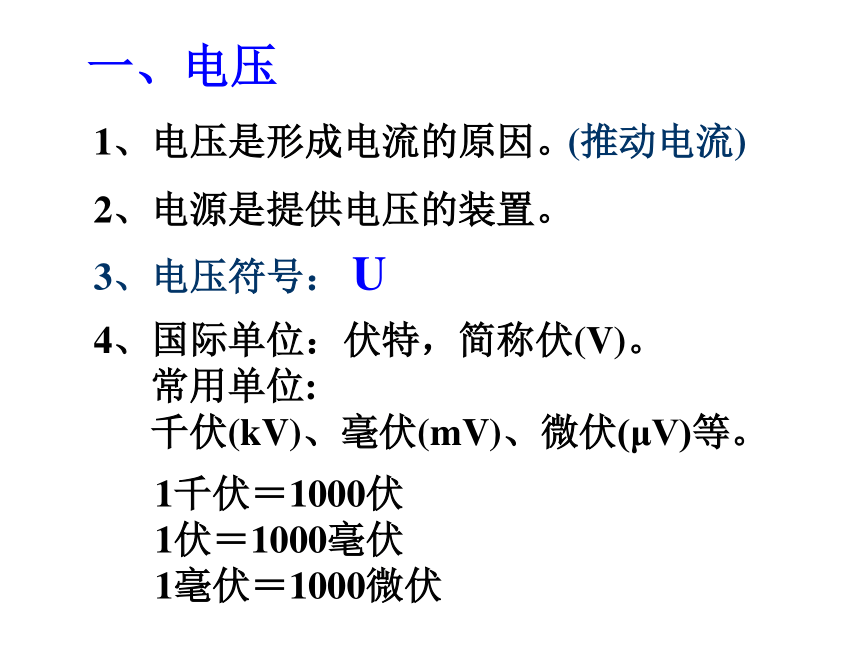

2、有电压的存在抽水机水压水流电 源电压电流 类 比1、电压是形成电流的原因。2、电源是提供电压的装置。3、电压符号： U(推动电流)一、电压4、国际单位：伏特，简称伏(V)。
常用单位:

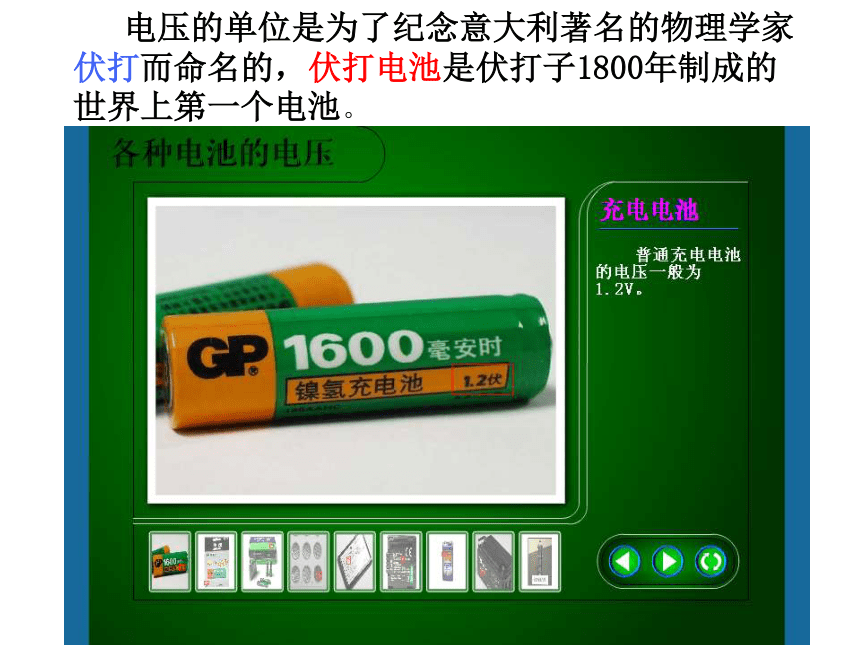

千伏(kV)、毫伏(mV)、微伏(μV)等。 1千伏＝1000伏 1伏＝1000毫伏 1毫伏＝1000微伏 电压的单位是为了纪念意大利著名的物理学家伏打而命名的，伏打电池是伏打子1800年制成的世界上第一个电池。 要求记住的电压值有：
动力电路：380V
一节干电池电压：1.5伏；
家庭电路的电压：220伏；
对人体安全的电压：不高于36伏。二、电压的测量3.电压表的使用方法①并联
②电流“＋”进，“－”出
③不要超过量程．实验【阅读】水中的高电压、人体电流水中高压线----电鳗今天我们学到了什么？1.填空：
(1)电压使电路中形成＿＿的原因，＿＿是提供电压的装置。
(2)220伏=＿＿＿千伏=＿＿＿＿毫伏。【练习题】电流电源0.222.2×105VAAAVV＋ 　 －＋ －＋ －－
＋－
＋－
＋L2L13.把图4-43的电路元件连接成电路。要求两个灯泡是串联的,电压表能测出灯L1的电压,电流表能测出灯L2的电流。4、说出下列电压表测的是什么电压？作业本 B P.50 1~13题
课时精练布置作业
