电压的测量[上学期]

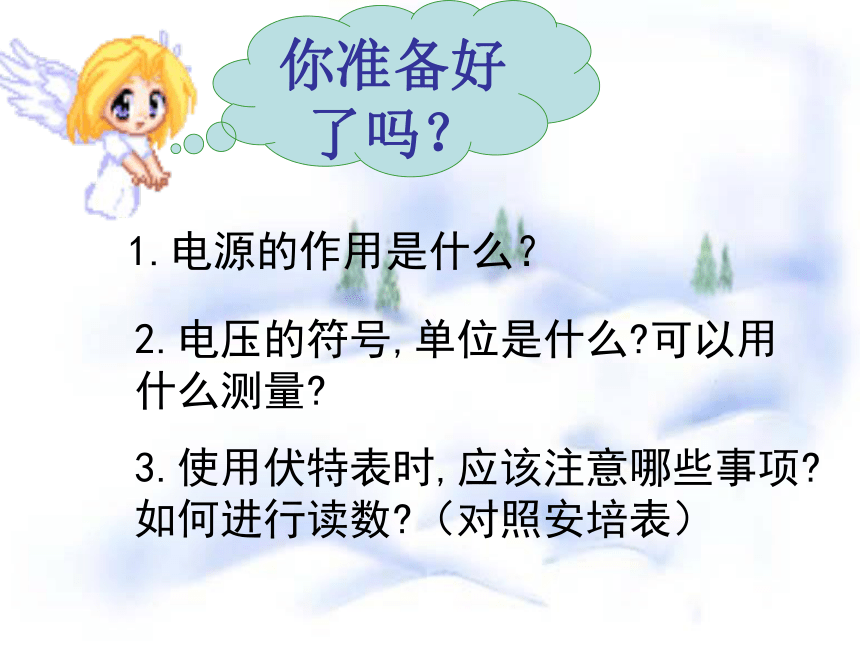

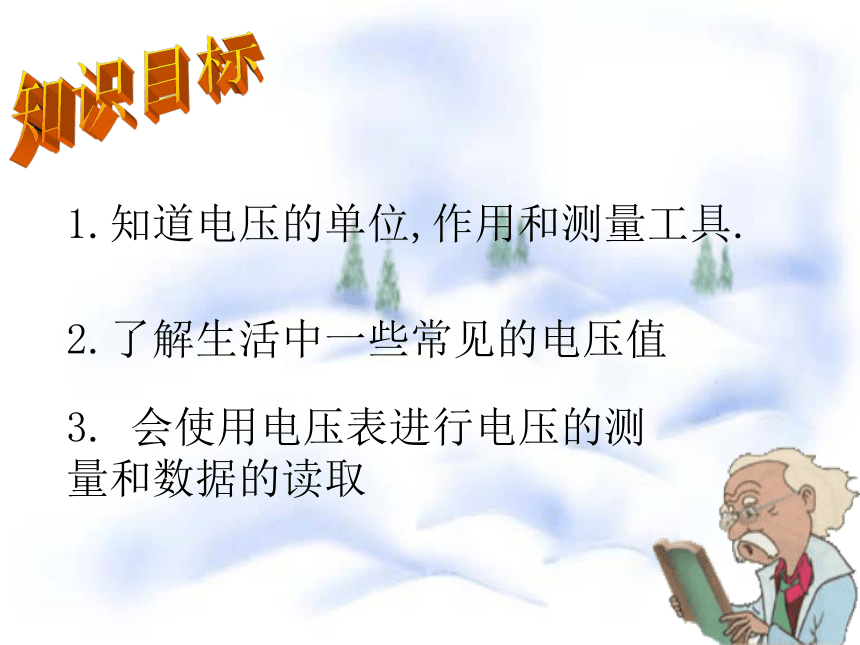

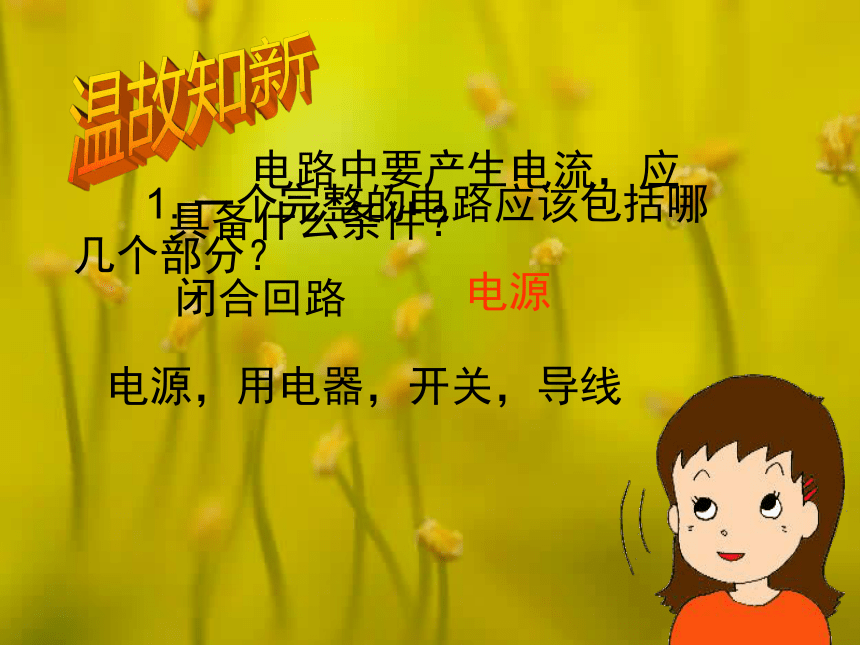

课件20张PPT。温故知新 1. 一个完整的电路应该包括哪几个部分？ 电路中要产生电流，应具备什么条件？电源，用电器，开关，导线闭合回路电源 电压的测量第6节测量：空盒气压计、水银气压计知识目标1.知道电压的单位,作用和测量工具.2.了解生活中一些常见的电压值3. 会使用电压表进行电压的测量和数据的读取 测量：空盒气压计、水银气压计你准备好了吗？1.电源的作用是什么？2.电压的符号,单位是什么?可以用 什么测量?3.使用伏特表时,应该注意哪些事项?如何进行读数?（对照安培表）测量：空盒气压计、水银气压计测量：空盒气压计、水银气压计伏特 (1745-1827) 　　意大利科学家，他发明了伏特电堆,这是物理学历史上的神奇发明之一。电堆能产生连续的电流，它的强度的数量级比从静电起电机能得到的电流大，由此开始了一场真正电学的科学革命。

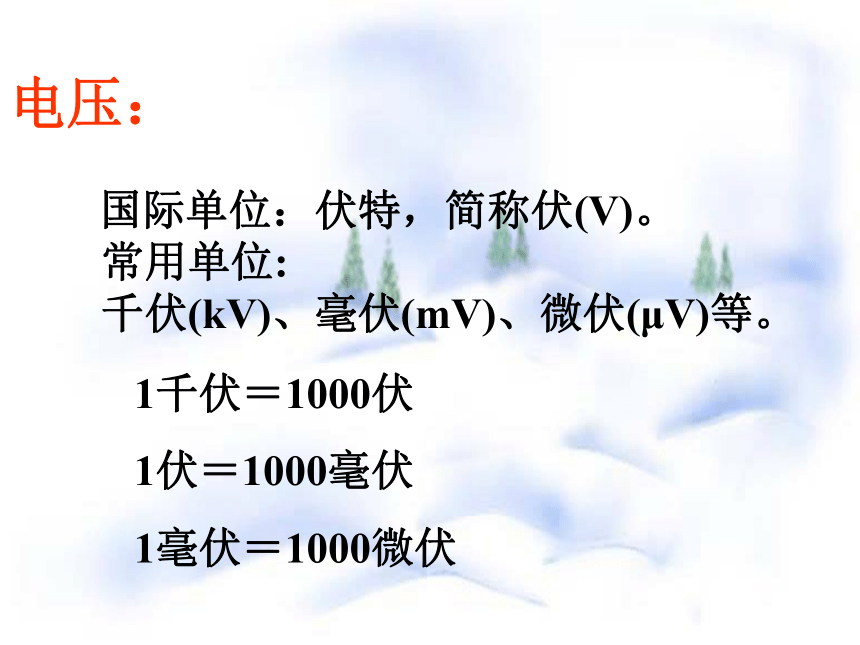

测量：空盒气压计、水银气压计 国际单位：伏特，简称伏(V)。
常用单位:
千伏(kV)、毫伏(mV)、微伏(μV)等。 电压：1千伏＝1000伏
1伏＝1000毫伏

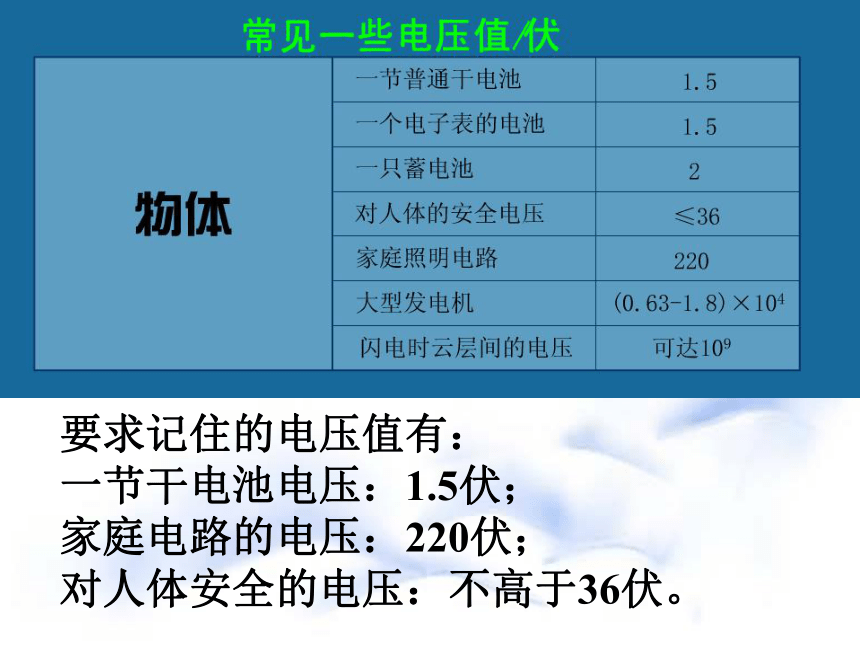

1毫伏＝1000微伏测量：空盒气压计、水银气压计要求记住的电压值有：
一节干电池电压：1.5伏；
家庭电路的电压：220伏；
对人体安全的电压：不高于36伏。测量：空盒气压计、水银气压计测量：空盒气压计、水银气压计测量：空盒气压计、水银气压计我们学会了…V随堂训练 在电路图的A、B圆圈中填上适当的字母，表示不同的电表，在图中标明正负接线柱,并说明其测量的是什么的电压或电流。AAAVV＋ 　 －＋ －＋ －－
＋－
＋－
＋如图所示，当电压表使用“-，3”接线柱时，电压表的的最大测量值是_______伏，最小刻度是_______伏，此时电压表的示数是________伏；当电压表使用“-，15”接线柱时，电压表的的最大测量值是_______伏，最小刻度是_______伏，此时电压表的示数是________伏. 30.1150.51.15.5练 习按要求连接电路:L1与L2串联,V1测L1的电压,V2测L1和L2的电压.五、实验：用电压表测电压测串联电路中L1、L2及总电压C测并联电路电压
