第四章第六节电压的测量[上学期]

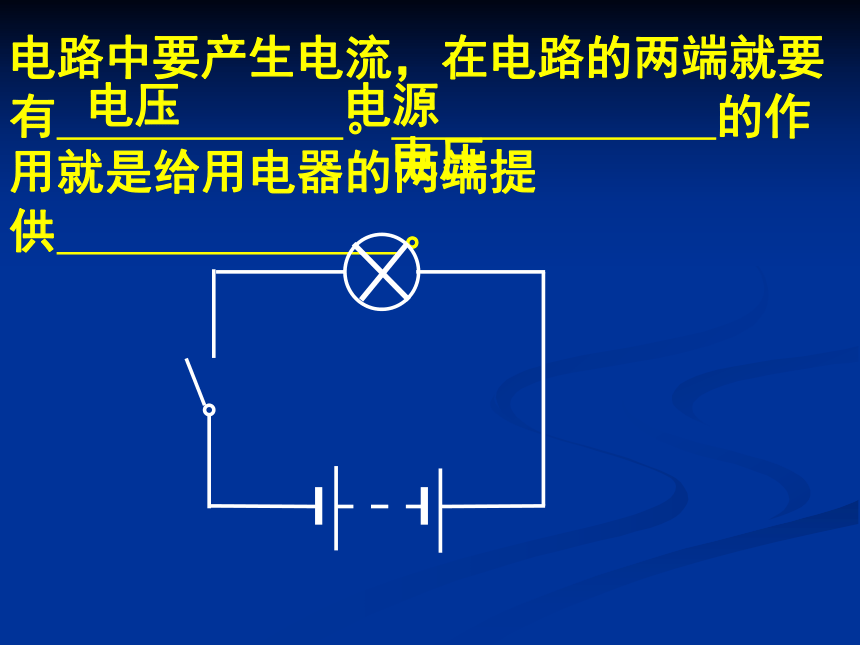

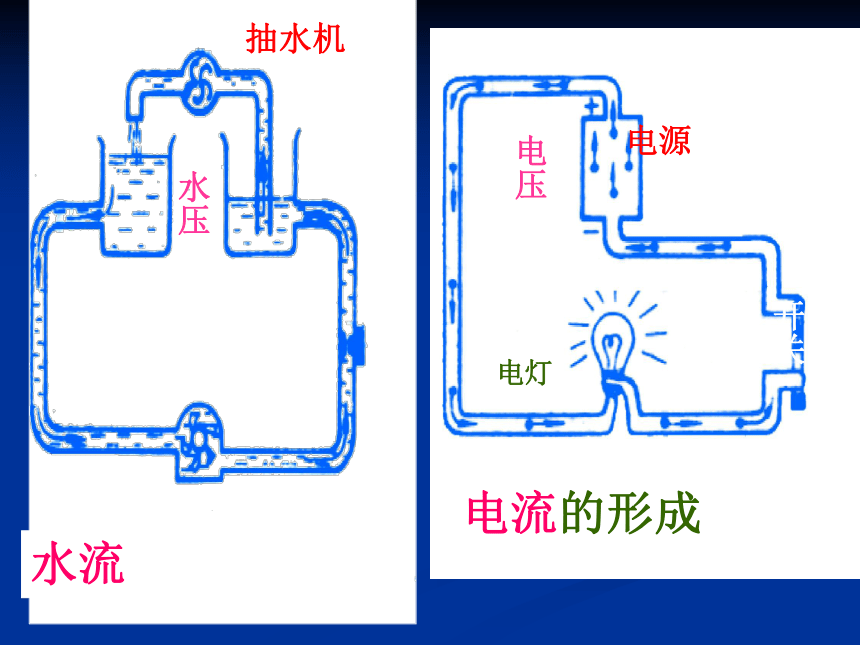

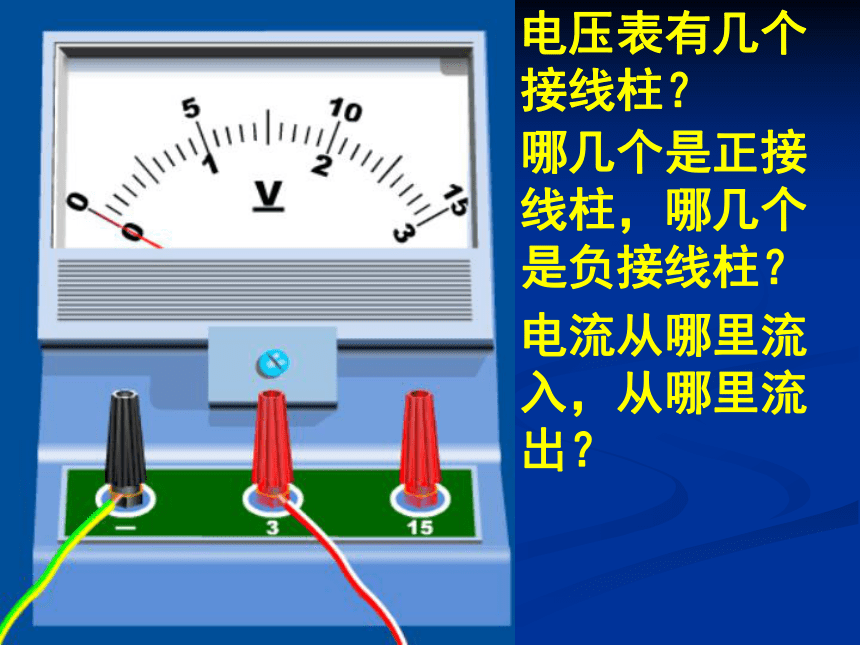

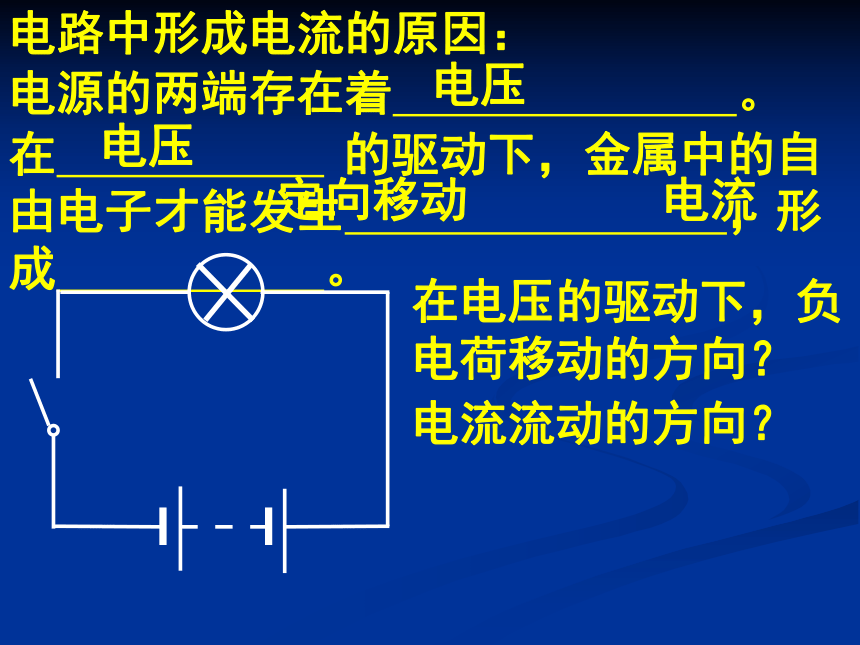

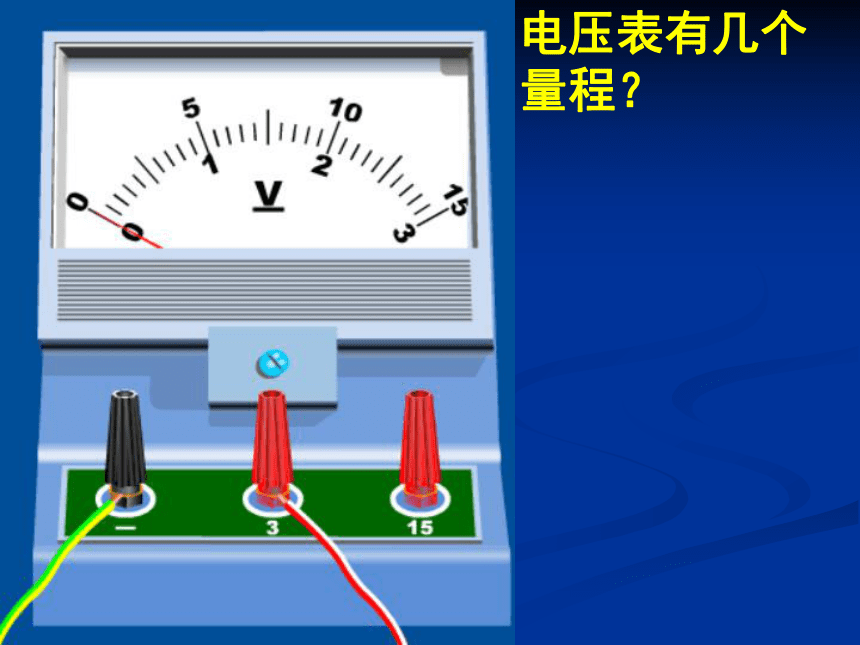

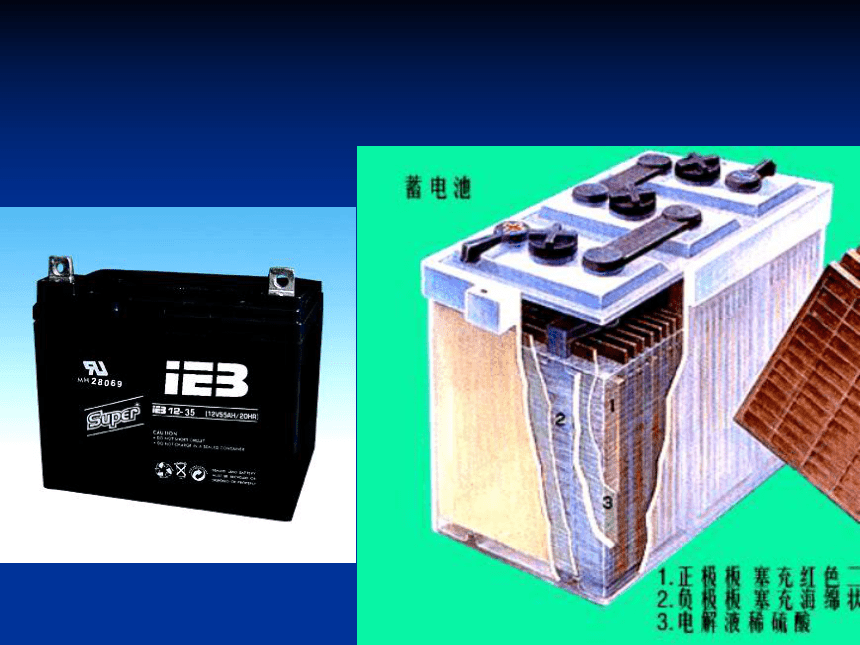

课件17张PPT。第6节 电压的测量在 的驱动下，金属中的自由电子才能发生 ，形成 。电压定向移动电流电路中形成电流的原因：电源的两端存在着 。电压在电压的驱动下，负电荷移动的方向？电流流动的方向？阀门开关抽水机电源涡轮电灯水压电压电路中要产生电流，在电路的两端就要有 。 的作用就是给用电器的两端提供 。电压电源电压电压表有几个接线柱？哪几个是正接线柱，哪几个是负接线柱？电流从哪里流入，从哪里流出？电压表有几个量程？电压表的量程？最小刻度？电压表的量程？最小刻度？观看FLASH1.电压表的电阻值很大，所以有电压表存在的某段电路，一般被认为是开路的。2.测量电路中某个电路元件两端的电压时，电压表就应该与这个电路元件并联。3.连接电路或电路图时，应先把电路中其它元件按顺序连接好，再把电压表并联在待测电路的两端上。实验1.根据电路图，连接电路
（注意量程与“+、–”接线柱）2.测出电压值3.比较两次电压表的数值大小测量什么用电器的电压？电路图？测量什么用电器的电压？电路图？如图所示，电压表能测量 两端的电压；当开关断开时，电压表有没有示数。 。练 习按要求连接电路:L1与L2串联,V1测L1的电压,V2测L1和L2的电压.
