电流、电压和电阻的关系[上学期]

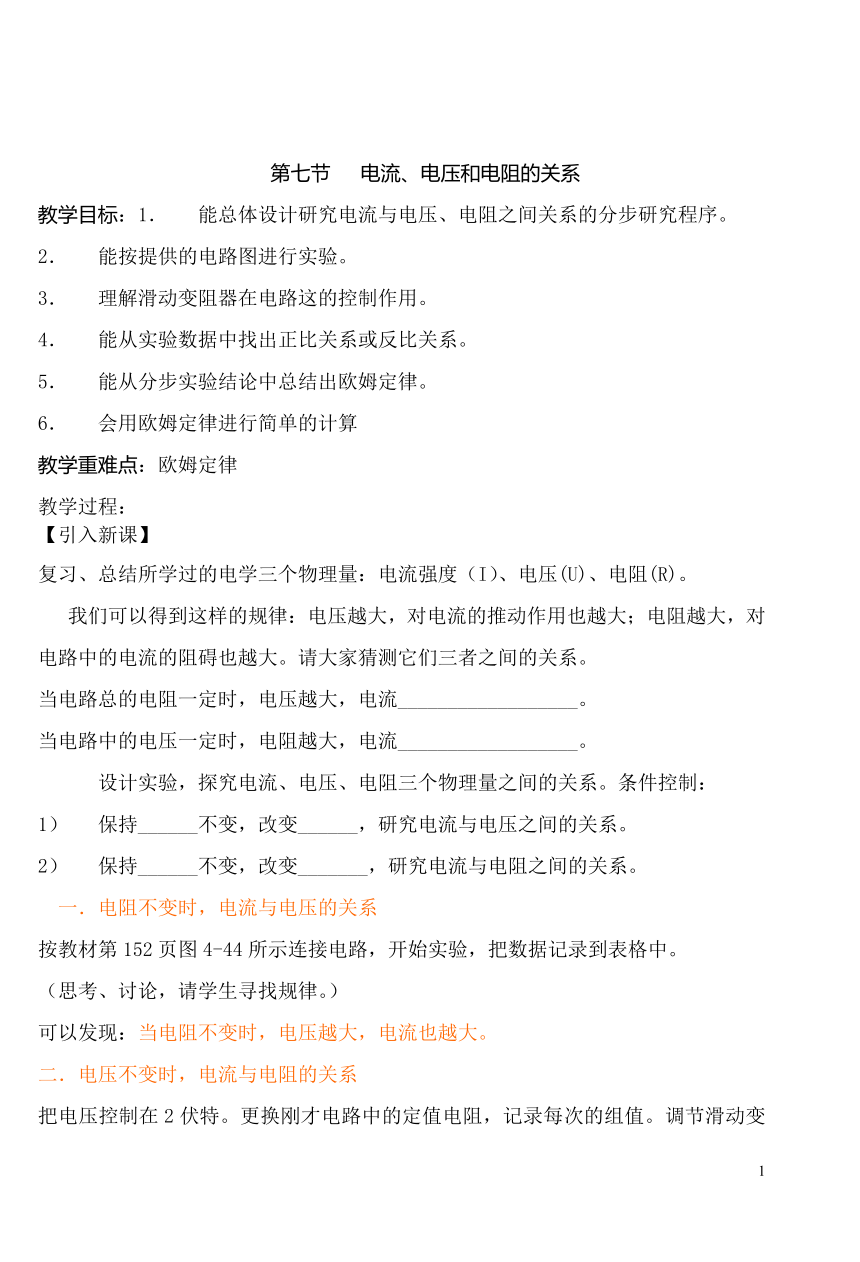

第七节 电流、电压和电阻的关系
教学目标：1． 能总体设计研究电流与电压、电阻之间关系的分步研究程序。
2． 能按提供的电路图进行实验。
3． 理解滑动变阻器在电路这的控制作用。
4． 能从实验数据中找出正比关系或反比关系。
5． 能从分步实验结论中总结出欧姆定律。
6． 会用欧姆定律进行简单的计算
教学重难点：欧姆定律
教学过程：
【引入新课】
复习、总结所学过的电学三个物理量：电流强度（I）、电压(U)、电阻(R)。
我们可以得到这样的规律：电压越大，对电流的推动作用也越大；电阻越大，对电路中的电流的阻碍也越大。请大家猜测它们三者之间的关系。
当电路总的电阻一定时，电压越大，电流__________________。
当电路中的电压一定时，电阻越大，电流__________________。
设计实验，探究电流、电压、电阻三个物理量之间的关系。条件控制：
1） 保持______不变，改变______，研究电流与电压之间的关系。
2） 保持______不变，改变_______，研究电流与电阻之间的关系。
一．电阻不变时，电流与电压的关系
按教材第152页图4-44所示连接电路，开始实验，把数据记录到表格中。
（思考、讨论，请学生寻找规律。）
可以发现：当电阻不变时，电压越大，电流也越大。
二．电压不变时，电流与电阻的关系
把电压控制在2伏特。更换刚才电路中的定值电阻，记录每次的组值。调节滑动变阻器，使定值电阻两端的电压保持不变，从电流表上读出电流值，填入表中。
（思考，让学生总结规律。）
从实验数据中，可以总结：电阻两端电压不变时，电阻越大，电流就越小。
这个规律早在1827年，德国物理学家欧姆就已经研究得出，我们称其为欧姆定律：
导体中电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
表达式：I=U/R
介绍欧姆的生平，阅读教材中欧姆的介绍，激发刻苦学习的热情。
课堂练习
1.有人根据公式R=U/I跟公式I=U/R在形式上相似，把电阻R说成跟电压成正比，跟电流成反比。你认为这种说法对吗？为什么？
答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。
（因为R的值是等于U/I，但当U增大时，I也会增大，而U/I的比值不会变。）
2.当加在某导体两端电压为4V时，通过它的电流为0.25A，则这导体的电阻为______Ω；当加在它两端的电压增大1倍时，该导体的电阻为______Ω,导体中通过的电流为_______A 。
【课堂小结】
教学后记：
第七节第2课时
小测验
欧姆定律的内容及公式：
课堂练习：
1、某同学做“研究电流和电压、电阻的关系”的实验，实验中得到如下的两组数据：　
分析表一所得到的数据可得结论：＿＿＿＿＿＿＿＿＿。
分析表二所得到的数据可得结论：＿＿＿＿＿＿＿＿＿。
2、试根据欧姆定律，完成下列表格。
三．欧姆定律的应用
通过例题的分析，让学生体会欧姆定律在电学中的重要地位。同时继续强调电学的解题格式，说明作电路图在解体过程中的重要作用。
应用1.已知电压、电阻，求电流
车床照明灯的电压是36V，它正常工作时灯丝的电阻是32Ω。求通过灯丝的电流。
解题步骤：（1）画电路图（两个电阻必须画）
（2）列出已知条件和所求量
（3）求解I
已知：U=36V R=32Ω
求：I=？
解：I=U/R=36V/32Ω=1.13A
答：车床照明灯正常工作时，通过灯丝的电流约为1.13A.
P154例题1　一只电灯泡正常工作时的灯丝电阻是242欧，如果电灯线路的电压是220伏，求灯丝中通过的电流。
应用2：已知电阻、电流，求电压
P154例题2　一个电热水器工作时电热丝的电阻是22欧，通过的电流是10安，求电热水器工作时两端的电压。
在如图所示的电路中,调节滑动变阻器 R’，使灯泡正常发光,用电流表测得通过它的电流值是0.6A.已知该灯泡正常发光时的电阻是20Ω,求灯泡两端的电压。
应用3：已知电流、电压，求电阻
某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18A，再用电压表测得灯泡两端的电压是220V，试计算灯丝正常发光时的电阻值。
P154例题3　一个定值电阻与一个滑动变阻器串联后接在电源上，用电压表测得定值电阻两端的电压是6伏，又用电流表测得通过定值电阻的电流是0.3安，求这个定值电阻的阻值。——伏安法测电阻
比一比：看谁画得最快最好——如何测量一个待测电阻(或小灯泡）的阻值
1、请画出测量的电路图
2、列出所需器材
3、写出测量步骤.
1.有甲乙两导体，甲导体的电阻是2Ω，两端电压是2V；乙导体的电阻是４Ω，两端电压是8V。某学生计算甲导体中的电流I甲时，列出：
试指出以上计算过程错在何处？并用正确方法计算出甲乙两导体中通过的电流值。
答：误将乙导体两端的电压作为甲导体两端的电压。
2.加在某一电阻器两端的电压为5V时，通过它的电流是0.5 A，则该电阻器的电阻应是多大？如果两端的电压增加到20V，此时这个电阻器的电阻值是多大？通过它的电流是多大？
3、某电流表的电阻约为0.1Ω，它的量程是0.6A，如将这个电流表直接连接到2V的蓄电池的两极上，会产生什么后果？
