电流、电压和电阻的关系[上学期]

课件13张PPT。第七节

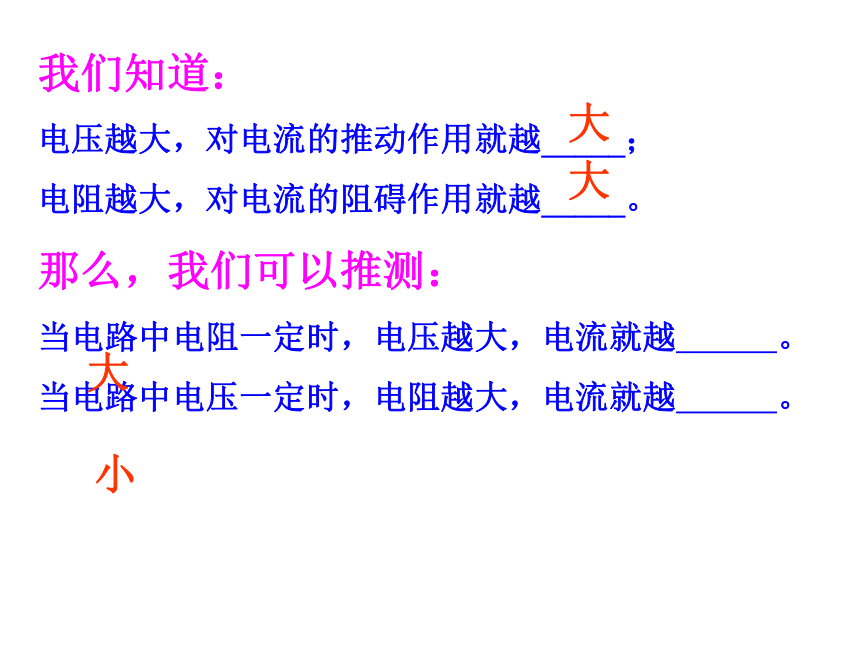

电流、电压和电阻我们知道：
电压越大，对电流的推动作用就越_____；
电阻越大，对电流的阻碍作用就越_____。
那么，我们可以推测：
当电路中电阻一定时，电压越大，电流就越　　　。
当电路中电压一定时，电阻越大，电流就越　　　。大大小大 那么电流、电压、电阻这三个量之间到底有什么规律呢？研究
这三个量之间的关系，我们可以进行以下实验：
（一）保持　　　不变，改变　　　，研究电流与电压之间的关系；
（二）保持　　　不变，改变　　　，研究电流与电阻之间的关系。电阻电压电压电阻那么，如何设计这个实验呢？这个实验中滑动变阻器的作用是：
　　这个实验用到的器材：__________ 、 ___________、

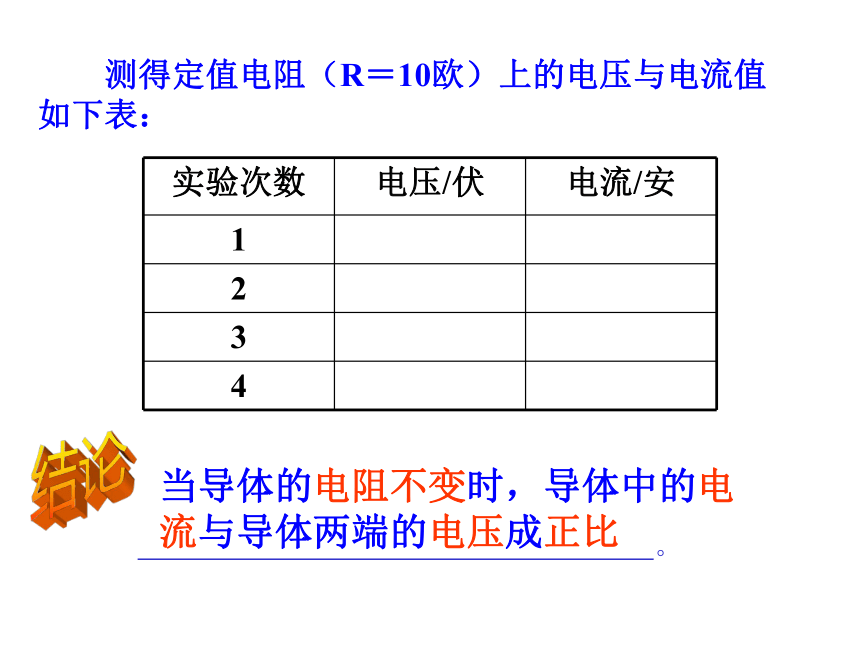

____ __ ______ 、 _______ 、 ___________、 ___________等。电源电阻R滑动变阻器R'开关S电压表电流表改变或保持导体（电阻R）两端的电压。　　测得定值电阻（R＝10欧）上的电压与电流值如下表：　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　。　　当导体的电阻不变时，导体中的电流与导体两端的电压成正比结论保持电压不变时的电阻与电流值如下表：　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　。当导体两端的电压不变时，导体中的电流与导体的电阻成反比结论德国科学家欧姆　　德国物理学家欧姆研究了电流与电压、电阻的
关系，在1827年得出了如下结论：　　　　导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个结论叫　　　　　。欧姆定律它可写成公式____________。公式可变形成：U=IR　　公式中U的单位是　　，I的单位是　　，R的单位是　　。伏安欧二、计算：欧姆定律的应用 例题1　一只电灯泡正常工作时的灯丝电阻是
242欧，如果电灯线路的电压是220伏，求灯丝
中通过的电流。解：已知R＝242欧，U＝220伏，
　　I＝U/R＝220伏/242欧＝0.9安
答：电流是0.9安。例题2　一个电热水器工作时电热丝的电阻是22欧，
通过的电流是10安，求电热水器工作时两端的电压。解：已知R＝22欧，I＝10安
　　因为I＝U/R，所以
　　U＝IR＝10安×22欧＝220伏
答：电压是220伏。 如图所示电路，灯L1、L2串联，灯L2的电阻为20欧，通过灯L1的电流为0.5安，电源电压为15伏，求灯L1的电阻R1大小和两端电压U1大小L2 如何测量一个定值电阻的阻值?请画
出测量的电路图, 列出所需器材,写出测量
步骤.
