电流、电压和电阻的关系[上学期]

课件18张PPT。第七节

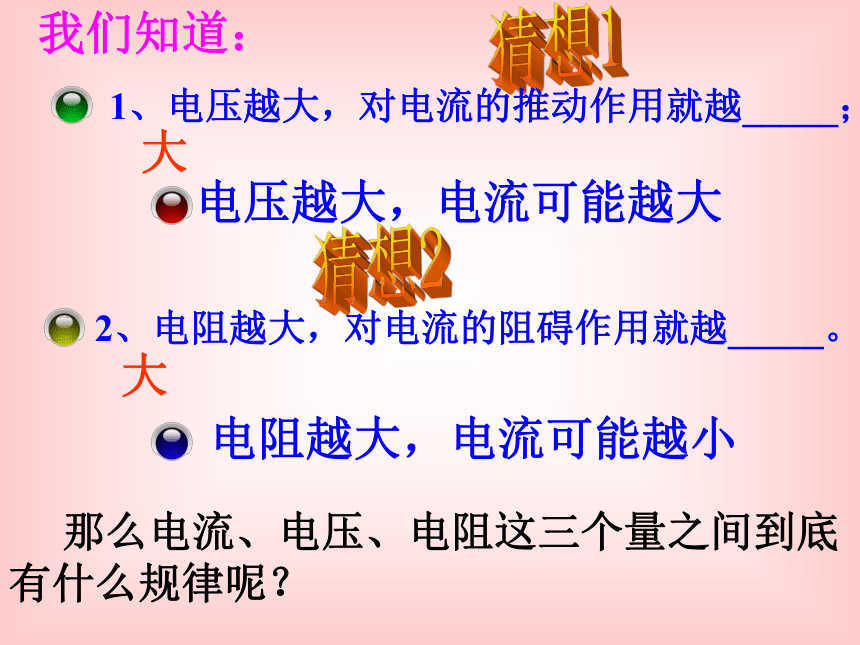

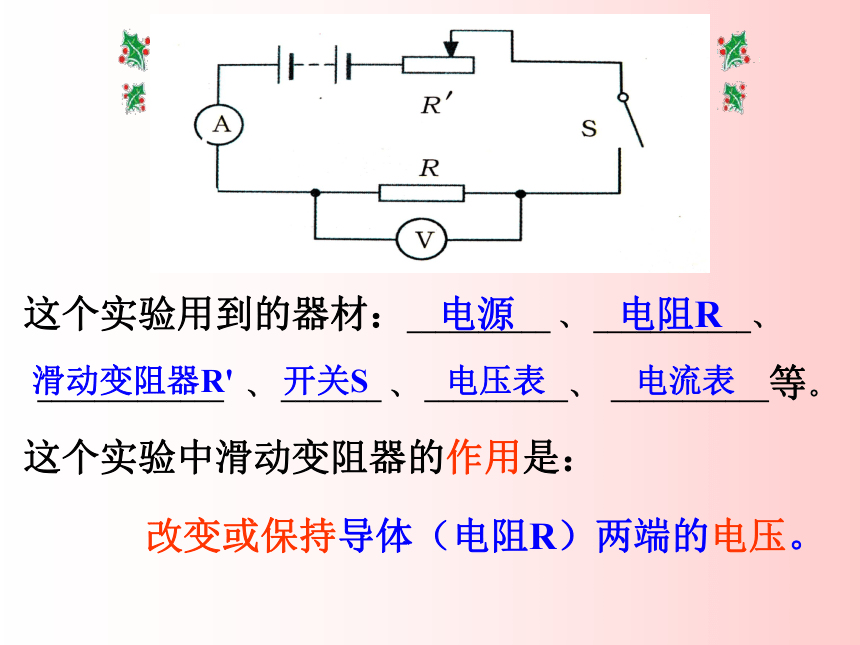

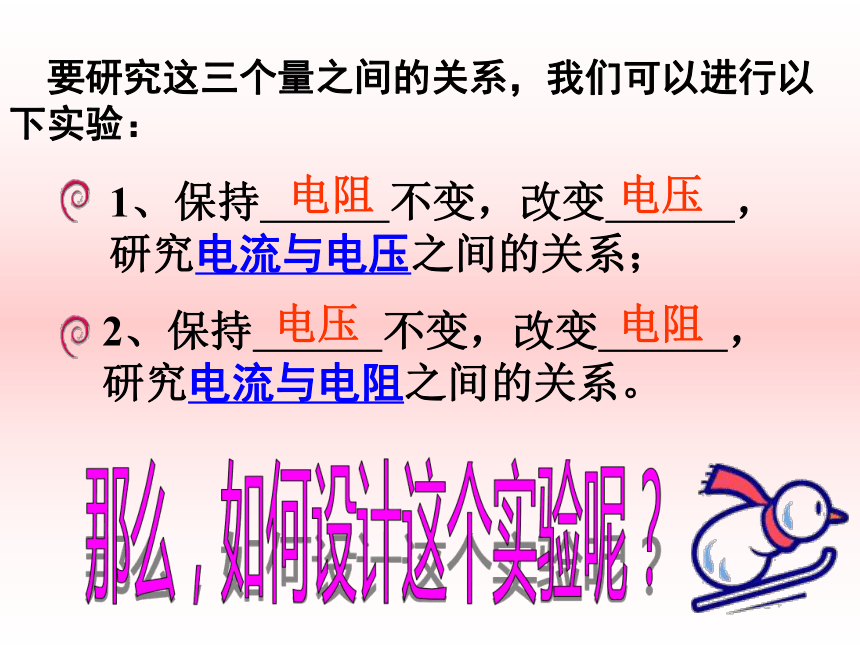

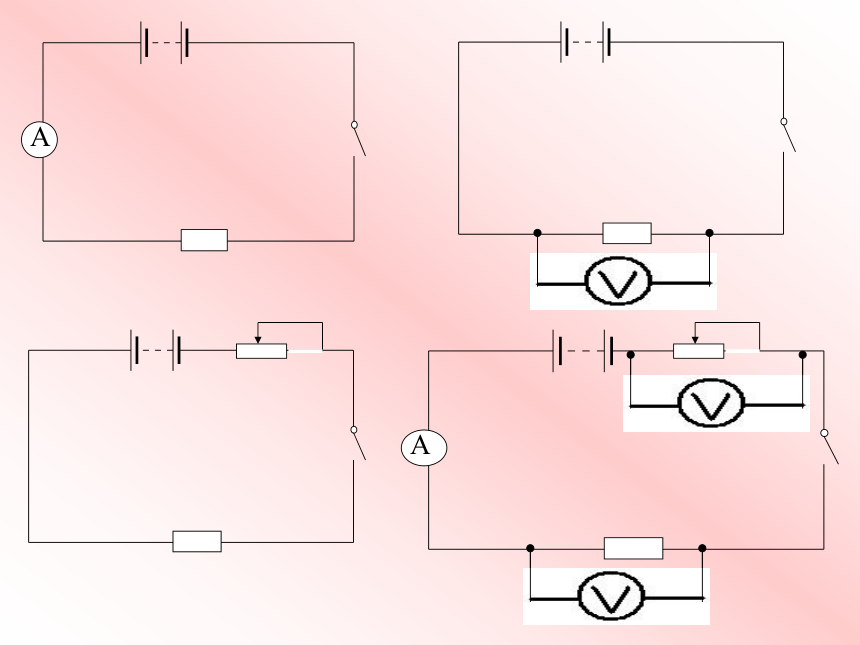

电流、电压和电阻大大猜想1猜想2我们知道： 那么电流、电压、电阻这三个量之间到底有什么规律呢？ 要研究这三个量之间的关系，我们可以进行以下实验：电阻电压电压电阻那么，如何设计这个实验呢？这个实验用到的器材：__________ 、 ___________、

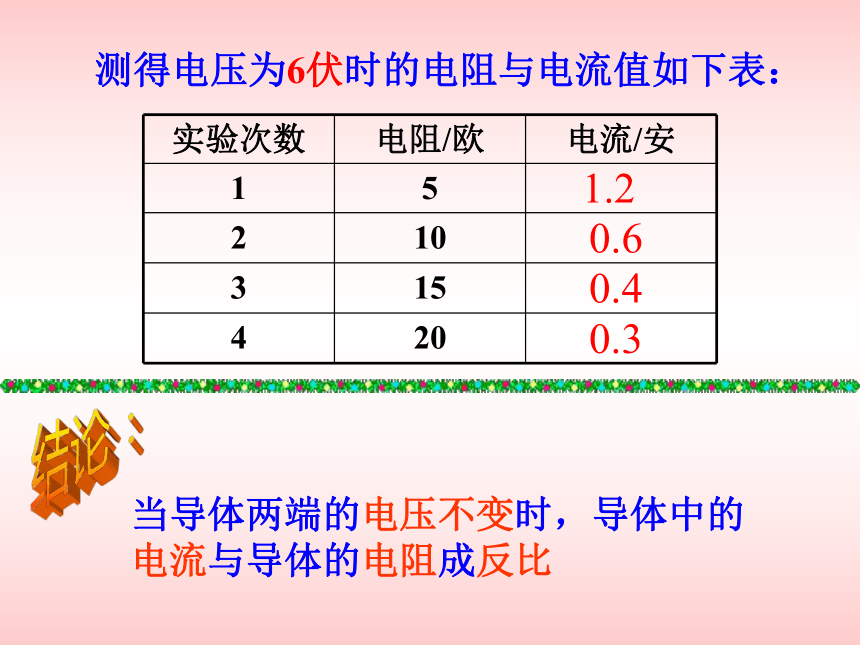

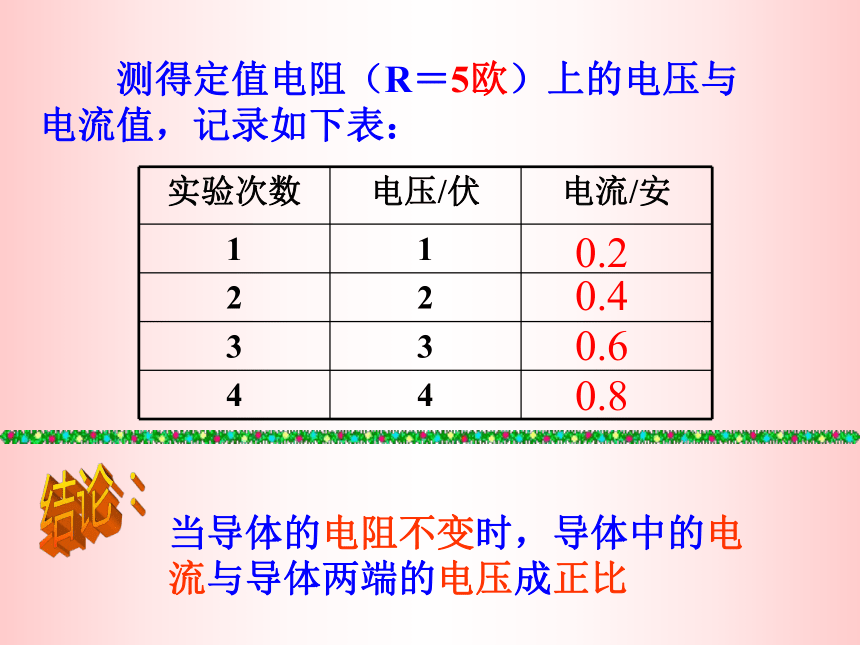

_____________ 、 _______ 、 __________、 ___________等。电源电阻R滑动变阻器R'开关S电压表电流表这个实验中滑动变阻器的作用是：　　改变或保持导体（电阻R）两端的电压。　　测得定值电阻（R＝5欧）上的电压与电流值，记录如下表：结论：当导体的电阻不变时，导体中的电流与导体两端的电压成正比0.80.20.40.6测得电压为6伏时的电阻与电流值如下表：结论：当导体两端的电压不变时，导体中的电流与导体的电阻成反比0.31.20.60.4结论1：电阻一定时，电流
跟电压成正比。结论2：电压一定时，电流
跟电阻成反比。　　德国物理学家姆研究了电流与电压、电阻的关系，　　　导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个结论叫　　　　。欧姆定律德国科学家欧姆在1827年得出了如下结论：　　它可写成公式____________。公式可变形成：U=IR公式中U的单位是　　，I的单位是　　，R的单位是　　。伏安欧第二课时 欧姆定律 想一想1、电路中如果有一个电阻R,如何知道通过该电阻的电流?2、如果该电阻的阻值变为原来的2倍，这时流过它的电流是多少？3、电路中电阻两端的电压是4伏特，电阻中的电流是0.5安,当电阻两端的电压增加1倍时,电阻中的电流是多少?二、计算：欧姆定律的应用 例题1　一只电灯泡正常工作时的灯丝电阻是242欧，如果电灯线路的电压是220伏，求灯丝中通过的电流。已知：R＝242欧，U＝220伏， 求：I解：I＝U/R＝220伏/242欧＝0.9安答：灯丝中通过的电流是0.9安。例题2　一个电热水器工作时电热丝的电阻是22欧，通过的电流是10安，求电热水器工作时两端的电压。已知：R＝22欧，I＝10安求： U解： 因为：I＝U/R，所以
　　 U＝IR＝10安×22欧＝220伏答：电热水器工作时两端的电压是220伏。例题3　一个定值电阻与一个滑动变阻器串联后接在电源上，用电压表测得定值电阻两端的电压是6伏，又用电流表测得通过定值电阻的电流是0.3安，求这个定值电阻的阻值。已知：U＝6伏，I＝0.3安求： R解：因为：I＝U/R，所以
　　 R＝U/I＝6伏/0.3安＝20欧答：这个定值电阻的阻值是20欧。例4 电灯L1和L2的电阻分别是16?和20?,它们如图所示接在电路中,已知电源电压为8伏且保持不变,试求通过灯L1和L2的电流.L1L2S看 谁 画得 最 快 最 好比一比 如何测量一个定值电阻的阻值?请画出测量的电路图, 列出所需器材,写出测量步骤.再见！
