第四章　光现象
问：筷子放在装满水的碗中,在水面处出现了什么现象？
筷子在水面处“折断”了
视深度(看到的深度)小于实际深度
清澈的池底看起来很浅，但实际的要比这深一些。这是怎么回事呢？
　　

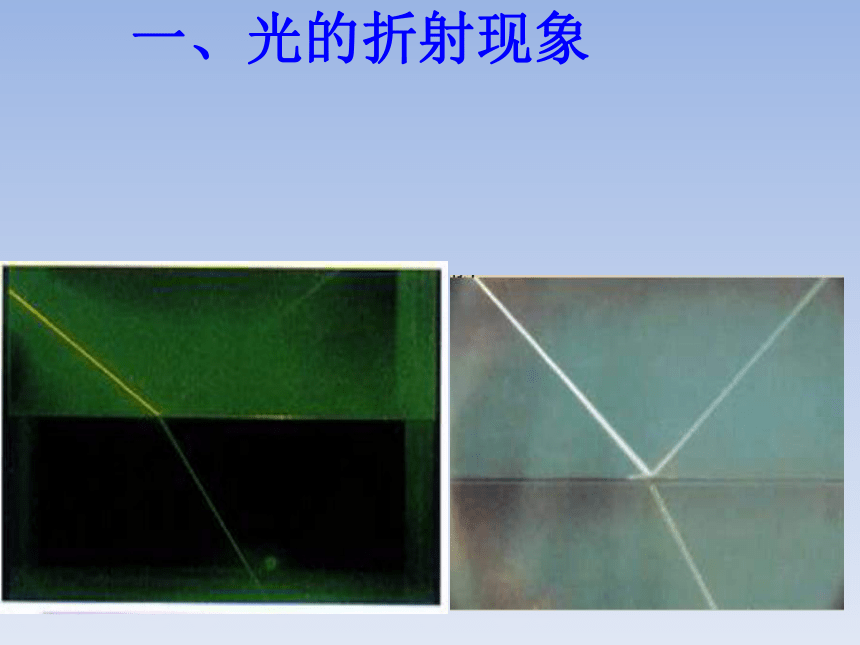

一、光的折射现象

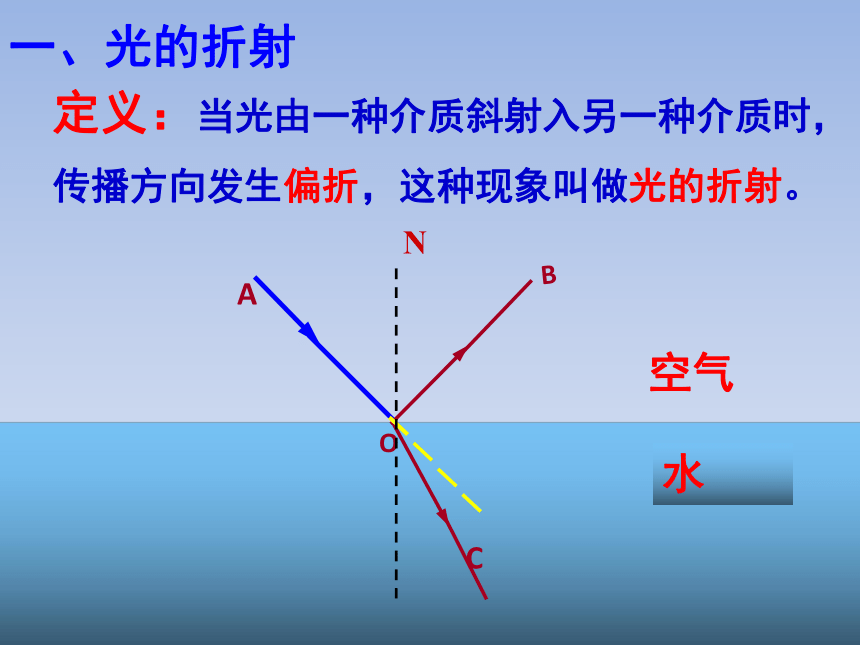

一、光的折射
空气
水
A
O
B
C
N
定义：当光由一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫做光的折射。
空气
水
C
入射角
折射角
入射光线
折射光线
法线
A
O
N

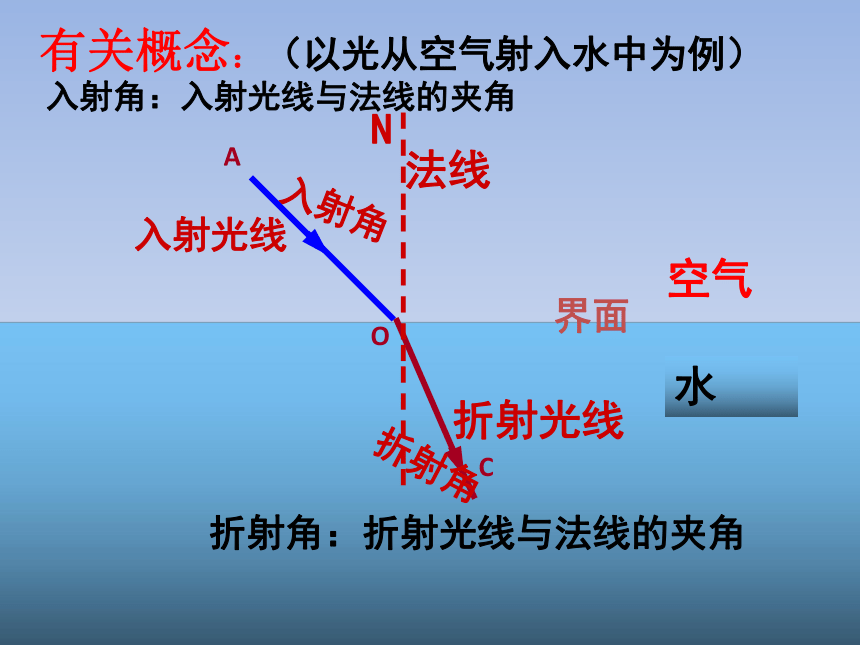

入射角：入射光线与法线的夹角
折射角：折射光线与法线的夹角
有关概念：（以光从空气射入水中为例）
界面
二、探究光的折射规律

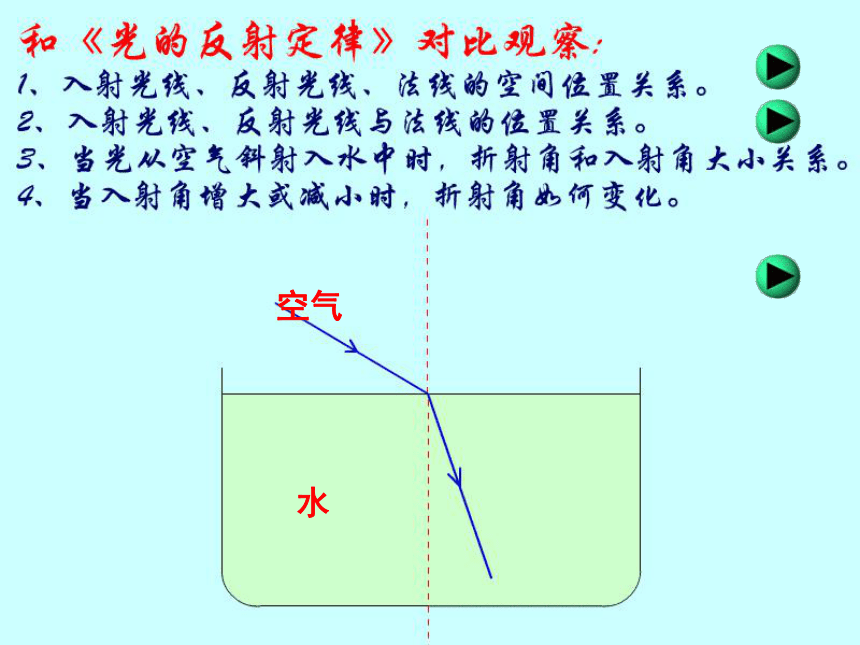

当光由空气斜射入水（或玻璃）中时
折射光线与入射光线、法线的位置关系如何？
折射角与入射角大小有何关系？
折射角随入射角变化的规律是什么？
空气
水

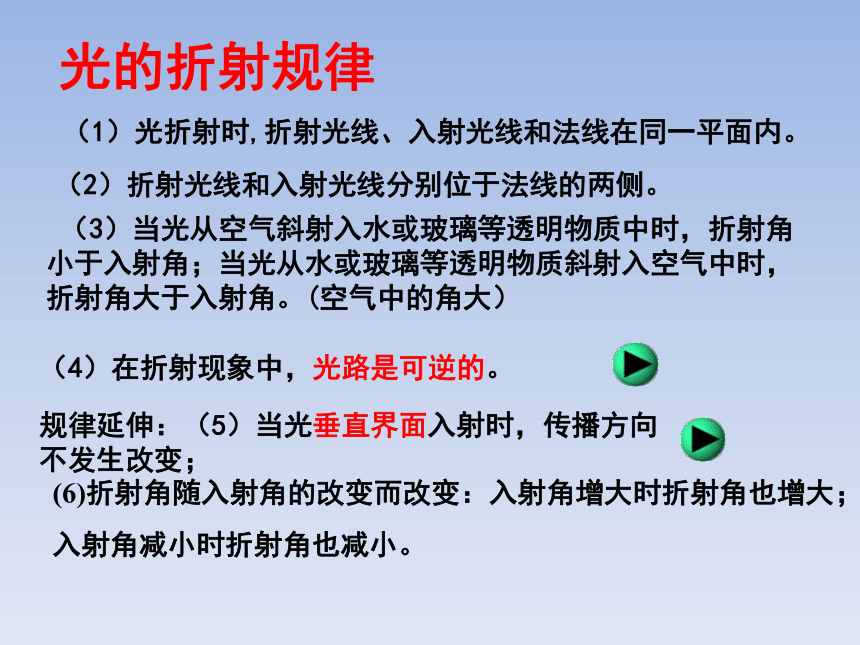

光的折射规律
（1）光折射时,折射光线、入射光线和法线在同一平面内。
（2）折射光线和入射光线分别位于法线的两侧。

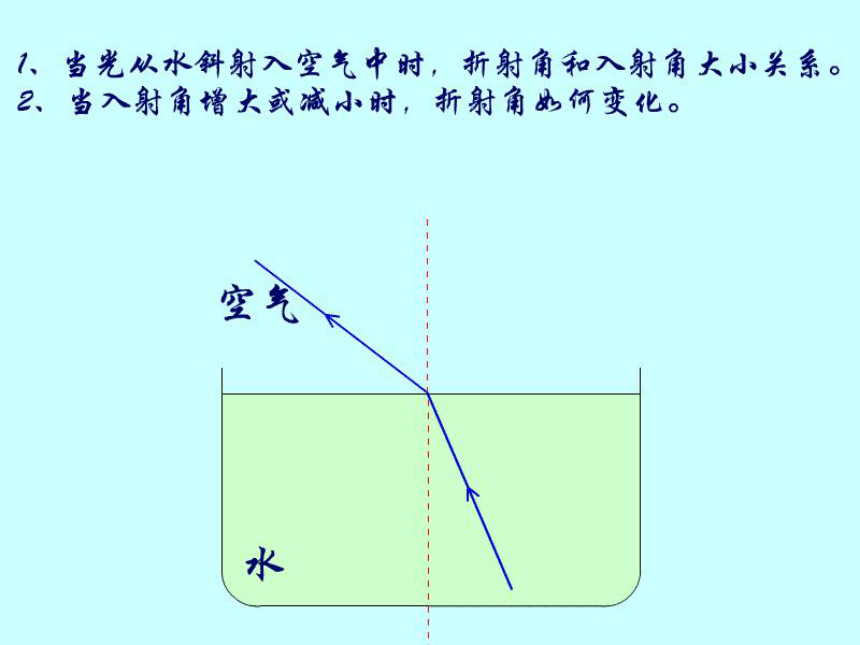

（3）当光从空气斜射入水或玻璃等透明物质中时，折射角小于入射角；当光从水或玻璃等透明物质斜射入空气中时，折射角大于入射角。(空气中的角大）
（4）在折射现象中，光路是可逆的。
(6)折射角随入射角的改变而改变：入射角增大时折射角也增大；
入射角减小时折射角也减小。
规律延伸：（5）当光垂直界面入射时，传播方向不发生改变；
应用：根据光的折射规律作图
空气
水
玻璃
空气
玻璃
空气
三棱镜
放入水中的筷子看上去为什么向上偏折？
P
P’
从空气中观察水中物体的位置比实际浅
结论：
水中的鱼看上去比实际的位置要浅．
水中的鱼看岸上的树是变高了，还是变矮了？
B
B’
眼睛
潜水员在水中看岸上的树会怎样变化
思考:
光的折射现象：海市蜃楼
　辽宁省大连市海岸近日出现了时间长达1小时的海市蜃楼壮丽景观，此次蜃楼景观景况宽广宏阔，海景中奇妙地出现了海岛、高山、塔楼、树木、船舶和两座垂直相同的高大烟囱，烟囱上红白相间的图案依稀可辨。来源：中国新闻网 2003-07-09 13:32
彩虹是怎样形成的？
一、选择题
1、光从空气斜射入水中时，折射角＿＿入射角．
　Ａ、大于　　　　Ｂ、小于
　Ｃ、等于　　　　Ｄ、以上都不对
Ｂ
２、池底看起来比实际的浅，这是由于光从水中射入空气时发生＿＿＿造成的．
　Ａ、反射　　　　Ｂ、折射
　Ｃ、斜射　　　　Ｄ、以上都不对
Ｂ
３、下面哪个图正确表示了光从空气斜射入水中的情况？（　　 ）
空气
空气
空气
空气
水
水
水
水
　Ａ、　　　Ｂ、　　　　Ｃ、　　　　Ｄ、
Ｃ
4.一束光射向一块玻璃砖，画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）
5、在湖边看平静湖水中的“鱼在云中游”， 则（ ）
A、“鱼”是光的反射形成的虚像，“云”是光的折射形成的虚像
B、“鱼”是光的折射形成的虚像，“云”是光的反射形成的虚像
C、“鱼”和“云”都是光的反射形成的虚像
D、“鱼”和“云”都是光的折射形成的虚像
B
6、一束光线由空气斜射入水中，入射角逐渐增大，则折射角（ ）
A、逐渐减小 B、不变 C、逐渐增大，但总小于入射角D、逐渐增大，可能大于入射角
C
7、如图所示光线在空气和玻璃中传播的情形其中NN’⊥MM’，∠3=∠6指出入射光线是———-折射光线————界面————入射角是————，反射角是————，折射角是————，空气在界面的————侧
BO
OA
MM’
∠4
∠5
∠2
左
1
M
M’
N
N’
B
C
A
O
3
2
4
5
6
彩虹是怎样形成的？
一只青蛙枯井看天，下雨了……
“天上怎么一会儿长出枣树了？”
第四节 光的折射
一、什么叫光的折射
当光从一种介质斜射入另一种介质时，传播方向发生偏折的现象叫光的折射.
二、探究光的折射规律
三、迁移应用
（1）观察并收集现实生活中、创新实验中有关折射的案例。
（2）网络、资料查询，有关光的折射和全反射的知识、图片等各类信息。
课外活动
空气角总大于玻璃水饺(角)
空气
水
结论：在光的折射现象中，光路是可逆的。
法线
空气
水
入射角
折射角
入射角
折射角
光的折射规律
B
B’
眼睛
潜水员在水中看岸上的树会怎样变化
思考:
杯底的硬币在注水之后为什么能看见？
．
水面
硬币
．
硬币的虚像
