中考图表类的复习[下学期]

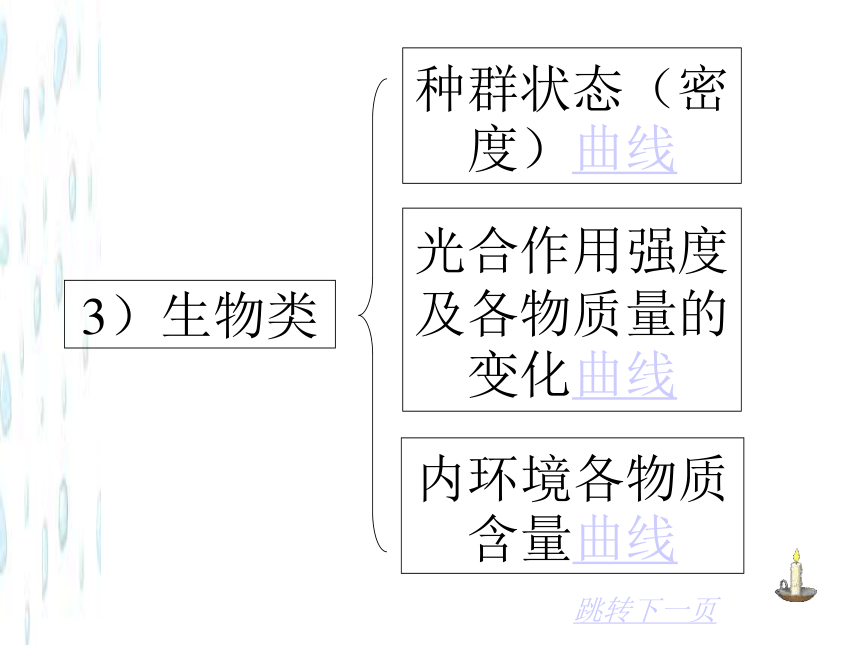

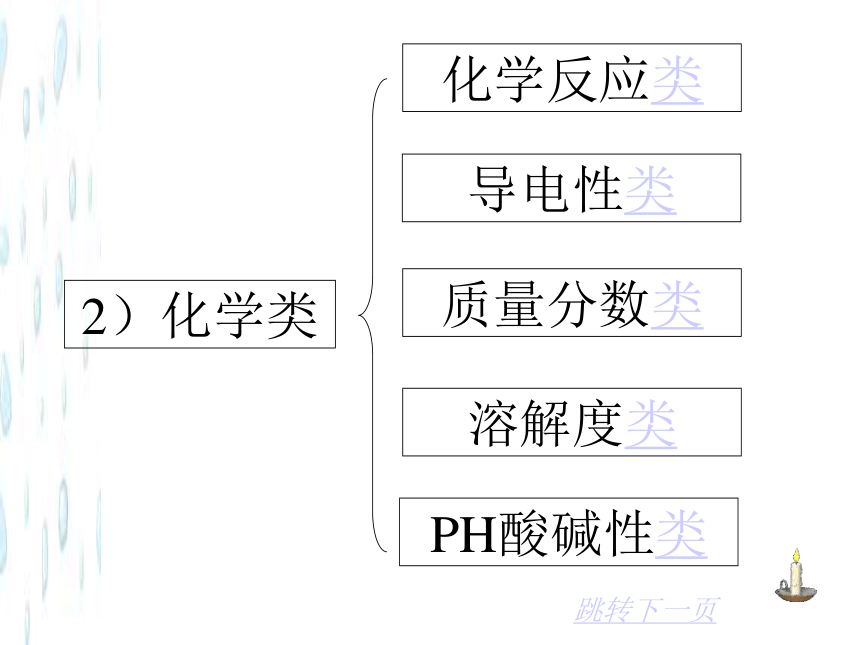

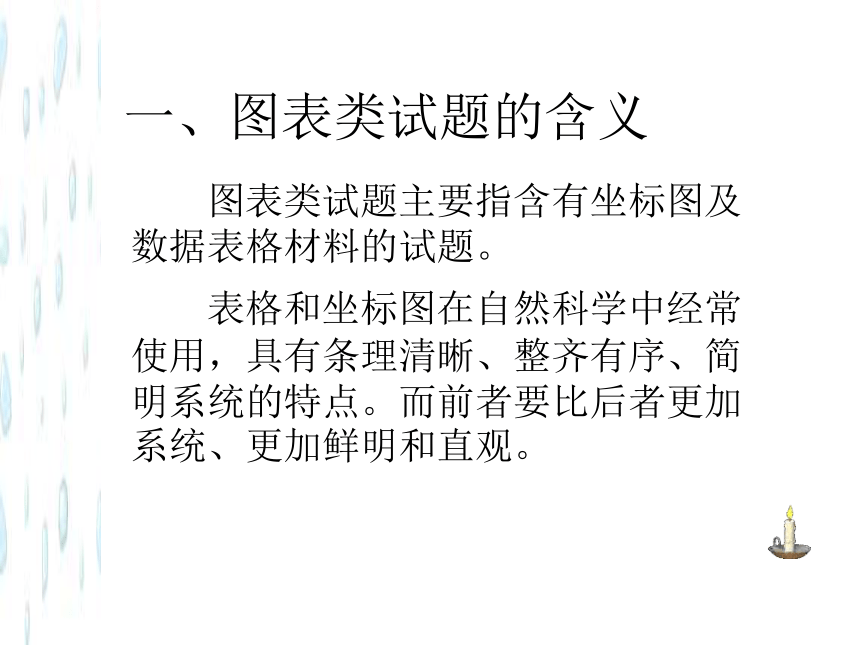

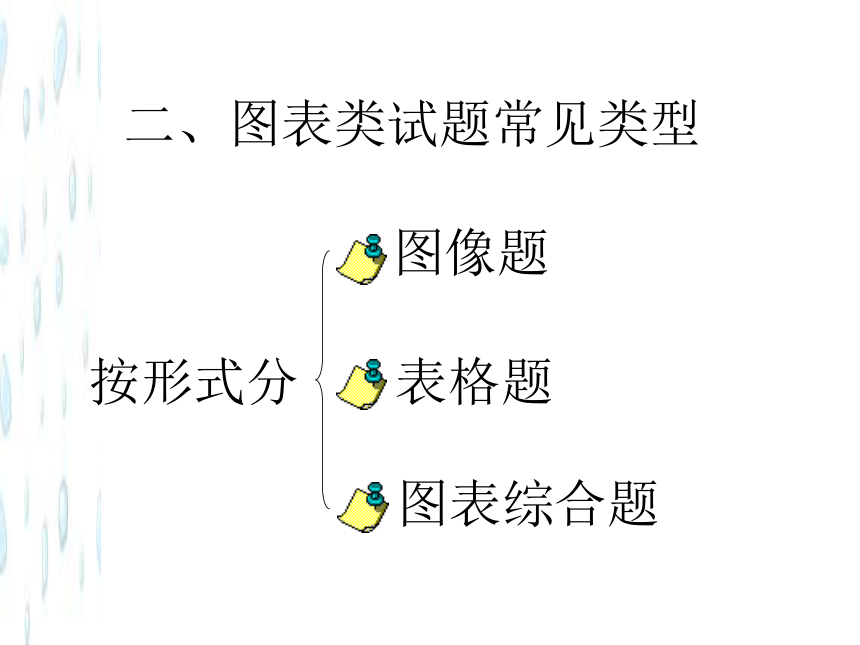

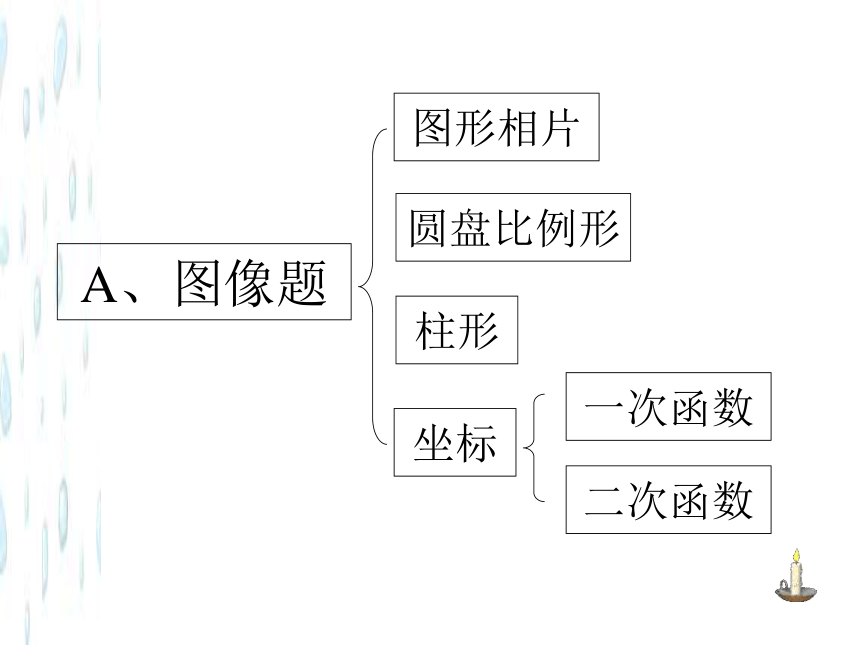

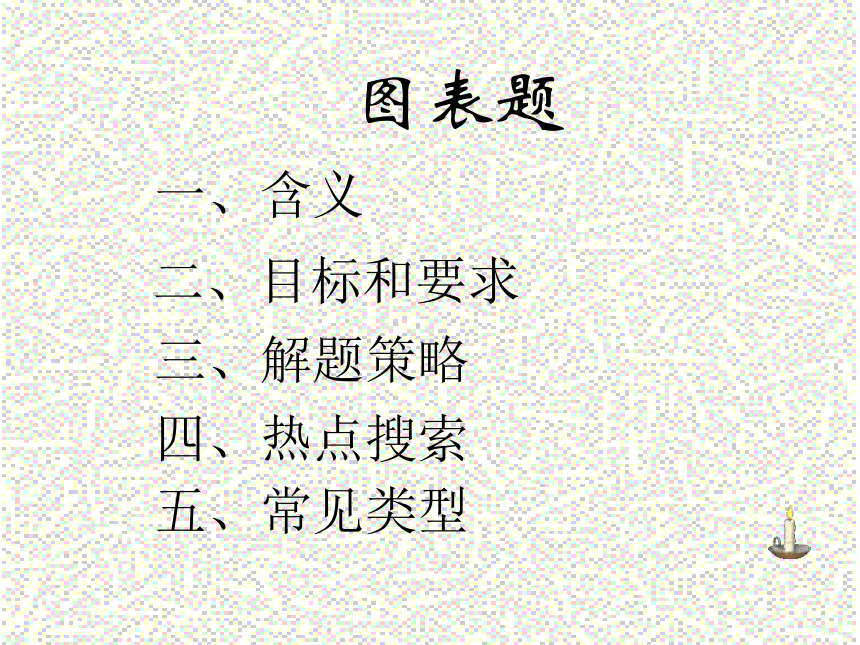

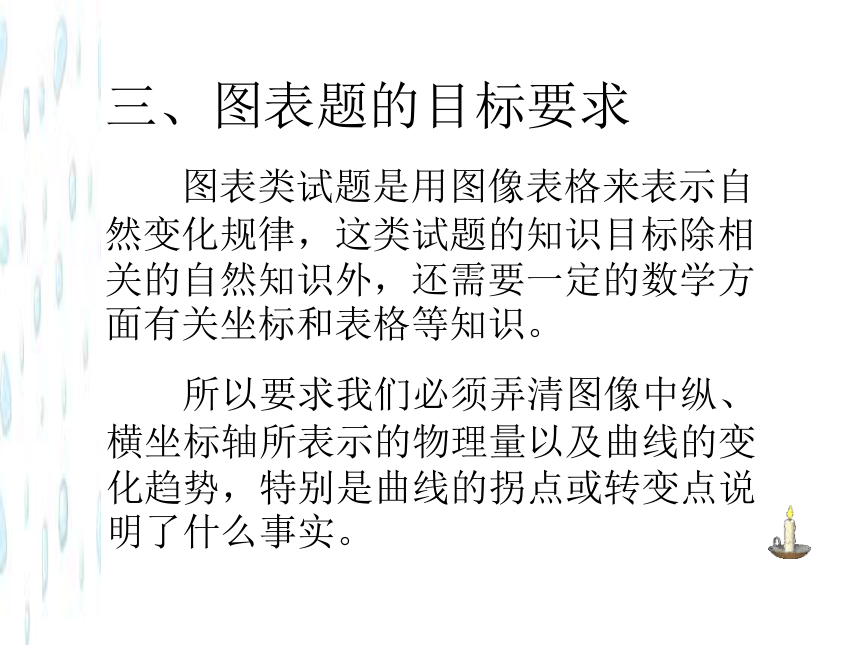

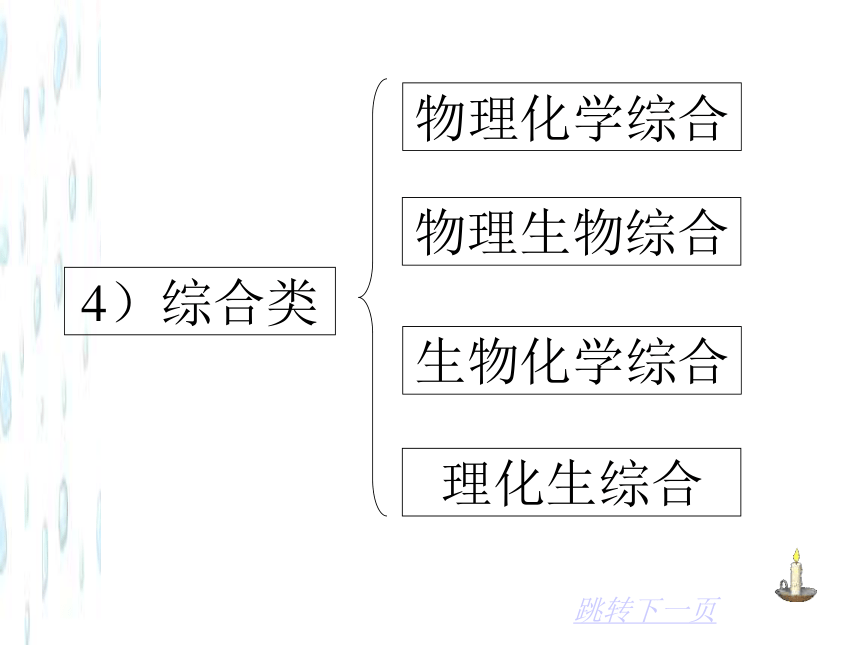

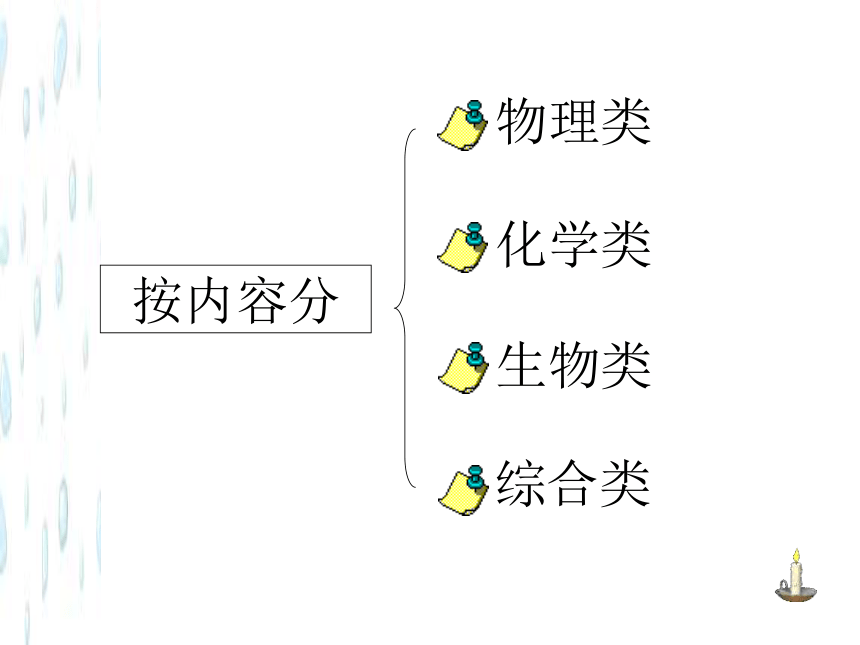

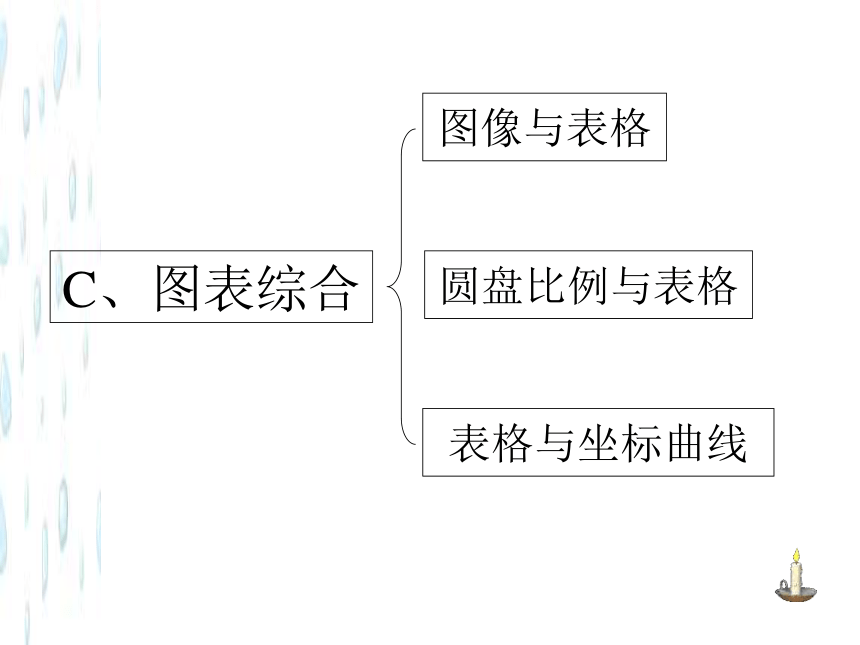

课件35张PPT。图表题一、含义 五、常见类型 二、目标和要求 三、解题策略 四、热点搜索 一、图表类试题的含义 图表类试题主要指含有坐标图及数据表格材料的试题。 表格和坐标图在自然科学中经常使用，具有条理清晰、整齐有序、简明系统的特点。而前者要比后者更加系统、更加鲜明和直观。二、图表类试题常见类型按内容分物理类化学类生物类综合类1）物理类S、V、t类熔化凝固类 U、I、P类 m Vρ类U、I、R类F s W类 Q c m t类跳转下一页2）化学类化学反应类质量分数类溶解度类导电性类PH酸碱性类跳转下一页3）生物类种群状态（密度）曲线内环境各物质含量曲线光合作用强度及各物质量的变化曲线跳转下一页4）综合类物理化学综合生物化学综合物理生物综合理化生综合跳转下一页A、图像题一次函数二次函数图形相片坐标圆盘比例形柱形B、表格题一维三维二维C、图表综合图像与表格表格与坐标曲线圆盘比例与表格三、图表题的目标要求 图表类试题是用图像表格来表示自然变化规律，这类试题的知识目标除相关的自然知识外，还需要一定的数学方面有关坐标和表格等知识。 所以要求我们必须弄清图像中纵、横坐标轴所表示的物理量以及曲线的变化趋势，特别是曲线的拐点或转变点说明了什么事实。四、解题策略 图像类试题：在充分理解题意的基础上运用数学方法，正确分析函数图像解决实际问题。 表格类试题：表中的数据常隐含着变化规律，我们可以根据表中数据的变化趋势直接分析推理作出解答。 表中数据隐含的变化规律，一般有二种情况：表中数据具有正比例关系，可通过定量计算找出规律，或以“n”倍递增，或以“1/n”倍递减；另一种是存在着递增或递减的变化趋势，但定量规律又不准确，只能作定性解答。 密度、运动、浮力、电阻等往往会用到一次函数，在电学综合计算中有时需要通过二次函数。五、热点搜索 图像类：光合作用、生态系统成份关系、内环境、力与运动、电流电压电阻与电功率、化学反应、溶液溶质溶剂关系等等。 表格类：定性定量分析能力、从繁琐的数据中找出有用数据、错误数据的判断与处理等等。●用图像表示物体的运动规律，下列各图中能表示同一运动规律的图是 。B和C练兵场返回●有甲、乙两实心物体的质量与体积关系如图2所示，则甲乙两物体的密度关系是 。ρ甲>ρ乙Vm1m2返回返回●在下列的各图像中，属于晶体凝固图像的是 。C返回●小刚想研究斜面能省多少力，找来几个很光滑的斜面进行研究，他保持各个斜面高度相同，对重12牛的小车进行实验，如图13所示，得到如表3数据。根据这些数据，你可得出什么结论？高度相同时，在光滑斜面拉物体拉力大小与斜面长成反比。
返回●按图14所示电路对额定电压为3.8v的灯泡进行实验测得到一些数据，如表4。根据这些数据和现象，回答问题：
1）小灯泡的额定功率是 。 2）小灯泡亮度变化规律是 。1.178W电压增大亮度增加●如图3所示，电阻R甲、R乙中的电流随其两端电压变化曲线。则两电阻的大小关系是 。R甲BC段为晶体熔化过程；线段越长，熔化时间越多。
CD段为熔化后的液体吸热升温过程，斜线越陡，升温越快返回题目●图5的m-M图像是表示金属与盐酸反应制取氢气的质量(m)与所用金属质量(M)的关系图，正确的是 。B返回●在一定量的澄清石灰水中，逐渐能入CO2气体，下列图中能表示流该溶液导电性变化的是 。（图6）D返回●将一定浓度的硫酸溶液加水稀释，溶液的PH与加水的体积（V）的关系示意图最接近的是 。（图7）D返回●70℃时的M克硝酸钾不饱和溶液，在恒温下蒸发水份至有较多的晶体析出，然后冷却至30℃并保持温度不变。能正确表示此过程中溶质质量分数X%与时间t关系的是 。C返回1）甲乙两人在饮用葡萄糖后1小时内血糖含量显著升高喊的原因是 。1小时后又迅速下降的原因是 。
2）两人中有一个是病人，他是 ；促使他血糖下降不同于正常人的另一条途径是 。●有人预先测定甲、乙两人血糖含量，然后让他们饮用等量的葡萄糖溶液，并在3.5小时内每半小时测定一次血糖含量，所得结果如图9，问：饮用的葡萄糖被小肠吸收进入血液血糖被分解或被合成乙葡萄糖由泌尿系统排出体外返回返回●下图（15）是某水域中三种单细胞藻类种群数量的变化曲线图（分别用a、b、c），则下列有关叙述正确的是 。A、藻类a的数量总是最多 B、八月份水温较高，最适宜三种藻类的生长 C、三种藻类对季节变化的反应几乎相同 D、四月份时三种藻类合计的数量最多 2 4 6 8 10 12120130140150160◆◆◆◆◆◆▼▼▼▼▼▼●●●●●●● a
▼ b
◆ cD1）近海水域水深 m左右生产者最多。
2）远海水域，从水深30米处开始，随水深增加，固定太阳能的数量逐渐减少，影响这一变化的生物和非生物因素主要是 ；
3）生活在水深100米以下和生物，从生态系统的成分看主要是 和 。●右图10所示某海洋生态系统中，生产者固定太阳能和海洋水深的关系，据图回答：10光、藻类分解者消费者返回串在串联电路中，电流处处相等；总电压等于各分电压之和。返回●上表2为氯化钠的碳酸内晶体在0℃—30℃的溶解度，我们分析表中数据能获取的信息有： ；提示
实验室里有一混有少量氯化钠的不纯碳酸钠晶体，我们能用什么方法进行提纯（写出操作步骤1、 ；
2、 。加适量水使它们完全溶解放在0℃的恒温环境中冷却、过滤。 返回归纳出有关溶解度数据的特点和变化规律：
1、两晶体的溶解性——
2、溶解度与温度变化关系——
3、两者溶解度大小关系——
4、两者混合物的分离方法——返回题目经验教训 解答图表类试题最为常见的思维障碍点是：不能挖掘图像或表格中隐含的其他含义。再见
