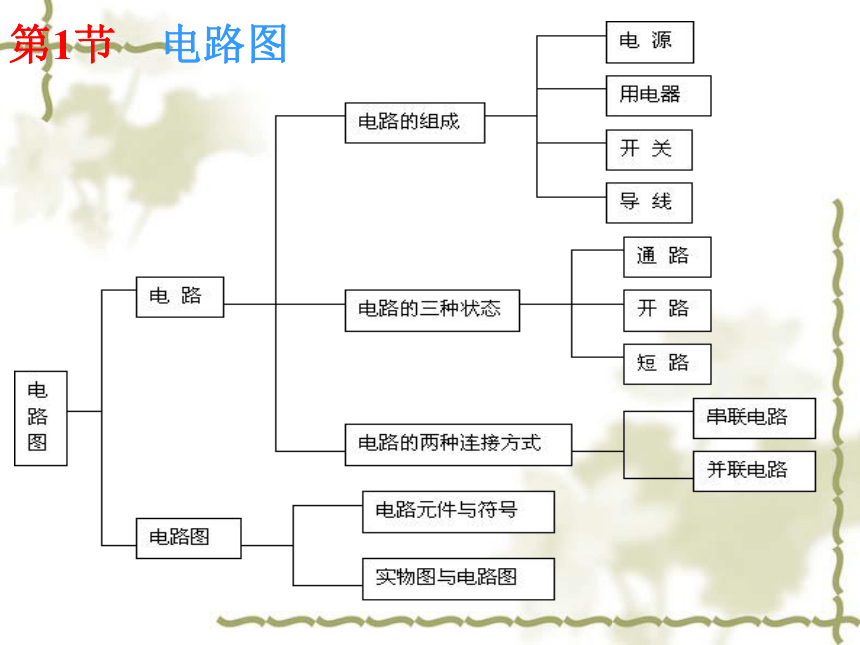

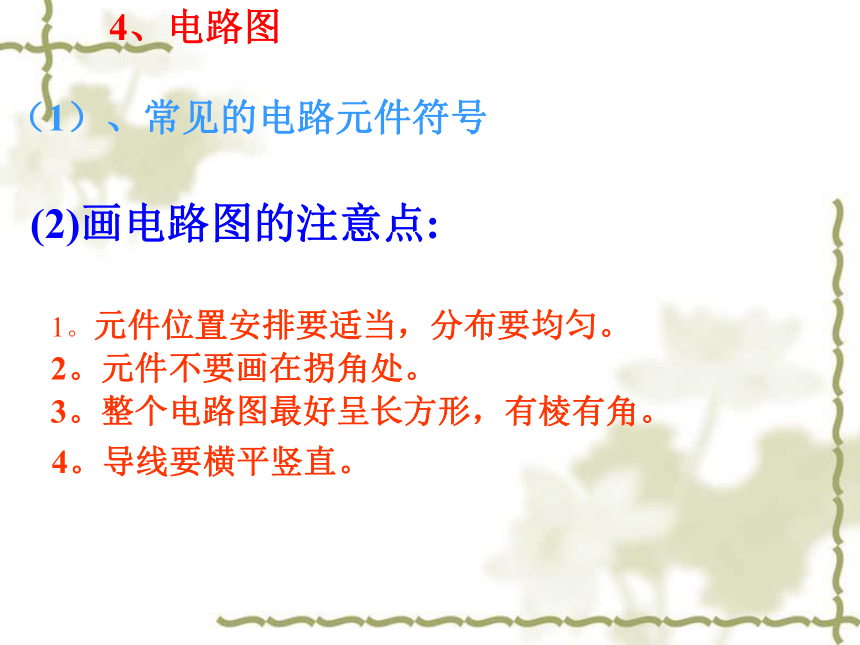

课件41张PPT。第四章电路的探秘（总 复 习）第四章电路的探秘（总复习）第1节 电路图1、电路：把电源、用电器、开关用导线连接起来组成
的电流路径叫做电路。2、电路的状态通路 （闭合电路）：电路中有电流的电路开路（断路）：某处断开没有电流的电路短路：直接用导线把电源两极连接起来——电流过大3、串联电路和并联电路(1)串联电路把电路元件逐个顺次连接起来的电路叫串联电路(2)并联电路把电路元件并列地连接起来的电路叫并联电路。(3)判别串联电路和并联电路的方法：A、从电路中有无支路入手分析（串联只有一条路经无支路，并联有两条或两条以上路经有支路）B、从电路的通断来判别：串联断开任意一个用电器整个电路就切断。并联断开任意一个支路，其余支路仍然是通的。（1）、常见的电路元件符号4、电路图(2)画电路图的注意点:1。元件位置安排要适当，分布要均匀。2。元件不要画在拐角处。3。整个电路图最好呈长方形，有棱有角。4。导线要横平竖直。电流表的结构读数

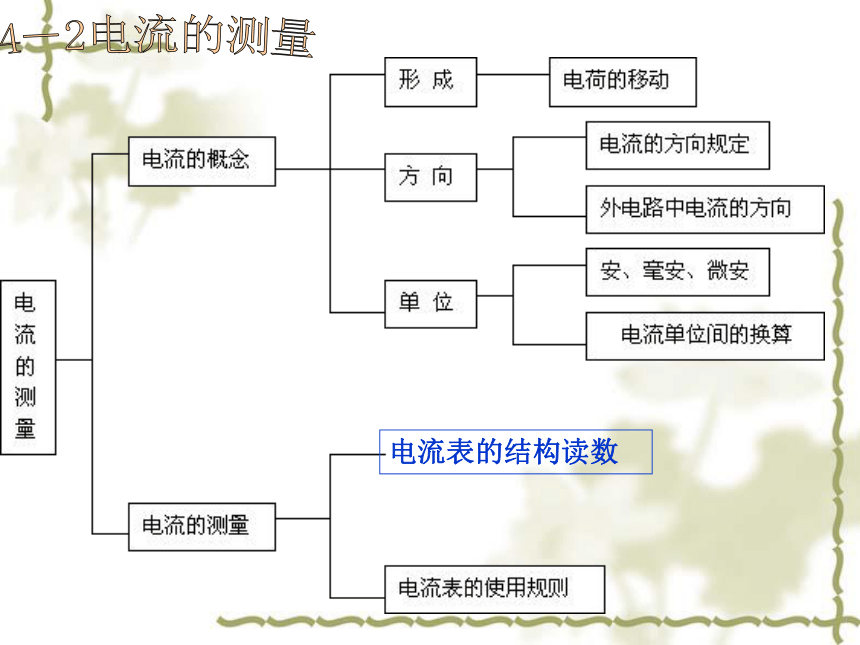

二、电流强度

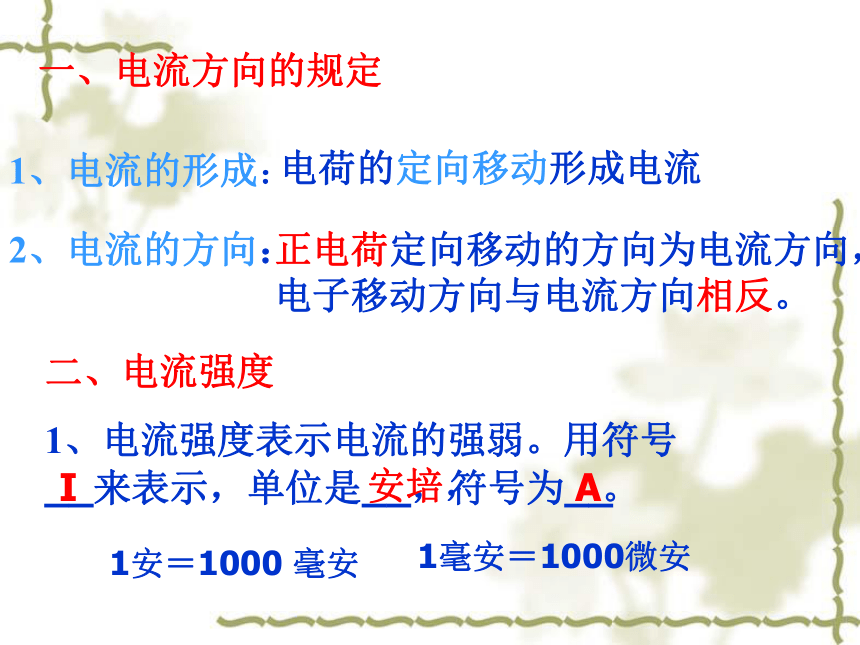

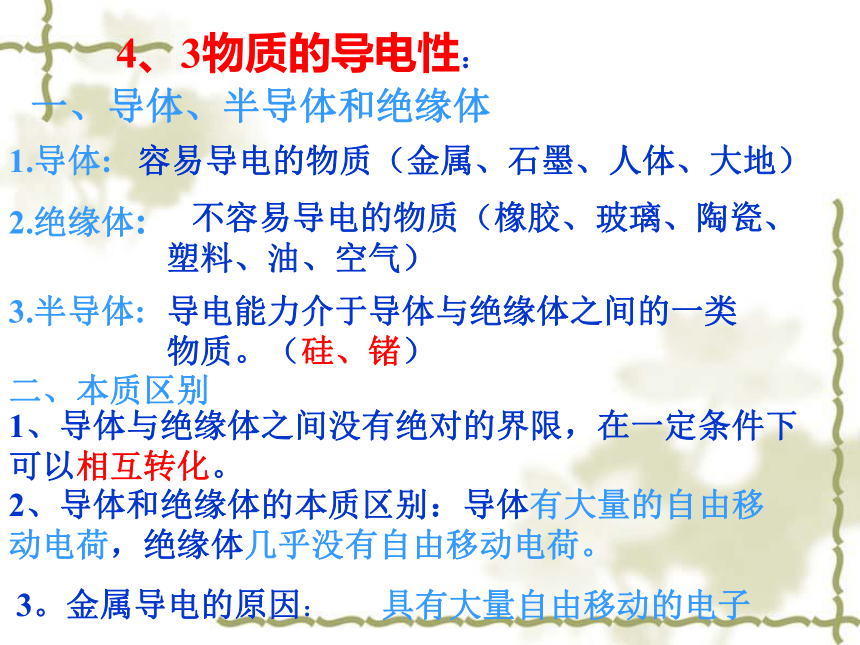

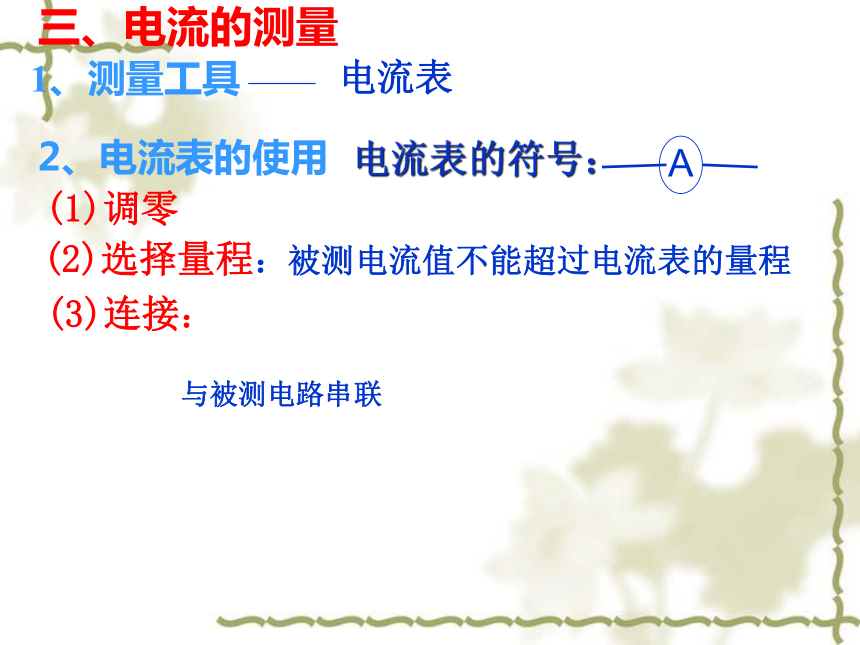

1、电流强度表示电流的强弱。用符号__来表示，单位是__，符号为__1安＝1000 毫安1毫安＝1000微安一、电流方向的规定1、电流的形成：2、电流的方向：电荷的定向移动形成电流正电荷定向移动的方向为电流方向，电子移动方向与电流方向相反。I安培，A。三、电流的测量1、测量工具 ——电流表的符号：2、电流表的使用(1)调零 (2)选择量程：被测电流值不能超过电流表的量程(3)连接：电流表与被测电路串联4、3物质的导电性：容易导电的物质（金属、石墨、人体、大地） 不容易导电的物质（橡胶、玻璃、陶瓷、塑料、油、空气）导电能力介于导体与绝缘体之间的一类物质。（硅、锗）二、本质区别一、导体、半导体和绝缘体1.导体:2.绝缘体:3.半导体:1、导体与绝缘体之间没有绝对的界限，在一定条件下可以相互转化。2、导体和绝缘体的本质区别：导体有大量的自由移动电荷，绝缘体几乎没有自由移动电荷。3。金属导电的原因：具有大量自由移动的电子电 阻1、电阻：2、电阻用字母 表示。R电阻的单位： 简称： 符号：欧姆欧Ω常用单位：千欧、兆欧1兆欧=103千欧=106欧导体对电流的阻碍作用。4.4 影响导体电阻大小的因素1、导体的长度2、导体的粗细(横截面积）3、导体的材料4、温度 温度升高，金属导体的电阻增大，温度降低，金属导体的电阻减小.

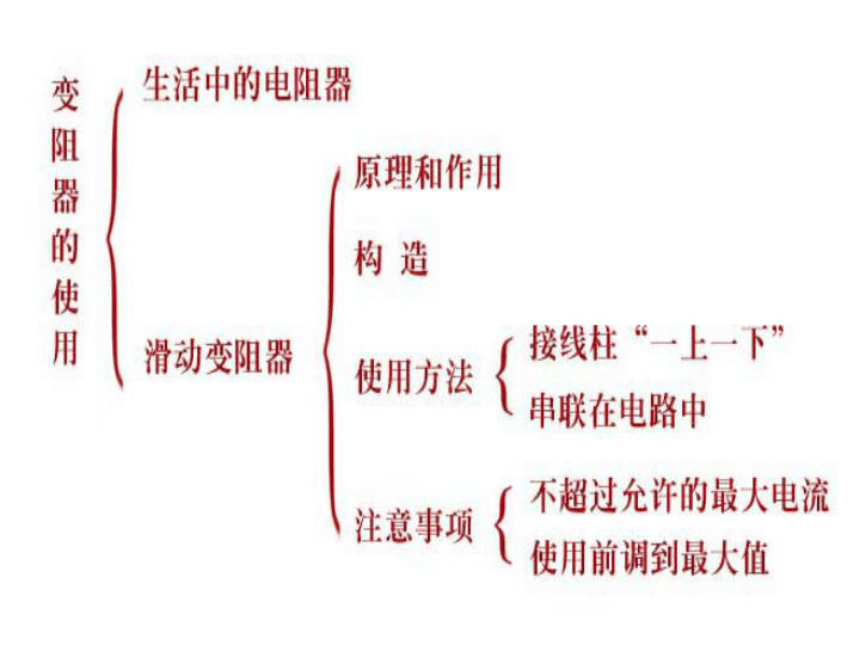

当温度降到电阻为零的现象称为：超导现象。4.5 变阻器的使用
一、正确使用滑动变阻器1、原理：2、使用：不允许超通过最大的电流值；
接入电路前滑片放在最大阻值处；
正确接入电路（一下一上）。
改变电阻线的有效长度改变电阻大小改变电流大小1、电压是形成电流的原因。2、电压符号：U(推动电流)4、6电压的测量3、国际单位：伏特，简称伏(V)。
常用单位:
千伏(kV)、毫伏(mV)、微伏(μV)等。 1千伏＝1000伏 1伏＝1000毫伏
1毫伏＝1000微伏一、电压V4、要求记住的电压值有：一节干电池电压：家庭电路的电压：对人体安全的电压：1.5伏；220伏不高于36伏电压表2、正确使用电压表二、电压的测量1、测量的仪器：与被测电路并联仪
表电
流
表电
压
表元
件
符
号使用规则接
法接线
柱量程能否直
接连到
电源两
极上学生用表量
程最小
刻度读
数VA串
联并
联电流
从“+”
进从
“-”出电流
从“+”
进从
“-”出电流不能
超过表的
量程，先
要试触电流不能
超过表的
量程，先
要试触不能能0.6安0.02安3安0.1安3伏0.1伏15伏0.5伏先看
量程
再读先看
量程
再读小结：电压表和电流表的异同:4、7电流、电压和电阻的关系一、研究电流与电压、电阻关系的科学方法控制变量法1、当导体的电阻不变时，导体中的I与U成正比2、当两端的电压不变时，导体中的I与R成反比 导体中的电流（I），跟这段导体两端的电压（U）成正比，跟这段导体的电阻（R）成反比。3.欧姆定律：I=公式：变形公式：U=R=IRR跟U，I无关一、串联电路的特点：特点1：串联电路中的电流： 。特点2：串联电路中总的电压：
处处相等（I=I1=I2）等于各灯两端的电压之和（U=U1+U2）4、8电路的连接特点3：串联电路的总电阻等于各个用电器的电阻之和（R=R1+R2）。二、并联电路的特点特点1：并联电路中干路上的总电流等于
各条支路的电流之和（I=I1+I2） 特点2：并联电路中两端的总电压等于
。各支路两端的电压（U=U1=U2）特点3：总电阻的倒数等于各支路电阻的倒数之和。121212导体本身长度材料横截面积A0.127.5CC电压表电流表平均值0----0.6安0—15伏断开阻值最大R开路量程看错了1、电吹风是家庭和理发店常用的电热器，有一种电吹风可分别吹冷风和吹热风。它的内部结构主要是一个电动机和一个发热用的电热丝，用丁字形的选择开关S控制电路。开关可分置于0、1、2三个位置，如图所示。当S置于0时，电吹风不工作，当S向上扳至 时，送热风，此时电路是 联电路（填“串”或“并”）。 课外信息题1、2并2、现在在居民住宅楼里几乎都装有这样的装置：白天光线充足，楼道很明亮时，楼道照明灯是不亮的；到了晚上或者日间的阴雨天，光线很暗时，楼道中只要有声音发出，照明灯就自动发光，过一会儿，照明灯又会自动熄灭。这样的装置既安全，又能够节约用电，受到光和声音的双重控制，能根据需要工作。你知道这个装置的电路吗？给你一个电灯、一个光控开关、一个声控延时开关，请你设计一个电路，将它接入照明电路中，达到以上的效果。 5、（05台州）小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来人，设计的电路图正确的是
AA、 电压表、电流表示数均变大
B、 电压表、电流表示数均变小
C、 电压表示数变大，电流表示数变小
D、电压表示数变小，电流表示数变大
6、（05绍兴中考）如图所示的电路中，闭合开关S，当滑片P向右移动时，电压表、电流表示数的变化是
B 闭合开关时，两只电流表的示数均为0.2安培。若故障由这两个电阻中的其中一个引起，则出现的故障是
A、R2短路 B、R2断路
C、R1短路 D、R1断路
7、（05金华中考）如图所示的电路中，电源电压恒为24伏特，电阻R1=R2=120欧姆，两只电流表的量程均为0—0.6安培。当D8、（04杭州中考）某同学学了关于导体的电阻与温度的关系后知道一般金属导体在温度升高时电阻增大，但是否所有的导体电阻都随温度的升高而增大呢？于是此同学找来了各种导体材料做实验，下表是在用铅笔芯做实验时的数据记录：
?
?
?
（1）按给出的电路图连接实物图
（2）分析实验数据你能得出什么
结论？ 。
9、在相距20千米的甲、乙两地之间有两条输电线，已知输电线每米长的电阻为0.01欧。现输电线在某处短路，为了确定短路的位置，检修员利用 电压 表、电流表和电源接成如图所示电路进行测量。若电压表的示数为1.5伏，电流表的示数为30毫安，则短路位置离甲地 千米。
12、（05温州中考）某科技小组设计了一个船速测定仪（如图）固定在金属盒上。AB是弧形电阻，P点是弧形电阻与金属杆OC的接触点。闭合开关，当船速越大时，OC杆越靠近A点。请问船速加大时，电流表的示数如何变化？ 。
13、在做用伏安法测量定值电阻的实验中，甲、乙两位同学的实验器材都完好，各自的读数也准确。他们测量的三组数据分别记录在下表中。
老师看了两组数据后，认为其中有一位同学的实验电路接错了。
（1）你认为线路接错了的同学是 。
（2）你的判断依据是 。
11、现代家庭中的电气程度越来越高，用电安全是一个十分突出的问题。下表提供了人体电阻的平均值数据：
（1）从表中可看出干燥时电阻大约是潮湿时电阻的 倍。
（2）在空格中填入对人体加220伏电压后的电流值。
（3）若人的安全电流是25毫安以下，那么上述哪几项是十分危险的？4、（05舟山）如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：
（1）连接A和B，将测通器的m连接D上。当n连接F时小灯泡发光，连接E时小灯泡不发光。由此可以确定 为同一导线的两端（填字母，下同）。
（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与 相连时，另一端只需接触一根导线就能将另两根导线辨别开。 表；断开开关S，仍要使R和R都能工作，甲、乙
两处只可接入 表， 表。
10、如图所示电路，电源电压U保持不变、闭合开关S，要使R1和R2能继续工作，甲、乙两处可接入 表，
