中考复习：简单机械[下学期]
图片预览
文档简介

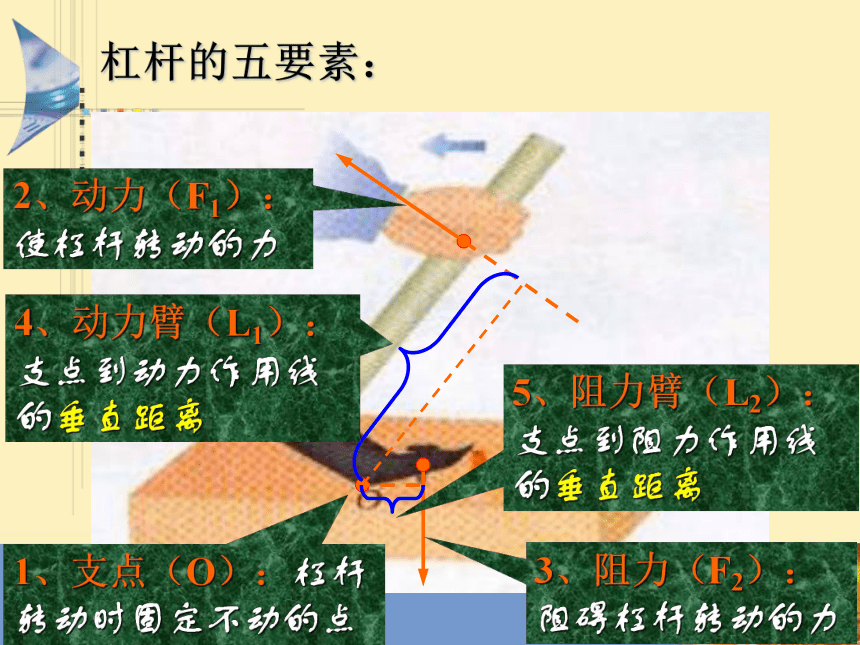

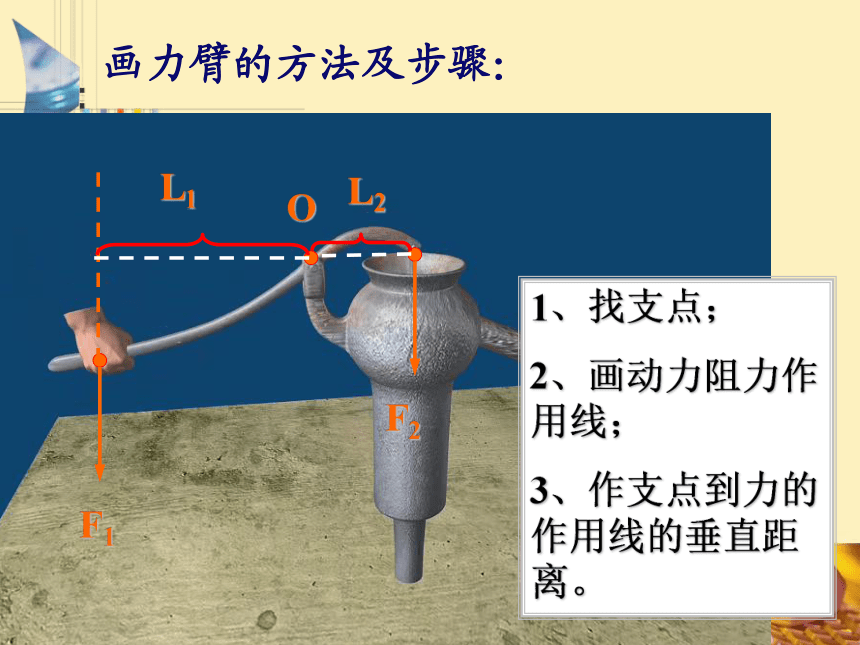

课件30张PPT。简单机械下列机械在使用时有什么共同特点?在力的作用下能绕固定点转动一、杠杆： 硬棒，可以是直的也可以是弯曲的，但一定不能是软的。固定点不一定是永久固定不动。 一根硬棒在力的作用下如果能绕固定点转动，这根硬棒就叫做杠杆。杠杆的五要素：1、支点（O）：杠杆转动时固定不动的点2、动力（F1）：使杠杆转动的力3、阻力（F2）：阻碍杠杆转动的力4、动力臂（L1）：支点到动力作用线的垂直距离5、阻力臂（L2）：支点到阻力作用线的垂直距离画力臂的方法及步骤：1、找支点；
2、画动力阻力作用线；

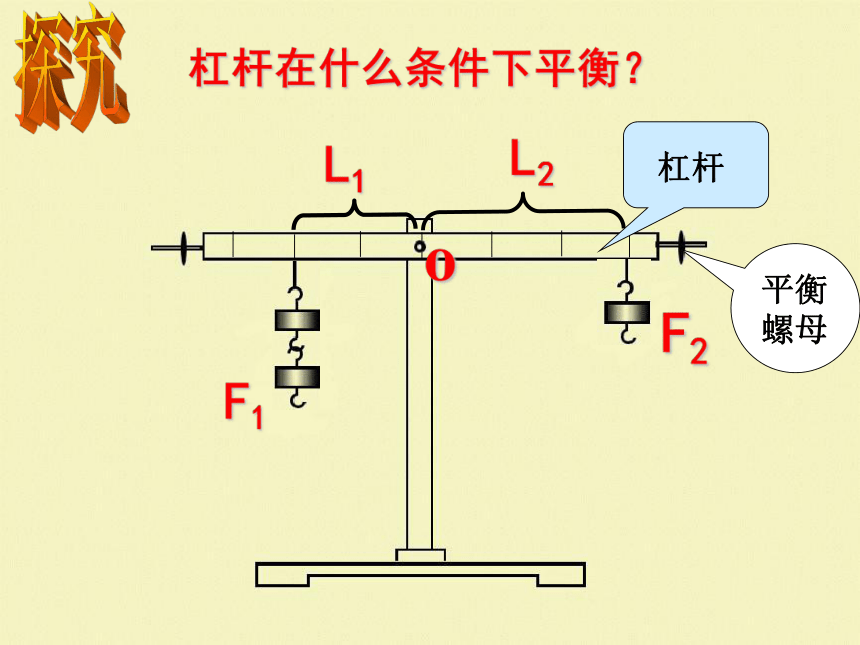

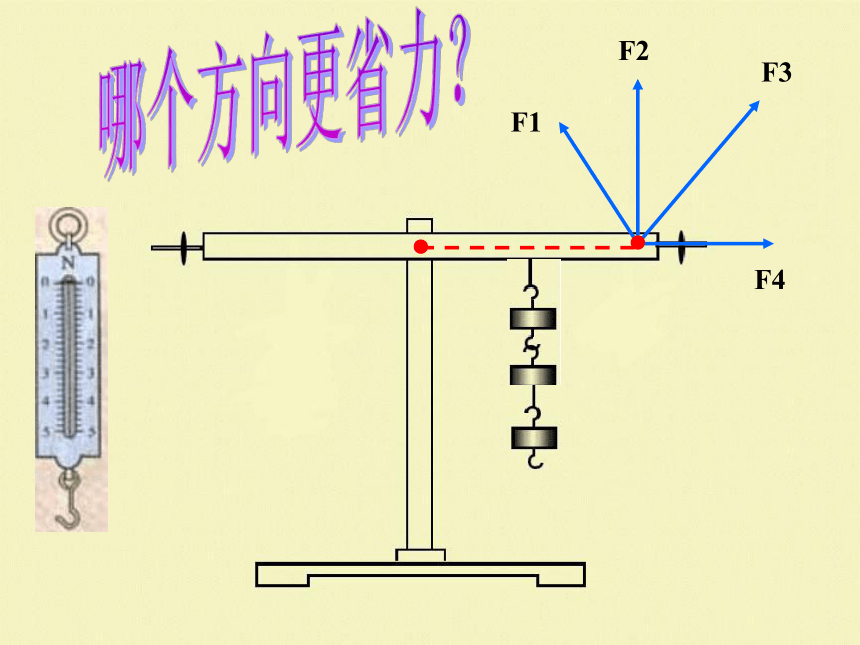

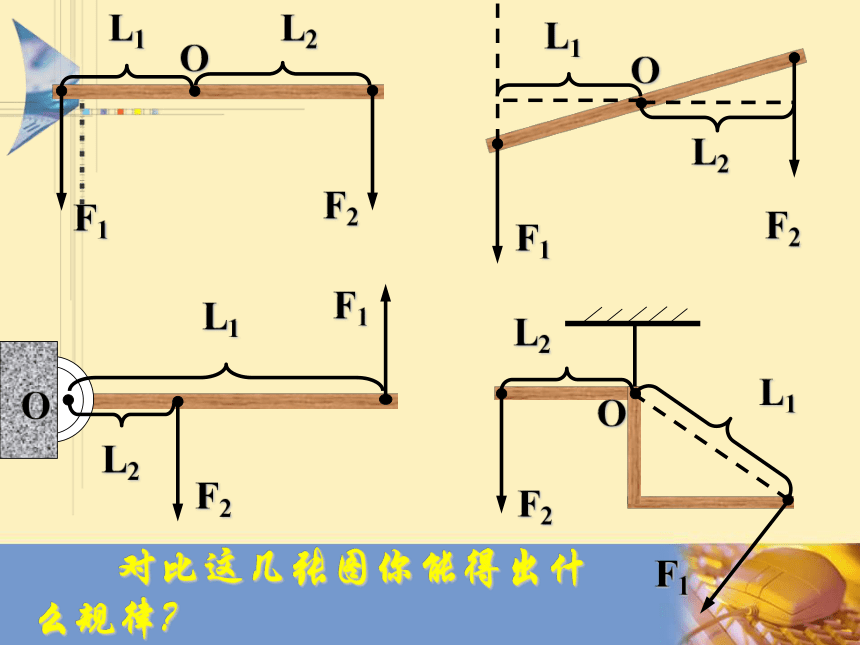

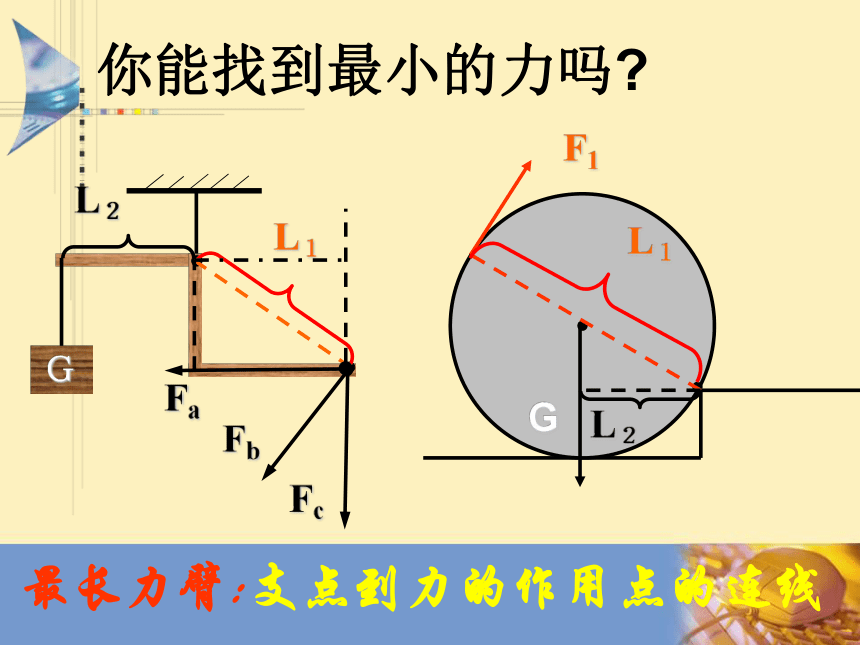

3、作支点到力的作用线的垂直距离。OF1F2L1L2OF1F2L1L2F1F2F2L1L2L1L2F1F2L2L1OOOF1 对比这几张图你能得出什么规律?G你能找到最小的力吗?最长力臂:支点到力的作用点的连线FbL２L１FaFcL２L１F1F3F2 F4F1哪个方向更省力？F1F2o杠杆在什么条件下平衡？探究杠杆两端的螺母有什么作用?

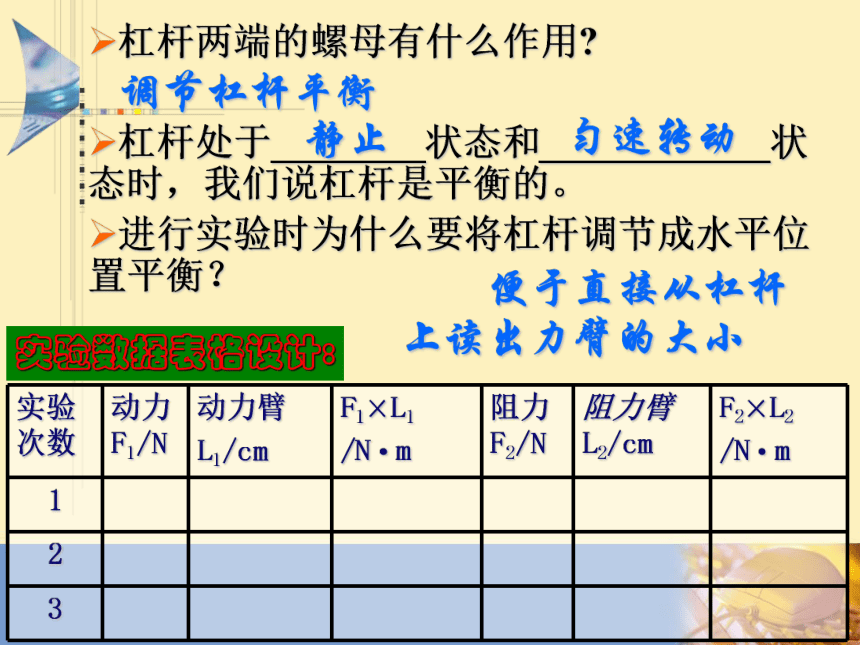

杠杆处于________状态和____________状态时，我们说杠杆是平衡的。
进行实验时为什么要将杠杆调节成水平位置平衡？实验数据表格设计:调节杠杆平衡静止匀速转动 便于直接从杠杆上读出力臂的大小杠杆平衡条件：

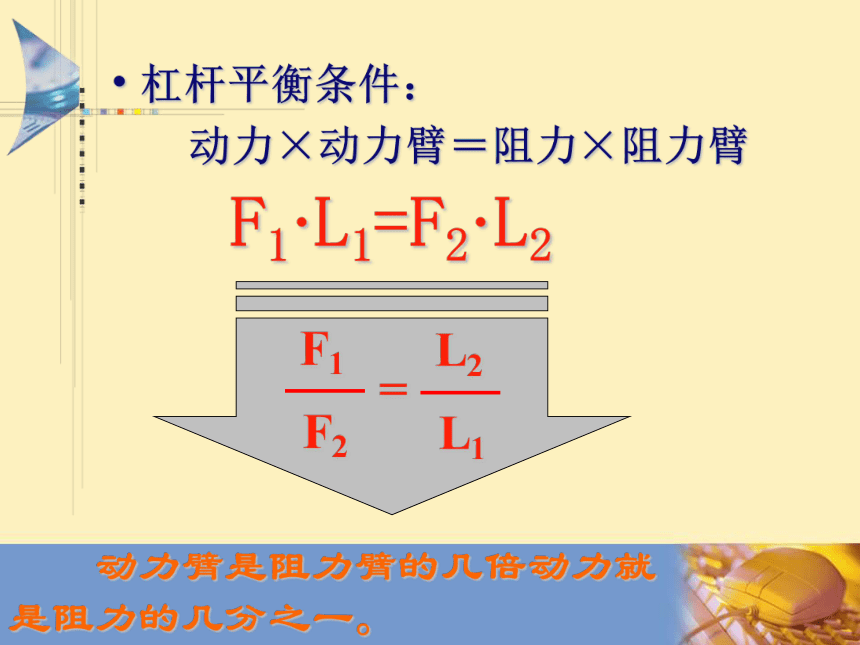

动力×动力臂＝阻力×阻力臂F1·L1=F2·L2 动力臂是阻力臂的几倍动力就是阻力的几分之一。L1>L2
F1(动力<阻力)L1F1>F2
(动力>阻力)L1=L2
F1=F2
(动力=阻力)杠杆平衡条件的分类:讨论：
如何正确选用这些剪刀？为什么？省力杠杆费力杠杆5、人体中的杠杆费力杠杆5、人体中的杠杆这些是省力还是费力杠杆?杠杆平衡条件例：如图所示，在距杠杆20厘米的B处挂有600牛的重物。要使杠杆平衡，需要在距B处60厘米的A处至少加 牛的力，且方向为 。
解析：挂在B处的生物，对杠杆的力为阻力，用F2表示，阻力臂L2＝20厘米，作用在A点的力用F1表示，当竖直向上用力是，所用动力F1最小，此时，动力臂为L1＝20厘米＋60厘米＝80厘米，如图所示。利用杠杆平衡条件，解：
F1×L1＝F2×L2，F1×80厘米＝600牛×20厘米 1、在下列工具中，属于费力杠杆的是：________；属于省力杠杆的是：________。①镊子 ②铡刀 ③钓鱼竿 ④剪铁皮的剪刀 ⑤起钉子的羊角锤 ⑥开瓶盖的起子 ⑦理发用的剪刀
2、园艺师傅合剪刀修剪树枝时，常把树枝尽量往剪刀轴靠近，这样做的目的是为了（ ）
A、增大阻力臂，减小动力移动的距离
B、减小动力臂，减小动力移动的距离
C、增大动力臂，省力 D、减小阻力臂，省力
3、用一把镊子夹取物体，手压在B
处，如图。镊子作为杠杆，支点在
____处，它是______杠杆。
（填“省力”、“费力”或“等臂”）基础过关① ③ ⑦② ④ ⑤ ⑥DA费力 1、用扳手拧生锈的螺母时工人师傅常在扳手柄 上再套一节管子，这样就比较容易地拧下螺母，这是因为（ ）
A、套上的管子较重，可以省些力
B、套上的管子较粗，使用比较方便
C、套上管子后可以用较大的力
D、套上管子后可增大力臂
2、如图一根轻质撬棒，若C点受到石块的压力FC=1560牛，AD=1.3米、BD=0.3米、
BC=0.2米，则要撬动该石块
所用的力应不少于（ ）
A、312牛 B、200牛
C、150牛 D、120牛能力提高DD3、一不法商贩，将自己的秤铊磨去一部分，则他称出来的物体质量将比实际______（填“偏大”或“偏小”）。
4、某同学做“研究杠杆的平衡条件”实验时，得到两组数据如下表所示：这两组数据中肯定有错的一组是____，如果他的操作没有错，那么，产生此组数据错误的原因是___________________
____________。偏大2动力臂和阻力臂位置填错了二、滑轮： 周边有槽，能绕固定转轴转动的轮子。是一种变形的杠杆。比较滑轮的下面两种用法，有何不同？定滑轮：工作中转轴不随物体一起运动。动滑轮：工作中转轴随物体一起运动。定滑轮的特点：定滑轮的实质是一个等臂杠杆A：支点在轴心O处。B：动力臂l1等于阻力臂l2优点：能改变力的方向；
缺点：不能省力。动滑轮的特点：A:支点在边缘O处B：动力臂l1为阻力臂l2的2倍。动力F为阻力G的1/2倍动滑轮实质是动力臂为阻力臂2倍的杠杆。优点：能省一半力；
缺点：不能改变力的方向、费一倍的距离。滑轮组的特点由一个定滑轮和一个动滑轮组成的滑轮组n=2n=2n=3滑轮组的特点：动滑轮和定滑轮组合在一起使用，既可以省力又可以改变力的方向；
动滑轮和重物的总重由几段绳子来承担，提起重物所需的力就重物和动滑轮总重力的几分之一。
滑轮组省力但费距离。几股绳子拉住动滑轮，绳子的自由端（动力的作用点）移动的距离是重物移动距离的几倍。 1、学校广场的三根旗杆的顶端都装有一种滑轮，它属于____（填“定”、“动”）；它的本质是______杠杆；使用它的好处是________
________。
2、用10牛的拉力提起重40牛的物体，可能是应用下列简单机械中的哪一种（ ）
A、定滑轮 B、动滑轮 C、杠杆
D、一个动滑轮和一个定滑轮的滑轮组
3、如图，重为500牛的重物与地面的摩擦力是100牛，为了使物体匀速移动，
必须在绳子的一端施加多大
的力？（忽略绳子和滑轮的重量，
滑轮是光滑的，不计摩擦力）基础过关定等臂改变力的方向C50牛 1、一人将一重为50牛的物体提到10米高的楼上，如果使用定滑轮、动滑轮将此物体提到同样高的楼上，不计摩擦，下面哪种情况人做功最少？（ ）
A、人拎重物上楼 B、使用定滑轮
C、使用动滑轮 D、三种情况都一样
2、用定滑轮、动滑轮和滑轮组分别提升同一物体，在不计摩擦阻力的情况下，机械效率最高的是（ ）
A、定滑轮 B、动滑轮
C、滑轮组 D、都相等能力提高BA3、如图，一滑轮组提升一重为300牛顿的物体，则拉力F为（ ）
A、等于100牛 B、大于100牛
C、等于150牛 D、大于150牛
4、如图，的滑轮组将1200牛的物
体匀速提高，已知拉力是480牛，
绳子自由端拉过的长度是4.2米，
则下列判断正确的是（ ）
A、滑轮组的机械效率约为83%
B、有用功是2016焦
C、总功是5040焦
D、有用功是336焦BA5、如图是锅炉上的安全阀，当阀门受到蒸气压强超过安全值时，阀门被顶开，蒸气跑出一部分，使锅炉内蒸气压减小（杠杆自重不计）。阀门的面积是3厘米2，要保持锅炉内的蒸气压强是1.2×105帕，试问应将多重的物体挂在杠杆的A端？OB=5厘米，OA=60厘米OBＡ
