中考复习（电学综合部分）[下学期]
图片预览
文档简介

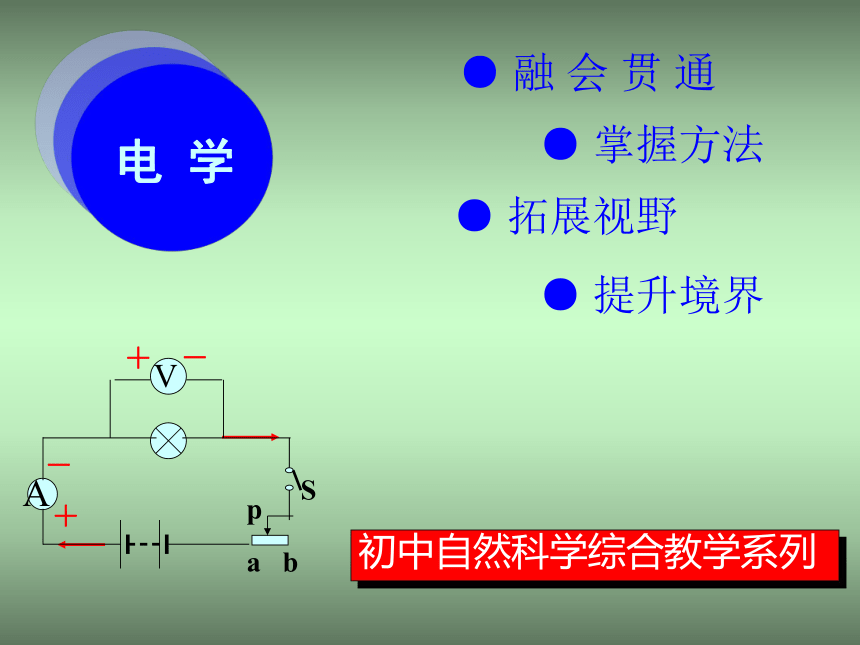

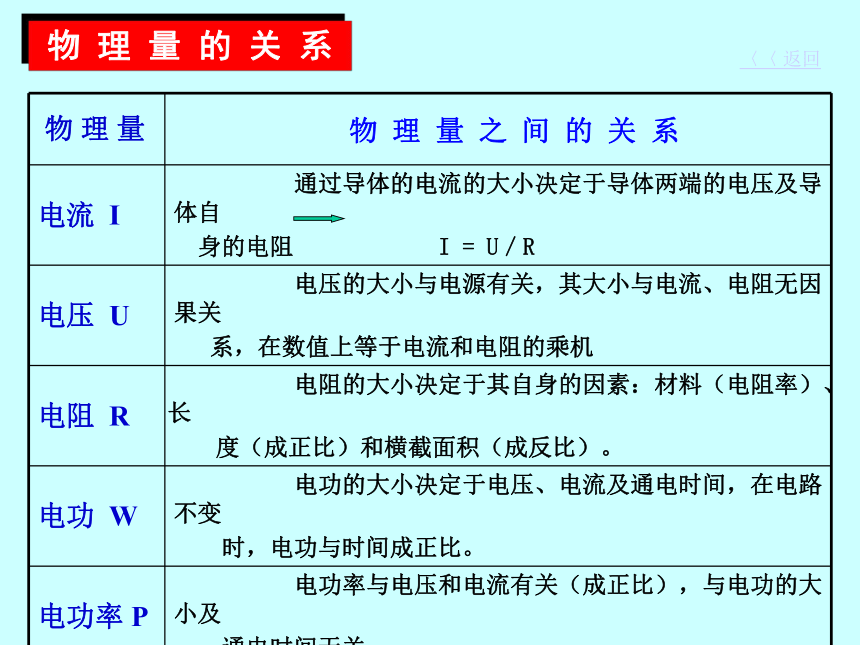

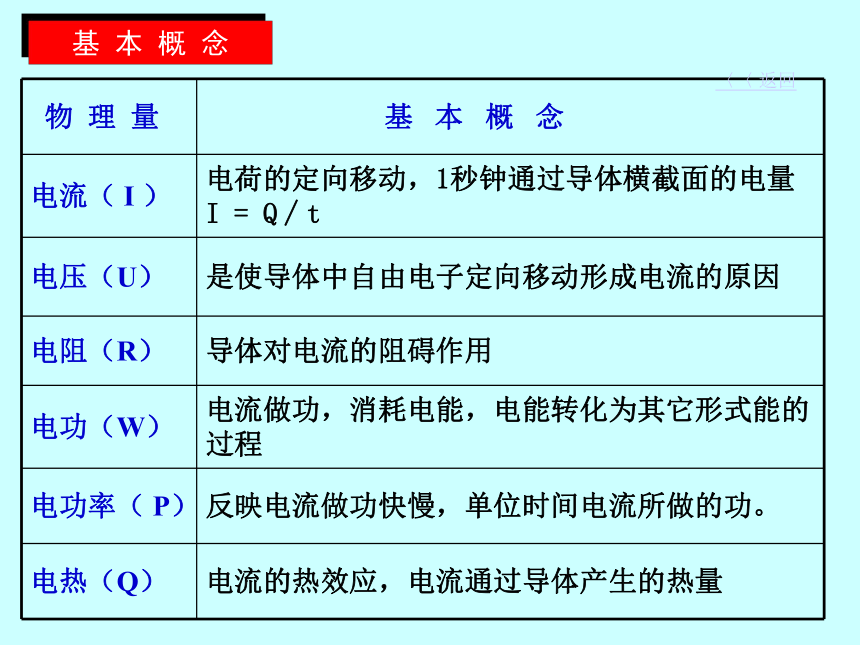

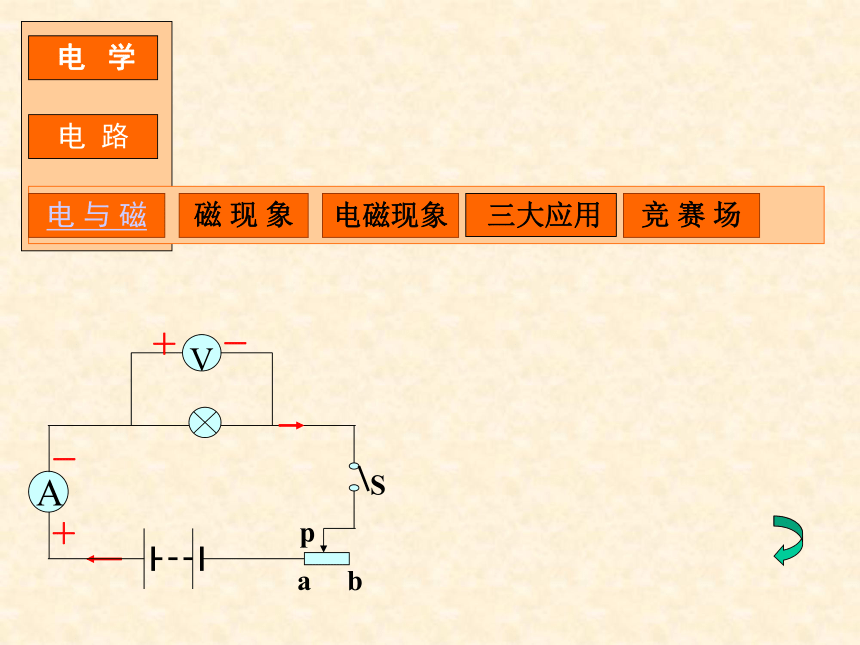

课件20张PPT。● 融 会 贯 通● 提升境界● 拓展视野● 掌握方法初中自然科学综合教学系列电 学 电 学 电 学 电 学物 理 量〈〈返回基本概念基 本 概 念〈〈 返回物 理 量 的 关 系〈〈 返回两表一器注意：为防止短路或电流超量程，连接电路时要 ：1、开关要断开； 2、变阻器滑片处最大值；3、可以试触以确定量程。 特点：电流表电阻为零，接在电路中除了测电流外，仅相当在电路 中连接一段导线，对电路结构不影响。读 数 1、串联在被测电路中；2、正确连接电流表的正负接线柱；
3、选择适当的量程； 4、不能用导线直接连在电源上。特点：电流表电阻极大，接在电路中除了测电压外，所另接在电路中 的支路可看成处断路状态，对电路结构不影响。 1、并联在被测导体两端；
2、正确连接电压表的正负接线柱； 3、选择适当的量程；当CD接入： R = 0
AB接入： R 为最大值
CA（或DA）： 0—R大
DB（或CB）： 0—R大注意：1、滑动变阻器是通过改变电阻丝的长度来改变电阻值，从而控制电路的作用；2、要“一上一下”选择接线柱连接；3、知道变阻器最大阻值，当 P 处 A、B 或中点等特殊位置时则可知道电阻值。 4、不要将变阻器直接接在电源上。 1、图中a 和 b各代表什么仪器？

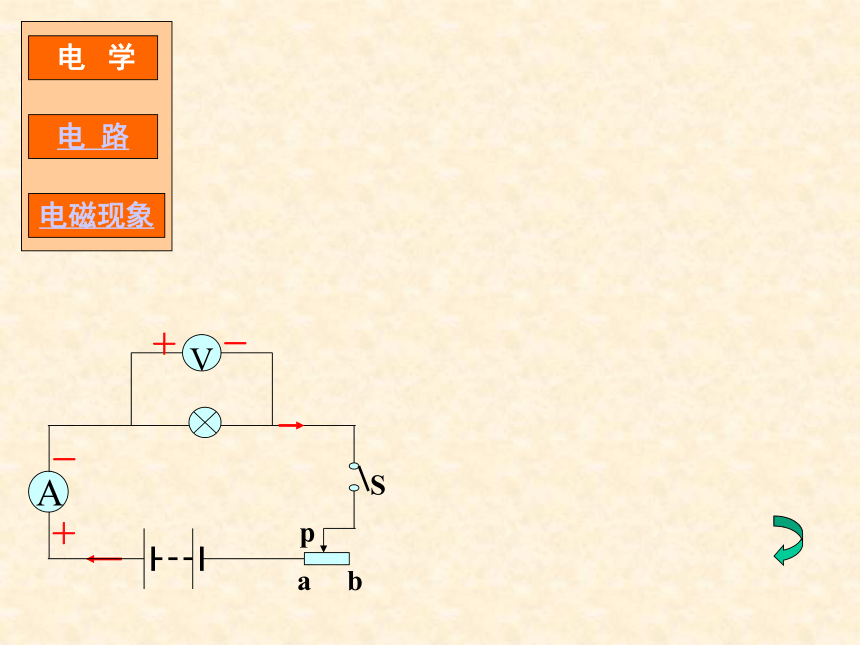

读数分别是多少？2、图中电源电压、灯丝电阻保持不变，
变阻器滑片向右滑动时，两只表的
读数怎样变化？3、图3中电源电压为18伏，灯的电阻
是 10 欧，变阻器最大电阻值是20欧，
求电流表和电压表的读数变化范围。(2)P1、如图，开关闭合时，A、B、C 三表示
数分别为1、3、2，两灯L1、L2正好正
常发光，已知L1、L2的额定功率之比为
3：1， 则可以判断： （ ）
A、ABC均为电流表； B、ABC均为电压表；
C、AB是电流表，C是电压表；
D、AB是电压表，C是电流表 。 2、如图，三个完全相等的电阻连接在电
路中，已知AB间电压为U，通过A点电
流为I，若电压表内阻很大，电流表内
组很小可以忽略，则电流表和电压表的
读数分别是：
A、1/3 I，2/3 U B、2/3 I 1/3 U
C、I ，U D、2I，2UL1L22、如图，三个完全相等的电阻连接在电
路中，已知AB间电压为U，通过A点电
流为I，若电压表内阻很大，电流表内
组很小可以忽略，则电流表和电压表的
读数分别是：
A、1/3I，2/3U B、2/3I 1/3U
C、I ，U D、2I，2UL1L2公 式 与 规 律〈 〈返回P =I 2 R串联电路：顺次逐个连接，一条电流路径，电流处处相等，一个开关，两用电器彼此制约。在时间相同时： P、W、Q、U 均与 R成正比。电路类型混联电路：R2、R3并联后与R1串联
I1= I2+I3 ，U = U1+U2（U2 = U3） I并联电路：多条电流路径，多个开关，有干路、支路电流之分，每条支路都各自与电源构成通路而独立工作，且U1 = U2，彼此不影响。在 时间相同时，P、W、Q、I 都与 R成反比。＋P = I 2 RW = P t
