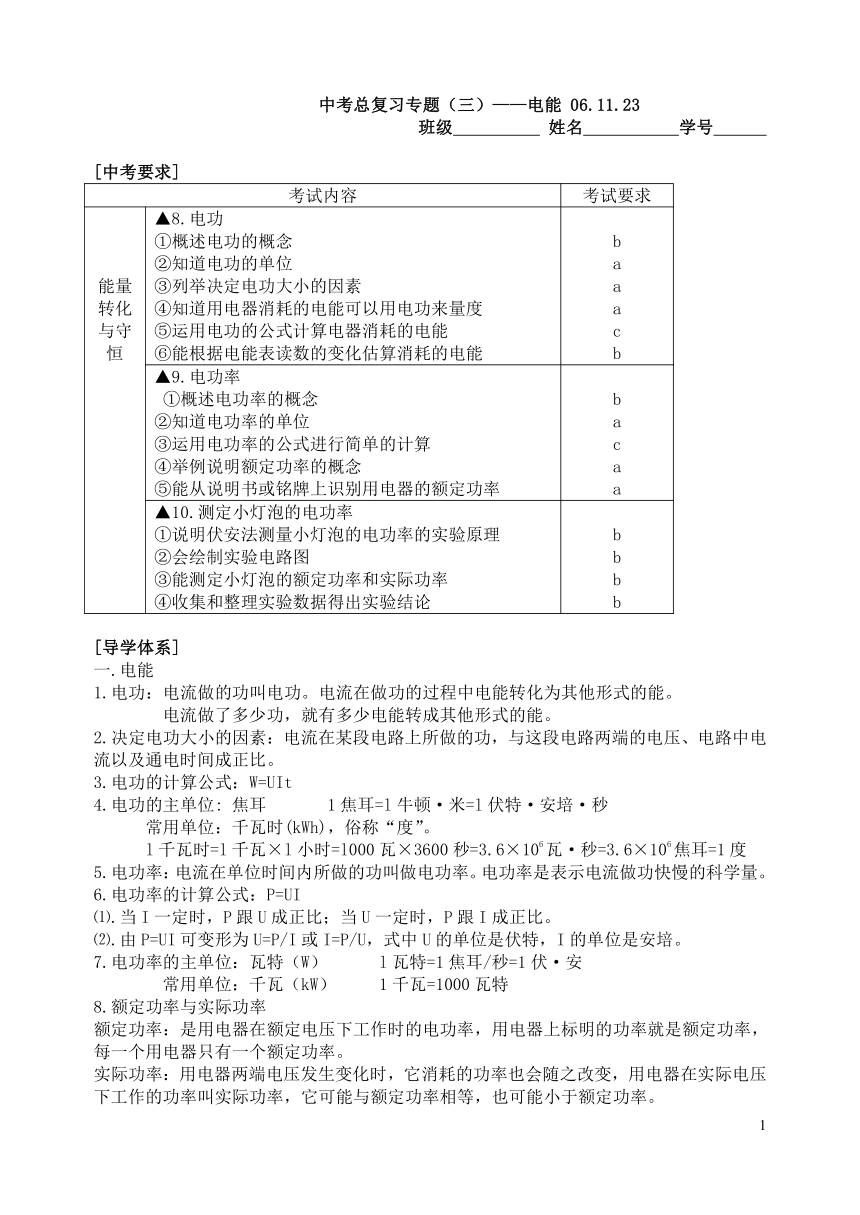

中考总复习专题（三）——电能 06.11.23
班级 姓名 学号
[中考要求]
考试内容 考试要求
能量转化与守恒 ▲8.电功①概述电功的概念②知道电功的单位③列举决定电功大小的因素④知道用电器消耗的电能可以用电功来量度⑤运用电功的公式计算电器消耗的电能⑥能根据电能表读数的变化估算消耗的电能 baaacb
▲9.电功率 ①概述电功率的概念②知道电功率的单位③运用电功率的公式进行简单的计算④举例说明额定功率的概念⑤能从说明书或铭牌上识别用电器的额定功率 bacaa
▲10.测定小灯泡的电功率①说明伏安法测量小灯泡的电功率的实验原理②会绘制实验电路图③能测定小灯泡的额定功率和实际功率④收集和整理实验数据得出实验结论 bbbb
[导学体系]
一.电能
1.电功：电流做的功叫电功。电流在做功的过程中电能转化为其他形式的能。
电流做了多少功，就有多少电能转成其他形式的能。
2.决定电功大小的因素：电流在某段电路上所做的功，与这段电路两端的电压、电路中电流以及通电时间成正比。
3.电功的计算公式：W=UIt
4.电功的主单位: 焦耳 1焦耳=l牛顿·米=l伏特·安培·秒
常用单位：千瓦时(kWh)，俗称“度”。
l千瓦时=l千瓦×l小时=l000瓦×3600秒=3.6×106瓦·秒=3.6×106焦耳=1度
5.电功率：电流在单位时间内所做的功叫做电功率。电功率是表示电流做功快慢的科学量。
6.电功率的计算公式：P=UI
⑴.当I一定时，P跟U成正比；当U一定时，P跟I成正比。
⑵.由P=UI可变形为U=P/I或I=P/U，式中U的单位是伏特，I的单位是安培。
7.电功率的主单位：瓦特（W） l瓦特=1焦耳/秒=1伏·安
常用单位：千瓦（kW） 1千瓦=1000瓦特
8.额定功率与实际功率
额定功率：是用电器在额定电压下工作时的电功率，用电器上标明的功率就是额定功率，每一个用电器只有一个额定功率。
实际功率：用电器两端电压发生变化时，它消耗的功率也会随之改变，用电器在实际电压下工作的功率叫实际功率，它可能与额定功率相等，也可能小于额定功率。

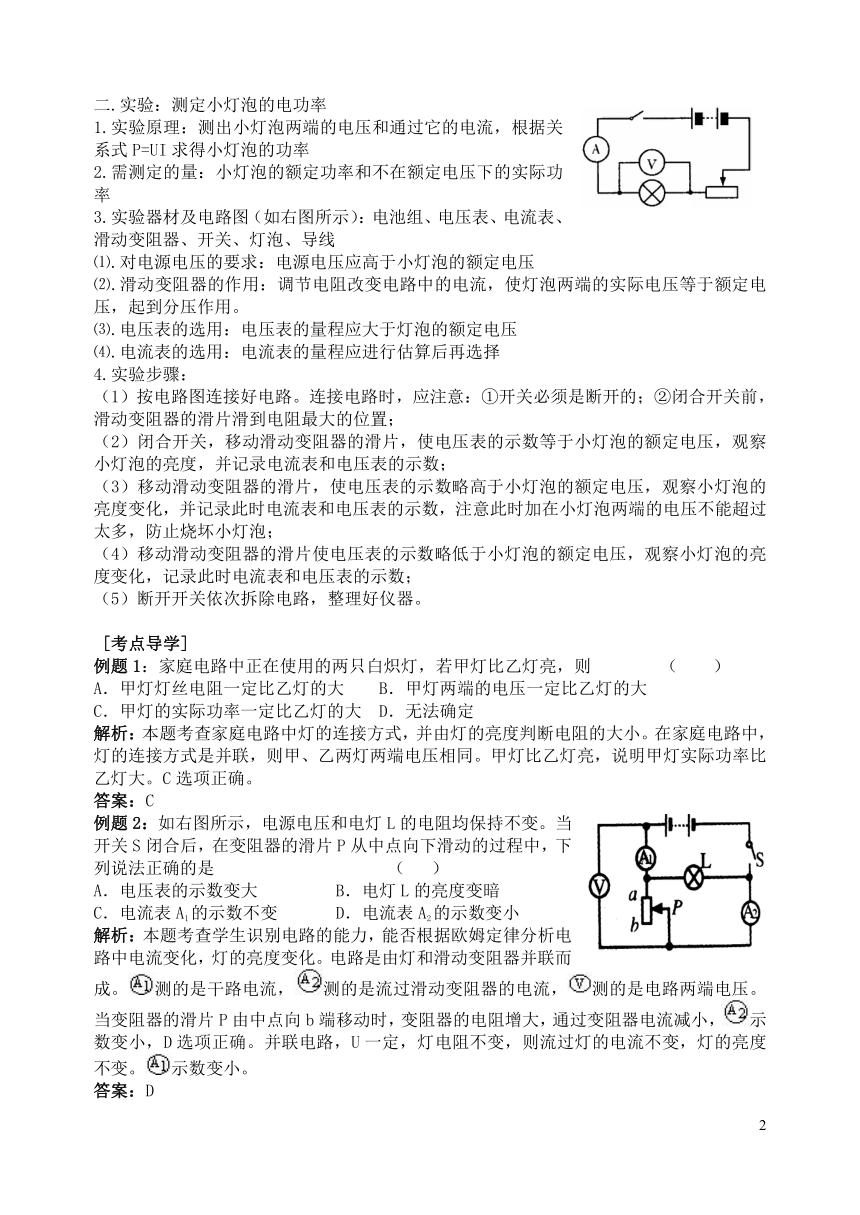

二.实验：测定小灯泡的电功率
1.实验原理：测出小灯泡两端的电压和通过它的电流，根据关系式P=UI求得小灯泡的功率
2.需测定的量：小灯泡的额定功率和不在额定电压下的实际功率
3.实验器材及电路图（如右图所示）：电池组、电压表、电流表、滑动变阻器、开关、灯泡、导线
⑴.对电源电压的要求：电源电压应高于小灯泡的额定电压
⑵.滑动变阻器的作用：调节电阻改变电路中的电流，使灯泡两端的实际电压等于额定电压，起到分压作用。
⑶.电压表的选用：电压表的量程应大于灯泡的额定电压
⑷.电流表的选用：电流表的量程应进行估算后再选择
4.实验步骤：
（1）按电路图连接好电路。连接电路时，应注意：①开关必须是断开的；②闭合开关前，滑动变阻器的滑片滑到电阻最大的位置；
（2）闭合开关，移动滑动变阻器的滑片，使电压表的示数等于小灯泡的额定电压，观察小灯泡的亮度，并记录电流表和电压表的示数；
（3）移动滑动变阻器的滑片，使电压表的示数略高于小灯泡的额定电压，观察小灯泡的亮度变化，并记录此时电流表和电压表的示数，注意此时加在小灯泡两端的电压不能超过太多，防止烧坏小灯泡；
（4）移动滑动变阻器的滑片使电压表的示数略低于小灯泡的额定电压，观察小灯泡的亮度变化，记录此时电流表和电压表的示数；
（5）断开开关依次拆除电路，整理好仪器。
[考点导学]
例题1：家庭电路中正在使用的两只白炽灯，若甲灯比乙灯亮，则 （ ）
A．甲灯灯丝电阻一定比乙灯的大 B．甲灯两端的电压一定比乙灯的大
C．甲灯的实际功率一定比乙灯的大 D．无法确定
解析：本题考查家庭电路中灯的连接方式，并由灯的亮度判断电阻的大小。在家庭电路中，灯的连接方式是并联，则甲、乙两灯两端电压相同。甲灯比乙灯亮，说明甲灯实际功率比乙灯大。C选项正确。
答案：C
例题2：如右图所示，电源电压和电灯L的电阻均保持不变。当开关S闭合后，在变阻器的滑片P从中点向下滑动的过程中，下列说法正确的是 （ ）
A．电压表的示数变大 B．电灯L的亮度变暗
C．电流表A1的示数不变 D．电流表A2的示数变小
解析：本题考查学生识别电路的能力，能否根据欧姆定律分析电路中电流变化，灯的亮度变化。电路是由灯和滑动变阻器并联而成。测的是干路电流，测的是流过滑动变阻器的电流，测的是电路两端电压。 当变阻器的滑片P由中点向b端移动时，变阻器的电阻增大，通过变阻器电流减小，示数变小，D选项正确。并联电路，U一定，灯电阻不变，则流过灯的电流不变，灯的亮度不变。示数变小。
答案：D

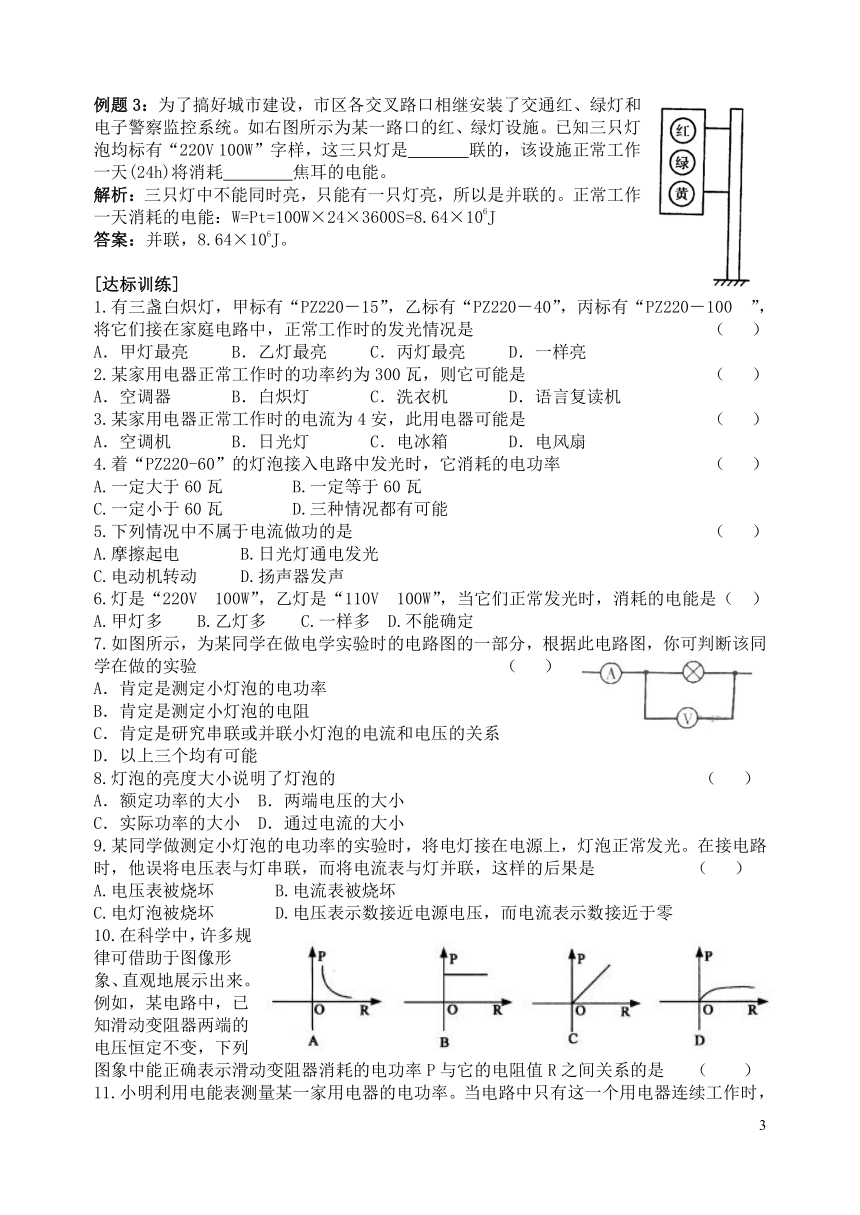

例题3：为了搞好城市建设，市区各交叉路口相继安装了交通红、绿灯和电子警察监控系统。如右图所示为某一路口的红、绿灯设施。已知三只灯泡均标有“220V 100W”字样，这三只灯是 联的，该设施正常工作一天(24h)将消耗 焦耳的电能。
解析：三只灯中不能同时亮，只能有一只灯亮，所以是并联的。正常工作一天消耗的电能：W=Pt=100W×24×3600S=8.64×106J
答案：并联，8.64×106J。
[达标训练]
1.有三盏白炽灯，甲标有“PZ220－15”，乙标有“PZ220－40”，丙标有“PZ220－100”，将它们接在家庭电路中，正常工作时的发光情况是 （ ）
A．甲灯最亮 B．乙灯最亮 C．丙灯最亮 D．一样亮
2.某家用电器正常工作时的功率约为300瓦，则它可能是 （ ）
A．空调器 B．白炽灯 C．洗衣机 D．语言复读机
3.某家用电器正常工作时的电流为4安，此用电器可能是 （ ）
A．空调机 B．日光灯 C．电冰箱 D．电风扇
4.着“PZ220-60”的灯泡接入电路中发光时，它消耗的电功率 （ ）
A.一定大于60瓦 B.一定等于60瓦
C.一定小于60瓦 D.三种情况都有可能
5.下列情况中不属于电流做功的是 （ ）
A.摩擦起电 B.日光灯通电发光
C.电动机转动 D.扬声器发声
6.灯是“220V 100W”，乙灯是“110V 100W”，当它们正常发光时，消耗的电能是（ ）
A.甲灯多 B.乙灯多 C.一样多 D.不能确定
7.如图所示，为某同学在做电学实验时的电路图的一部分，根据此电路图，你可判断该同学在做的实验 （ ）
A．肯定是测定小灯泡的电功率
B．肯定是测定小灯泡的电阻
C．肯定是研究串联或并联小灯泡的电流和电压的关系
D．以上三个均有可能
8.灯泡的亮度大小说明了灯泡的 （ ）
A．额定功率的大小 B．两端电压的大小
C．实际功率的大小 D．通过电流的大小
9.某同学做测定小灯泡的电功率的实验时，将电灯接在电源上，灯泡正常发光。在接电路时，他误将电压表与灯串联，而将电流表与灯并联，这样的后果是 （ ）
A.电压表被烧坏 B.电流表被烧坏
C.电灯泡被烧坏 D.电压表示数接近电源电压，而电流表示数接近于零
10.在科学中，许多规律可借助于图像形象、直观地展示出来。例如，某电路中，已知滑动变阻器两端的电压恒定不变，下列图象中能正确表示滑动变阻器消耗的电功率P与它的电阻值R之间关系的是 （ ）

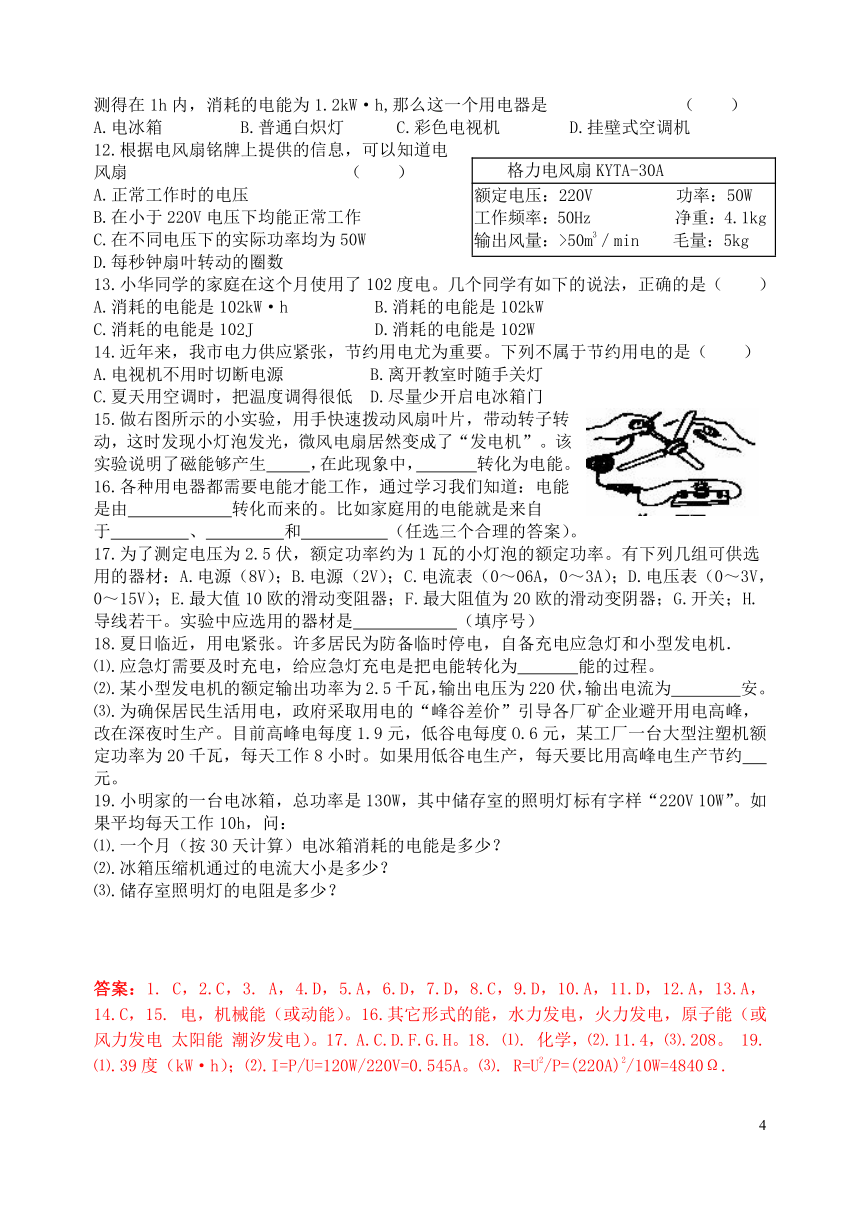

11.小明利用电能表测量某一家用电器的电功率。当电路中只有这一个用电器连续工作时，测得在1h内，消耗的电能为1.2kW·h,那么这一个用电器是 （ ）
A.电冰箱 B.普通白炽灯 C.彩色电视机 D.挂壁式空调机
格力电风扇KYTA-30A
额定电压：220V 功率：50W工作频率：50Hz 净重：4.1kg输出风量：>50m3／min 毛量：5kg
12.根据电风扇铭牌上提供的信息，可以知道电风扇 （ ）
A.正常工作时的电压
B.在小于220V电压下均能正常工作
C.在不同电压下的实际功率均为50W
D.每秒钟扇叶转动的圈数
13.小华同学的家庭在这个月使用了102度电。几个同学有如下的说法，正确的是（ ）
A.消耗的电能是102kW·h B.消耗的电能是102kW
C.消耗的电能是102J D.消耗的电能是102W
14.近年来，我市电力供应紧张，节约用电尤为重要。下列不属于节约用电的是（ ）
A.电视机不用时切断电源 B.离开教室时随手关灯
C.夏天用空调时，把温度调得很低 D.尽量少开启电冰箱门
15.做右图所示的小实验，用手快速拨动风扇叶片，带动转子转动，这时发现小灯泡发光，微风电扇居然变成了“发电机”。该实验说明了磁能够产生 ，在此现象中， 转化为电能。
16.各种用电器都需要电能才能工作，通过学习我们知道：电能是由 转化而来的。比如家庭用的电能就是来自于 、 和 （任选三个合理的答案）。
17.为了测定电压为2.5伏，额定功率约为1瓦的小灯泡的额定功率。有下列几组可供选用的器材：A.电源（8V）；B.电源（2V）；C.电流表（0～06A，0～3A）；D.电压表（0～3V，0～15V）；E.最大值10欧的滑动变阻器；F.最大阻值为20欧的滑动变阴器；G.开关；H.导线若干。实验中应选用的器材是 （填序号）
18.夏日临近，用电紧张。许多居民为防备临时停电，自备充电应急灯和小型发电机．
⑴.应急灯需要及时充电，给应急灯充电是把电能转化为 能的过程。
⑵.某小型发电机的额定输出功率为2.5千瓦，输出电压为220伏，输出电流为 安。
⑶.为确保居民生活用电，政府采取用电的“峰谷差价”引导各厂矿企业避开用电高峰，改在深夜时生产。目前高峰电每度1.9元，低谷电每度O.6元，某工厂一台大型注塑机额定功率为20千瓦，每天工作8小时。如果用低谷电生产，每天要比用高峰电生产节约 元。
19.小明家的一台电冰箱，总功率是130W，其中储存室的照明灯标有字样“220V 10W”。如果平均每天工作10h，问：
⑴.一个月（按30天计算）电冰箱消耗的电能是多少？
⑵.冰箱压缩机通过的电流大小是多少？
⑶.储存室照明灯的电阻是多少？
答案：1. C，2.C，3. A，4.D，5.A，6.D，7.D，8.C，9.D，10.A，11.D，12.A，13.A，14.C，15. 电，机械能（或动能）。16.其它形式的能，水力发电，火力发电，原子能（或风力发电 太阳能 潮汐发电）。17. A.C.D.F.G.H。18. ⑴. 化学，⑵.11.4，⑶.208。 19.⑴.39度（kW·h）；⑵.I=P/U=120W/220V=0.545A。⑶. R=U2/P=(220A)2/10W=4840Ω.

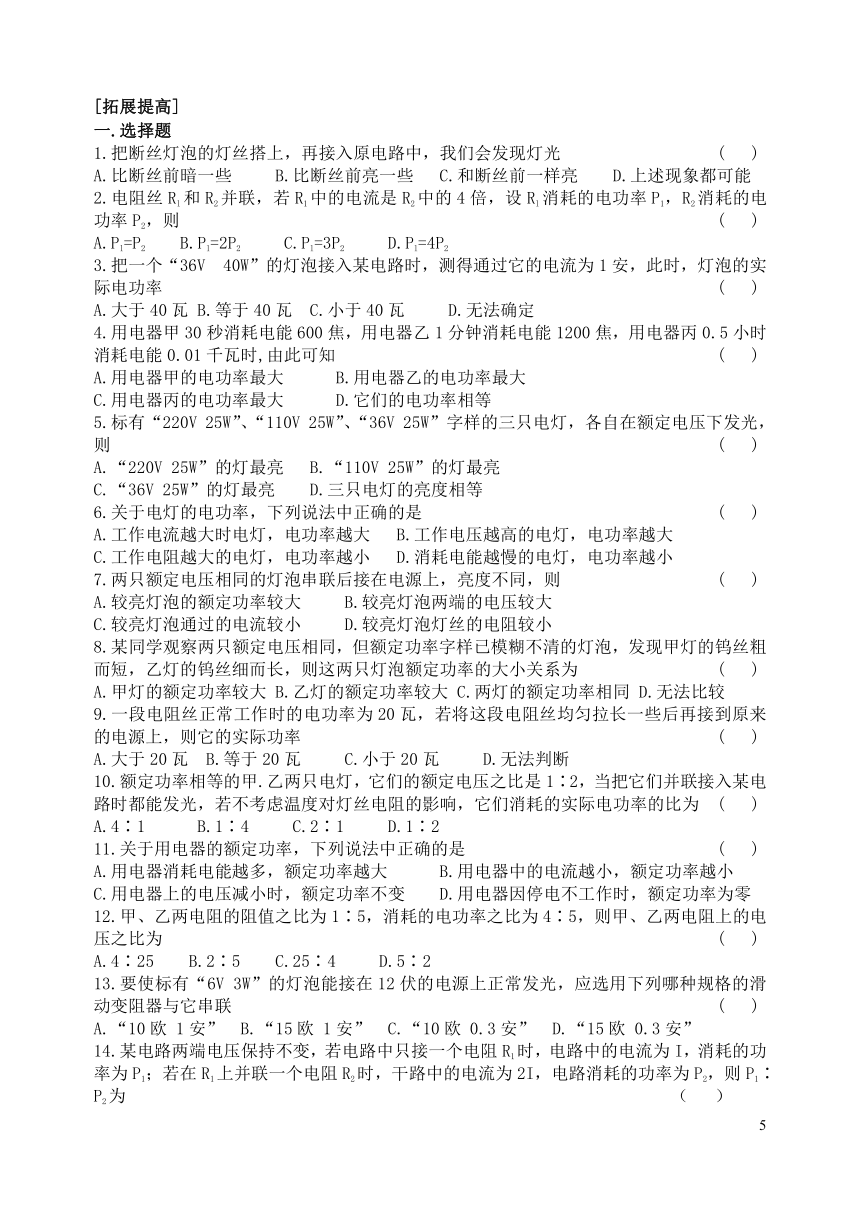

[拓展提高]
一.选择题
1.把断丝灯泡的灯丝搭上，再接入原电路中，我们会发现灯光 ( )
A.比断丝前暗一些 B.比断丝前亮一些 C.和断丝前一样亮 D.上述现象都可能
2.电阻丝Rl和R2并联，若R1中的电流是R2中的4倍，设Rl消耗的电功率P1，R2消耗的电功率P2，则 ( )
A.Pl=P2 B.Pl=2P2 C.Pl=3P2 D.Pl=4P2
3.把一个“36V 40W”的灯泡接入某电路时，测得通过它的电流为1安，此时，灯泡的实际电功率 ( )
A.大于40瓦 B.等于40瓦 C.小于40瓦 D.无法确定
4.用电器甲30秒消耗电能600焦，用电器乙1分钟消耗电能1200焦，用电器丙0.5小时消耗电能0.01千瓦时,由此可知 ( )
A.用电器甲的电功率最大 B.用电器乙的电功率最大
C.用电器丙的电功率最大 D.它们的电功率相等
5.标有“220V 25W”、“110V 25W”、“36V 25W”字样的三只电灯，各自在额定电压下发光，则 ( )
A.“220V 25W”的灯最亮 B.“110V 25W”的灯最亮
C.“36V 25W”的灯最亮 D.三只电灯的亮度相等
6.关于电灯的电功率，下列说法中正确的是 ( )
A.工作电流越大时电灯，电功率越大 B.工作电压越高的电灯，电功率越大
C.工作电阻越大的电灯，电功率越小 D.消耗电能越慢的电灯，电功率越小
7.两只额定电压相同的灯泡串联后接在电源上，亮度不同，则 ( )
A.较亮灯泡的额定功率较大 B.较亮灯泡两端的电压较大
C.较亮灯泡通过的电流较小 D.较亮灯泡灯丝的电阻较小
8.某同学观察两只额定电压相同，但额定功率字样已模糊不清的灯泡，发现甲灯的钨丝粗而短，乙灯的钨丝细而长，则这两只灯泡额定功率的大小关系为 ( )
A.甲灯的额定功率较大 B.乙灯的额定功率较大 C.两灯的额定功率相同 D.无法比较
9.一段电阻丝正常工作时的电功率为20瓦，若将这段电阻丝均匀拉长一些后再接到原来的电源上，则它的实际功率 ( )
A.大于20瓦 B.等于20瓦 C.小于20瓦 D.无法判断
10.额定功率相等的甲.乙两只电灯，它们的额定电压之比是1∶2，当把它们并联接入某电路时都能发光，若不考虑温度对灯丝电阻的影响，它们消耗的实际电功率的比为 ( )
A.4∶1 B.1∶4 C.2∶1 D.1∶2
11.关于用电器的额定功率，下列说法中正确的是 ( )
A.用电器消耗电能越多，额定功率越大 B.用电器中的电流越小，额定功率越小
C.用电器上的电压减小时，额定功率不变 D.用电器因停电不工作时，额定功率为零
12.甲、乙两电阻的阻值之比为1∶5，消耗的电功率之比为4∶5，则甲、乙两电阻上的电压之比为 ( )
A.4∶25 B.2∶5 C.25∶4 D.5∶2
13.要使标有“6V 3W”的灯泡能接在12伏的电源上正常发光，应选用下列哪种规格的滑动变阻器与它串联 ( )
A.“10欧 1安” B.“15欧 1安” C.“10欧 0.3安” D.“15欧 0.3安”
14.某电路两端电压保持不变，若电路中只接一个电阻R1时，电路中的电流为I，消耗的功率为P1；若在R1上并联一个电阻R2时，干路中的电流为2I，电路消耗的功率为P2，则P1∶P2为 （ ）
A.1∶2 B.2∶1 C.3∶1 D.1∶3
15.有甲、乙两盏灯，分别标有“220V 100W”和“110V 25W”，那么 ( )
A.甲、乙两灯都正常发光时，通过甲灯的电流是通过乙灯电流的2倍
B.甲、乙灯串联后接入同一电路时，甲、乙两灯两端的电压不相等
C.甲灯在110伏的电压下工作时，实际电功率是50瓦 D.甲灯电阻是乙灯电阻的2倍
16.如右图所示的电路中，电源电压不变，当开关S闭合时，电灯L
恰好正常发光。若使滑动变阻器的滑片P向左移动，则 （ ）
A.电流表示数变小，灯L的实际功率变小，小泡变暗
B.电流表示数变大，灯L的实际功率变大，灯泡变亮
C.电流表示数变小，灯L的实际功率变大，灯泡变亮
D.电流表示数变大，灯L的实际功率变小，灯泡变暗
17.两个定值电阻R1和R2，已知R1＞R2，串联后接入电压为U的电源上，功率分别为P1和P2，将R1和R2并联后仍接在电压为U的电源上，功率分别为PA和PB，则 （ ）
A.P1＋P218.两只电阻的规格分别为“5Ω 45W”和“10Ω 40W”，如果把它们并联在电路中，则电路中允许通过的最大电流是 （ ）
A.4安培 B.4.5安培 C.5安培 D.5.5安培
19.一只汽车上用的灯泡上标有“12V ××W”（××未印清），为了确定该灯泡的额定功率，下述方法中最佳方案是 （ ）
A.接入12V电源，使之正常发光，再与有标记的灯泡比亮度进行判断
B.在实验室用干电池.电流表和电压表等器材用伏安法测出灯丝电阻，再用P=U2/R计算
C.接入12V电路中，测出通过灯泡的电流，再用P=UI计算
D.直接与其它标有“12V”的灯泡从外观上比较确定
20.如右图电路中，a.b是两只电表，则 （ ）
A.a是电流表，b是电压表 B.a、b都是电流表
C.a是电压表，b是电流表 D.a、b都是电压表
21.两个灯泡L1和L2，L1标有“6V 3W”的字样，L2没有标记，测得L2的电阻是6欧，把它们串联接入某电路中时，两灯均能正常发光，则该电路两端的电压和L2的额定功率分别是 ( )
A.9V，3W B.9V，1.5W C.12V，3W D.12V，1.5W
22.如右图所示，未知电阻Rx和定值电阻R=6Ω用不同方式分别连接在同一电压下时电压表和电流表读数为4伏特和4安培，则 （ ）
A.Rx的阻值一定大于6欧姆 B.Rx的阻值一定小于6欧姆
C.根据已知条件不可能求出Rx的值 D.根据已知条件不可能求出电压U的大小
23.某同学做测小灯泡功率实验时，将电灯接在电源上，灯泡正常发光。在接电路时，他误将电压表与灯串联，而将电流表与灯并联，这样的后果是 （ ）
A.电压表被烧坏 B.电流表被烧坏 C.电灯泡被烧坏
D.电压表示数接近电源电压，而电流表示数接近于零
24.把两段粗细不同，长短相同的铜导线串联后接在电路中，电路闭合后，则 （ ）
A.粗导线中的电流大，其两端的电压也大 B.粗导线中的电流小，其两端的电压也小
C.两段导线中的电流相同，两段导线的两端电压也相等
D.细导线的电阻大，它消耗的电功率也大
25.将一个标有“20V 10W”的灯泡与一个最大阻值为40欧的滑动变阻器串联，接在20V的电源上。闭合开关移动滑片的过程中，灯泡功率的变化范围是 （ ）
A.0W～10W B.2.5W～10W C.5W～10W D.10W～20W
26.在测定小灯泡功率的实验中，若调节变阻器使灯泡两端电压高于额定电压的1/5时，则小灯泡的实际功率与额定功率之比是 （ ）
A.36∶25 B.25∶36 C.6∶5 D.5∶6
27.根据灯泡铭牌（如右图）所给信息判断，下列说法正确的是 （ ）
A.灯泡适宜在25伏的电路中使用 B.灯泡在电压低于220伏时，就不发光
C.灯泡在任何情况下工作时，电功率都是25瓦
D.灯泡在220伏的电压下工作时，电功率是25瓦
28.有5Ω和10Ω的两个定值电阻，先将它们串联，后将它们并联接在同一个电源上，则关于它们两端的电压和消耗的电功率的关系是 ( )
A.串联时，电压之比是1∶2，电功率之比是2∶1
B.串联时，电压之比是2∶1，电功率之比是1∶2
C.并联时，电压之比是1∶1，电功率之比是2∶1
D.并联时，电压之比是1∶1，电功率之比是1∶2
29.右图是伏安法测小灯泡电阻、功率的实验电路图。小灯泡正常工作时，两电表的示数如右图所示，则下列说法中不正确的是（ ）
A.在连接电路时，应将开关断开，并将变阻器阻值调至最大值
B.小灯泡的额定功率为0.72W，此时的电阻为8Ω
C.如果将滑片P向a端滑动，则电压表的示数将变大
D.如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率
30.某同学做电学实验时，电路如右图所示，已知他所用的电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，S闭合后，在实验操作无误的情况下，正确的说法是 ( )
A.电流表的最大示数为0.6A B.滑动变阻器消耗的最小功率为0W
C.电压表的最小示数为1V D.电阻R0消耗的最大功率为1.8W
二.填空题
31.有一台洗衣机工作了0.5小时，电流做功3.6×105焦，这段时间内该洗衣机消耗的电能是 焦，合 千瓦时。
32.一只电熨斗发热体的电阻是96.8欧，当把它接在家庭照明电路上使用时，电熨斗的电功率为 瓦， 小时耗电1千瓦时。
33.标有“36V40W”的两只电阻，若将它们并联后接在36伏的电源上，则每只电阻的实际功率为 瓦；若将它们串联后接在36伏的电源上，则每只电阻的实际功率为 瓦。
34.有一电能表，标有“3000R／kWh”字样。在该电能表的转盘转过15转的时间内，电路消耗的电能为 焦。
35.串联在电路中的甲.乙两只灯泡，甲灯比乙灯亮，则 灯的电阻较大 ，若将它们并联在电路中，则 灯较暗。
36.如右图所示，电源电压U恒定，电流表示数为2安培。设R1与R2并联的总电阻为R，若R1∶R=4∶3，电阻R2消耗的电功率为2.5瓦特，则电阻R2为 欧姆。
37.甲灯标有“36V 7.2W”，乙灯标有“12V 1.2W”，将它们串联后接在某电源上时，其中的一只灯泡恰能正常发光，这正常发光的灯泡是 灯，电源的电压是 伏。
38.两个等值电阻串联在220伏的电源上时，总电阻为Rl，消耗的总功率为P1；并联在110伏的电源上时，总电阻为R2，消耗的总功率为P2 .则R1∶R2＝ ，P1∶P2＝ 。
39.把一个“8V 2W”灯接在一个12V的电源上，为使灯正常发光，应串联一个 欧姆的电阻。
40.如右图所示，开关S闭合后，灯L正常发光，若把电源电压提高到原来3倍，同时调整滑动变阻器的滑片的位置，使电流表的示数变为原来二分之一，则灯L的实际功率变为原来的 倍。
41.将阻值为R1的电阻器与阻值R2＝4欧的电阻器串联后接在由干电池组成的串联电池组两端。通电后电阻器的实际功率为它额定功率的4/9，电路中的电流为1安，若将电阻器R1直接接到电池组两端，电阻器R1的功率恰为额定功率，则电池组的电压等于 伏。
42.如右图所示是用来测定额定电压为2.5伏的小灯泡的额定功率，(1)图中C表应是 表，D表应是 表。(2)当合上开关时，发现灯泡两端电压为2伏，这时滑片P应向 方移动，直到表的指针为 时，灯泡正常发光。这时应记录的数据是 ，灯泡额定功率的表达式P＝ 。(3)上述实验中如果D表有读数，C表无读数，毛病可能是 ；若C表有读数，D表无读数，毛病可能是 。
43.测额定电压为2.5伏特的小灯泡的额定功率：⑴.在右左图中画出用电压表测小灯泡电压的连接方法。（用3伏特量程，连线不得交叉）⑵.闭合开关前，滑动变阻器的滑片应置于 端。（填“A”或“B”）⑶.调整滑动变阻器，使电压表示数为2.5伏特时，电流表示数如上右图所示，通过小灯泡的电流为 安培。⑷.小灯泡的额定功率为 瓦特。
44.两电阻阻值之比R1:R2=1:2，把它们分别串联.并联接至同一电压下的电路中时，电路中两次总电流之比为 。
型号 SP-988 额定功率 150OW
额定电压 220V 额定频率 50Hz
额定容量 1.6L
45.右表是某电水壶的铭牌，从铭牌中可知，在额定电压下通过电水壶的电流是 A，1分钟内消耗的电能为 。
46.学生用的语言复读机工作电压是6V，在工作电流是250mA时，则此复读机消耗的功率是 W， 若此复读机连续工作30min，电流做的功是 J。
47.一天强强安装好一只3W的节能灯，告诉爷爷这盏节能灯让它通宵亮着，这样您夜间常起床就方便安全了。爷爷听了直摇头说，这样太浪费了。强强说不会的，1kWh的电费是0.42元，如每晚灯亮10h，一个月（30天计）只要多用电费 元。
三.计算题
48.如右图所示是小明同学安装的家用调光灯电路图，灯泡上标有“PZ220—40”字样，滑动变阻器的最大阻值为1210Ω，求：
⑴.该灯泡正常发光时的电阻和电流；⑵.灯泡两端的最小电压；
⑶.台灯功率的调节范围。（不计温度对灯丝电阻的影响）
一、选择题
1.把断丝灯泡的灯丝搭上，再接入原电路中，我们会发现灯光 ( B )
A.比断丝前暗一些 B.比断丝前亮一些 C.和断丝前一样亮 D.上述现象都可能
2.电阻丝Rl和R2并联，若R1中的电流是R2中的4倍，设Rl消耗的电功率P1，R2消耗的电功率P2，则 A.Pl=P2 B.Pl=2P2 C.Pl=3P2 D.Pl=4P2 ( D )
3.把一个“36V 40W”的灯泡接入某电路时，测得通过它的电流为1安，此时，灯泡的实际电功率 A.大于40瓦 B.等于40瓦 C.小于40瓦 D.无法确定 ( C )
4.用电器甲30秒消耗电能600焦，用电器乙1分钟消耗电能1200焦，用电器丙0.5小时消耗电能0.01千瓦时,由此可知 ( D )
A.用电器甲的电功率最大 B.用电器乙的电功率最大
C.用电器丙的电功率最大 D.它们的电功率相等
5.标有“220V 25W”、“110V 25W”、“36V 25W”字样的三只电灯，各自在额定电压下发光，则 ( D )
A.“220V 25W”的灯最亮 B.“110V 25W”的灯最亮
C.“36V 25W”的灯最亮 D.三只电灯的亮度相等
6.关于电灯的电功率，下列说法中正确的是 ( D )
A.工作电流越大时电灯，电功率越大 B.工作电压越高的电灯，电功率越大
C.工作电阻越大的电灯，电功率越小 D.消耗电能越慢的电灯，电功率越小
7.两只额定电压相同的灯泡串联后接在电源上，亮度不同，则 ( B )
A.较亮灯泡的额定功率较大 B.较亮灯泡两端的电压较大
C.较亮灯泡通过的电流较小 D.较亮灯泡灯丝的电阻较小
8.某同学观察两只额定电压相同，但额定功率字样已模糊不清的灯泡，发现甲灯的钨丝粗而短，乙灯的钨丝细而长，则这两只灯泡额定功率的大小关系为 ( A )
A.甲灯的额定功率较大 B.乙灯的额定功率较大 C.两灯的额定功率相同 D.无法比较
9.一段电阻丝正常工作时的电功率为20瓦，若将这段电阻丝均匀拉长一些后再接到原来的电源上，则它的实际功率 ( C )
A.大于20瓦 B.等于20瓦 C.小于20瓦 D.无法判断
10.额定功率相等的甲.乙两只电灯，它们的额定电压之比是1∶2，当把它们并联接入某电路时都能发光，若不考虑温度对灯丝电阻的影响，它们消耗的实际电功率的比为 ( A )
A.4∶1 B.1∶4 C.2∶1 D.1∶2
11.关于用电器的额定功率，下列说法中正确的是 ( C )
A.用电器消耗电能越多，额定功率越大 B.用电器中的电流越小，额定功率越小
C.用电器上的电压减小时，额定功率不变 D.用电器因停电不工作时，额定功率为零
12.甲、乙两电阻的阻值之比为1∶5，消耗的电功率之比为4∶5，则甲、乙两电阻上的电压之比为 A.4∶25 B.2∶5 C.25∶4 D.5∶2 ( B )
13.要使标有“6V 3W”的灯泡能接在12伏的电源上正常发光，应选用下列哪种规格的滑动变阻器与它串联 ( B )
A.“10欧 1安” B.“15欧 1安” C.“10欧 0.3安” D.“15欧 0.3安”
14.某电路两端电压保持不变，若电路中只接一个电阻R1时，电路中的电流为I，消耗的功率为P1；若在R1上并联一个电阻R2时，干路中的电流为2I，电路消耗的功率为P2，则P1∶P2为 A.1∶2 B.2∶1 C.3∶1 D.1∶3 （ A ）
15.有甲、乙两盏灯，分别标有“220V 100W”和“110V 25W”，那么 ( A )
A.甲、乙两灯都正常发光时，通过甲灯的电流是通过乙灯电流的2倍
B.甲、乙灯串联后接入同一电路时，甲、乙两灯两端的电压不相等
C.甲灯在110伏的电压下工作时，实际电功率是50瓦 D.甲灯电阻是乙灯电阻的2倍
16.如右图所示的电路中，电源电压不变，当开关S闭合时，电灯L
恰好正常发光。若使滑动变阻器的滑片P向左移动，则 （ B ）
A.电流表示数变小，灯L的实际功率变小，小泡变暗
B.电流表示数变大，灯L的实际功率变大，灯泡变亮
C.电流表示数变小，灯L的实际功率变大，灯泡变亮
D.电流表示数变大，灯L的实际功率变小，灯泡变暗
17.两个定值电阻R1和R2，已知R1＞R2，串联后接入电压为U的电源上，功率分别为P1和P2，将R1和R2并联后仍接在电压为U的电源上，功率分别为PA和PB，则 （ A ）
A.P1＋P218.两只电阻的规格分别为“5Ω 45W”和“10Ω 40W”，如果把它们并联在电路中，则电路中允许通过的最大电流是 （ B ）
A.4安培 B.4.5安培 C.5安培 D.5.5安培
19.一只汽车上用的灯泡上标有“12V ××W”（××未印清），为了确定该灯泡的额定功率，下述方法中最佳方案是 （ C ）
A.接入12V电源，使之正常发光，再与有标记的灯泡比亮度进行判断
B.在实验室用干电池.电流表和电压表等器材用伏安法测出灯丝电阻，再用P=U2/R计算
C.接入12V电路中，测出通过灯泡的电流，再用P=UI计算
D.直接与其它标有“12V”的灯泡从外观上比较确定
20.如右图电路中，a.b是两只电表，则 （ A ）
A.a是电流表，b是电压表 B.a、b都是电流表
C.a是电压表，b是电流表 D.a、b都是电压表
21.两个灯泡L1和L2，L1标有“6V 3W”的字样，L2没有标记，测得L2的电阻是6欧，把它们串联接入某电路中时，两灯均能正常发光，则该电路两端的电压和L2的额定功率分别是 ( B )
A.9V，3W B.9V，1.5W C.12V，3W D.12V，1.5W
22.如右图所示，未知电阻Rx和定值电阻R=6Ω用不同方式分别连接在同一电压下时电压表和电流表读数为4伏特和4安培，则 （ B ）
A.Rx的阻值一定大于6欧姆 B.Rx的阻值一定小于6欧姆
C.根据已知条件不可能求出Rx的值 D.根据已知条件不可能求出电压U的大小
23.某同学做测小灯泡功率实验时，将电灯接在电源上，灯泡正常发光。在接电路时，他误将电压表与灯串联，而将电流表与灯并联，这样的后果是 （ D ）
A.电压表被烧坏 B.电流表被烧坏 C.电灯泡被烧坏
D.电压表示数接近电源电压，而电流表示数接近于零
24.把两段粗细不同，长短相同的铜导线串联后接在电路中，电路闭合后，则 （ D ）
A.粗导线中的电流大，其两端的电压也大 B.粗导线中的电流小，其两端的电压也小
C.两段导线中的电流相同，两段导线的两端电压也相等
D.细导线的电阻大，它消耗的电功率也大
25.将一个标有“20V 10W”的灯泡与一个最大阻值为40欧的滑动变阻器串联，接在20V的电源上。闭合开关移动滑片的过程中，灯泡功率的变化范围是 （ B ）
A.0W～10W B.2.5W～10W C.5W～10W D.10W～20W
26.在测定小灯泡功率的实验中，若调节变阻器使灯泡两端电压高于额定电压的1/5时，则小灯泡的实际功率与额定功率之比是 （ A ）
A.36∶25 B.25∶36 C.6∶5 D.5∶6
27.根据灯泡铭牌（如右图）所给信息判断，下列说法正确的是 （ D ）
A.灯泡适宜在25伏的电路中使用 B.灯泡在电压低于220伏时，就不发光
C.灯泡在任何情况下工作时，电功率都是25瓦
D.灯泡在220伏的电压下工作时，电功率是25瓦
28.有5Ω和10Ω的两个定值电阻，先将它们串联，后将它们并联接在同一个电源上，则关于它们两端的电压和消耗的电功率的关系是 ( C )
A.串联时，电压之比是1∶2，电功率之比是2∶1 B.串联时，电压之比是2∶1，电功率之比是1∶2 C.并联时，电压之比是1∶1，电功率之比是2∶1
D.并联时，电压之比是1∶1，电功率之比是1∶2
29.右图是伏安法测小灯泡电阻、功率的实验电路图。小灯泡正常工作时，两电表的示数如右图所示，则下列说法中不正确的是（ D ）
A.在连接电路时，应将开关断开，并将变阻器阻值调至最大值
B.小灯泡的额定功率为0.72W，此时的电阻为8Ω C.如果将滑片P向a端滑动，则电压表的示数将变大 D.如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率
30.某同学做电学实验时，电路如右图所示，已知他所用的电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，S闭合后，在实验操作无误的情况下，正确的说法是 ( C )
A.电流表的最大示数为0.6A B.滑动变阻器消耗的最小功率为0W
C.电压表的最小示数为1V D.电阻R0消耗的最大功率为1.8W
二.填空题
31.有一台洗衣机工作了0.5小时，电流做功3.6×105焦，这段时间内该洗衣机消耗的电能是_ 3.6×105 焦，合__0.1 _千瓦时。
32.一只电熨斗发热体的电阻是96.8欧，当把它接在家庭照明电路上使用时，电熨斗的电功率为___500__瓦，___2_ 小时耗电1千瓦时。
33.标有“36V 40W”的两只电阻，若将它们并联后接在36伏的电源上，则每只电阻的实际功率为__40_瓦；若将它们串联后接在36伏的电源上，则每只电阻的实际功率为_10_瓦。
34.有一电能表，标有“3000R／kWh”字样。在该电能表的转盘转过15转的时间内，电路消耗的电能为__1.8×104 焦。
35.串联在电路中的甲.乙两只灯泡，甲灯比乙灯亮，则___甲__灯的电阻较大 ，若将它们并联在电路中，则___甲__灯较暗。
36.如右图所示，电源电压U恒定，电流表示数为2安培。设R1与R2并联的总电阻为R，若R1∶R=4∶3，电阻R2消耗的电功率为2.5瓦特，则电阻R2为 10 欧姆。
37.甲灯标有“36V 7.2W”，乙灯标有“12V 1.2W”，将它们串联后接在某电源上时，其中的一只灯泡恰能正常发光，这正常发光的灯泡是__乙__灯，电源的电压是__30__伏。
38.两个等值电阻串联在220伏的电源上时，总电阻为Rl，消耗的总功率为P1；并联在110伏的电源上时，总电阻为R2，消耗的总功率为P2 .则R1∶R2＝__4∶1_，P1∶P2＝__1∶1_。
39.把一个“8V 2W”灯接在一个12V的电源上，为使灯正常发光，应串联一个__16____欧姆的电阻。
40.如右图所示，开关S闭合后，灯L正常发光，若把电源电压提高到原来3倍，同时调整滑动变阻器的滑片的位置，使电流表的示数变为原来二分之一，则灯L的实际功率变为原来的 1/4 倍。
41.将阻值为R1的电阻器与阻值R2＝4欧的电阻器串联后接在由干电池组成的串联电池组两端。通电后电阻器的实际功率为它额定功率的4/9，电路中的电流为1安，若将电阻器R1直接接到电池组两端，电阻器R1的功率恰为额定功率，则电池组的电压等于 12 伏。
42.如右图所示是用来测定额定电压为2.5伏的小灯泡的额定功率，(1)图中C表应是 电压 表，D表应是 电流 表。(2)当合上开关时，发现灯泡两端电压为2伏，这时滑片P应向 右 方移动，直到表的指针为 2.5伏 时，灯泡正常发光。这时应记录的数据是
电流表的示数 ，灯泡额定功率的表达式P＝ UI 。(3)上述实验中如果D表有读数，C表无读数，毛病可能是 L短路或C表断路 ；若C表有读数，D表无读数，毛病可能是 L断路 。
43.测额定电压为2.5伏特的小灯泡的额定功率：⑴.在右左图中画出用电压表测小灯泡电压的连接方法。（用3伏特量程，连线不得交叉）⑵.闭合开关前，滑动变阻器的滑片应置于__B___端。（填“A”或“B”）⑶.调整滑动变阻器，使电压表示数为2.5伏特时，电流表示数如上右图所示，通过小灯泡的电流为__0.2___安培。⑷.小灯泡的额定功率为__0.5__瓦特。
44.两电阻阻值之比R1:R2=1:2，把它们分别串联.并联接至同一电压下的电路中时，电路中两次总电流之比为___2∶9______。
型号 SP-988 额定功率 150OW
额定电压 220V 额定频率 50Hz
额定容量 1.6L
45.右表是某电水壶的铭牌，从铭牌中可知，在额定电压下通过电水壶的电流是 75/11 A，1min内消耗的电能为 9×104J 。
46.学生用的语言复读机工作电压是6V，在工作电流是250mA时，则此复读机消耗的功率是 1.5 W， 若此复读机连续工作30min，电流做的功是 2700 J。
47.一天强强安装好一只3W的节能灯，告诉爷爷这盏节能灯让它通宵亮着，这样您夜间常起床就方便安全了。爷爷听了直摇头说，这样太浪费了。强强说不会的，1kWh的电费是0.42元，如每晚灯亮10h，一个月（30天计）只要多用电费 0.378 元。
三.计算题
48.如右图所示是小明同学安装的家用调光灯电路图，灯泡上标有“PZ220—40”字样，滑动变阻器的最大阻值为1210Ω，求：⑴.该灯泡正常发光时的电阻和电流；⑵.灯泡两端的最小电压；⑶.台灯功率的调节范围。（不计温度对灯丝电阻的影响）
解：⑴
⑵
⑶最大功率为：最小功率为： 台灯功率的可调节范围是10W～40W。
PAGE
12
班级 姓名 学号
[中考要求]
考试内容 考试要求
能量转化与守恒 ▲8.电功①概述电功的概念②知道电功的单位③列举决定电功大小的因素④知道用电器消耗的电能可以用电功来量度⑤运用电功的公式计算电器消耗的电能⑥能根据电能表读数的变化估算消耗的电能 baaacb
▲9.电功率 ①概述电功率的概念②知道电功率的单位③运用电功率的公式进行简单的计算④举例说明额定功率的概念⑤能从说明书或铭牌上识别用电器的额定功率 bacaa
▲10.测定小灯泡的电功率①说明伏安法测量小灯泡的电功率的实验原理②会绘制实验电路图③能测定小灯泡的额定功率和实际功率④收集和整理实验数据得出实验结论 bbbb
[导学体系]
一.电能
1.电功：电流做的功叫电功。电流在做功的过程中电能转化为其他形式的能。
电流做了多少功，就有多少电能转成其他形式的能。
2.决定电功大小的因素：电流在某段电路上所做的功，与这段电路两端的电压、电路中电流以及通电时间成正比。
3.电功的计算公式：W=UIt
4.电功的主单位: 焦耳 1焦耳=l牛顿·米=l伏特·安培·秒
常用单位：千瓦时(kWh)，俗称“度”。
l千瓦时=l千瓦×l小时=l000瓦×3600秒=3.6×106瓦·秒=3.6×106焦耳=1度
5.电功率：电流在单位时间内所做的功叫做电功率。电功率是表示电流做功快慢的科学量。
6.电功率的计算公式：P=UI
⑴.当I一定时，P跟U成正比；当U一定时，P跟I成正比。
⑵.由P=UI可变形为U=P/I或I=P/U，式中U的单位是伏特，I的单位是安培。
7.电功率的主单位：瓦特（W） l瓦特=1焦耳/秒=1伏·安
常用单位：千瓦（kW） 1千瓦=1000瓦特
8.额定功率与实际功率
额定功率：是用电器在额定电压下工作时的电功率，用电器上标明的功率就是额定功率，每一个用电器只有一个额定功率。
实际功率：用电器两端电压发生变化时，它消耗的功率也会随之改变，用电器在实际电压下工作的功率叫实际功率，它可能与额定功率相等，也可能小于额定功率。
二.实验：测定小灯泡的电功率
1.实验原理：测出小灯泡两端的电压和通过它的电流，根据关系式P=UI求得小灯泡的功率
2.需测定的量：小灯泡的额定功率和不在额定电压下的实际功率
3.实验器材及电路图（如右图所示）：电池组、电压表、电流表、滑动变阻器、开关、灯泡、导线
⑴.对电源电压的要求：电源电压应高于小灯泡的额定电压
⑵.滑动变阻器的作用：调节电阻改变电路中的电流，使灯泡两端的实际电压等于额定电压，起到分压作用。
⑶.电压表的选用：电压表的量程应大于灯泡的额定电压
⑷.电流表的选用：电流表的量程应进行估算后再选择
4.实验步骤：
（1）按电路图连接好电路。连接电路时，应注意：①开关必须是断开的；②闭合开关前，滑动变阻器的滑片滑到电阻最大的位置；
（2）闭合开关，移动滑动变阻器的滑片，使电压表的示数等于小灯泡的额定电压，观察小灯泡的亮度，并记录电流表和电压表的示数；
（3）移动滑动变阻器的滑片，使电压表的示数略高于小灯泡的额定电压，观察小灯泡的亮度变化，并记录此时电流表和电压表的示数，注意此时加在小灯泡两端的电压不能超过太多，防止烧坏小灯泡；
（4）移动滑动变阻器的滑片使电压表的示数略低于小灯泡的额定电压，观察小灯泡的亮度变化，记录此时电流表和电压表的示数；
（5）断开开关依次拆除电路，整理好仪器。
[考点导学]
例题1：家庭电路中正在使用的两只白炽灯，若甲灯比乙灯亮，则 （ ）
A．甲灯灯丝电阻一定比乙灯的大 B．甲灯两端的电压一定比乙灯的大
C．甲灯的实际功率一定比乙灯的大 D．无法确定
解析：本题考查家庭电路中灯的连接方式，并由灯的亮度判断电阻的大小。在家庭电路中，灯的连接方式是并联，则甲、乙两灯两端电压相同。甲灯比乙灯亮，说明甲灯实际功率比乙灯大。C选项正确。
答案：C
例题2：如右图所示，电源电压和电灯L的电阻均保持不变。当开关S闭合后，在变阻器的滑片P从中点向下滑动的过程中，下列说法正确的是 （ ）
A．电压表的示数变大 B．电灯L的亮度变暗
C．电流表A1的示数不变 D．电流表A2的示数变小
解析：本题考查学生识别电路的能力，能否根据欧姆定律分析电路中电流变化，灯的亮度变化。电路是由灯和滑动变阻器并联而成。测的是干路电流，测的是流过滑动变阻器的电流，测的是电路两端电压。 当变阻器的滑片P由中点向b端移动时，变阻器的电阻增大，通过变阻器电流减小，示数变小，D选项正确。并联电路，U一定，灯电阻不变，则流过灯的电流不变，灯的亮度不变。示数变小。
答案：D
例题3：为了搞好城市建设，市区各交叉路口相继安装了交通红、绿灯和电子警察监控系统。如右图所示为某一路口的红、绿灯设施。已知三只灯泡均标有“220V 100W”字样，这三只灯是 联的，该设施正常工作一天(24h)将消耗 焦耳的电能。
解析：三只灯中不能同时亮，只能有一只灯亮，所以是并联的。正常工作一天消耗的电能：W=Pt=100W×24×3600S=8.64×106J
答案：并联，8.64×106J。
[达标训练]
1.有三盏白炽灯，甲标有“PZ220－15”，乙标有“PZ220－40”，丙标有“PZ220－100”，将它们接在家庭电路中，正常工作时的发光情况是 （ ）
A．甲灯最亮 B．乙灯最亮 C．丙灯最亮 D．一样亮
2.某家用电器正常工作时的功率约为300瓦，则它可能是 （ ）
A．空调器 B．白炽灯 C．洗衣机 D．语言复读机
3.某家用电器正常工作时的电流为4安，此用电器可能是 （ ）
A．空调机 B．日光灯 C．电冰箱 D．电风扇
4.着“PZ220-60”的灯泡接入电路中发光时，它消耗的电功率 （ ）
A.一定大于60瓦 B.一定等于60瓦
C.一定小于60瓦 D.三种情况都有可能
5.下列情况中不属于电流做功的是 （ ）
A.摩擦起电 B.日光灯通电发光
C.电动机转动 D.扬声器发声
6.灯是“220V 100W”，乙灯是“110V 100W”，当它们正常发光时，消耗的电能是（ ）
A.甲灯多 B.乙灯多 C.一样多 D.不能确定
7.如图所示，为某同学在做电学实验时的电路图的一部分，根据此电路图，你可判断该同学在做的实验 （ ）
A．肯定是测定小灯泡的电功率
B．肯定是测定小灯泡的电阻
C．肯定是研究串联或并联小灯泡的电流和电压的关系
D．以上三个均有可能
8.灯泡的亮度大小说明了灯泡的 （ ）
A．额定功率的大小 B．两端电压的大小
C．实际功率的大小 D．通过电流的大小
9.某同学做测定小灯泡的电功率的实验时，将电灯接在电源上，灯泡正常发光。在接电路时，他误将电压表与灯串联，而将电流表与灯并联，这样的后果是 （ ）
A.电压表被烧坏 B.电流表被烧坏
C.电灯泡被烧坏 D.电压表示数接近电源电压，而电流表示数接近于零
10.在科学中，许多规律可借助于图像形象、直观地展示出来。例如，某电路中，已知滑动变阻器两端的电压恒定不变，下列图象中能正确表示滑动变阻器消耗的电功率P与它的电阻值R之间关系的是 （ ）
11.小明利用电能表测量某一家用电器的电功率。当电路中只有这一个用电器连续工作时，测得在1h内，消耗的电能为1.2kW·h,那么这一个用电器是 （ ）
A.电冰箱 B.普通白炽灯 C.彩色电视机 D.挂壁式空调机
格力电风扇KYTA-30A
额定电压：220V 功率：50W工作频率：50Hz 净重：4.1kg输出风量：>50m3／min 毛量：5kg
12.根据电风扇铭牌上提供的信息，可以知道电风扇 （ ）
A.正常工作时的电压
B.在小于220V电压下均能正常工作
C.在不同电压下的实际功率均为50W
D.每秒钟扇叶转动的圈数
13.小华同学的家庭在这个月使用了102度电。几个同学有如下的说法，正确的是（ ）
A.消耗的电能是102kW·h B.消耗的电能是102kW
C.消耗的电能是102J D.消耗的电能是102W
14.近年来，我市电力供应紧张，节约用电尤为重要。下列不属于节约用电的是（ ）
A.电视机不用时切断电源 B.离开教室时随手关灯
C.夏天用空调时，把温度调得很低 D.尽量少开启电冰箱门
15.做右图所示的小实验，用手快速拨动风扇叶片，带动转子转动，这时发现小灯泡发光，微风电扇居然变成了“发电机”。该实验说明了磁能够产生 ，在此现象中， 转化为电能。
16.各种用电器都需要电能才能工作，通过学习我们知道：电能是由 转化而来的。比如家庭用的电能就是来自于 、 和 （任选三个合理的答案）。
17.为了测定电压为2.5伏，额定功率约为1瓦的小灯泡的额定功率。有下列几组可供选用的器材：A.电源（8V）；B.电源（2V）；C.电流表（0～06A，0～3A）；D.电压表（0～3V，0～15V）；E.最大值10欧的滑动变阻器；F.最大阻值为20欧的滑动变阴器；G.开关；H.导线若干。实验中应选用的器材是 （填序号）
18.夏日临近，用电紧张。许多居民为防备临时停电，自备充电应急灯和小型发电机．
⑴.应急灯需要及时充电，给应急灯充电是把电能转化为 能的过程。
⑵.某小型发电机的额定输出功率为2.5千瓦，输出电压为220伏，输出电流为 安。
⑶.为确保居民生活用电，政府采取用电的“峰谷差价”引导各厂矿企业避开用电高峰，改在深夜时生产。目前高峰电每度1.9元，低谷电每度O.6元，某工厂一台大型注塑机额定功率为20千瓦，每天工作8小时。如果用低谷电生产，每天要比用高峰电生产节约 元。
19.小明家的一台电冰箱，总功率是130W，其中储存室的照明灯标有字样“220V 10W”。如果平均每天工作10h，问：
⑴.一个月（按30天计算）电冰箱消耗的电能是多少？
⑵.冰箱压缩机通过的电流大小是多少？
⑶.储存室照明灯的电阻是多少？
答案：1. C，2.C，3. A，4.D，5.A，6.D，7.D，8.C，9.D，10.A，11.D，12.A，13.A，14.C，15. 电，机械能（或动能）。16.其它形式的能，水力发电，火力发电，原子能（或风力发电 太阳能 潮汐发电）。17. A.C.D.F.G.H。18. ⑴. 化学，⑵.11.4，⑶.208。 19.⑴.39度（kW·h）；⑵.I=P/U=120W/220V=0.545A。⑶. R=U2/P=(220A)2/10W=4840Ω.
[拓展提高]
一.选择题
1.把断丝灯泡的灯丝搭上，再接入原电路中，我们会发现灯光 ( )
A.比断丝前暗一些 B.比断丝前亮一些 C.和断丝前一样亮 D.上述现象都可能
2.电阻丝Rl和R2并联，若R1中的电流是R2中的4倍，设Rl消耗的电功率P1，R2消耗的电功率P2，则 ( )
A.Pl=P2 B.Pl=2P2 C.Pl=3P2 D.Pl=4P2
3.把一个“36V 40W”的灯泡接入某电路时，测得通过它的电流为1安，此时，灯泡的实际电功率 ( )
A.大于40瓦 B.等于40瓦 C.小于40瓦 D.无法确定
4.用电器甲30秒消耗电能600焦，用电器乙1分钟消耗电能1200焦，用电器丙0.5小时消耗电能0.01千瓦时,由此可知 ( )
A.用电器甲的电功率最大 B.用电器乙的电功率最大
C.用电器丙的电功率最大 D.它们的电功率相等
5.标有“220V 25W”、“110V 25W”、“36V 25W”字样的三只电灯，各自在额定电压下发光，则 ( )
A.“220V 25W”的灯最亮 B.“110V 25W”的灯最亮
C.“36V 25W”的灯最亮 D.三只电灯的亮度相等
6.关于电灯的电功率，下列说法中正确的是 ( )
A.工作电流越大时电灯，电功率越大 B.工作电压越高的电灯，电功率越大
C.工作电阻越大的电灯，电功率越小 D.消耗电能越慢的电灯，电功率越小
7.两只额定电压相同的灯泡串联后接在电源上，亮度不同，则 ( )
A.较亮灯泡的额定功率较大 B.较亮灯泡两端的电压较大
C.较亮灯泡通过的电流较小 D.较亮灯泡灯丝的电阻较小
8.某同学观察两只额定电压相同，但额定功率字样已模糊不清的灯泡，发现甲灯的钨丝粗而短，乙灯的钨丝细而长，则这两只灯泡额定功率的大小关系为 ( )
A.甲灯的额定功率较大 B.乙灯的额定功率较大 C.两灯的额定功率相同 D.无法比较
9.一段电阻丝正常工作时的电功率为20瓦，若将这段电阻丝均匀拉长一些后再接到原来的电源上，则它的实际功率 ( )
A.大于20瓦 B.等于20瓦 C.小于20瓦 D.无法判断
10.额定功率相等的甲.乙两只电灯，它们的额定电压之比是1∶2，当把它们并联接入某电路时都能发光，若不考虑温度对灯丝电阻的影响，它们消耗的实际电功率的比为 ( )
A.4∶1 B.1∶4 C.2∶1 D.1∶2
11.关于用电器的额定功率，下列说法中正确的是 ( )
A.用电器消耗电能越多，额定功率越大 B.用电器中的电流越小，额定功率越小
C.用电器上的电压减小时，额定功率不变 D.用电器因停电不工作时，额定功率为零
12.甲、乙两电阻的阻值之比为1∶5，消耗的电功率之比为4∶5，则甲、乙两电阻上的电压之比为 ( )
A.4∶25 B.2∶5 C.25∶4 D.5∶2
13.要使标有“6V 3W”的灯泡能接在12伏的电源上正常发光，应选用下列哪种规格的滑动变阻器与它串联 ( )
A.“10欧 1安” B.“15欧 1安” C.“10欧 0.3安” D.“15欧 0.3安”
14.某电路两端电压保持不变，若电路中只接一个电阻R1时，电路中的电流为I，消耗的功率为P1；若在R1上并联一个电阻R2时，干路中的电流为2I，电路消耗的功率为P2，则P1∶P2为 （ ）
A.1∶2 B.2∶1 C.3∶1 D.1∶3
15.有甲、乙两盏灯，分别标有“220V 100W”和“110V 25W”，那么 ( )
A.甲、乙两灯都正常发光时，通过甲灯的电流是通过乙灯电流的2倍
B.甲、乙灯串联后接入同一电路时，甲、乙两灯两端的电压不相等
C.甲灯在110伏的电压下工作时，实际电功率是50瓦 D.甲灯电阻是乙灯电阻的2倍
16.如右图所示的电路中，电源电压不变，当开关S闭合时，电灯L
恰好正常发光。若使滑动变阻器的滑片P向左移动，则 （ ）
A.电流表示数变小，灯L的实际功率变小，小泡变暗
B.电流表示数变大，灯L的实际功率变大，灯泡变亮
C.电流表示数变小，灯L的实际功率变大，灯泡变亮
D.电流表示数变大，灯L的实际功率变小，灯泡变暗
17.两个定值电阻R1和R2，已知R1＞R2，串联后接入电压为U的电源上，功率分别为P1和P2，将R1和R2并联后仍接在电压为U的电源上，功率分别为PA和PB，则 （ ）
A.P1＋P2
A.4安培 B.4.5安培 C.5安培 D.5.5安培
19.一只汽车上用的灯泡上标有“12V ××W”（××未印清），为了确定该灯泡的额定功率，下述方法中最佳方案是 （ ）
A.接入12V电源，使之正常发光，再与有标记的灯泡比亮度进行判断
B.在实验室用干电池.电流表和电压表等器材用伏安法测出灯丝电阻，再用P=U2/R计算
C.接入12V电路中，测出通过灯泡的电流，再用P=UI计算
D.直接与其它标有“12V”的灯泡从外观上比较确定
20.如右图电路中，a.b是两只电表，则 （ ）
A.a是电流表，b是电压表 B.a、b都是电流表
C.a是电压表，b是电流表 D.a、b都是电压表
21.两个灯泡L1和L2，L1标有“6V 3W”的字样，L2没有标记，测得L2的电阻是6欧，把它们串联接入某电路中时，两灯均能正常发光，则该电路两端的电压和L2的额定功率分别是 ( )
A.9V，3W B.9V，1.5W C.12V，3W D.12V，1.5W
22.如右图所示，未知电阻Rx和定值电阻R=6Ω用不同方式分别连接在同一电压下时电压表和电流表读数为4伏特和4安培，则 （ ）
A.Rx的阻值一定大于6欧姆 B.Rx的阻值一定小于6欧姆
C.根据已知条件不可能求出Rx的值 D.根据已知条件不可能求出电压U的大小
23.某同学做测小灯泡功率实验时，将电灯接在电源上，灯泡正常发光。在接电路时，他误将电压表与灯串联，而将电流表与灯并联，这样的后果是 （ ）
A.电压表被烧坏 B.电流表被烧坏 C.电灯泡被烧坏
D.电压表示数接近电源电压，而电流表示数接近于零
24.把两段粗细不同，长短相同的铜导线串联后接在电路中，电路闭合后，则 （ ）
A.粗导线中的电流大，其两端的电压也大 B.粗导线中的电流小，其两端的电压也小
C.两段导线中的电流相同，两段导线的两端电压也相等
D.细导线的电阻大，它消耗的电功率也大
25.将一个标有“20V 10W”的灯泡与一个最大阻值为40欧的滑动变阻器串联，接在20V的电源上。闭合开关移动滑片的过程中，灯泡功率的变化范围是 （ ）
A.0W～10W B.2.5W～10W C.5W～10W D.10W～20W
26.在测定小灯泡功率的实验中，若调节变阻器使灯泡两端电压高于额定电压的1/5时，则小灯泡的实际功率与额定功率之比是 （ ）
A.36∶25 B.25∶36 C.6∶5 D.5∶6
27.根据灯泡铭牌（如右图）所给信息判断，下列说法正确的是 （ ）
A.灯泡适宜在25伏的电路中使用 B.灯泡在电压低于220伏时，就不发光
C.灯泡在任何情况下工作时，电功率都是25瓦
D.灯泡在220伏的电压下工作时，电功率是25瓦
28.有5Ω和10Ω的两个定值电阻，先将它们串联，后将它们并联接在同一个电源上，则关于它们两端的电压和消耗的电功率的关系是 ( )
A.串联时，电压之比是1∶2，电功率之比是2∶1
B.串联时，电压之比是2∶1，电功率之比是1∶2
C.并联时，电压之比是1∶1，电功率之比是2∶1
D.并联时，电压之比是1∶1，电功率之比是1∶2
29.右图是伏安法测小灯泡电阻、功率的实验电路图。小灯泡正常工作时，两电表的示数如右图所示，则下列说法中不正确的是（ ）
A.在连接电路时，应将开关断开，并将变阻器阻值调至最大值
B.小灯泡的额定功率为0.72W，此时的电阻为8Ω
C.如果将滑片P向a端滑动，则电压表的示数将变大
D.如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率
30.某同学做电学实验时，电路如右图所示，已知他所用的电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，S闭合后，在实验操作无误的情况下，正确的说法是 ( )
A.电流表的最大示数为0.6A B.滑动变阻器消耗的最小功率为0W
C.电压表的最小示数为1V D.电阻R0消耗的最大功率为1.8W
二.填空题
31.有一台洗衣机工作了0.5小时，电流做功3.6×105焦，这段时间内该洗衣机消耗的电能是 焦，合 千瓦时。
32.一只电熨斗发热体的电阻是96.8欧，当把它接在家庭照明电路上使用时，电熨斗的电功率为 瓦， 小时耗电1千瓦时。
33.标有“36V40W”的两只电阻，若将它们并联后接在36伏的电源上，则每只电阻的实际功率为 瓦；若将它们串联后接在36伏的电源上，则每只电阻的实际功率为 瓦。
34.有一电能表，标有“3000R／kWh”字样。在该电能表的转盘转过15转的时间内，电路消耗的电能为 焦。
35.串联在电路中的甲.乙两只灯泡，甲灯比乙灯亮，则 灯的电阻较大 ，若将它们并联在电路中，则 灯较暗。
36.如右图所示，电源电压U恒定，电流表示数为2安培。设R1与R2并联的总电阻为R，若R1∶R=4∶3，电阻R2消耗的电功率为2.5瓦特，则电阻R2为 欧姆。
37.甲灯标有“36V 7.2W”，乙灯标有“12V 1.2W”，将它们串联后接在某电源上时，其中的一只灯泡恰能正常发光，这正常发光的灯泡是 灯，电源的电压是 伏。
38.两个等值电阻串联在220伏的电源上时，总电阻为Rl，消耗的总功率为P1；并联在110伏的电源上时，总电阻为R2，消耗的总功率为P2 .则R1∶R2＝ ，P1∶P2＝ 。
39.把一个“8V 2W”灯接在一个12V的电源上，为使灯正常发光，应串联一个 欧姆的电阻。
40.如右图所示，开关S闭合后，灯L正常发光，若把电源电压提高到原来3倍，同时调整滑动变阻器的滑片的位置，使电流表的示数变为原来二分之一，则灯L的实际功率变为原来的 倍。
41.将阻值为R1的电阻器与阻值R2＝4欧的电阻器串联后接在由干电池组成的串联电池组两端。通电后电阻器的实际功率为它额定功率的4/9，电路中的电流为1安，若将电阻器R1直接接到电池组两端，电阻器R1的功率恰为额定功率，则电池组的电压等于 伏。
42.如右图所示是用来测定额定电压为2.5伏的小灯泡的额定功率，(1)图中C表应是 表，D表应是 表。(2)当合上开关时，发现灯泡两端电压为2伏，这时滑片P应向 方移动，直到表的指针为 时，灯泡正常发光。这时应记录的数据是 ，灯泡额定功率的表达式P＝ 。(3)上述实验中如果D表有读数，C表无读数，毛病可能是 ；若C表有读数，D表无读数，毛病可能是 。
43.测额定电压为2.5伏特的小灯泡的额定功率：⑴.在右左图中画出用电压表测小灯泡电压的连接方法。（用3伏特量程，连线不得交叉）⑵.闭合开关前，滑动变阻器的滑片应置于 端。（填“A”或“B”）⑶.调整滑动变阻器，使电压表示数为2.5伏特时，电流表示数如上右图所示，通过小灯泡的电流为 安培。⑷.小灯泡的额定功率为 瓦特。
44.两电阻阻值之比R1:R2=1:2，把它们分别串联.并联接至同一电压下的电路中时，电路中两次总电流之比为 。
型号 SP-988 额定功率 150OW
额定电压 220V 额定频率 50Hz
额定容量 1.6L
45.右表是某电水壶的铭牌，从铭牌中可知，在额定电压下通过电水壶的电流是 A，1分钟内消耗的电能为 。
46.学生用的语言复读机工作电压是6V，在工作电流是250mA时，则此复读机消耗的功率是 W， 若此复读机连续工作30min，电流做的功是 J。
47.一天强强安装好一只3W的节能灯，告诉爷爷这盏节能灯让它通宵亮着，这样您夜间常起床就方便安全了。爷爷听了直摇头说，这样太浪费了。强强说不会的，1kWh的电费是0.42元，如每晚灯亮10h，一个月（30天计）只要多用电费 元。
三.计算题
48.如右图所示是小明同学安装的家用调光灯电路图，灯泡上标有“PZ220—40”字样，滑动变阻器的最大阻值为1210Ω，求：
⑴.该灯泡正常发光时的电阻和电流；⑵.灯泡两端的最小电压；
⑶.台灯功率的调节范围。（不计温度对灯丝电阻的影响）
一、选择题
1.把断丝灯泡的灯丝搭上，再接入原电路中，我们会发现灯光 ( B )
A.比断丝前暗一些 B.比断丝前亮一些 C.和断丝前一样亮 D.上述现象都可能
2.电阻丝Rl和R2并联，若R1中的电流是R2中的4倍，设Rl消耗的电功率P1，R2消耗的电功率P2，则 A.Pl=P2 B.Pl=2P2 C.Pl=3P2 D.Pl=4P2 ( D )
3.把一个“36V 40W”的灯泡接入某电路时，测得通过它的电流为1安，此时，灯泡的实际电功率 A.大于40瓦 B.等于40瓦 C.小于40瓦 D.无法确定 ( C )
4.用电器甲30秒消耗电能600焦，用电器乙1分钟消耗电能1200焦，用电器丙0.5小时消耗电能0.01千瓦时,由此可知 ( D )
A.用电器甲的电功率最大 B.用电器乙的电功率最大
C.用电器丙的电功率最大 D.它们的电功率相等
5.标有“220V 25W”、“110V 25W”、“36V 25W”字样的三只电灯，各自在额定电压下发光，则 ( D )
A.“220V 25W”的灯最亮 B.“110V 25W”的灯最亮
C.“36V 25W”的灯最亮 D.三只电灯的亮度相等
6.关于电灯的电功率，下列说法中正确的是 ( D )
A.工作电流越大时电灯，电功率越大 B.工作电压越高的电灯，电功率越大
C.工作电阻越大的电灯，电功率越小 D.消耗电能越慢的电灯，电功率越小
7.两只额定电压相同的灯泡串联后接在电源上，亮度不同，则 ( B )
A.较亮灯泡的额定功率较大 B.较亮灯泡两端的电压较大
C.较亮灯泡通过的电流较小 D.较亮灯泡灯丝的电阻较小
8.某同学观察两只额定电压相同，但额定功率字样已模糊不清的灯泡，发现甲灯的钨丝粗而短，乙灯的钨丝细而长，则这两只灯泡额定功率的大小关系为 ( A )
A.甲灯的额定功率较大 B.乙灯的额定功率较大 C.两灯的额定功率相同 D.无法比较
9.一段电阻丝正常工作时的电功率为20瓦，若将这段电阻丝均匀拉长一些后再接到原来的电源上，则它的实际功率 ( C )
A.大于20瓦 B.等于20瓦 C.小于20瓦 D.无法判断
10.额定功率相等的甲.乙两只电灯，它们的额定电压之比是1∶2，当把它们并联接入某电路时都能发光，若不考虑温度对灯丝电阻的影响，它们消耗的实际电功率的比为 ( A )
A.4∶1 B.1∶4 C.2∶1 D.1∶2
11.关于用电器的额定功率，下列说法中正确的是 ( C )
A.用电器消耗电能越多，额定功率越大 B.用电器中的电流越小，额定功率越小
C.用电器上的电压减小时，额定功率不变 D.用电器因停电不工作时，额定功率为零
12.甲、乙两电阻的阻值之比为1∶5，消耗的电功率之比为4∶5，则甲、乙两电阻上的电压之比为 A.4∶25 B.2∶5 C.25∶4 D.5∶2 ( B )
13.要使标有“6V 3W”的灯泡能接在12伏的电源上正常发光，应选用下列哪种规格的滑动变阻器与它串联 ( B )
A.“10欧 1安” B.“15欧 1安” C.“10欧 0.3安” D.“15欧 0.3安”
14.某电路两端电压保持不变，若电路中只接一个电阻R1时，电路中的电流为I，消耗的功率为P1；若在R1上并联一个电阻R2时，干路中的电流为2I，电路消耗的功率为P2，则P1∶P2为 A.1∶2 B.2∶1 C.3∶1 D.1∶3 （ A ）
15.有甲、乙两盏灯，分别标有“220V 100W”和“110V 25W”，那么 ( A )
A.甲、乙两灯都正常发光时，通过甲灯的电流是通过乙灯电流的2倍
B.甲、乙灯串联后接入同一电路时，甲、乙两灯两端的电压不相等
C.甲灯在110伏的电压下工作时，实际电功率是50瓦 D.甲灯电阻是乙灯电阻的2倍
16.如右图所示的电路中，电源电压不变，当开关S闭合时，电灯L
恰好正常发光。若使滑动变阻器的滑片P向左移动，则 （ B ）
A.电流表示数变小，灯L的实际功率变小，小泡变暗
B.电流表示数变大，灯L的实际功率变大，灯泡变亮
C.电流表示数变小，灯L的实际功率变大，灯泡变亮
D.电流表示数变大，灯L的实际功率变小，灯泡变暗
17.两个定值电阻R1和R2，已知R1＞R2，串联后接入电压为U的电源上，功率分别为P1和P2，将R1和R2并联后仍接在电压为U的电源上，功率分别为PA和PB，则 （ A ）
A.P1＋P2
A.4安培 B.4.5安培 C.5安培 D.5.5安培
19.一只汽车上用的灯泡上标有“12V ××W”（××未印清），为了确定该灯泡的额定功率，下述方法中最佳方案是 （ C ）
A.接入12V电源，使之正常发光，再与有标记的灯泡比亮度进行判断
B.在实验室用干电池.电流表和电压表等器材用伏安法测出灯丝电阻，再用P=U2/R计算
C.接入12V电路中，测出通过灯泡的电流，再用P=UI计算
D.直接与其它标有“12V”的灯泡从外观上比较确定
20.如右图电路中，a.b是两只电表，则 （ A ）
A.a是电流表，b是电压表 B.a、b都是电流表
C.a是电压表，b是电流表 D.a、b都是电压表
21.两个灯泡L1和L2，L1标有“6V 3W”的字样，L2没有标记，测得L2的电阻是6欧，把它们串联接入某电路中时，两灯均能正常发光，则该电路两端的电压和L2的额定功率分别是 ( B )
A.9V，3W B.9V，1.5W C.12V，3W D.12V，1.5W
22.如右图所示，未知电阻Rx和定值电阻R=6Ω用不同方式分别连接在同一电压下时电压表和电流表读数为4伏特和4安培，则 （ B ）
A.Rx的阻值一定大于6欧姆 B.Rx的阻值一定小于6欧姆
C.根据已知条件不可能求出Rx的值 D.根据已知条件不可能求出电压U的大小
23.某同学做测小灯泡功率实验时，将电灯接在电源上，灯泡正常发光。在接电路时，他误将电压表与灯串联，而将电流表与灯并联，这样的后果是 （ D ）
A.电压表被烧坏 B.电流表被烧坏 C.电灯泡被烧坏
D.电压表示数接近电源电压，而电流表示数接近于零
24.把两段粗细不同，长短相同的铜导线串联后接在电路中，电路闭合后，则 （ D ）
A.粗导线中的电流大，其两端的电压也大 B.粗导线中的电流小，其两端的电压也小
C.两段导线中的电流相同，两段导线的两端电压也相等
D.细导线的电阻大，它消耗的电功率也大
25.将一个标有“20V 10W”的灯泡与一个最大阻值为40欧的滑动变阻器串联，接在20V的电源上。闭合开关移动滑片的过程中，灯泡功率的变化范围是 （ B ）
A.0W～10W B.2.5W～10W C.5W～10W D.10W～20W
26.在测定小灯泡功率的实验中，若调节变阻器使灯泡两端电压高于额定电压的1/5时，则小灯泡的实际功率与额定功率之比是 （ A ）
A.36∶25 B.25∶36 C.6∶5 D.5∶6
27.根据灯泡铭牌（如右图）所给信息判断，下列说法正确的是 （ D ）
A.灯泡适宜在25伏的电路中使用 B.灯泡在电压低于220伏时，就不发光
C.灯泡在任何情况下工作时，电功率都是25瓦
D.灯泡在220伏的电压下工作时，电功率是25瓦
28.有5Ω和10Ω的两个定值电阻，先将它们串联，后将它们并联接在同一个电源上，则关于它们两端的电压和消耗的电功率的关系是 ( C )
A.串联时，电压之比是1∶2，电功率之比是2∶1 B.串联时，电压之比是2∶1，电功率之比是1∶2 C.并联时，电压之比是1∶1，电功率之比是2∶1
D.并联时，电压之比是1∶1，电功率之比是1∶2
29.右图是伏安法测小灯泡电阻、功率的实验电路图。小灯泡正常工作时，两电表的示数如右图所示，则下列说法中不正确的是（ D ）
A.在连接电路时，应将开关断开，并将变阻器阻值调至最大值
B.小灯泡的额定功率为0.72W，此时的电阻为8Ω C.如果将滑片P向a端滑动，则电压表的示数将变大 D.如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率
30.某同学做电学实验时，电路如右图所示，已知他所用的电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，S闭合后，在实验操作无误的情况下，正确的说法是 ( C )
A.电流表的最大示数为0.6A B.滑动变阻器消耗的最小功率为0W
C.电压表的最小示数为1V D.电阻R0消耗的最大功率为1.8W
二.填空题
31.有一台洗衣机工作了0.5小时，电流做功3.6×105焦，这段时间内该洗衣机消耗的电能是_ 3.6×105 焦，合__0.1 _千瓦时。
32.一只电熨斗发热体的电阻是96.8欧，当把它接在家庭照明电路上使用时，电熨斗的电功率为___500__瓦，___2_ 小时耗电1千瓦时。
33.标有“36V 40W”的两只电阻，若将它们并联后接在36伏的电源上，则每只电阻的实际功率为__40_瓦；若将它们串联后接在36伏的电源上，则每只电阻的实际功率为_10_瓦。
34.有一电能表，标有“3000R／kWh”字样。在该电能表的转盘转过15转的时间内，电路消耗的电能为__1.8×104 焦。
35.串联在电路中的甲.乙两只灯泡，甲灯比乙灯亮，则___甲__灯的电阻较大 ，若将它们并联在电路中，则___甲__灯较暗。
36.如右图所示，电源电压U恒定，电流表示数为2安培。设R1与R2并联的总电阻为R，若R1∶R=4∶3，电阻R2消耗的电功率为2.5瓦特，则电阻R2为 10 欧姆。
37.甲灯标有“36V 7.2W”，乙灯标有“12V 1.2W”，将它们串联后接在某电源上时，其中的一只灯泡恰能正常发光，这正常发光的灯泡是__乙__灯，电源的电压是__30__伏。
38.两个等值电阻串联在220伏的电源上时，总电阻为Rl，消耗的总功率为P1；并联在110伏的电源上时，总电阻为R2，消耗的总功率为P2 .则R1∶R2＝__4∶1_，P1∶P2＝__1∶1_。
39.把一个“8V 2W”灯接在一个12V的电源上，为使灯正常发光，应串联一个__16____欧姆的电阻。
40.如右图所示，开关S闭合后，灯L正常发光，若把电源电压提高到原来3倍，同时调整滑动变阻器的滑片的位置，使电流表的示数变为原来二分之一，则灯L的实际功率变为原来的 1/4 倍。
41.将阻值为R1的电阻器与阻值R2＝4欧的电阻器串联后接在由干电池组成的串联电池组两端。通电后电阻器的实际功率为它额定功率的4/9，电路中的电流为1安，若将电阻器R1直接接到电池组两端，电阻器R1的功率恰为额定功率，则电池组的电压等于 12 伏。
42.如右图所示是用来测定额定电压为2.5伏的小灯泡的额定功率，(1)图中C表应是 电压 表，D表应是 电流 表。(2)当合上开关时，发现灯泡两端电压为2伏，这时滑片P应向 右 方移动，直到表的指针为 2.5伏 时，灯泡正常发光。这时应记录的数据是
电流表的示数 ，灯泡额定功率的表达式P＝ UI 。(3)上述实验中如果D表有读数，C表无读数，毛病可能是 L短路或C表断路 ；若C表有读数，D表无读数，毛病可能是 L断路 。
43.测额定电压为2.5伏特的小灯泡的额定功率：⑴.在右左图中画出用电压表测小灯泡电压的连接方法。（用3伏特量程，连线不得交叉）⑵.闭合开关前，滑动变阻器的滑片应置于__B___端。（填“A”或“B”）⑶.调整滑动变阻器，使电压表示数为2.5伏特时，电流表示数如上右图所示，通过小灯泡的电流为__0.2___安培。⑷.小灯泡的额定功率为__0.5__瓦特。
44.两电阻阻值之比R1:R2=1:2，把它们分别串联.并联接至同一电压下的电路中时，电路中两次总电流之比为___2∶9______。
型号 SP-988 额定功率 150OW
额定电压 220V 额定频率 50Hz
额定容量 1.6L
45.右表是某电水壶的铭牌，从铭牌中可知，在额定电压下通过电水壶的电流是 75/11 A，1min内消耗的电能为 9×104J 。
46.学生用的语言复读机工作电压是6V，在工作电流是250mA时，则此复读机消耗的功率是 1.5 W， 若此复读机连续工作30min，电流做的功是 2700 J。
47.一天强强安装好一只3W的节能灯，告诉爷爷这盏节能灯让它通宵亮着，这样您夜间常起床就方便安全了。爷爷听了直摇头说，这样太浪费了。强强说不会的，1kWh的电费是0.42元，如每晚灯亮10h，一个月（30天计）只要多用电费 0.378 元。
三.计算题
48.如右图所示是小明同学安装的家用调光灯电路图，灯泡上标有“PZ220—40”字样，滑动变阻器的最大阻值为1210Ω，求：⑴.该灯泡正常发光时的电阻和电流；⑵.灯泡两端的最小电压；⑶.台灯功率的调节范围。（不计温度对灯丝电阻的影响）
解：⑴
⑵
⑶最大功率为：最小功率为： 台灯功率的可调节范围是10W～40W。
PAGE
12
