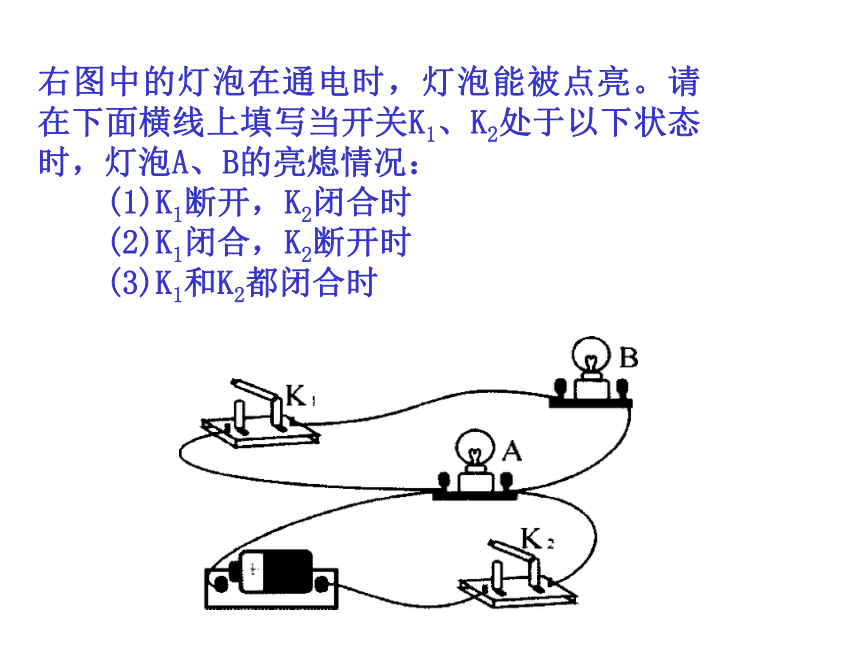

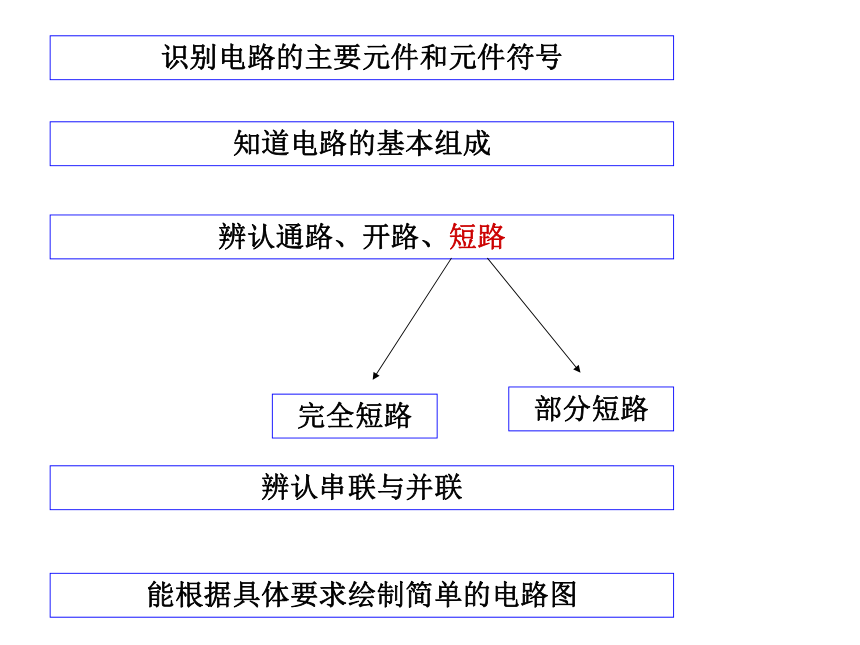

课件41张PPT。识别电路的主要元件和元件符号知道电路的基本组成辨认通路、开路、短路完全短路部分短路辨认串联与并联能根据具体要求绘制简单的电路图右图中的灯泡在通电时，灯泡能被点亮。请在下面横线上填写当开关K1、K2处于以下状态时，灯泡A、B的亮熄情况：
(1)K1断开，K2闭合时
(2)K1闭合，K2断开时
(3)K1和K2都闭合时

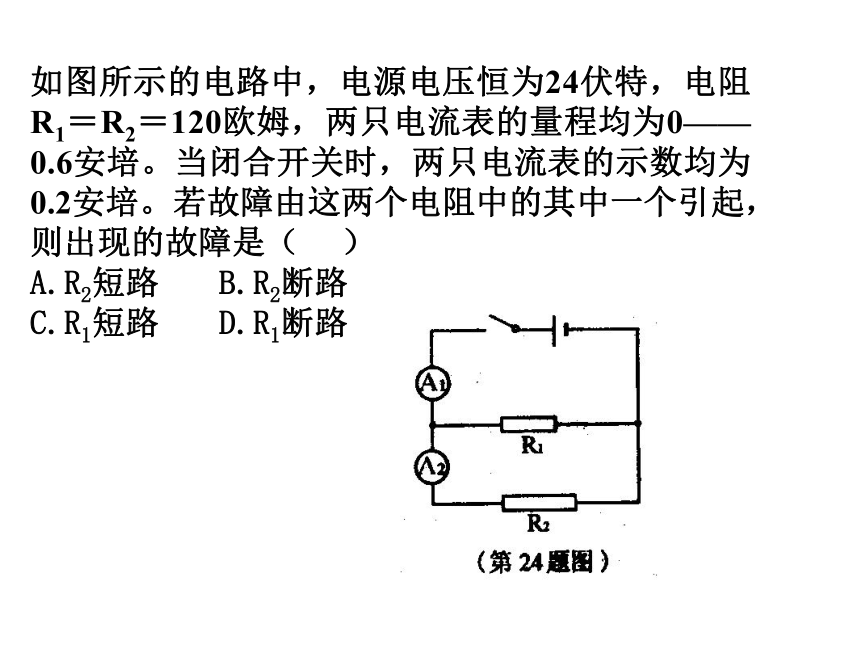

如图所示的电路中，电源电压恒为24伏特，电阻R1＝R2＝120欧姆，两只电流表的量程均为0——0.6安培。当闭合开关时，两只电流表的示数均为0.2安培。若故障由这两个电阻中的其中一个引起，则出现的故障是（ ）
A.R2短路 B.R2断路
C.R1短路 D.R1断路

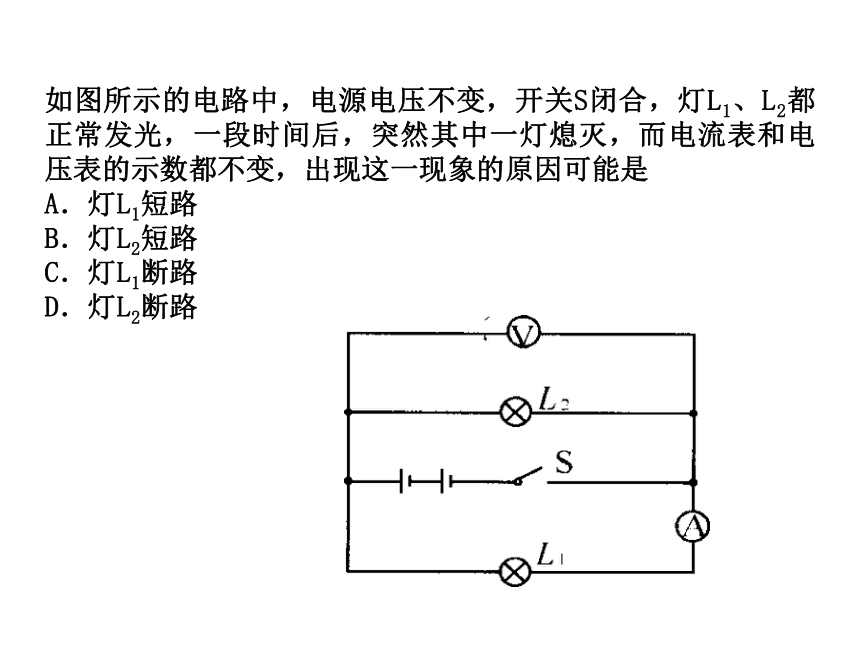

如图所示的电路中，电源电压不变，开关S闭合，灯L1、L2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是
A．灯L1短路
B．灯L2短路
C．灯L1断路

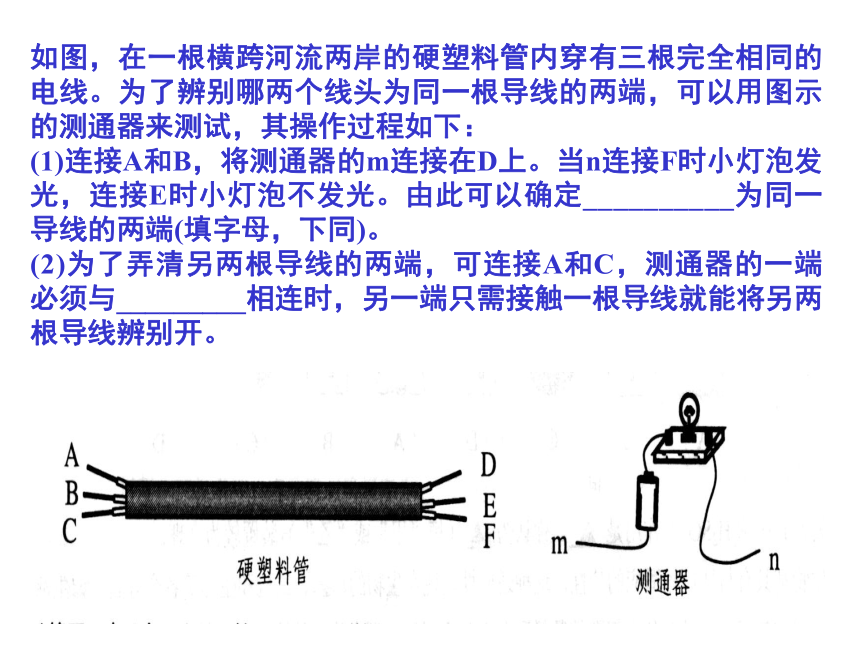

D．灯L2断路 如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：
(1)连接A和B，将测通器的m连接在D上。当n连接F时小灯泡发光，连接E时小灯泡不发光。由此可以确定__________为同一导线的两端(填字母，下同)。
(2)为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与_________相连时，另一端只需接触一根导线就能将另两根导线辨别开。
?

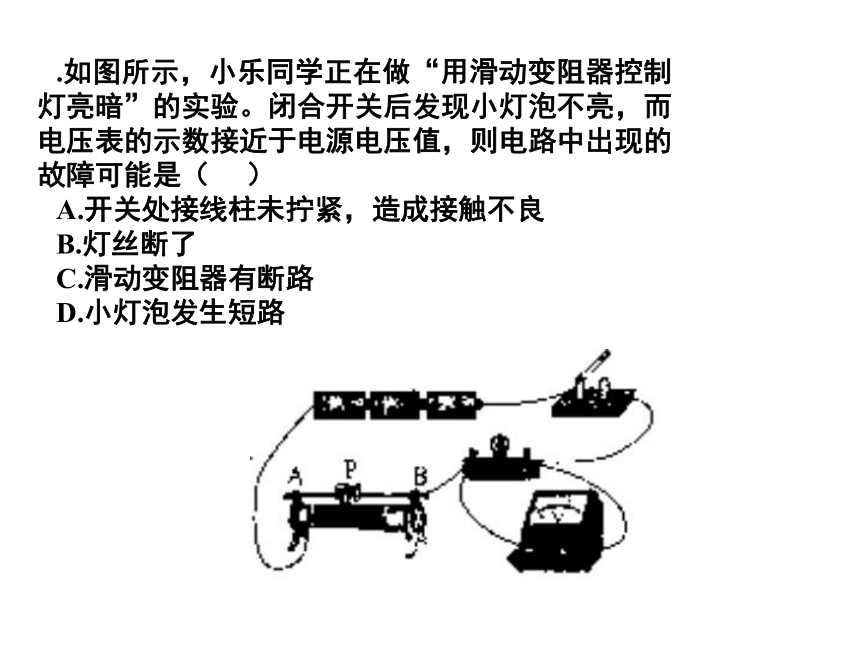

.如图所示，小乐同学正在做“用滑动变阻器控制灯亮暗”的实验。闭合开关后发现小灯泡不亮，而电压表的示数接近于电源电压值，则电路中出现的故障可能是（ ）
A.开关处接线柱未拧紧，造成接触不良
B.灯丝断了
C.滑动变阻器有断路

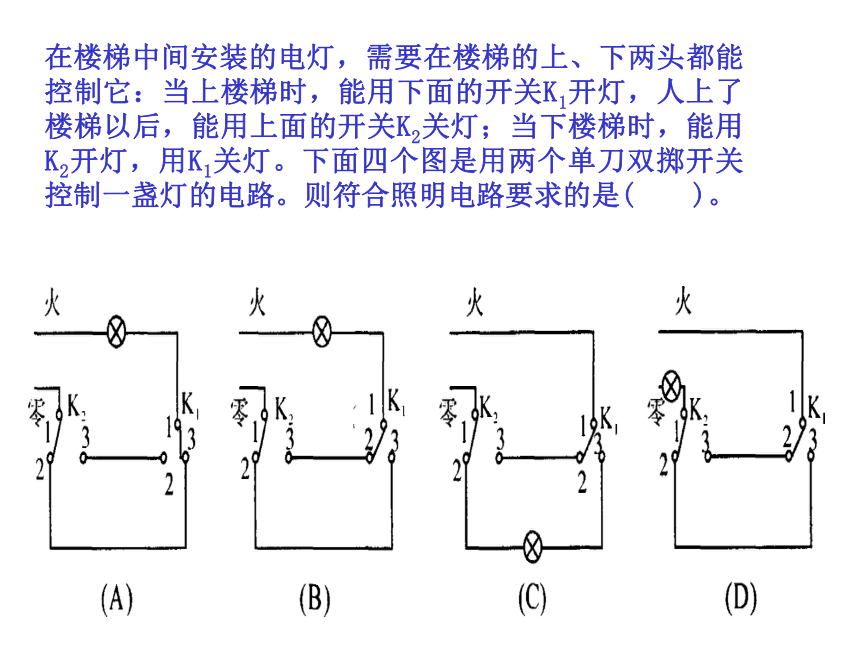

D.小灯泡发生短路 在楼梯中间安装的电灯，需要在楼梯的上、下两头都能控制它：当上楼梯时，能用下面的开关K1开灯，人上了楼梯以后，能用上面的开关K2关灯；当下楼梯时，能用K2开灯，用K1关灯。下面四个图是用两个单刀双掷开关控制一盏灯的电路。则符合照明电路要求的是( )。

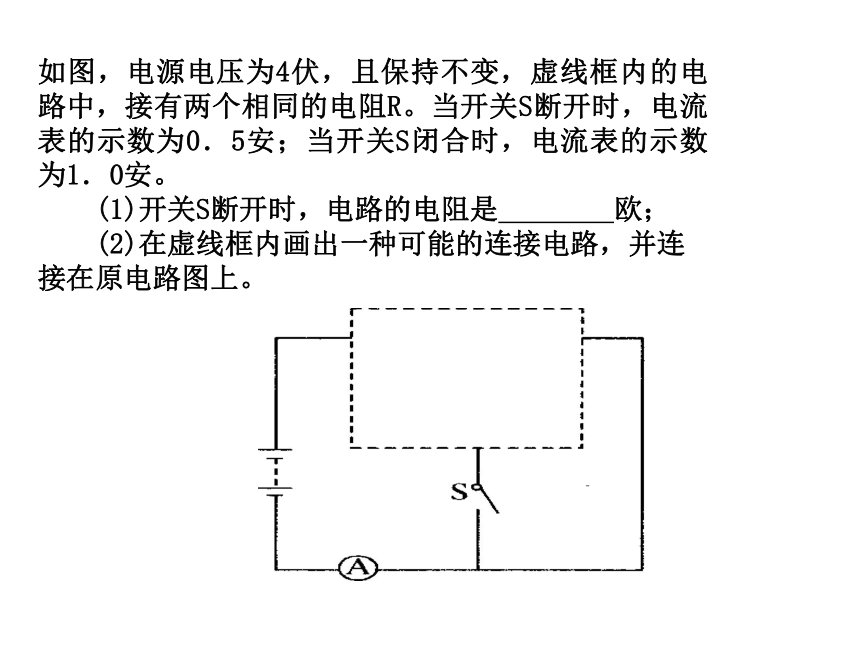

如图，电源电压为4伏，且保持不变，虚线框内的电路中，接有两个相同的电阻R。当开关S断开时，电流表的示数为0．5安；当开关S闭合时，电流表的示数为1．0安。
(1)开关S断开时，电路的电阻是 欧；

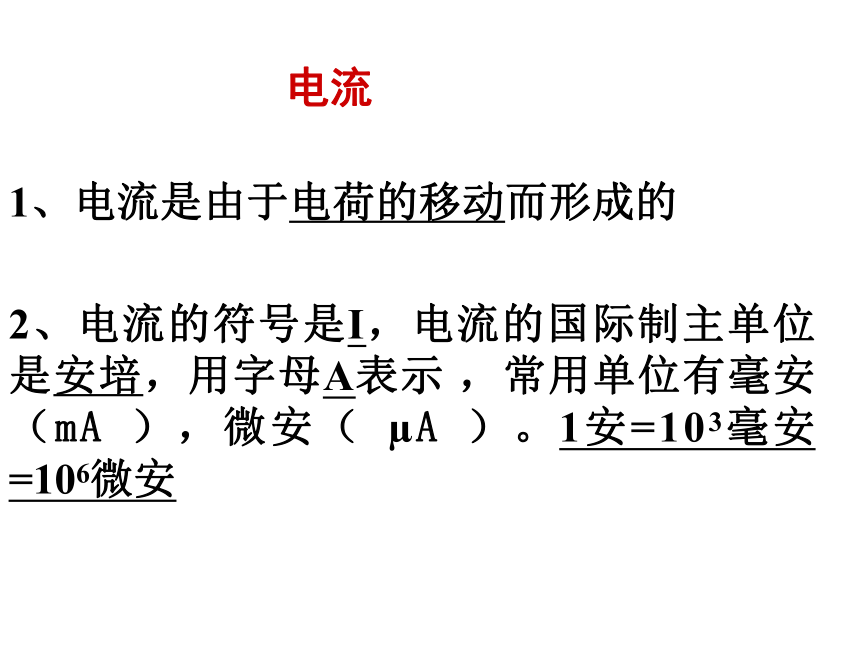

(2)在虚线框内画出一种可能的连接电路，并连接在原电路图上。 电流1、电流是由于电荷的移动而形成的2、电流的符号是I，电流的国际制主单位是安培，用字母A表示 ，常用单位有毫安（mA ），微安（ μA ）。1安=103毫安=106微安 如图为通电电路中一段导线内的电荷分布示意图。●表示带正电的原子核， 表示带负电的自由电子。关于导线中电荷的定向移动方向，正确的是
(A)两种电荷都向左定向移动
(B)两种电荷都向右定向移动
(C)●不做定向移动， 向左定向移动
(D)●不做定向移动， 向右定向移动

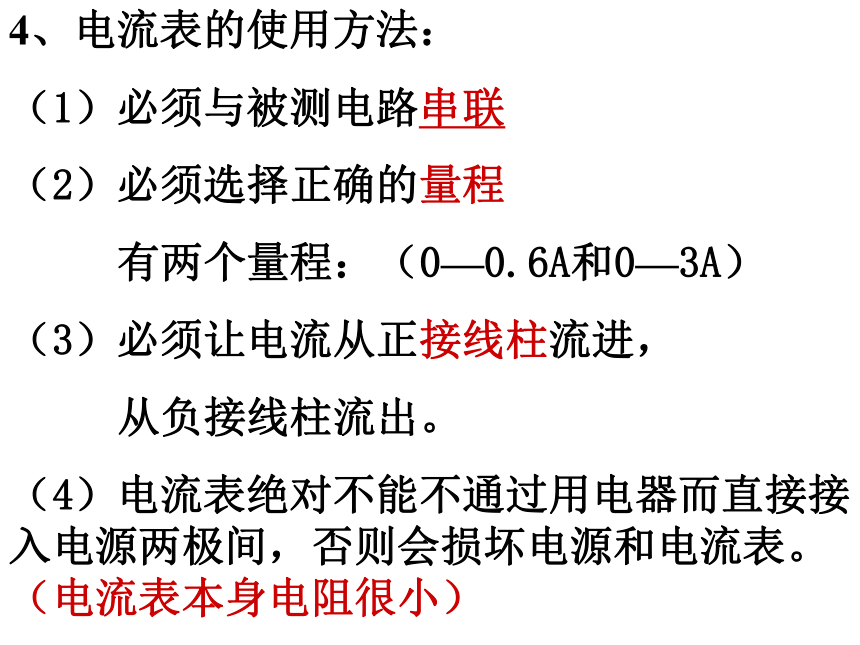

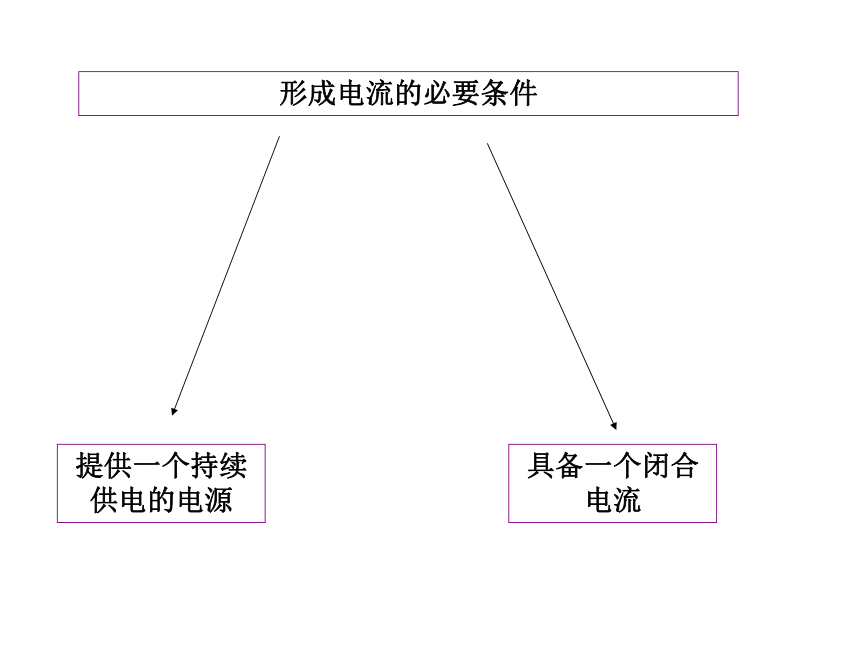

形成电流的必要条件提供一个持续供电的电源具备一个闭合电流4、电流表的使用方法：
（1）必须与被测电路串联
（2）必须选择正确的量程
有两个量程：（0—0.6A和0—3A）
（3）必须让电流从正接线柱流进，
从负接线柱流出。
（4）电流表绝对不能不通过用电器而直接接 入电源两极间，否则会损坏电源和电流表。（电流表本身电阻很小）
二、电压1、电压是使电荷发生移动形成电流的原因
2、电压的符号为U，电压的国际制主单位是伏特，用字母V表示，常用单位有毫伏、千伏等。1千伏=1000伏，1伏=1000毫伏
3、一节干电池的电压为1.5伏，家庭电路的电压为220伏，动力电路的电压为380伏
4、电压表的使用方法：
（1）必须与被测电路并联
（2）必须选择正确的量程（有两个量程：（0—3V和0—15V）
（3）必须让正接线柱与电源正极相连的这一端相连，让负极与电源负极相连的这一端相连
（4）电压表本身电阻很大，即使直接接在正负两极间也不会损坏电源。
判断下列电压表分别测的是谁的电压？三、电阻1、电阻是指阻碍电流通过的作用，电阻越大，通过电路的电流越小。
2、电阻的符号为R
3、电阻的国际制单位是欧姆，用字母Ω表示
常用单位有千欧（KΩ）、兆欧（MΩ）等
4、一般来说，纯金属的电阻较小，合金电阻较大，绝缘体最大。
5、导体的电阻是导体本身的一种属性，与导体两端的电压大小、通过导体的电流大小无关，只与导体本身的材料、长度、横截面积有关。长度越长，电阻越大；横截面积越大，电阻越小。另外导体电阻还与温度有关。
6、导体电阻不会随外界变化而变化的叫定值电阻，导体电阻会随长度的改变而变化的叫变阻器，如滑动变阻器。
导体的电阻是导体本身的一种性质，它的大小决定于导体的长度、横截面积和材料。小明根据白炽灯常在开灯瞬间灯丝被烧断的现象，提出了导体的电阻还与温度有关的观点。为了证明他的观点，他设计了一个实验，如右图所示：将一废日光灯灯丝、一只电流表和一个标有“2．5 V、1 W”的小灯泡串联在4．5 V电源上，闭合开关，电流表的读数为0．4 A，小灯泡较亮；小明用酒精灯外焰加热日光灯灯丝，发现小灯泡逐渐变暗，当电流表的读数为O．3 A时，小明移去酒精灯，小灯泡又逐渐变亮。根据上述材料，请你认真分析后，回答下列问题：(1)小明所提出的观点，从科学方法上来说，是一种 ▲ ；
(2)加热前后，废灯丝电阻值的变化范围是多少?
(3)当电流表读数为O．3 A时，小灯泡的实际功率是多少?
[注：(2)(3)小题计算时，小灯泡自身电阻的变化忽略不计]
某同学学了关于导体的电阻与温度的关系后知道一般金属导体在温度升高时电阻增大，但是否所有的导体电阻都随温度的升高而增大呢?于是此同学找来了各种导体材料做实验，下表是在用铅笔芯做实验时的数据记录：
(1)按给出的电路图连接实物图
(2)分析实验数据你能得出什么结论?
下图是滑动变阻器接入电路的示意图，其中移动滑片不能改变接入电路电阻的是 ( )
如图所示的电路中，闭合开关S，当滑动变阻器的滑片P向右移动时，电压表、电流表示数的变化是（ ）
A. 电压表、电流表的示数均变大
B. 电压表、电流表的示数均变小
C. 电压表示数变大，电流表示数变小
D. 电压表示数变小，电流表示数变大
下图是小明自制电子秤的原理示意图。托盘、轻弹簧上端和金属滑片P固定一起(弹簧的电阻不计)。
(1)电路设计：要使电子秤能正常工作。下列电路连接正确的是 。
A．点“1”与点“2”连接
B．点“1”与点“3”连接
C．点“2”与点 “3”连接
(2)故障排除：小明在正确完成电路连接后。闭合电键S，改变托盘中物体的质量，发现电压表有示数．但始终不变，发生故障的原因可能是 。
A．R0断路
B．R1短路
C．电压表短路
D．金属滑片P处断路(3)刻度调试：①调零。在托盘中无物体时，使金属滑片P处于Rl最上端．此时电压表的示散为零．②标度。每次向托盘中增加100克的砝码，在电压表指针所指位置的刻度盘上标出相应的质量值。
当将1千克的物体放在托盘中。金屑滑片P刚好指在距Rl上端l／3处(如图)，请计算回答“l千克”应标在电压表多少伏的位置上?(电阻R0=5欧，电阻R1=15欧，电源电压U=3．O伏，电压表的量程为 O～3．0伏)（4）继续改进：小明在标示电子秤刻度时，发现电子秤的刻度与电压表的刻度有不同特点。请说出不同之处 。于是，他又开始了新的研究。解释欧姆定律的内容和数学表达式应用欧姆定律解决简单的电学问题
（不超过两个电阻的电路）(1)某同学用如图所示的电路，研究“一段电路中电流大小跟电阻大小关系”的实验。在这个实验中，滑动变阻器的主要作用是：当更换AB两点之间的电阻R时，调节滑动变阻器R’的阻值，使AB两点间的 保持不变。
(2)如上题图示，若电源电压恒为6伏，滑动变阻器R’的规格是“2A 20Ω”，定值电阻R的阻值为10欧。当闭合开关S时，滑动变阻器的滑片从左端移动到右端，则电流表的示数变化是 。
1、某一小灯泡标有“2.4V 0.6A”字样，表示正常工作时电压是2.4V ，电流是0.6A。求
（1）该小灯泡正常工作时灯丝的电阻。
（2）若将该灯接在1.2V 电路的两端，求此时灯的电阻以及通过灯的实际电流。
（3）若将该灯接在另一电路两端，测得通过灯的电流大小为0.2A，求此时灯两端的电压。
2、滑动变阻器铭牌上的数据表示的意义：如某滑动变阻器上标有“2A、10Ω”，则表示该变阻器允许通过的最大电流为2安，最大阻值为10Ω。
问：你认为允许加在此变阻器两端电压的电压的最大值为多大？
伏安法测电阻的实验原理电路图实验中的操作分析数据得出结论某兴趣小组的同学进行电学实验过程中发现一个有趣的元件，由有A、B两部分，被封闭在一个透明的玻璃壳内，a、b是其两个外露的接线柱（如图甲）。他们了解到B是一个定值电阻，其电压与电流关系如表所示：
A是一种由特殊金属丝制成的导体，它的额定电压是9伏。为进一步了解A的某些特征，他们使用如图乙的实验器材，测得了一组元件的电压与电流值，并绘制成如图丙的曲线。
请根据上述信息回答：
⑴用笔线代替导线将图乙的电路连接完整。
⑵计算电阻B的阻值。
⑶计算导体A的额定功率。
串联电路的特点串联电路电流处处相同
I1=I2=I
串联电路各电阻两端的电压之和等于电源电压
U1+U2=U
串联电路的总电阻等于各电阻之和
R=R1+R2并联电路的特点并联电路中通过各支路的电流之和等于干路中通过的总电流
I1+I2=I
并联电路各支路两端的电压等于电源电压
U1=U2=U
并联电路的总电阻的倒数等于各分电阻的倒数之和
1/R=1/R1+1/R2杨明是一个无线电爱好者。一次，在修理收音机时，发现有一只电阻值为30欧的电阻需要更换，而现在只有10Ω、20Ω、40Ω、60Ω、120Ω。几种规格的电阻(每种电阻都有若干个)，请你帮杨明想两种更换电阻的方法：
例如：将三个10Ω的电阻串联。
方法一：
方法二： 。
小明同学在使用电流表测量电流时，将电流表分别接入两个小灯泡串联电路的A、B、C三点（如图所示）。测得A、B、C三点的电流，其关系是
A．IA＝IB＝IC B．IC＞IB＞IA ＞0 C．IA＞IB＞IC＞0 D． IC＞IB＞IA＝0
在“用电压表测电压”的实验中，小明同学先测得电池组两端的电压为3．0V，然后将一只定值电阻R接在电池组的两端，测得R两端的电压为2．7V(如图所示)。
此时他发现了问题，接在电路中的定值电阻R两端的电压小于3．0V，0．3V的电压哪儿去了呢?对此现象。他提出了这样的猜想：电池内部可能有电阻。如果是这样的话，那么电池内部的电阻与这个定值电阻相当于串联，于是他决定用实验来研究这个问题。
①先用电压表测得电池组两端的电压为3．0V；
②然后将一只阻值为14欧的定值电阻接在电池组的两端，测得该电阻两端的电压为2．8V；
③再用另一只阻值为29欧的定值电阻接在电池组的两端，测得该电阻两端的电压为2．9V。
根据串联电路的特点，他分析了测得的数据后认为，原先的猜想是正确的。问：
(1)他的这种研究方法属于 实验。
(填“定性”或“定量”)
(2)电池组内部的电阻R0的阻值为 欧。
