【沪科版】2017年秋物理九年级：14.2《让电灯发光》ppt课件（26页）

课件26张PPT。14.2 让电灯发光情境导入电灯为什么会发光呢①初步认识家用电器和电路的组成。
②知道电路的组成及各组成部分的作用
③记住并会画一些电路器件的电路符号。
④知道并能够识别通路、断路、短路三种电路状态，知道短路的危害。
⑤会读、会画简单的电路图。

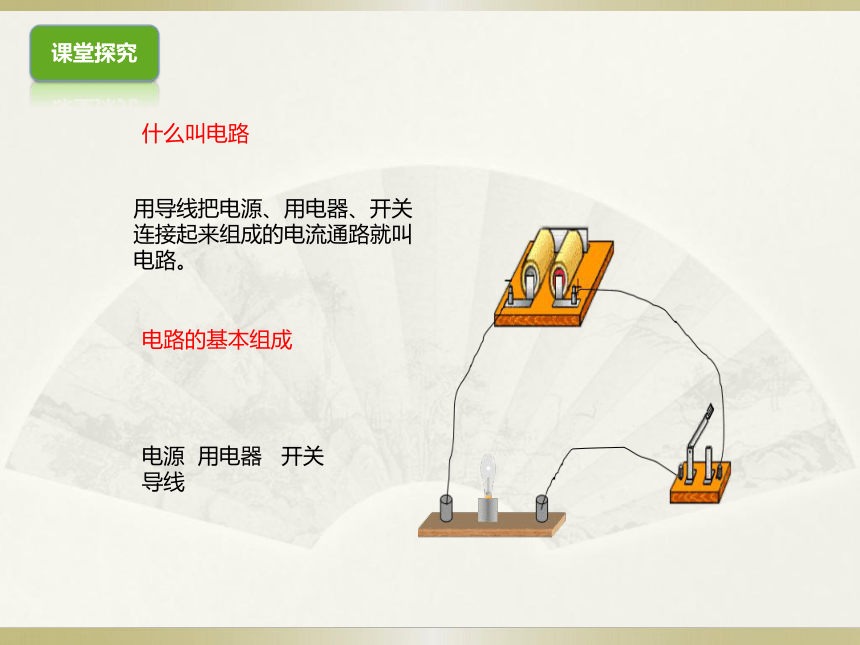

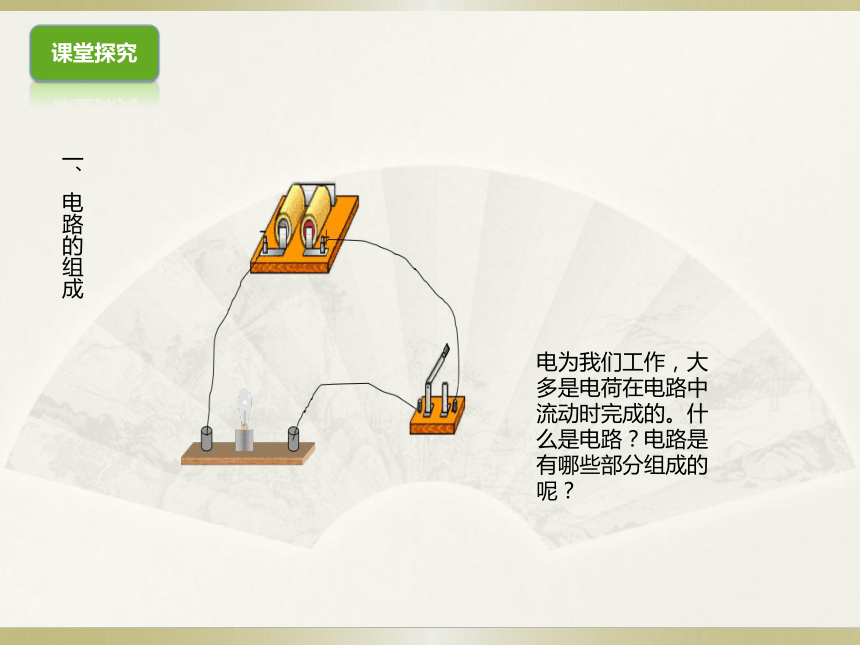

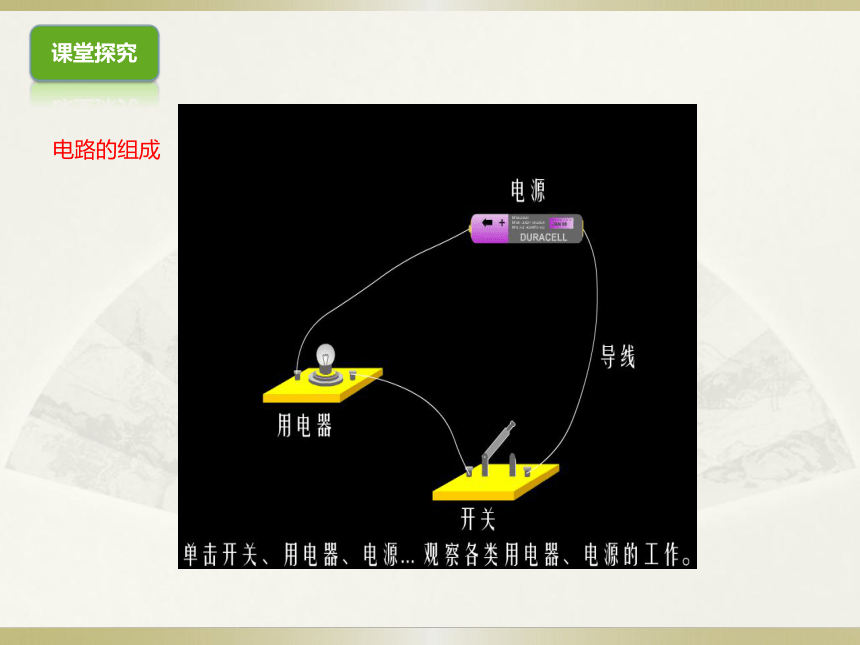

⑥能够根据实际电路画出它的电路图，能根据文字叙述的要求画出它的电路图。规范作图，培养读图及作图的能力本节目标2、电路的组成：一个完整的电路至少包括 、 、 和 四部分。3、电路的三种状态分别是______，_______，_______。 预习反馈 1、用导线把 、 和 连接起来组成的电流通路就称为电路。 电源用电器开关电源开关导线用电器通路断路短路一、电路的组成电为我们工作，大多是电荷在电路中流动时完成的。什么是电路？电路是有哪些部分组成的呢？课堂探究课堂探究电路的组成课堂探究什么叫电路用导线把电源、用电器、开关连接起来组成的电流通路就叫电路。电路的基本组成电源 用电器 开关 导线课堂探究1、电源（1）电源供给电路电能（2）我知道的电源还有：干电池 蓄电池 太阳能电池 氧化银电池 锂电池 发电机 课堂探究电 源干电池发电机蓄电池课堂探究2、用电器（1）消耗电能，把电能转化为人们需要的能量，比如光能、内能。（2）我知道的用电器有：电灯 电视机 电冰箱 电饭堡 电风扇
洗衣机 电熨斗 电脑 电磁炉 。课堂探究3、开关（1）开关用来控制电路的通断（2）我知道的开关有：拉线开关 按纽开关 拨动开关
声控开关 闸刀开关 触摸延时开关课堂探究4、导线（1）导线把用电器连接起来，是电流通过的路径（2）我知道的导线有：铜芯导线 铝芯导线课堂探究电流方向1、电流的形成电荷的定向移动形成电流2、电流的方向：（1）物理学上规定，正电荷定向移动的方向为电流的方向（2）电源接入电路时，电流总是从电源的正极流出，经过导线、用电器等流入电源的负极加油站典例分析例题1.如图所示的电路中，闭合开关时，下列说法正确的是（　　）

A．两灯泡串联
B．电流表测的是总电流
C．电流表测的是L1的电流
D．开关只能控制L2
解：（1）两灯泡并列连接，故两灯泡并联，故A错误；
（2）如图所示的电路中，开关在干路中，控制整个电路，电流表和灯泡L1串联，因此它测量的是灯泡L1中的电流，故B、D错误，C正确．
故选C．C课堂探究二、电路的三种状态通路:处处连通的电路课堂探究开 路:在某处断开的电路短路不经过用电器而直接跟电源两极连接的电路短路的危害短路时，电流很大，会烧坏电源和导线，在生产和生活中发生短路，轻则用电器不能工作，重则会引起火灾课堂探究典例分析例题2.如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（　　）

A．a和b B．c和d C．e和f D．g和h
．解：
A、导线连接a、b两接线柱，灯泡L2被短路，只有灯泡L1工作．故A不符合题意；
B、导线连接c、d两接线柱，灯泡L1被短路，只有灯泡L2工作，故B不符合题意；
C、导线连接e、f两接线柱，相当于闭合开关，两灯都能发光，故C不符合题意；
D、导线连接g、h两接线柱，电源短路，两灯都不能发光（即两灯同时熄灭），故D符合题意．
故选D．D课堂探究在研究电路时,我们也要画电路元件实物图吗?用规定的符号画出表示电路连接情况的图就是电路图不需要,我们可以用符号表示电路中的各元件。三电路元件符号与电路图课堂探究元件符号知道了电路组成，我们来认识一下组成电路常见的元件符号。课堂探究根据实物图画电路图这样好看吗？可行吗？1.元件位置安排要适当，分布要均匀。2.整个电路图最好呈长方形，有棱有角，导线要横平竖直。3.元件不要画在拐角处。4.按顺序从正极依次画到负极，或从负极依次画到正极。典例分析例题3.如图所示的电路，以下说法正确的是（　　）

A．只接通S1灯亮、电铃响
B．只接通S2灯亮、电铃响
C．只断开S3灯亮、电铃响
D．只断开S1灯亮、电铃响解：A、只接通S1，为灯泡的基本电路，因此灯亮，电铃不响；故A错误．
B、只接通S2，灯泡和电铃串联，因此灯亮且电铃响；故B正确．
C、只断开S3，为灯泡的基本电路，因此灯亮，电铃不响；故C错误．
D、只断开S1，为电铃的基本电路，因此灯不亮，电铃响；故D错误．
故选B．B本课小结认识电路电路的组成电源、
用电器
开关
导线电路的三种状态电路图及元件符号电路图的画法元件分布要均匀
位置安排要适当
导线竖直横要平
矩形棱角要分明拓展练习1.从显像管尾部的热灯丝发射出来的电子，高速撞击到电视机荧光屏上，使荧光屏发光，则在显像管内（　　）
A．电流方向从灯丝到荧屏
B．显像管内是真空，无法通过电流
C．电流方向从荧屏到灯丝
D．电视机使用的是交流电，显像管中的电流方向不断改变
2.“测定小灯泡的额定功率”实验电路图如图所示，a、b电表分别表示（　　）

A．a是电流表，b是电压表
B．a是电压表，b是电流表
C．a、b都是电压表
D．a、b都是电流表
CB完成同步练习册作业布置再 见
