【沪科版】2017年秋物理九年级：第20章《能量、材料与社会》ppt课件（27页）

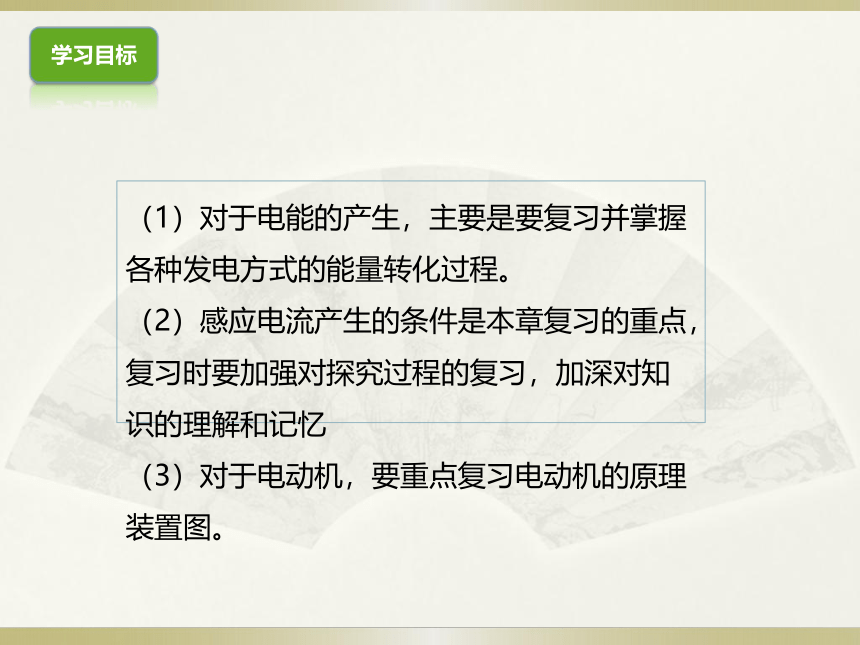

课件27张PPT。第十八章 电从哪里来学习目标（1）对于电能的产生，主要是要复习并掌握各种发电方式的能量转化过程。
（2）感应电流产生的条件是本章复习的重点，复习时要加强对探究过程的复习，加深对知识的理解和记忆

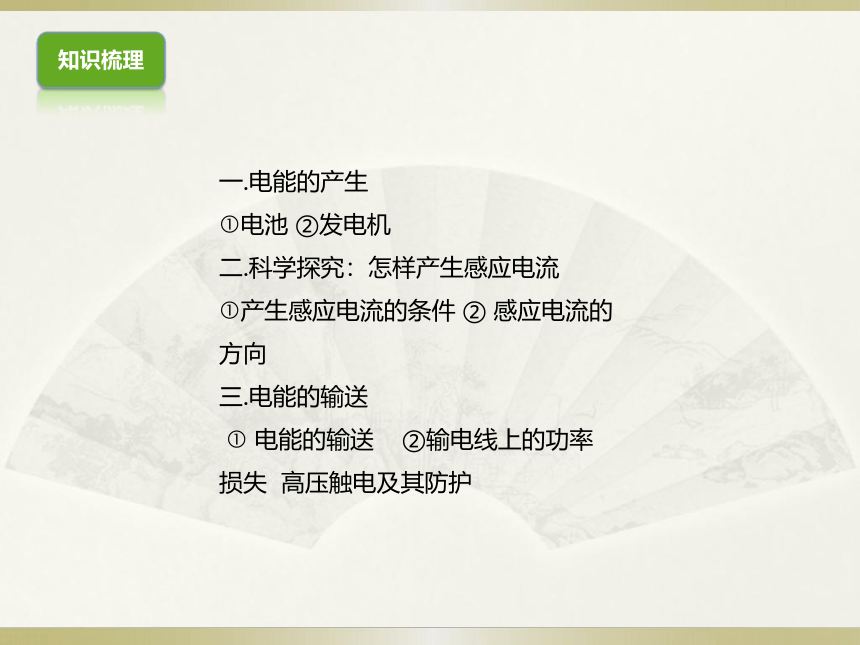

（3）对于电动机，要重点复习电动机的原理装置图。知识梳理
一.电能的产生
?电池 ②发电机
二.科学探究：怎样产生感应电流
?产生感应电流的条件 ② 感应电流的方向
三.电能的输送
? 电能的输送 ②输电线上的功率损失 高压触电及其防护

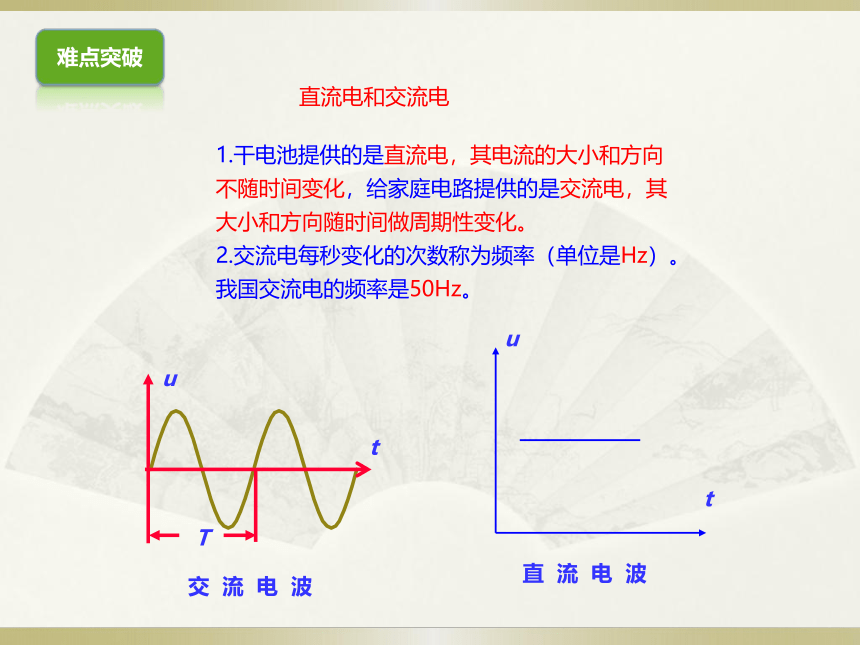

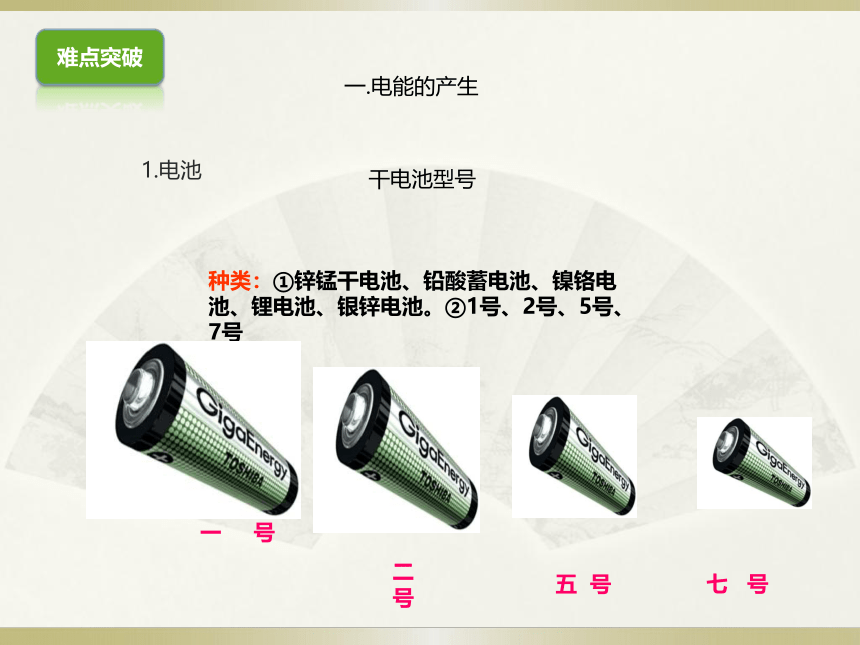

难点突破一.电能的产生1.电池干电池型号种类：①锌锰干电池、铅酸蓄电池、镍铬电池、锂电池、银锌电池。②1号、2号、5号、7号难点突破直流电和交流电1.干电池提供的是直流电，其电流的大小和方向不随时间变化，给家庭电路提供的是交流电，其大小和方向随时间做周期性变化。

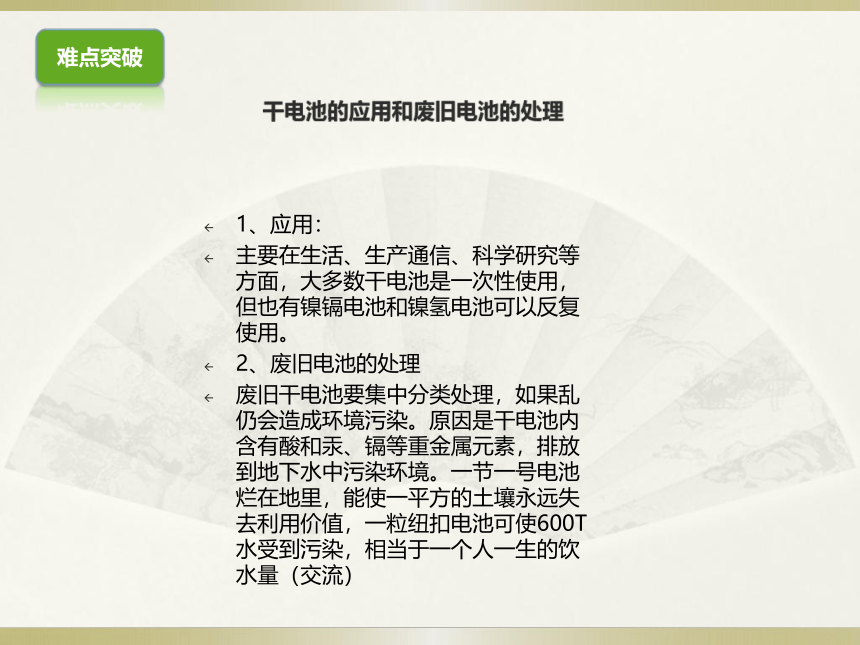

2.交流电每秒变化的次数称为频率（单位是Hz）。我国交流电的频率是50Hz。难点突破干电池的应用和废旧电池的处理1、应用：
主要在生活、生产通信、科学研究等方面，大多数干电池是一次性使用，但也有镍镉电池和镍氢电池可以反复使用。
2、废旧电池的处理

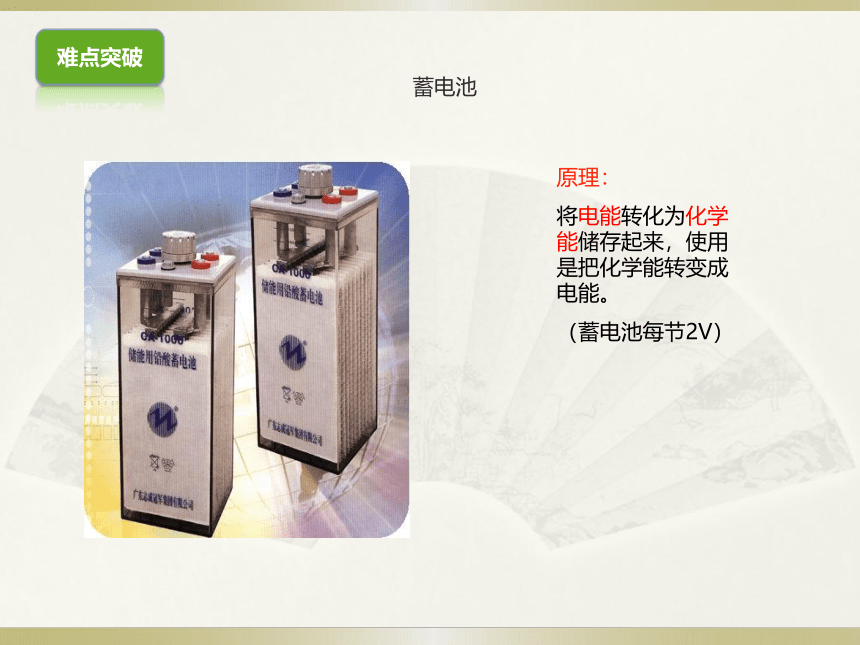

废旧干电池要集中分类处理，如果乱仍会造成环境污染。原因是干电池内含有酸和汞、镉等重金属元素，排放到地下水中污染环境。一节一号电池烂在地里，能使一平方的土壤永远失去利用价值，一粒纽扣电池可使600T水受到污染，相当于一个人一生的饮水量（交流）难点突破蓄电池原理：
将电能转化为化学能储存起来，使用是把化学能转变成电能。
（蓄电池每节2V）难点突破太阳能电池1、请大家阅读课本说说对太阳能电池的了解
2、交流太阳能电池的构造和使用太阳能电池的优缺点。
优点：取之不尽，没有污染

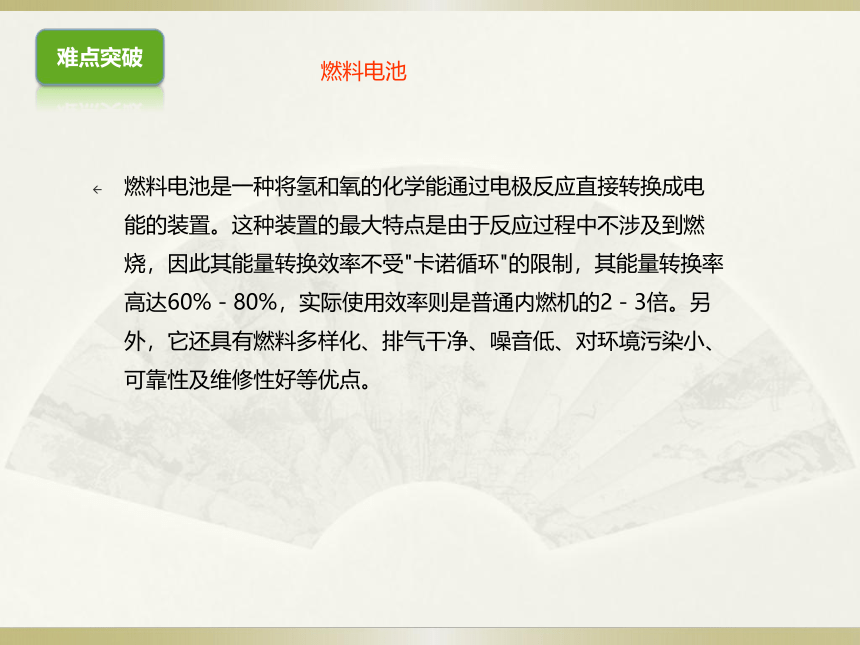

缺点：受天气条件的限制难点突破燃料电池燃料电池是一种将氢和氧的化学能通过电极反应直接转换成电能的装置。这种装置的最大特点是由于反应过程中不涉及到燃烧，因此其能量转换效率不受"卡诺循环"的限制，其能量转换率高达60%－80%，实际使用效率则是普通内燃机的2－3倍。另外，它还具有燃料多样化、排气干净、噪音低、对环境污染小、可靠性及维修性好等优点。难点突破2.发电机发电机是其它形式的能转化为电能的装置。常见的发电机有火力发电、水力发电、核能发电等火力发电火力发电的优缺点
（1）优点：原材料易获得，设备简单不受客观因素的影响
（2）缺点：燃烧大量的煤、石油等燃料，这都是不可再生的；燃料燃烧还会产生大量的二氧化碳、含硫的气体和粉尘等，污染环境。难点突破水力发电水力发电的优缺点
（1）优点：是对自然资源的综合利用，对环境没有污染
（2）缺点：其发展受地理位置和自然条件变化的影响核电站核能发电的优缺点
优点:用料省,运输方便,污染小
缺点:原材料比较少,结构比较复杂
难点突破典例精析：例1：以下说法中正确的是（　　）
A．电源是提供电能的装置
B．家庭电路中的电脑和电视是串联的
C．电流都是自由电子定向移动形成的
D．家庭电路中的电能表是测量电功率的仪表解：A、电源是提供电能的装置，把其他形式的能转化成电能，故A正确；B、家庭电路中的用电器是互不影响的，所以电脑和电视是并联的，故B错误；C、电流是由于电荷的定向移动形成的，故形成电流，可以是正电荷、可以是负电荷，也可以是正负电荷同时移动形成的，故C错误；D、家庭电路中的电能表是测量电功的仪表，故D错误；故选A．A难点突破二.科学探究：怎样产生感应电流产生感应电流的条件感应电流的方向与________方向和_____________________方向有关。磁场导体切割磁感线运动感应电流的方向与磁场方向、导体切割磁场运动的方向的关系可用右手定则判断。难点突破产生感应电流的条件 1.闭合电路的一部分导体在磁场中做切割磁感线运动时产生电流的现象称为电磁感应现象 2.电磁感应中产生的电流称为感应电流。 3.感应电流产生的条件：①电路是闭合的 ②一部分导体在磁场里做切割磁感线的运动难点突破感应电流的方向： 感应电流产生的方向与磁感线方向和导体运动方向有关。电磁感应现象中的能量 转化：机械能转化为电能
难点突破典例精析：例2：关于电与磁及其应用，下列说法正确的是（　　）
A．法拉第发现了电流的磁效应
B．奥斯特发现了电磁感应现象
C．电动机应用了电磁感应原理
D．电磁铁应用了电流的磁效应解：据课本知识可知，A、电磁感应现象是法拉第发现的，故A错误；B、奥斯特发现了通电导线周围有磁场，故B错误；C、电动机是利用通电导线在磁场中受力的作用的原理制成的，故C错误；D、电磁铁是利用电流的磁效应的原理制成的，故D正确．故选D．D难点突破三.电能的输送电能的输送难点突破　　 需要电能的地方分布很广，而电站相对来说比较集中，因此要把电站的电能向外输送，有的需要输送到远方，这就涉及电能的输送问题．电能的输送难点突破电能的输送 1．电能便于远距离输送
　电能通过输电线就可以输送到远方．相对于煤炭、石油等能源的输送需要大量的交通运载工具来说，这是它突出的优点．
2．输送电能的基本要求：可靠、保质、经济．难点突破输电线上的功率损失 １．设输电电流为I，输电线电阻为R，则输电线上的功率损失为： ΔP=I2P2．减少输电线上功率损失的方法
（1）减小输电线的电阻R
①减小输电线长度L：由于输电距离一定，所以在实际中不可能用减小L来减小R．
　②减小电阻率?：目前一般用电阻率较小的铜或铝作导线材料．
　③增大导线的横截面积S，这要多消耗金属材料，增加成本，同时给输电线的架设带来很大的困难．难点突破 （2）减小输电电流 I ②提高输电电压U ：
在输送功率P 一定，输电线电阻R一定的条件下，输电电压提高到原来的n倍，输电线上的功率损失降为原来的1/n2倍．　　采用高压输电是减小输电线上功率损失的最有效、最经济的措施． 难点突破高压触电及其防护用电器为什么不直接使用高压电？高压电的绝缘防护要求很高，
直接供给家用电器十分不安全。人靠近高压带电体，就可能触电。安全用电原则：不接触低压带电体
不靠近高压带电体
难点突破典例精析：例3：要想降低远距离输电线路电能的消耗必须（　　）.
A．升高输送电压
B．降低输送电压
C．用铜导线换掉铝导线以减小电阻
D．减小输出功率解：远距离输电时，输电功率一定，根据P=UI，知输电电压越高，输电电流越小．根据P=I2R可知损失的功率越小．所以可以通过提高输电电压，减小输电电流来减少输电线上的电能损失．故A正确，BCD错误．故选A．A一.电能的产生
?电池 ②发电机
二.科学探究：怎样产生感应电流
?产生感应电流的条件 ② 感应电流的方向
三.电能的输送
? 电能的输送 ②输电线上的功率损失 高压触电及其防护本课小结2.近年来国家对边远农村陈旧老化的电网进行改造，以减少远距离输电的电能损耗而降低电费价格，减轻农民负担．可采取的措施是（　　）
A．提高输送功率 B．提高输电电压
C．增大输电电流 D．减小输电线的截面积B1.下列物品属于电磁感应现象应用的是（　　）
A．发电机 B．电吹风 C．电磁铁 D．电动机A拓展练习完成同步练习册作业布置再 见
