【沪科版】2017年秋物理九年级：第17章《从指南针到磁浮列车》ppt课件（23页）

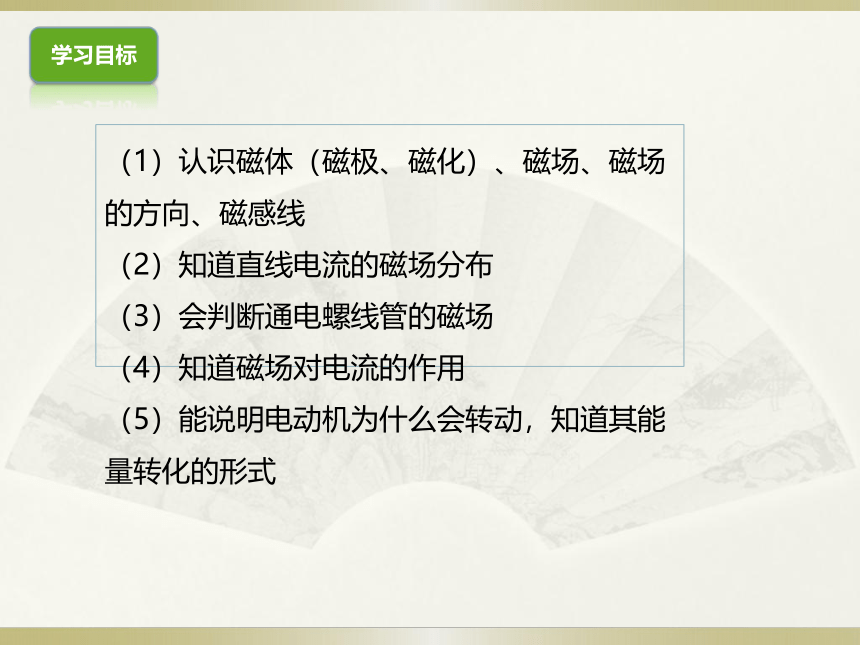

课件23张PPT。第十七章 从指南针到磁浮列车学习目标（1）认识磁体（磁极、磁化）、磁场、磁场的方向、磁感线
（2）知道直线电流的磁场分布
（3）会判断通电螺线管的磁场
（4）知道磁场对电流的作用

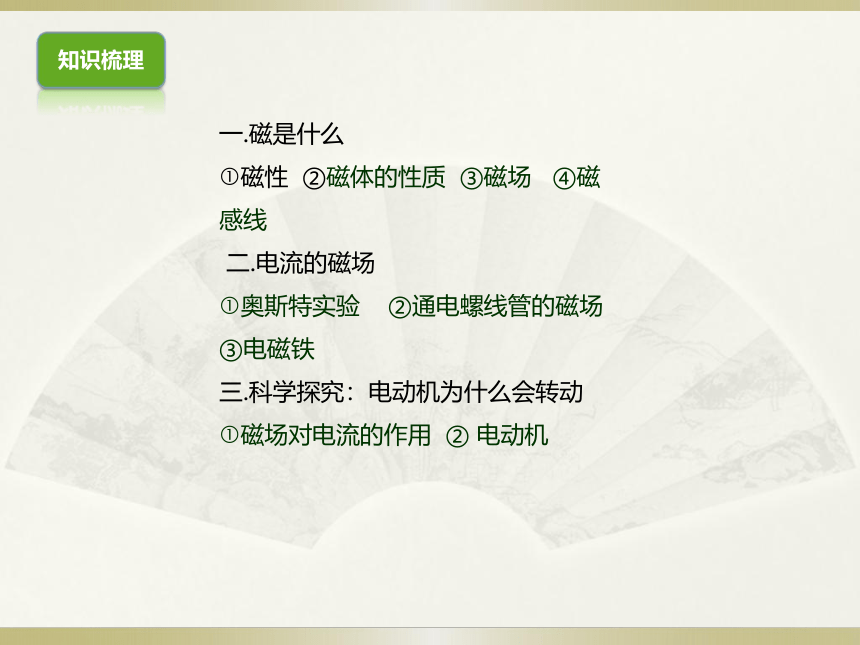

（5）能说明电动机为什么会转动，知道其能量转化的形式知识梳理
一.磁是什么
?磁性 ②磁体的性质 ③磁场 ④磁感线
二.电流的磁场
?奥斯特实验 ②通电螺线管的磁场 ③电磁铁
三.科学探究：电动机为什么会转动
?磁场对电流的作用 ② 电动机

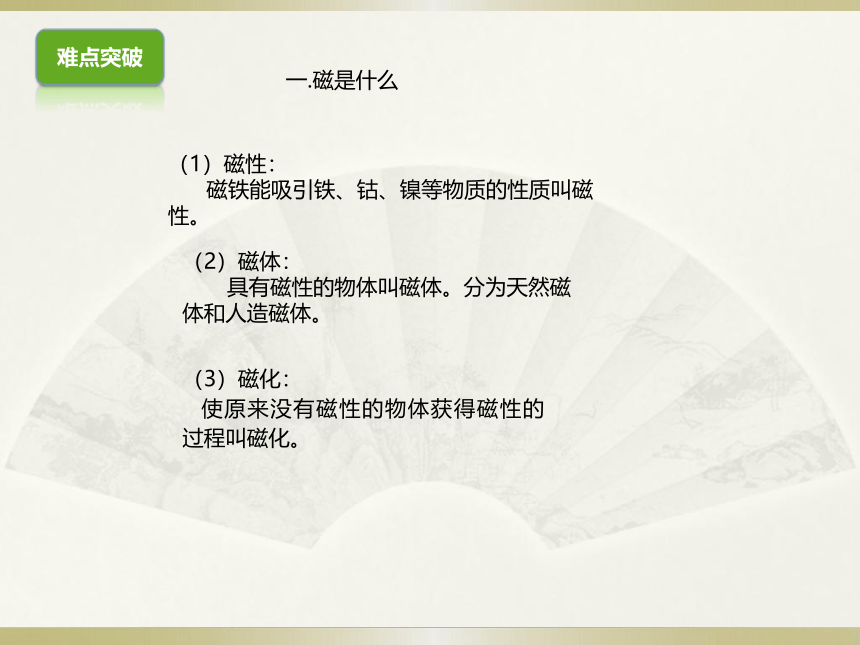

难点突破一.磁是什么（1）磁性：
磁铁能吸引铁、钴、镍等物质的性质叫磁性。（2）磁体：
具有磁性的物体叫磁体。分为天然磁体和人造磁体。（3）磁化：

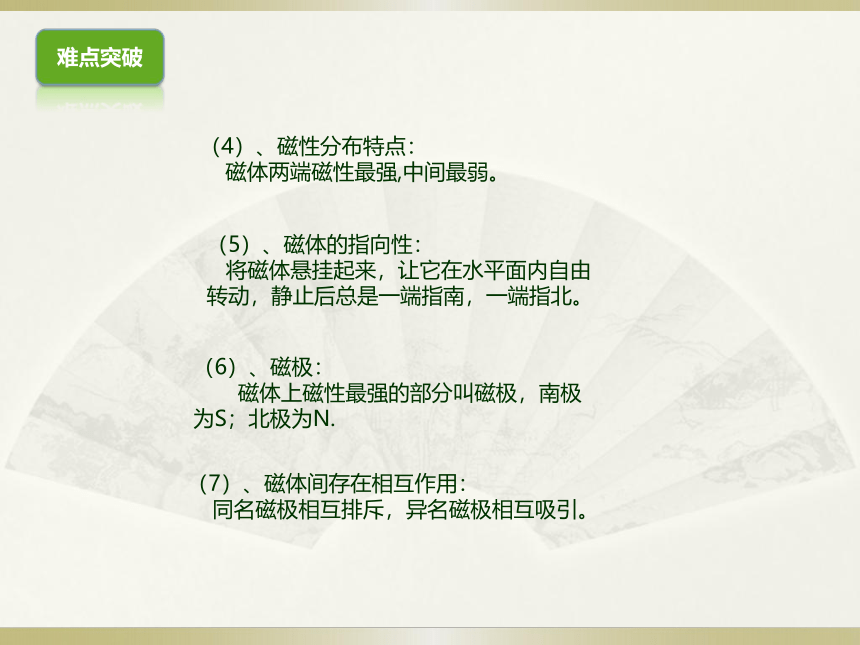

使原来没有磁性的物体获得磁性的过程叫磁化。难点突破（4）、磁性分布特点：
磁体两端磁性最强,中间最弱。（5）、磁体的指向性：
将磁体悬挂起来，让它在水平面内自由转动，静止后总是一端指南，一端指北。（6）、磁极：
磁体上磁性最强的部分叫磁极，南极为S；北极为N.（7）、磁体间存在相互作用：

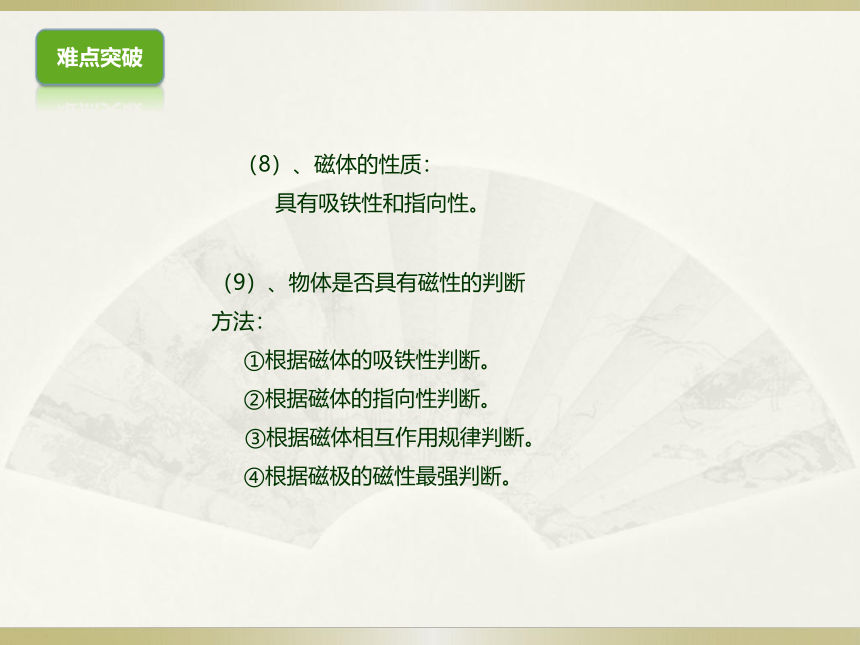

同名磁极相互排斥，异名磁极相互吸引。难点突破（8）、磁体的性质：
具有吸铁性和指向性。（9）、物体是否具有磁性的判断方法：
①根据磁体的吸铁性判断。
②根据磁体的指向性判断。
③根据磁体相互作用规律判断。

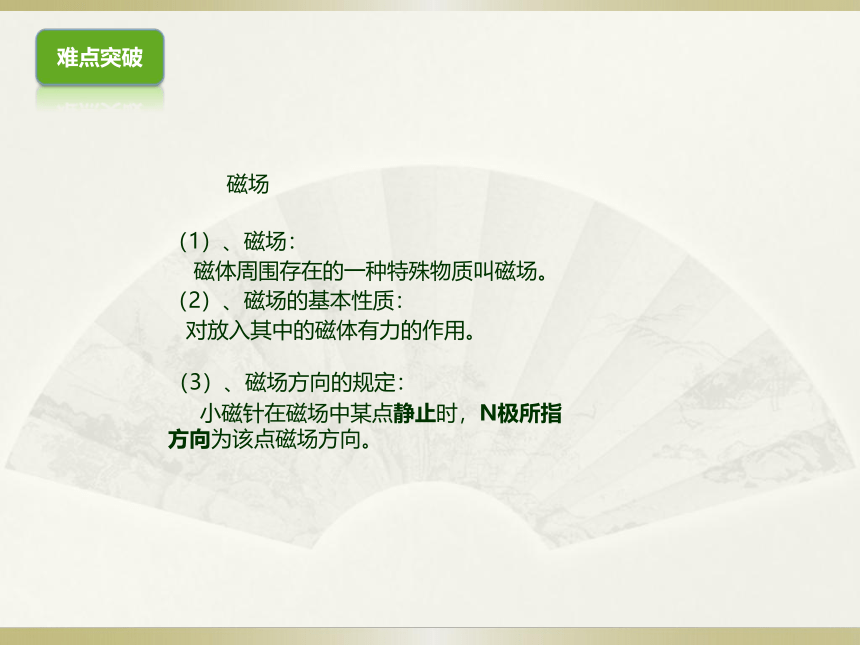

④根据磁极的磁性最强判断。难点突破磁场（1）、磁场：
磁体周围存在的一种特殊物质叫磁场。
（2）、磁场的基本性质：
对放入其中的磁体有力的作用。（3）、磁场方向的规定：

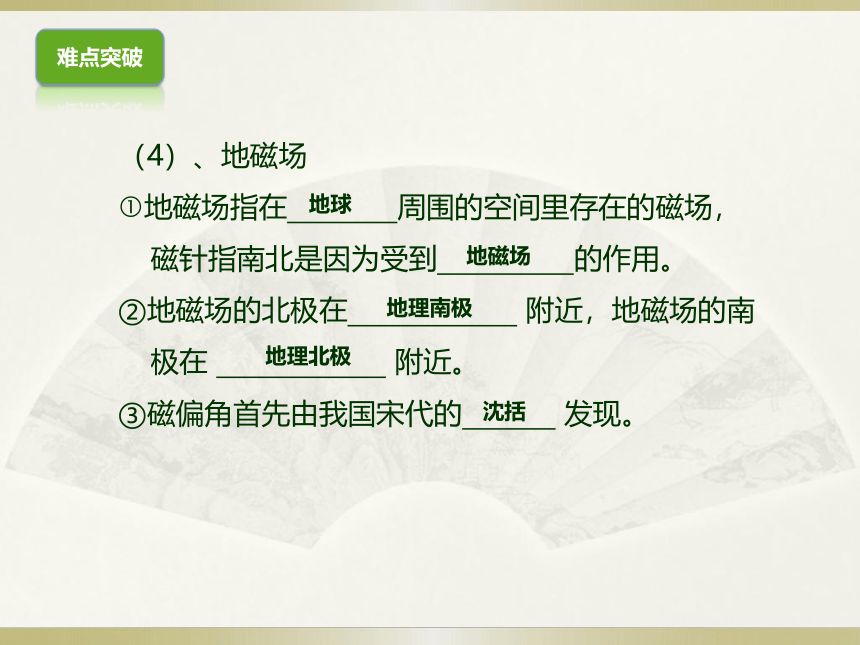

小磁针在磁场中某点静止时，N极所指方向为该点磁场方向。 难点突破（4）、地磁场
?地磁场指在 周围的空间里存在的磁场，磁针指南北是因为受到 的作用。
②地磁场的北极在 附近，地磁场的南极在 附近。

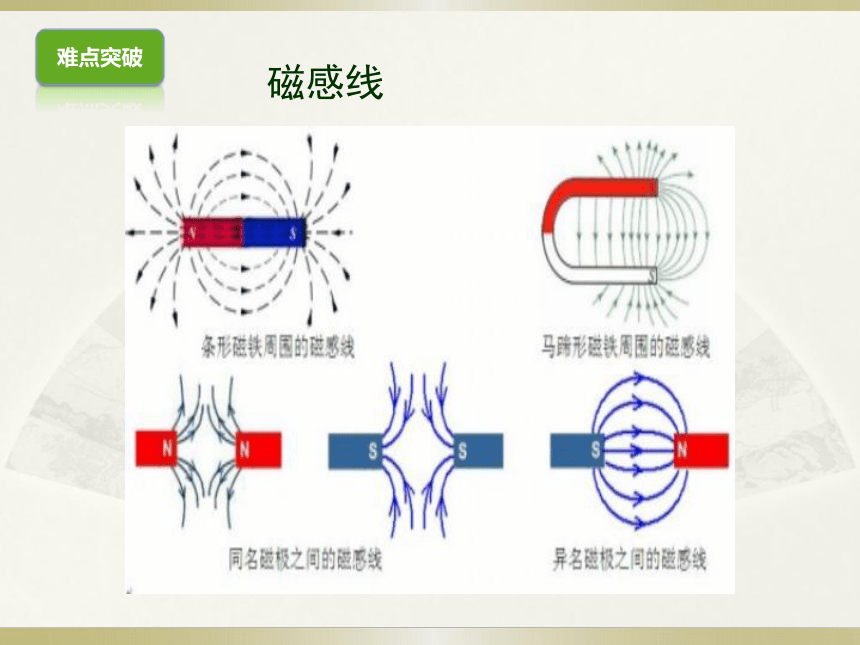

③磁偏角首先由我国宋代的 发现。地球地磁场地理南极地理北极沈括难点突破磁感线难点突破1、磁感线的定义：
磁场中所画带_____的曲线。任一点的磁感线的方向都跟该点小磁针静止时____极所指的方向一致。箭头N2、磁感线的特点：
（1）在磁体外部，磁感线总是“___出___入”。在内部总是“南出北入”。
（2）磁感线_____真实的，是一种理想模型。
（3）磁感线越密的地方，磁场越____。
（4）磁体周围有_____条磁感线。北南不是无数强
难点突破典例精析：例1：下面关于磁体性质说法不正确的是（　　）
A．任何磁体都有两个磁极
B．同名磁极互相吸引，异名磁极互相排斥
C．磁体的周围存在着磁场
D．小磁针静止时，N极总指向地球北方
解：A、据课本知识可知，任何磁体都有两个磁极，即N极和S极，故A正确；B、同名磁极互相排斥，异名磁极互相吸引，故B错误；C、一切磁体周围都存在着磁场，故C正确；D、在没有其它磁场的影响时，小磁针静止时，由于地磁场的作用，N极总指向地球北方，故D正确；故选B．B难点突破奥斯特实验现象1：导线通电后使磁针偏转，断电
后磁针回到原位置说明：通电导线周围存在磁场现象2：改变电流方向，磁针偏转方向
改变说明：磁场方向跟电流方向有关二.电流的磁场难点突破通电螺线管的磁场１.通电螺线管的磁场
和条形磁体磁场相似
２.通电螺线管的极性
与管中电流的方向关.
3. 安培定则
用右手握螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极难点突破电磁铁1、电磁铁的特点通电螺线管内插入　　　叫电磁铁，其磁性增大的原因是　 　 ；影响通电螺线管磁性增强的原因有：　　　 和　　　　　。铁芯铁芯被磁化电流大小线圈匝数通断电改变电流大小改变电流方向
难点突破典例精析：例2：如图所示，下列说法中错误的是（　　）
A．这是模拟奥斯特实验的一个场景
B．图示实验说明了通电导线周围存在磁场
C．将电池正负极对调后，重新闭合电路，小磁针偏转方向改变
D．将图中导线断开，小磁针N极将指向地磁的北极解：A、据图可知，该实验是用于模拟奥斯特实验的一个场景，故A正确；B、该实验中，若给导线通电，下面的小磁针会转动，即说明通电导线周围存在着磁场，故B正确；C、由于磁场的方向与电流的方向有关，所以将电池正负极对调后，重新闭合电路，小磁针偏转方向改变，故C正确；D、将图中导线断开，小磁针由于地磁的缘故，即N极将指向地理的北极，而不是地磁的北极，故D错误；故选D．D难点突破磁场对电流的作用1、现象：
给导体通电，导体就运动起来．2、结论：通电导体在磁场里要受到力的作用．三.科学探究：电动机为什么会转动难点突破3、通电导体在磁场里受到的力的方向
跟 方向和 方向有关。电流磁感线如果这两者同时反向，则受力方向将＿＿＿。不变4、通电线圈 在磁场中受力会 ，若没有换向器，线圈会在 附近摇晃几下，最终停下来，不能实现 转动。转动平衡位置连续5、换向器的作用
当线圈 平衡位置时,换向器自动改变
中 的方向,使线圈能 地转动下去刚转过线圈电流持续难点突破电动机 1、电动机的种类：
使用直流电供电的电动机叫直流电动机；
使用交流电供电的电动机叫交流电动机。2、电动机的原理（三种说法）
磁场对电流的作用；或者
通电导体在磁场中受到力的作用；或者
通电线圈在磁场中受力转动。3、能量转换：电能转换成机械能4、实际电动机的组成：定子和转子
难点突破典例精析：例3：下列装置中，根据“通电导体在磁场中受到力的作用”原理制成的是（　　）
A．电动机 B．电铃 C．电饭煲 D．发电机
解：A．电动机是利用通电导线在磁场中受力的作用的原理制成的，故A正确；B．电铃是利用电流的磁效应的原理制成的，故B错误；C．电饭煲利用电流的热效应的原理制成的，故C错误；D．发电机是利用电磁感应现象的原理制成的，故D错误．故选AA本课小结一.磁是什么
?磁性 ②磁体的性质 ③磁场 ④磁感线
二.电流的磁场
?奥斯特实验 ②通电螺线管的磁场 ③电磁铁
三.科学探究：电动机为什么会转动
?磁场对电流的作用 ② 电动机拓展练习2.下列有关物理学史的说法正确的是（　　）
A．法拉第发现了电流的周围存在磁场
B．汤姆生发现了电子，表明原子具有核式结构
C．安培发现了同一段导体中的电流跟电压和电阻之间的定量关系
D．伽利略的“理想斜面实验”说明了力不是维持物体运动的原因D1.磁感线可以方便地描述磁场，关于磁感线的认识正确的是（　　）
A．磁感线是由铁屑组成的
B．磁感线是磁体周围真实存在的曲线
C．磁体周围的磁感线都是从磁铁的S极出发回到N极
D．地磁场的磁感线是从地球南极附近出发回到北极附近D完成同步练习册作业布置再 见
