中考总复习课件_第22课_电流、电压和电阻[下学期]

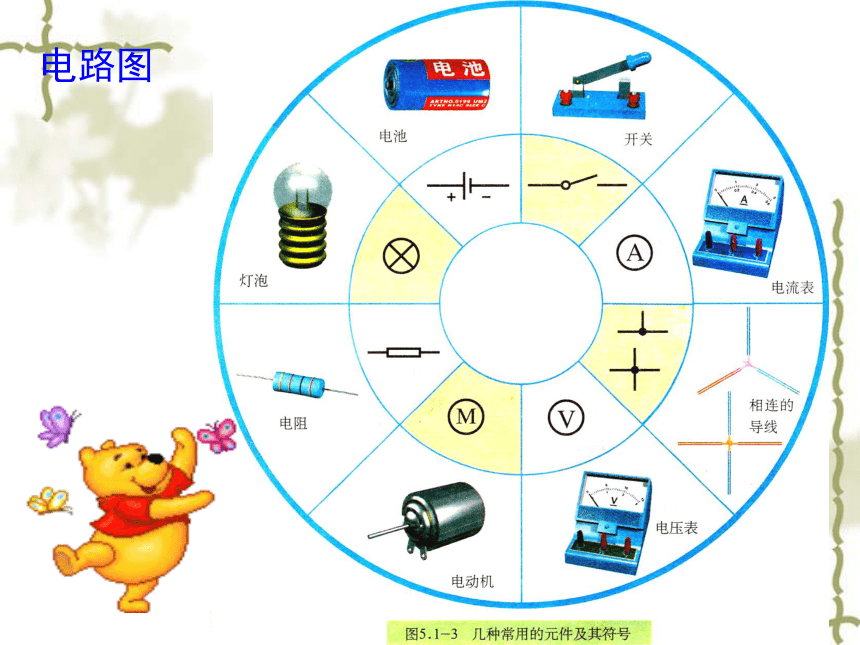

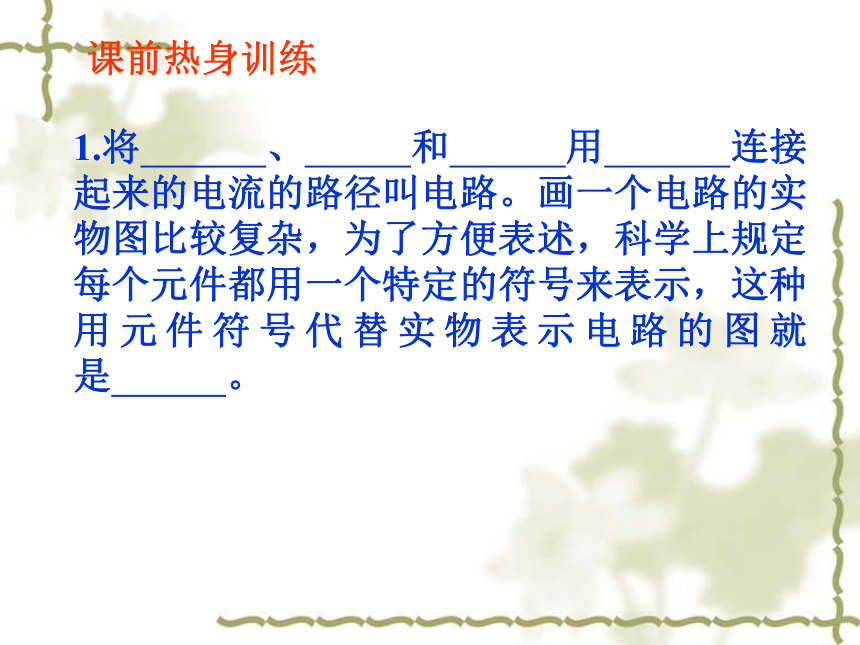

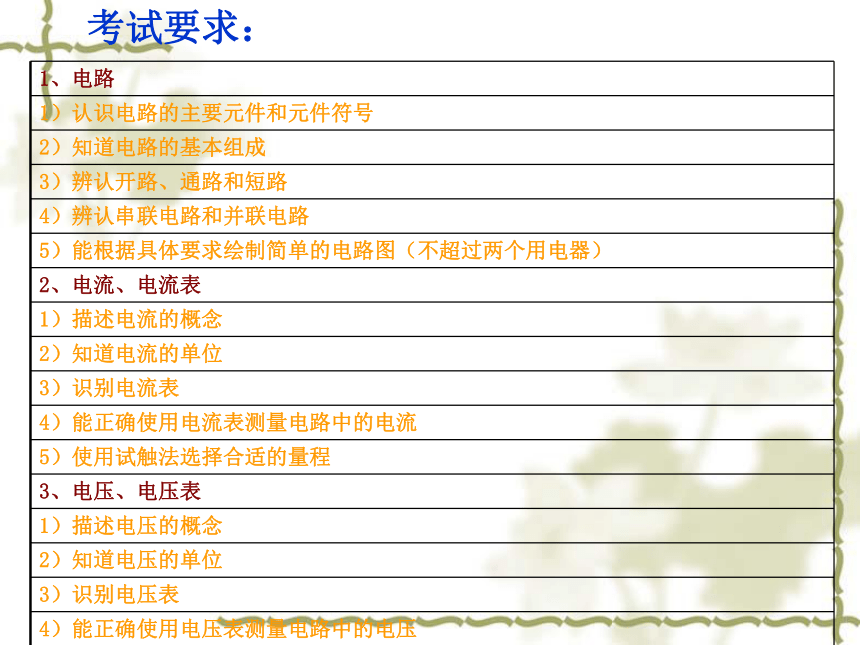

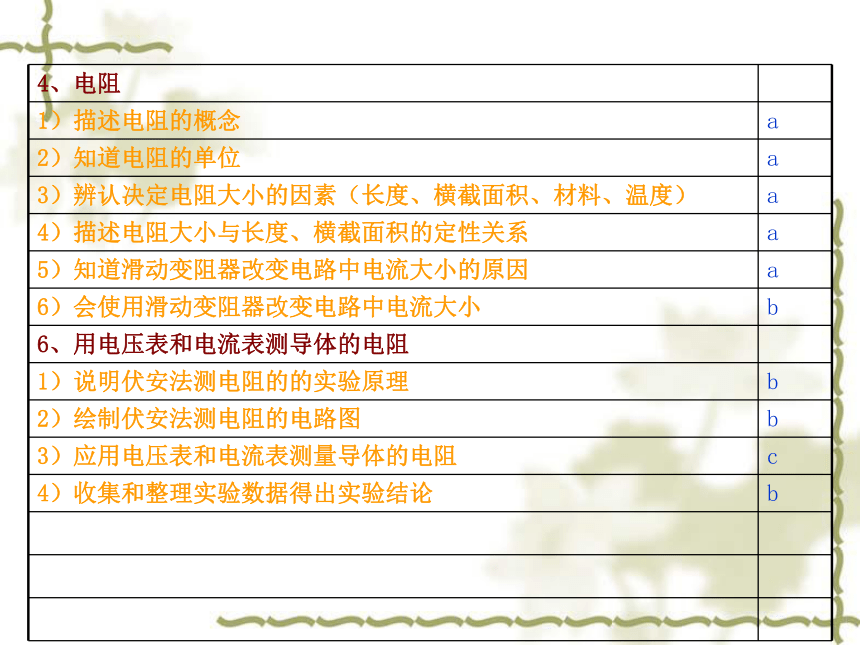

课件66张PPT。第四章电路的探秘（总 复 习）第22课 电路电流、电压和电阻天天向上:281037128考试要求：课前热身训练1.将 、 和 用 连接起来的电流的路径叫电路。画一个电路的实物图比较复杂，为了方便表述，科学上规定每个元件都用一个特定的符号来表示，这种用元件符号代替实物表示电路的图就是 。

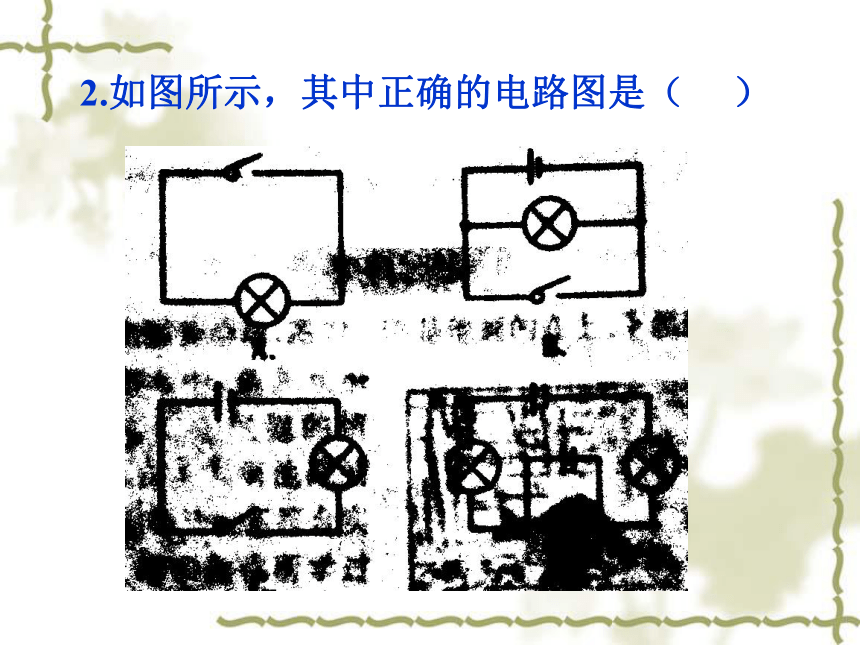

2.如图所示，其中正确的电路图是（ ）

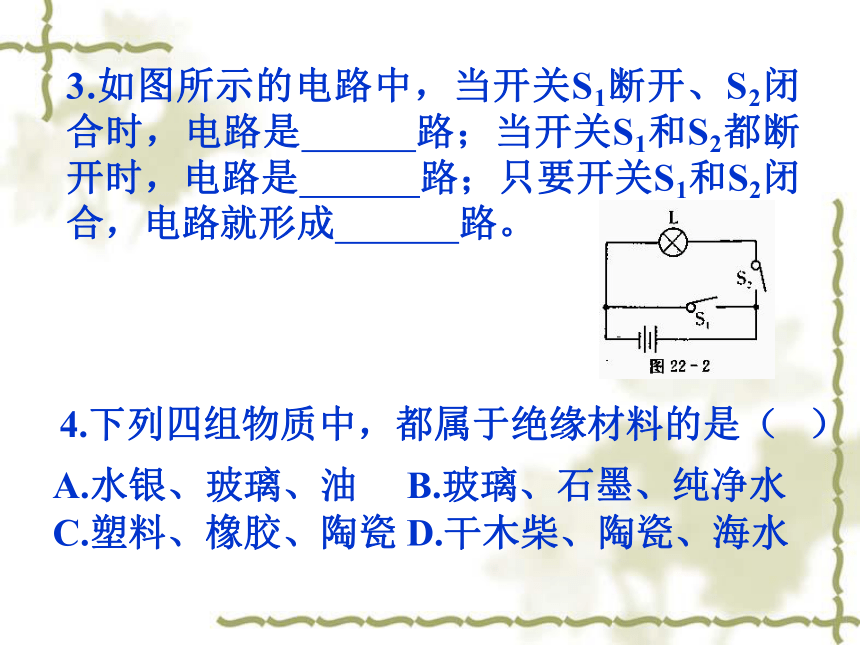

3.如图所示的电路中，当开关S1断开、S2闭合时，电路是 路；当开关S1和S2都断开时，电路是 路；只要开关S1和S2闭合，电路就形成 路。
4.下列四组物质中，都属于绝缘材料的是（ ）
A.水银、玻璃、油 B.玻璃、石墨、纯净水
C.塑料、橡胶、陶瓷 D.干木柴、陶瓷、海水

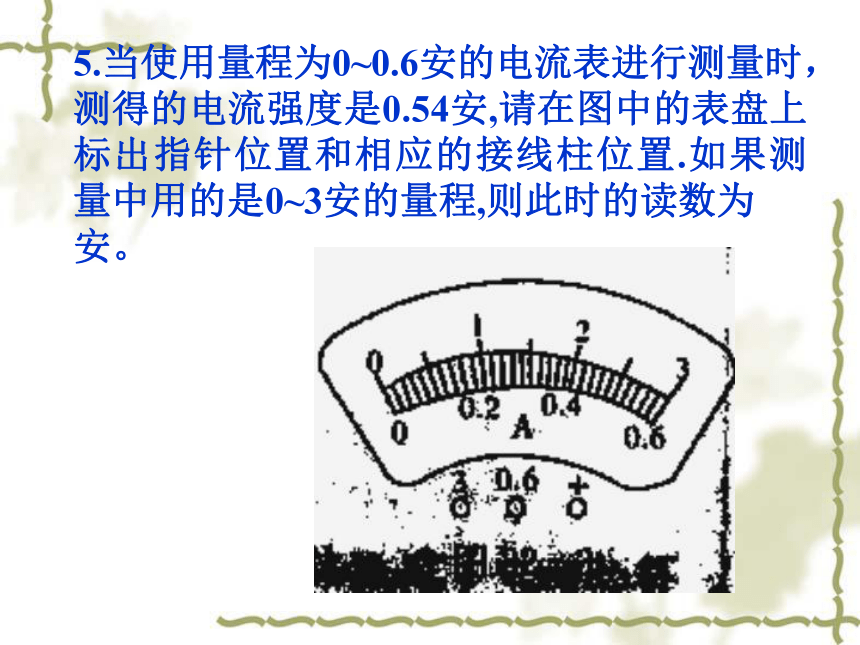

5.当使用量程为0~0.6安的电流表进行测量时，测得的电流强度是0.54安,请在图中的表盘上标出指针位置和相应的接线柱位置.如果测量中用的是0~3安的量程,则此时的读数为 安。
6.滑动变阻器改变电阻的方法是通过改变（ ）

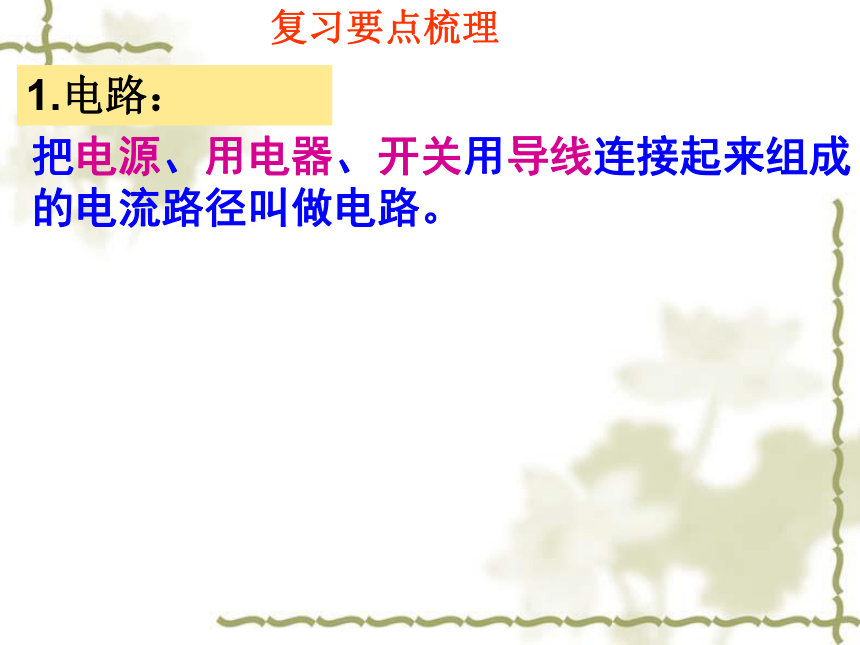

A.电阻丝的粗细B.连入电路中电阻丝的长度C.滑动变阻器连接方式D.滑片与电阻丝的摩擦1.电路：把电源、用电器、开关用导线连接起来组成

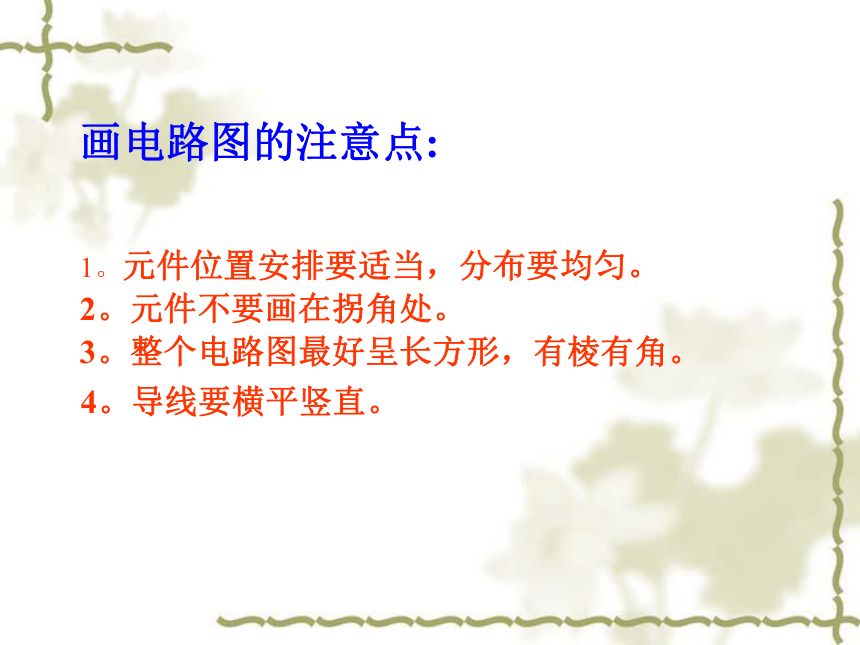

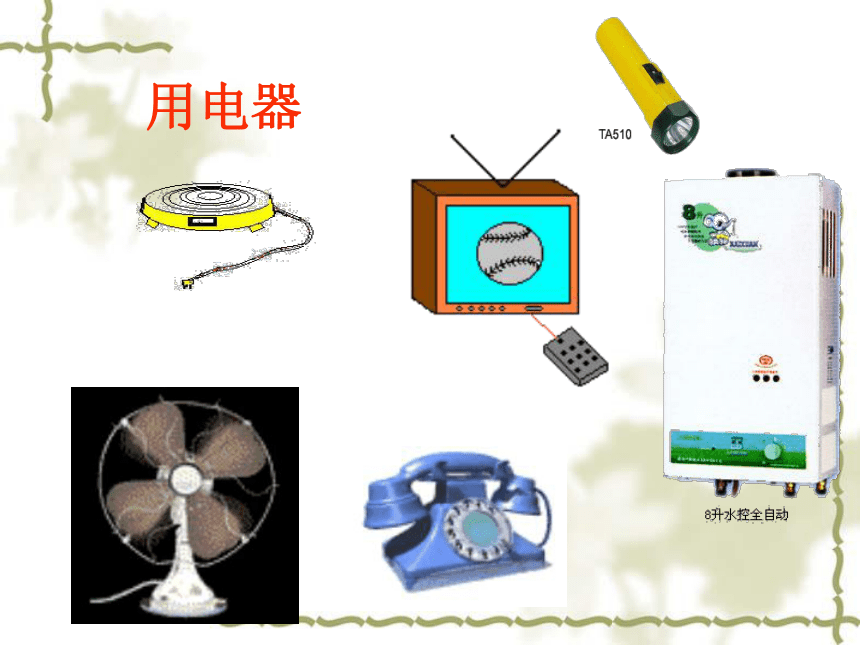

的电流路径叫做电路。复习要点梳理用电器电路图画电路图的注意点:1。元件位置安排要适当，分布要均匀。2。元件不要画在拐角处。3。整个电路图最好呈长方形，有棱有角。4。导线要横平竖直。实物图电路图连接实物图通路 （闭合电路）：处处连通的电路(有电流)开路（断路）：某处断开电路(没有电流)短路：直接用导线把电源两极连接起来(电流过大)电路的状态谨防短路！！电源短路用电器局部短路ＳＳ１用电器局部短路串联电路 把用电器逐个顺次连接起来的电路，叫做串联电路。 实物图：电路图： 当合上开关时，两个灯泡有什么变化？串联电路亮串联电路 把用电器并列地连接起来的电路，叫做并联电路。并联电路SS1S2L1L2并联电路SS1S2L1L2灯
泡
L1
亮灯
泡
L2
不
亮并联电路SS1S2L1L2
当断开开关
S1，合上开关S、S2时，灯泡L1、
L2的变化？
并联电路SS1S2L1L2灯
泡
L1
不
亮灯
泡
L2
亮并联电路串联电路与并联电路的比较串联电路和并联电路(1)串联电路把电路元件逐个顺次连接起来的电路叫串联电路(2)并联电路把电路元件并列地连接起来的电路叫并联电路。(3)判别串联电路和并联电路的方法：A、从电路中有无支路入手分析（串联只有一条路经无支路，并联有两条或两条以上路经有支路）B、从电路的通断来判别：串联断开任意一个用电器整个电路就切断。并联断开任意一个支路，其余支路仍然是通的。
电流的符号: I1安＝1000 毫安1毫安＝1000微安电流的形成：电流的方向：科学上规定,正电荷定向移动的方向为电流方向，在金属导体中, 电流方向与自由电子定向移动方向相反。电荷的定向移动形成电流2.电流根据实验测定:在串联电路中,电流处处相等;在并联电路中,干路中的电流等于通过各支路的电流之和.国际单位: 安培 简称安(A)常用单位:毫安(mA) 微安(uA)电流的测量1、测量工具 ——电流表的符号：2、电流表的使用(1)调零 (2)选择量程：被测电流值不能超过电流表的量程电流表可以用试触法来确定电流表的量程电流表的用法
1、量程 0-0.6A 0-3A
2、使用规则
A、串联在电路中。
B、使电流从“+”接线柱流入，从“—”接线柱流出。
C、不能超过电流表的量程。
D、不允许不经用电器而把电流表直接接在电源两极，否则烧坏电源。
3、注意：电流表电阻很小，相当于一条导线+-指针会反偏+-+-实验室中常用的电流表有两个量程：
①0～0.6安，每小格表示的电流值是0.02安；②0～3安，每小格表示的电流值是0.1安。电流表的使用电压:使电荷发生定向移动形成电流的原因。电压的符号：U国际单位：伏特 简称伏(V)
常用单位:
千伏(kV)、毫伏(mV)、微伏(μV)等。 1千伏＝1000伏 1伏＝1000毫伏 1毫伏＝1000微伏3.电压根据实验测定:在串联电路中,电路两端的总电压等于电路中各部分的电压之和;在并联电路中,电路两端的总电压等于各并联电路两端的电压。V要求记住的电压值有：一节干电池电压：家庭电路的电压：对人体安全的电压：1.5伏；220伏不高于36伏电压表2、正确使用电压表电压的测量1、测量的仪器：与被测电路并联电压表的用法
① 、量程 0-3V 0-15V
② 、使用规则
A、并联在电路中。
B、使电流从“+”接线柱流入，从“—”接线柱流出。
C、不能超过电压表的量程。
注意：电压表电阻很大，与用电器串联时，该支路相当于开路。实验室中常用的电压表有两个量程：
①0～3伏，每小格表示的电压值是0.1伏；
②0～15伏，每小格表示的电压值是0.5伏。会出现什么情况？测电源电压电源电压为6V，电压表示数4V，L2两端电压为_____. L1的电压___测谁的电压？仪
表电
流
表电
压
表元
件
符
号使用规则接
法接线
柱量程能否直
接连到
电源两
极上学生用表量
程最小
刻度读
数VA串
联并
联电流
从“+”
进从
“-”出电流
从“+”
进从
“-”出电流不能
超过表的
量程，先
要试触电流不能
超过表的
量程，先
要试触不能能0.6安0.02安3安0.1安3伏0.1伏15伏0.5伏先看
量程
再读先看
量程
再读小结：电压表和电流表的异同:容易导电的物质（金属、石墨、人体、大地
、酸碱盐的水溶液）不容易导电的物质（橡胶、玻璃、陶瓷、塑料、油、空气）导电能力介于导体与绝缘体之间的一类物质。（硅、锗）本质区别导体:绝缘体:半导体:1、导体与绝缘体之间没有绝对的界限，在一定条件下可以相互转化。2、导体和绝缘体的本质区别：导体有大量的自由移动电荷，绝缘体几乎没有自由移动电荷。3。金属导电的原因：具有大量自由移动的电子4.导体与绝缘体电阻：电阻的符号：R国际单位： 简称： 符号：欧姆欧Ω常用单位：千欧(K Ω)、兆欧(M Ω)1兆欧=1000千欧导体对电流的阻碍作用。5.电阻1千欧= 1000欧影响导体电阻大小的因素1、导体的长度2、导体的粗细(横截面积）3、导体的材料4、温度 温度升高，金属导体的电阻增大，温度降低，金属导体的电阻减小.
当温度降到电阻为零的现象称为：超导现象。变阻器的使用
一、正确使用滑动变阻器1、原理：2、使用：不允许超通过最大的电流值；
接入电路前滑片放在最大阻值处；
正确接入电路（一下一上）。
改变电阻线的有效长度改变电阻大小改变电流大小课内例题解析例1.如图所示，要将电炉中的两个发热元件R通过一个开关并联到电源上，请在下图乙中选择一种能满足上述要求的开关连接方式。
例2.如图所示的电路图，当开关S合上后，电灯L1、L2正常发光，电流表和电压表均有示数，在某一时刻，两灯同时熄灭，电压表示数偏大，而电流表示数为零，该电路此时的故障可能是（ ）
A. L1处开路 B. L1处短路
C. L2处开路 D. L2处短路
例3.如图所示,电灯都能发光,则下列说法正确的是( )
A.甲是电流表,测灯L1的电流
B.乙是电压表,只测灯L1两端的电压
C.甲、乙都是电压表，同时测L1、L2两端的电压
D.以上说法都不对
例4.在温度一定的条件下,做“研究决定导体电阻大小因素”的实验，采用了控制变量的方法。下表给出了实验中所用的导体情况，选择C、F两根导体进行对比，是为了研究导体电阻的大小与 是否有关；选择C和 两根导体进行对比，是为了研究导体电阻与长度的关系；为了研究导体电阻与横截面积的关系，应选择的两根导体是 。（填写导体的代号）
CC1、电吹风是家庭和理发店常用的电热器，有一种电吹风可分别吹冷风和吹热风。它的内部结构主要是一个电动机和一个发热用的电热丝，用丁字形的选择开关S控制电路。开关可分置于0、1、2三个位置，如图所示。当S置于0时，电吹风不工作，当S向上扳至 时，送热风，此时电路是 联电路（填“串”或“并”）。课外信息题1、2并2、现在在居民住宅楼里几乎都装有这样的装置：白天光线充足，楼道很明亮时，楼道照明灯是不亮的；到了晚上或者日间的阴雨天，光线很暗时，楼道中只要有声音发出，照明灯就自动发光，过一会儿，照明灯又会自动熄灭。这样的装置既安全，又能够节约用电，受到光和声音的双重控制，能根据需要工作。你知道这个装置的电路吗？给你一个电灯、一个光控开关、一个声控延时开关，请你设计一个电路，将它接入照明电路中，达到以上的效果。5、（05台州）小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来人，设计的电路图正确的是
AA、 电压表、电流表示数均变大
B、 电压表、电流表示数均变小
C、 电压表示数变大，电流表示数变小
D、电压表示数变小，电流表示数变大
6、（05绍兴中考）如图所示的电路中，闭合开关S，当滑片P向右移动时，电压表、电流表示数的变化是
B 闭合开关时，两只电流表的示数均为0.2安培。若故障由这两个电阻中的其中一个引起，则出现的故障是
A、R2短路 B、R2断路
C、R1短路 D、R1断路
7、（05金华中考）如图所示的电路中，电源电压恒为24伏特，电阻R1=R2=120欧姆，两只电流表的量程均为0—0.6安培。当D8、（04杭州中考）某同学学了关于导体的电阻与温度的关系后知道一般金属导体在温度升高时电阻增大，但是否所有的导体电阻都随温度的升高而增大呢？于是此同学找来了各种导体材料做实验，下表是在用铅笔芯做实验时的数据记录：
?
?
?
（1）按给出的电路图连接实物图
（2）分析实验数据你能得出什么
结论？ 。
9、在相距20千米的甲、乙两地之间有两条输电线，已知输电线每米长的电阻为0.01欧。现输电线在某处短路，为了确定短路的位置，检修员利用 电压 表、电流表和电源接成如图所示电路进行测量。若电压表的示数为1.5伏，电流表的示数为30毫安，则短路位置离甲地 千米。
12、（05温州中考）某科技小组设计了一个船速测定仪（如图）固定在金属盒上。AB是弧形电阻，P点是弧形电阻与金属杆OC的接触点。闭合开关，当船速越大时，OC杆越靠近A点。请问船速加大时，电流表的示数如何变化？ 。
13、在做用伏安法测量定值电阻的实验中，甲、乙两位同学的实验器材都完好，各自的读数也准确。他们测量的三组数据分别记录在下表中。
老师看了两组数据后，认为其中有一位同学的实验电路接错了。
（1）你认为线路接错了的同学是 。
（2）你的判断依据是 。
11、现代家庭中的电气程度越来越高，用电安全是一个十分突出的问题。下表提供了人体电阻的平均值数据：
（1）从表中可看出干燥时电阻大约是潮湿时电阻的 倍。
（2）在空格中填入对人体加220伏电压后的电流值。
（3）若人的安全电流是25毫安以下，那么上述哪几项是十分危险的？4、（05舟山）如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：
（1）连接A和B，将测通器的m连接D上。当n连接F时小灯泡发光，连接E时小灯泡不发光。由此可以确定 为同一导线的两端（填字母，下同）。
（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与 相连时，另一端只需接触一根导线就能将另两根导线辨别开。 表；断开开关S，仍要使R和R都能工作，甲、乙
两处只可接入 表， 表。
10、如图所示电路，电源电压U保持不变、闭合开关S，要使R1和R2能继续工作，甲、乙两处可接入 表，
