电流的测定[上学期]

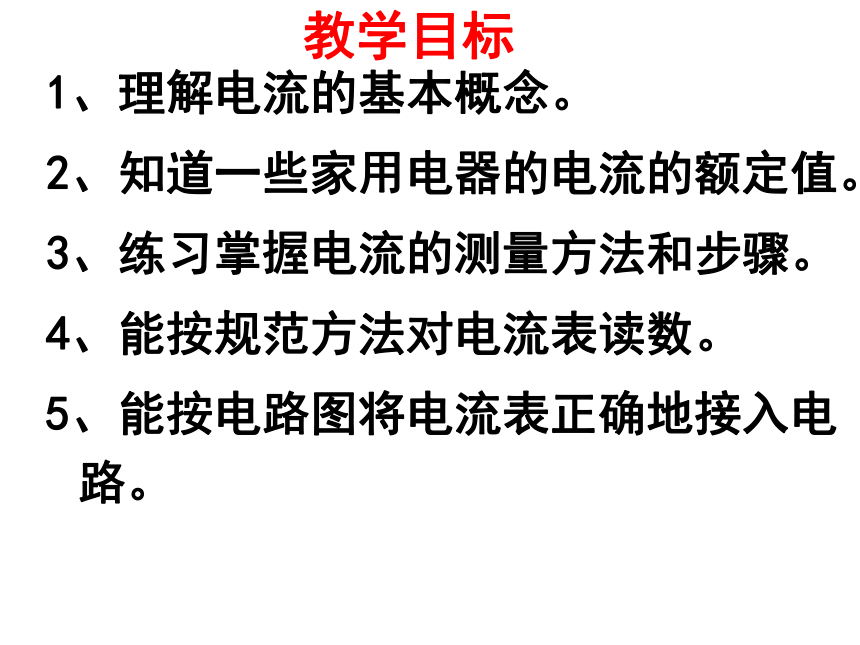

课件31张PPT。第2节电流的测量教学目标1、理解电流的基本概念。
2、知道一些家用电器的电流的额定值。
3、练习掌握电流的测量方法和步骤。
4、能按规范方法对电流表读数。

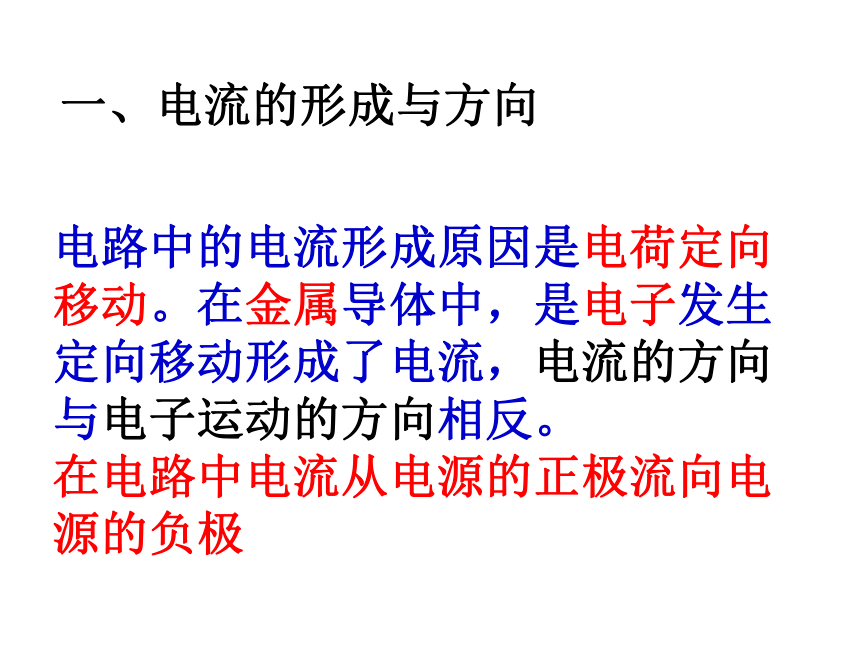

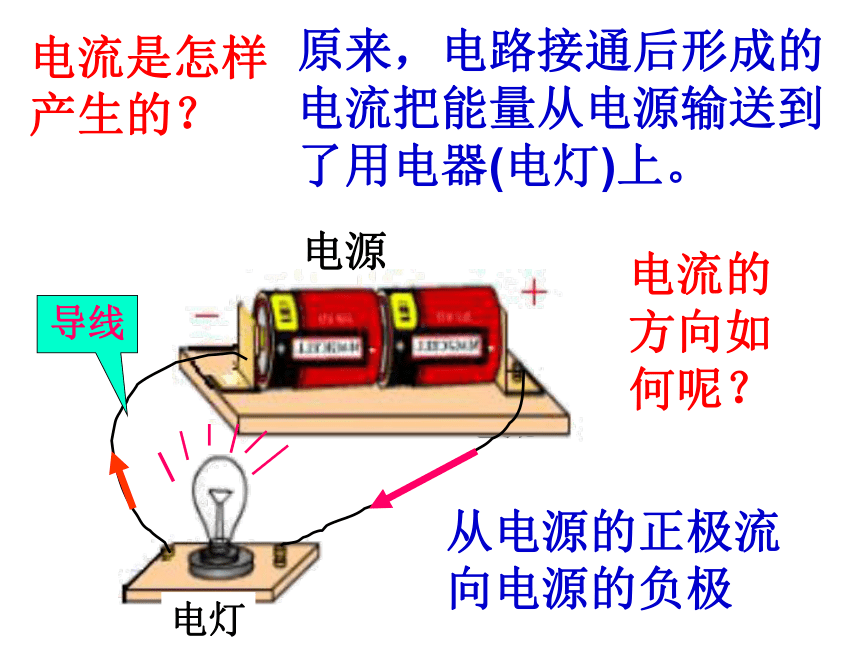

5、能按电路图将电流表正确地接入电路。电流电源电灯导线电流是怎样产生的？原来，电路接通后形成的电流把能量从电源输送到了用电器(电灯)上。电流的方向如何呢？ 从电源的正极流向电源的负极一、电流的形成与方向电路中的电流形成原因是电荷定向移动。在金属导体中，是电子发生定向移动形成了电流，电流的方向与电子运动的方向相反。

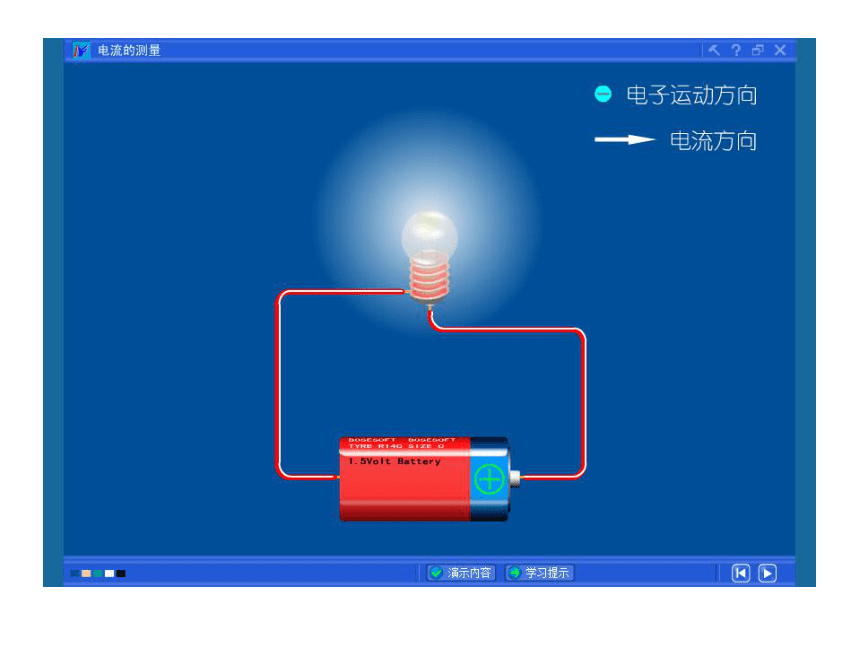

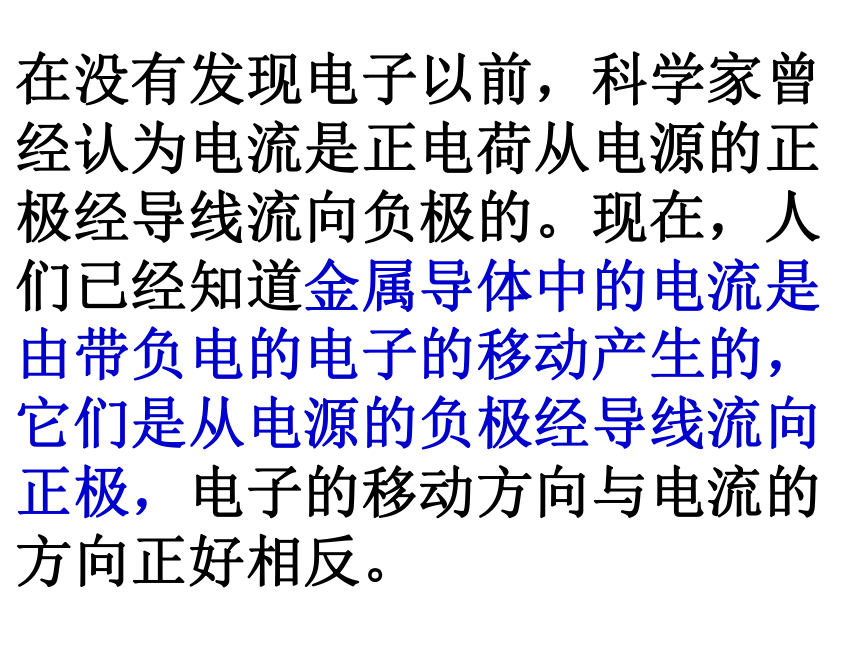

在电路中电流从电源的正极流向电源的负极在没有发现电子以前，科学家曾经认为电流是正电荷从电源的正极经导线流向负极的。现在，人们已经知道金属导体中的电流是由带负电的电子的移动产生的，它们是从电源的负极经导线流向正极，电子的移动方向与电流的方向正好相反。科学规定正电荷定向移动的方向为电流方向。
在金属导体中的电流是由带负电的电子的定向移动产生的。

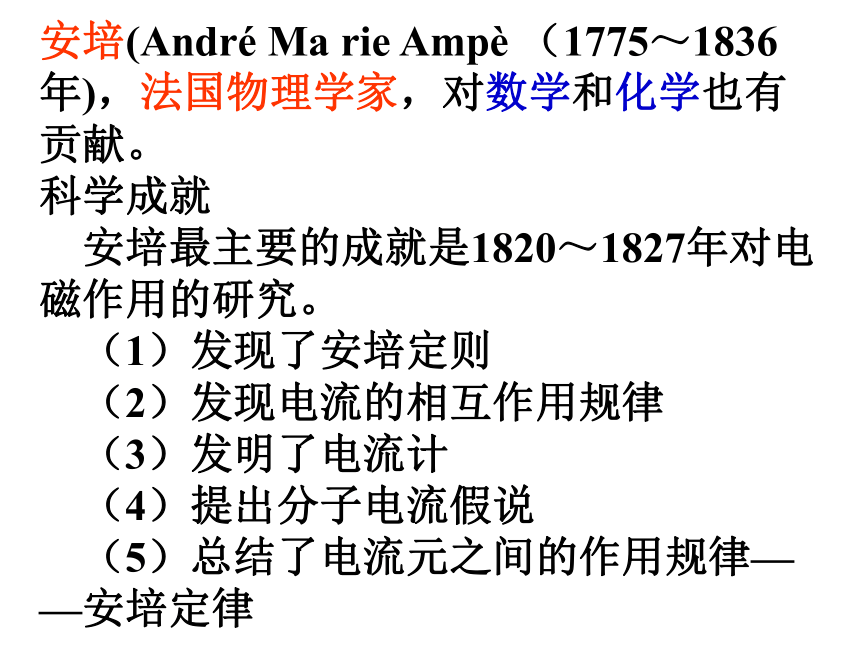

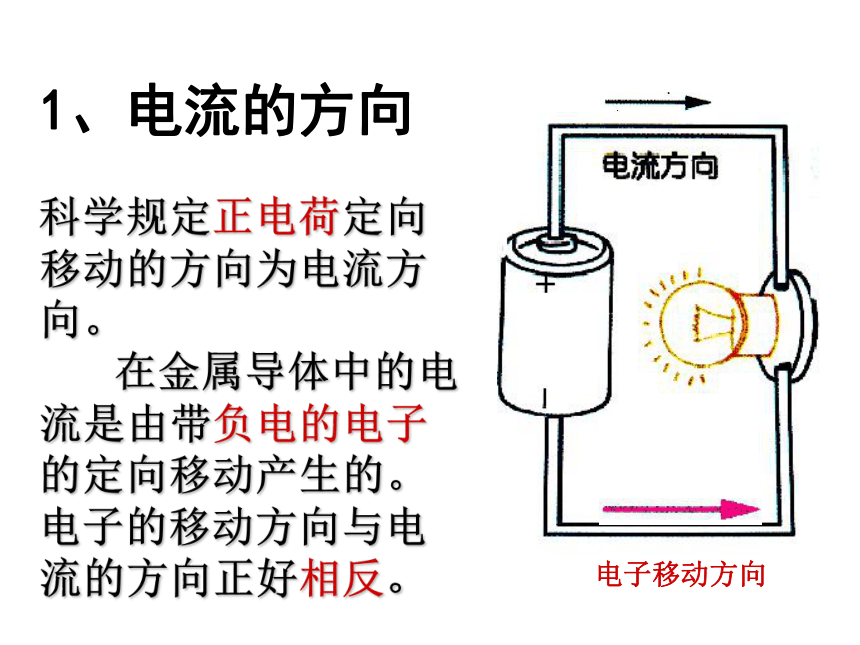

电子的移动方向与电流的方向正好相反。电子移动方向1、电流的方向2、电流的大小 和单位 你了解安培吗?安培(André Ma?rie Ampè （1775～1836年)，法国物理学家，对数学和化学也有贡献。

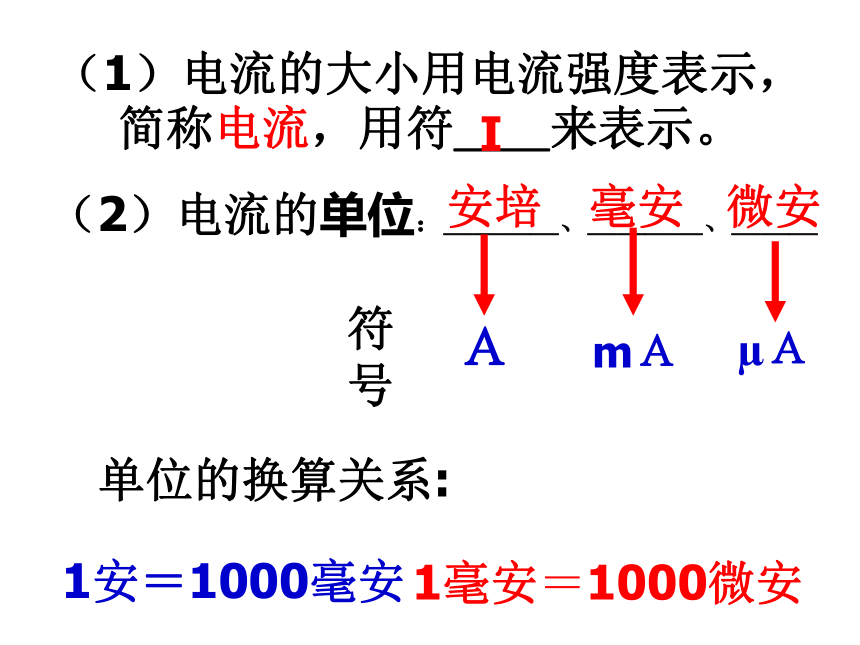

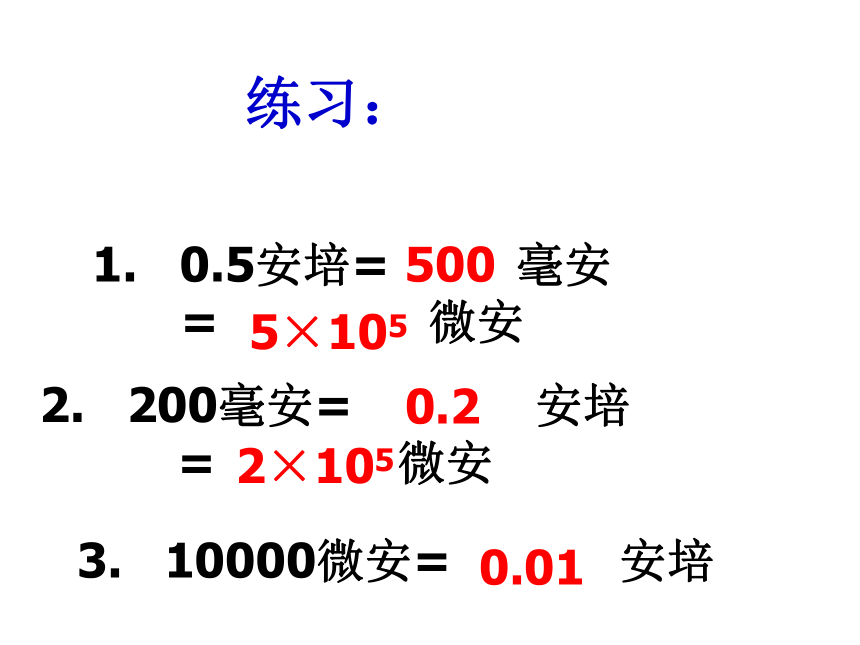

科学成就??? 安培最主要的成就是1820～1827年对电磁作用的研究。 （1）发现了安培定则 （2）发现电流的相互作用规律 （3）发明了电流计 （4）提出分子电流假说 （5）总结了电流元之间的作用规律——安培定律（1）电流的大小用电流强度表示，简称电流，用符＿＿来表示。I（2）电流的单位：＿＿＿＿、＿＿＿＿、＿＿＿ 安培毫安微安符号ＡmＡμＡ单位的换算关系:1安＝1000毫安1毫安＝1000微安练习：1. 0.5安培= 毫安= 微安5005×1052. 200毫安= 安培= 微安0.22×1053. 10000微安= 安培0.01
手机：待机15~50mA、
开机60~300mA电冰箱 1A电子表 1.5~2 μA 立式空调 10A电饭煲
3.2~4.5A高压输电 200A二、电流的测量不同的电路和用电器中的电流的大小是不同的，怎样测量电流呢？ 使用电流表【实验】图4－16实验中，灯的亮度随着电池的增多而增加，电流也随之增大。但是，根据灯的亮度并不能确定流过灯的电流的具体数值。我们用电流表来测量电流的大小。怎样测量电流的大小电流表：测量电流的大小的工具。
电流表的符号：
每个电流表都有一定的测量范围——量程。这是两个电流表的表头，你能得到哪些信息？2.4A0.48A请注意电流表使用不当，容易烧坏。因此使用电流表应注意以下事项：
1、正确选择量程。被测电流不得超过电流表的量程。
2、电流表必须串联在被测电路中。
3、使电流从电流表的“＋”接线柱流进，从“－”接线柱流出。
4、绝对不允许不经过用电器而把电流表直接连到电源两极。0.63三、对串、并联电路中电流关系的理解1)串联电路各处的电流强度相等：在串联的电路中，不论电流表连入电路的位置如何，测量的结果都是一样的。因此，串联电路各处的电流强度相等。2)并联电路干路中的电流等于各支路中的电流之和。公式：I1=I2=I3=I 公式：I=I1+I2如图2所示的并联电路中，在这一电路中，干路如同总水管，两并联支路如同两分支水管，在相同的时间内，总水管中的水流量一定等于两分支水管中的水流量；反之，两分支水管中的水流量一定等于总水管中的
水流量。因此，并联
电路干路中的电流
等于各支路中的电流
之和。1.电流：电荷的定向移动形成电流。
2.电流方向:正电荷定向移动的方向
电源正极 用电器 电源负极
3.单位:安培
1安培=1000毫安
1毫安=1000微安
4.电流的测量:电流表
5.串、并联电路中电流关系 4.2电流的测量小结考考你检测电流表故障的能力1、请判定下图的电流表连接是否正确？
√×2、某同学估计小灯泡的电流约为0.34安培，
则应选择右图的 和 接线柱。0.63、小明同学用电流表测试小灯泡的电流时，发现电流表的指针出现如图所示的甲或乙的情况，从中你发现了什么问题？甲图指针反摆是因为电流表“+”、“－”接线柱接反了。乙图指针摆幅超过最大刻度值是因为电流表选用量程偏小 L1L21.如图所示电路中，如果要测量灯L1中的电流，电流表应接在何处？如果要把电流表连接在开关旁边，则电流表测得的是什么电流？在电路中画出电流表，并标明电流表的正负极。A A1- + + -电流表A1测的是通过L1的电流电流表A测的是干路的总电流abc 3.甲乙两同学在学习了电流的知识后进行讨论,
甲同学认为：电流从正极出来后在a点时最大、b点时变小、c点时更小、到负极时变为零。
乙同学认为：电流在a、b、c三点是相等的。
你能帮帮他们吗？乙同学的看法是正确的因为串联电路各处的电流强度相等 谢谢同学们的合作
再见作业
同步练习P67-70（一）、（二）
