探究电路中的电流[下学期]

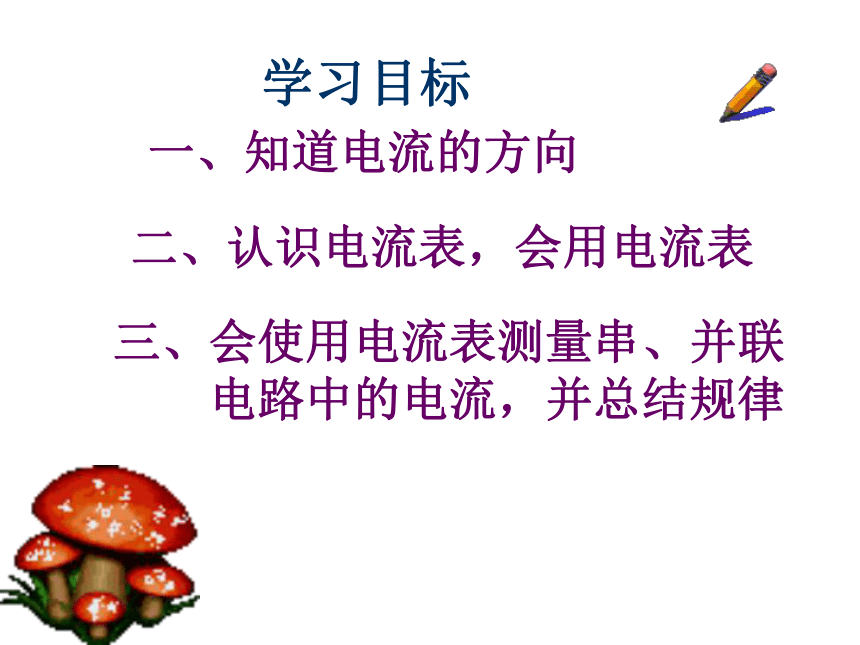

课件24张PPT。 探究电路中的电流 学习目标 一、知道电流的方向二、认识电流表，会用电流表三、会使用电流表测量串、并联

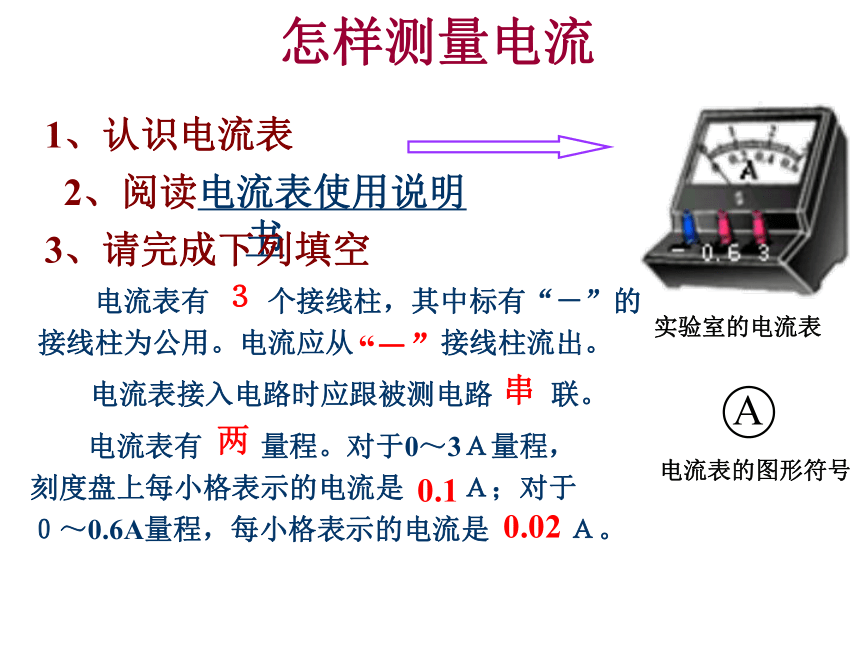

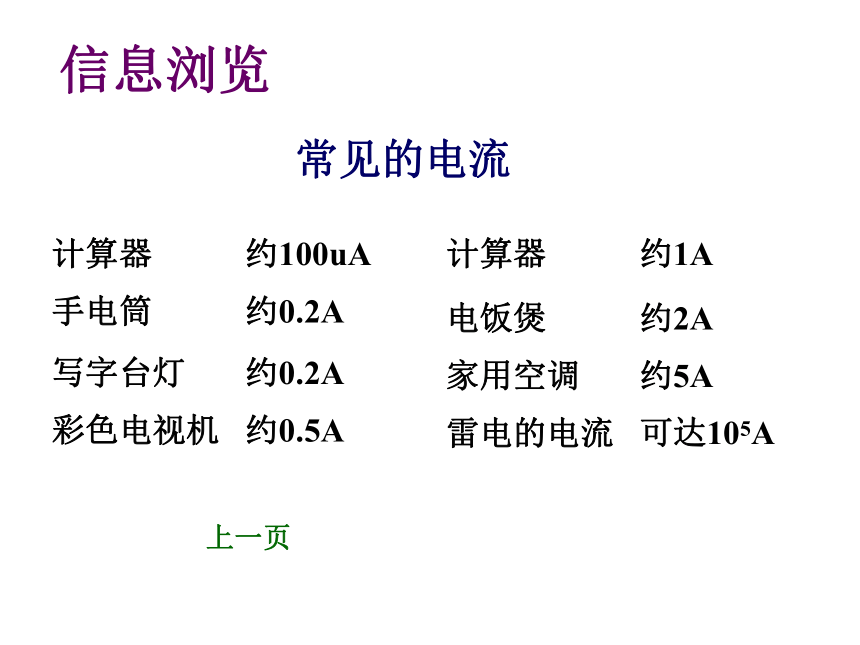

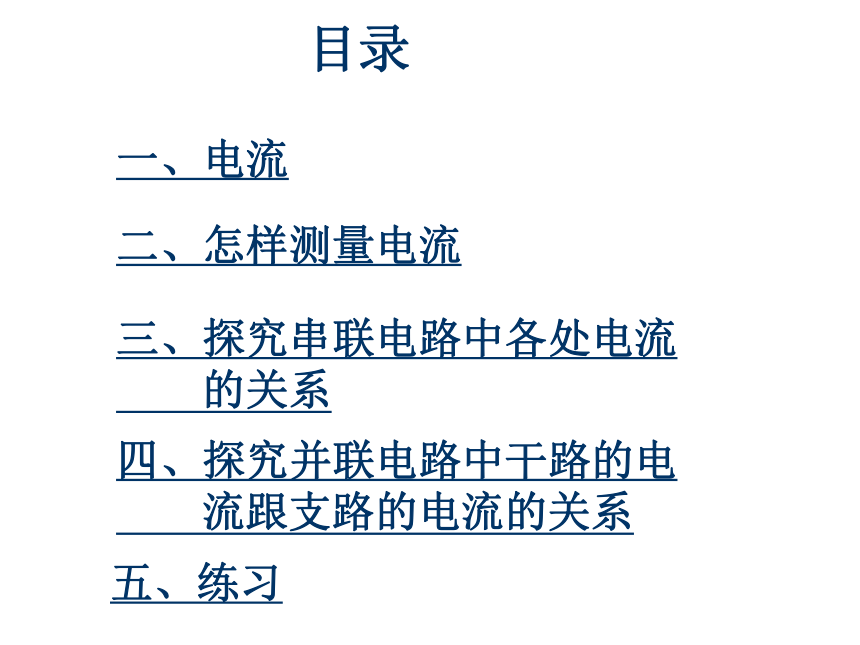

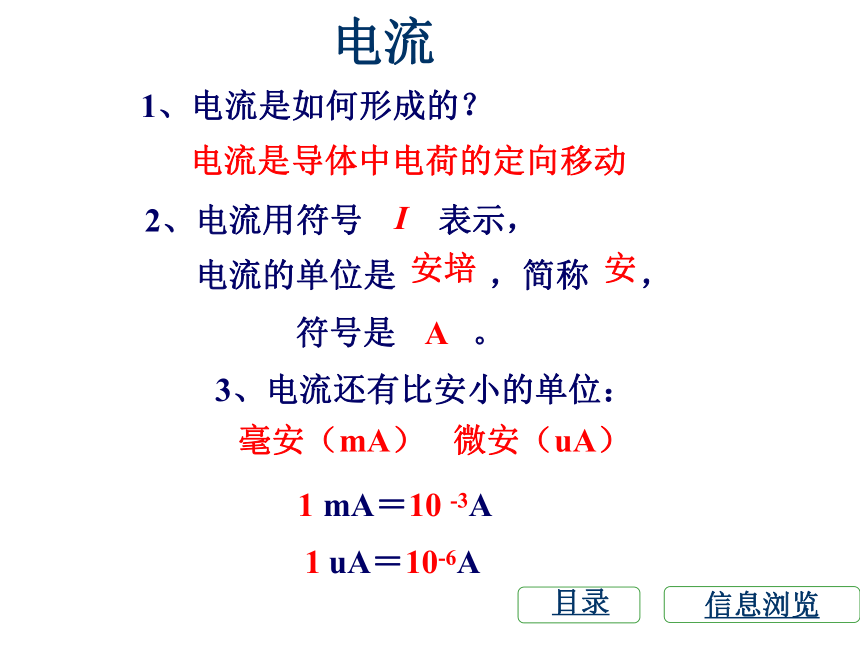

电路中的电流，并总结规律目录五、练习电流 电流是导体中电荷的定向移动2、电流用符号 表示，1、电流是如何形成的？电流的单位是 ，简称 ，I安培安A符号是 。3、电流还有比安小的单位：毫安（mA）微安（uA）信息浏览信息浏览常见的电流上一页1、认识电流表2、阅读电流表使用说明书3、请完成下列填空怎样测量电流实验室的电流表电流表的图形符号　　电流表有　　个接线柱，其中标有“－”的
接线柱为公用。电流应从　　　接线柱流出。电流表接入电路时应跟被测电路　　联。　　电流表有　　量程。对于0～3Ａ量程，
刻度盘上每小格表示的电流是　　Ａ；对于

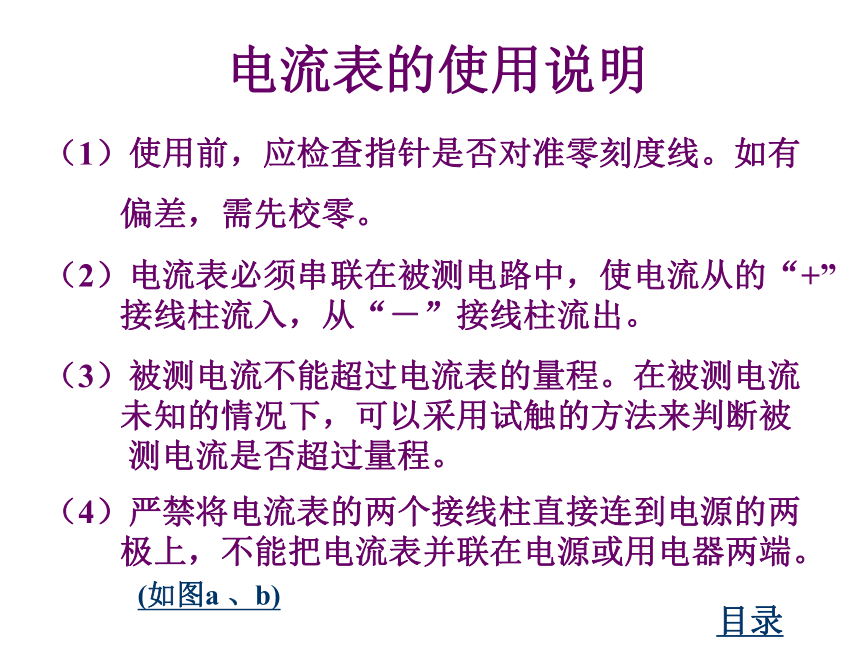

０～0.6A量程，每小格表示的电流是　　 Ａ。３“－”串两0.10.02电流表的使用说明（1）使用前，应检查指针是否对准零刻度线。如有
偏差，需先校零。（2）电流表必须串联在被测电路中，使电流从的“+”
接线柱流入，从“－”接线柱流出。（3）被测电流不能超过电流表的量程。在被测电流
未知的情况下，可以采用试触的方法来判断被

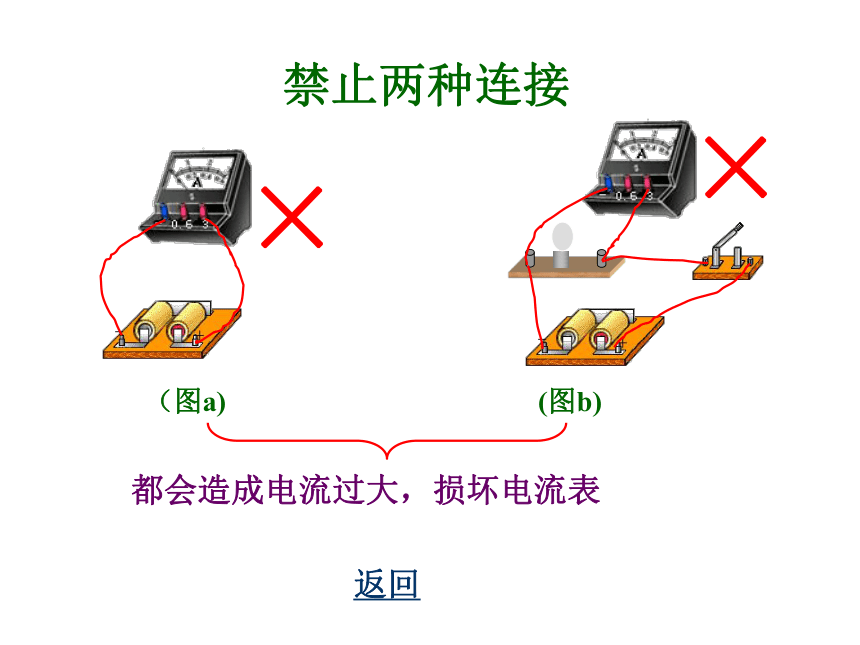

测电流是否超过量程。（4）严禁将电流表的两个接线柱直接连到电源的两

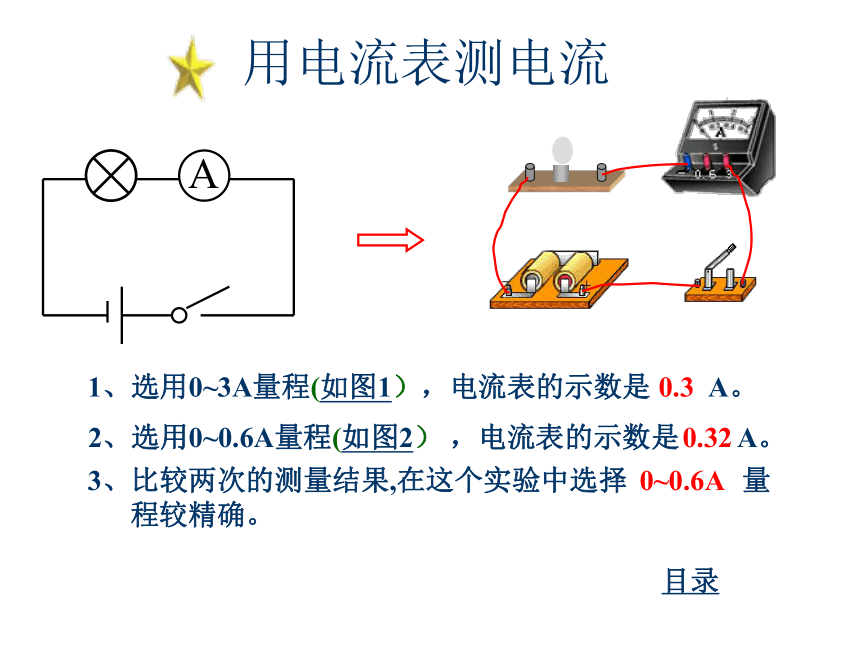

极上，不能把电流表并联在电源或用电器两端。(如图a 、b)目录禁止两种连接（图a)(图b)都会造成电流过大，损坏电流表返回用电流表测电流1、选用0~3A量程(如图1），电流表的示数是 A。2、选用0~0.6A量程(如图2） ，电流表的示数是 A。
3、比较两次的测量结果,在这个实验中选择 量
程较精确。0~0.6A0.30.32图1选用0～3量程时，示数为
I＝0.3Ａ图2选用0～0.6量程时，示数为
I＝0.32Ａ返回探究串联电路中各处电流的关系　　请猜想一下，如右图所示的串联电路中，各处的电流相等吗　　请根据你的猜想，设计实验，画出
测量电流的电路图。进行实验根据电源合理选择电流表的量程；将电流表依次接入三处。闭合开关，读出测量数据，记在下面的表格中：观测对象测量结果分析论证:交流讨论测量数据,你得出什么结论?8、串联电路中电流处处相等串联:0.380.380.380.380.380.38(I=I1=I2)图a测得A处电流为 I＝0.38Ａ图b测得B处电流为 I＝0.38Ａ图c测得C处电流为 I＝0.38Ａ探究并联电路中干路的电流跟支路的电流的关系 猜想一下，
如右图所示的串联
电路中，各处的电
流相等吗？ 请根据猜想，设计实验，
画出测量电流的电路图。根据电源合理选择电流表的量程；将电流表依次接入三处。闭合开关，读出测量数据，记在下面的表格中：观测对象测量结果分析论证:交流讨论测量数据,你得出什么结论?并联:0.220.240.469、并联电路中干路的电流等于各支路中的电流之和0.220.240.46(I=I1+I2)图A测得A处电流为 I＝0.22Ａ图B测得B处电流为 I＝0.24Ａ图C测得C处电流为 I＝0.46Ａ １、有一台电视机、一台洗衣机、一盏照明灯，它们是并联的。它们的工作电流分别为200mA、1A、300mA和250mA。如果干路中的电流不许超过3A，这些用电器可以同时使用吗？
因为：并联电路干路中的电流等于各支路中的电流之和
I＝ I1 + I2 + I3 ＝ 0.2A + 1A + 0.3A + 0.25A ＝ 1.75A 所以：这些用电器可以同时使用 1.75A＜3A你会做吗?12.2.下图中两个电流表的示数各是多少?如果使用的是0～3A量程,两个电流表的示数分别
是 A，和 A。如果使用的是0～０.6A量程,两个电流表的示数分别
是 A，和 A。(a)(b)2.30.70.460.14再见！bye
