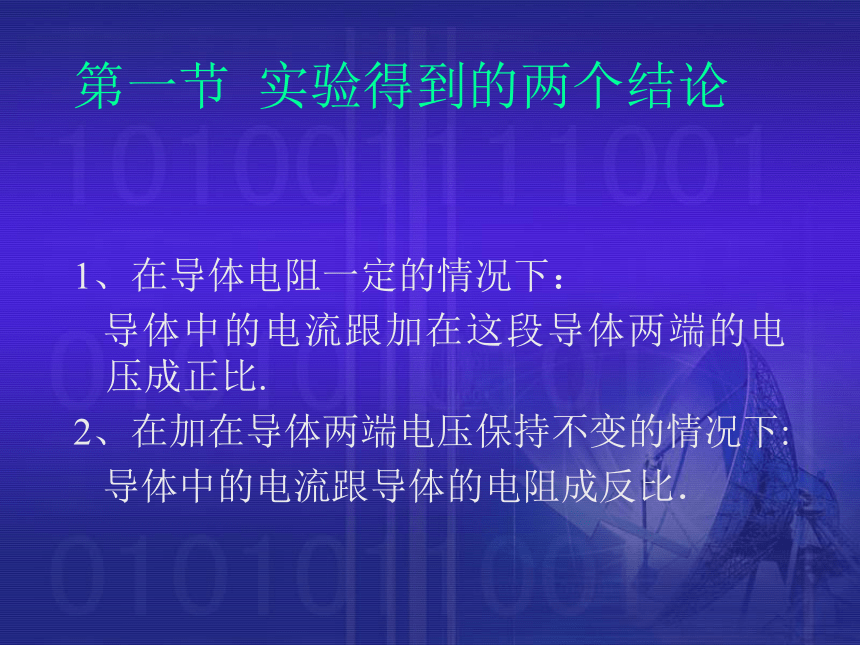

课件12张PPT。第八章 欧姆定律第二节 欧姆定律第一节 实验得到的两个结论
1、在导体电阻一定的情况下：
导体中的电流跟加在这段导体两端的电压成正比.
2、在加在导体两端电压保持不变的情况下:
导体中的电流跟导体的电阻成反比．

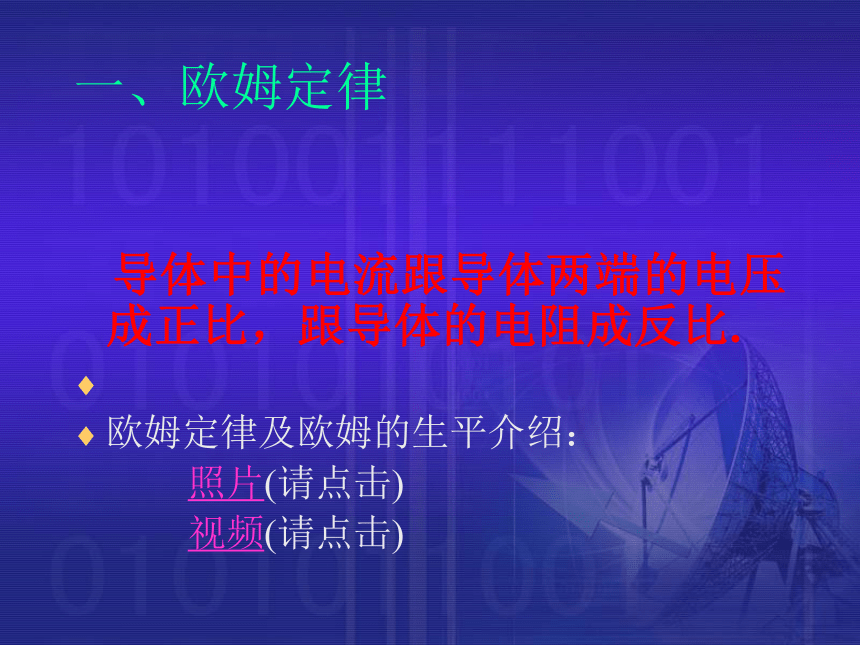

一、欧姆定律
导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比.

欧姆定律及欧姆的生平介绍：
照片(请点击)
视频(请点击)

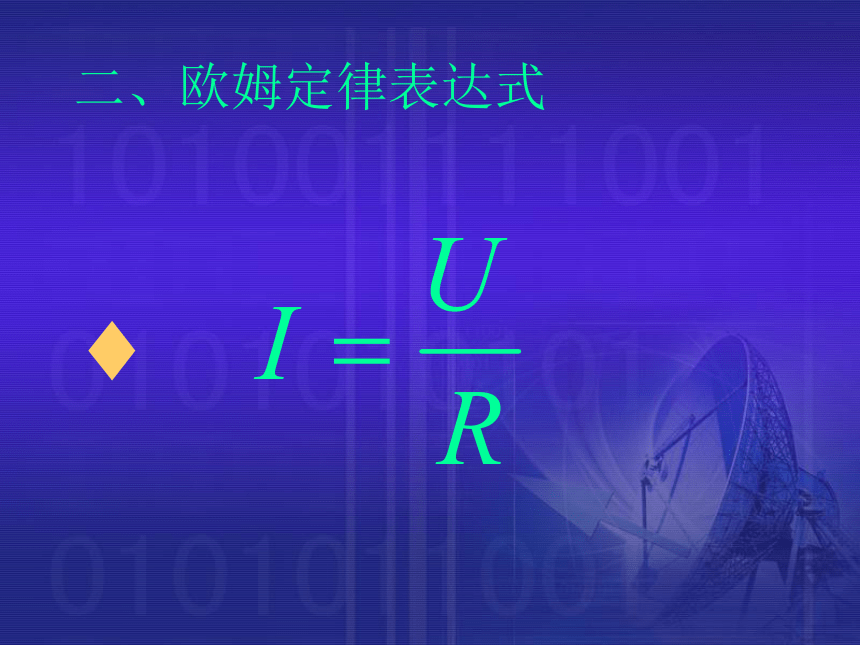

二、欧姆定律表达式

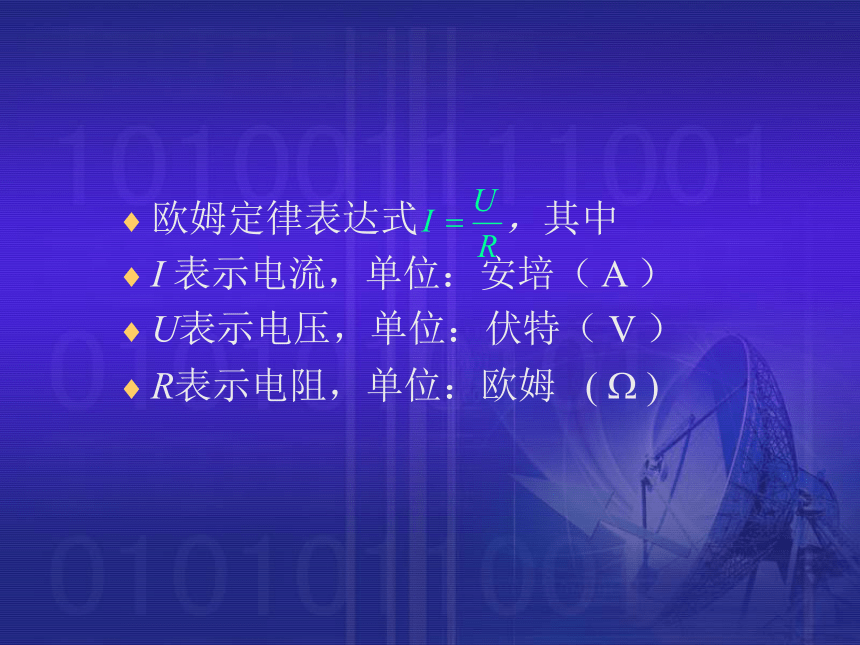

欧姆定律表达式 ，其中
I 表示电流，单位：安培（ A ）
U表示电压，单位：伏特（ V ）
R表示电阻，单位：欧姆 ( ? )

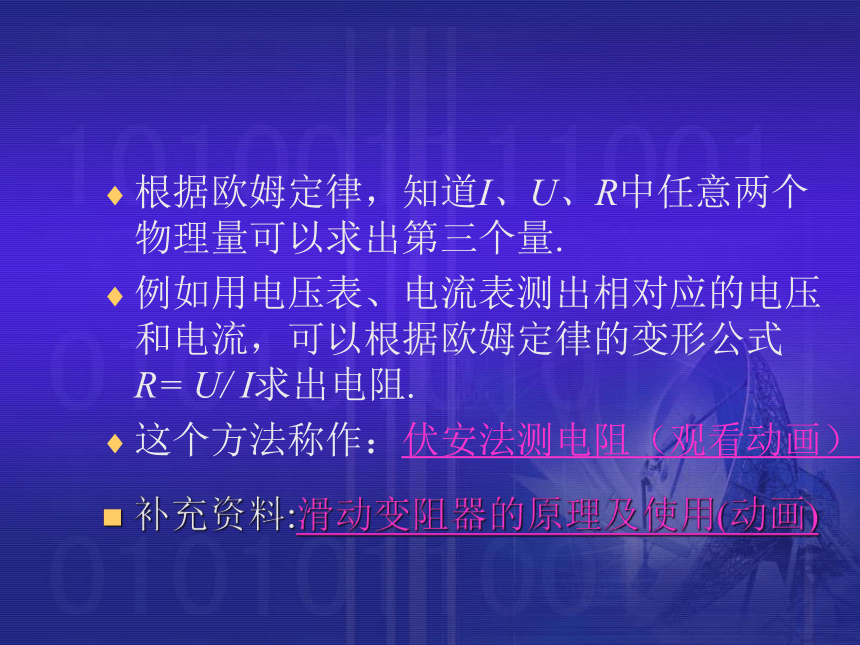

根据欧姆定律，知道I、U、R中任意两个物理量可以求出第三个量.
例如用电压表、电流表测出相对应的电压和电流，可以根据欧姆定律的变形公式R= U/ I求出电阻.
这个方法称作：伏安法测电阻（观看动画） 补充资料:滑动变阻器的原理及使用(动画)三、欧姆定律计算例题1
已知: R=807?,U=220V
求 : I
解:
根据I=U/R
得 I= 220V/ 807?
= 0.27A
答 : 通过这盏电灯的电流是0.27A.例题2
已知：U1 ＝U2 ＝U＝220V
R1 ＝ 1210?,R2 ＝484?
求 ：I1 I2 .解： 根据I=U/R得
通过I1的电流为
I1=220V/ 1210?=0.18A
通过I2的电流为
I2=220V/ 484?=0.45A
答: 通过红灯的电流是0 . 18A，
通过绿灯的电流是0 . 45A.
