电流、电压和电阻的关系[上学期]

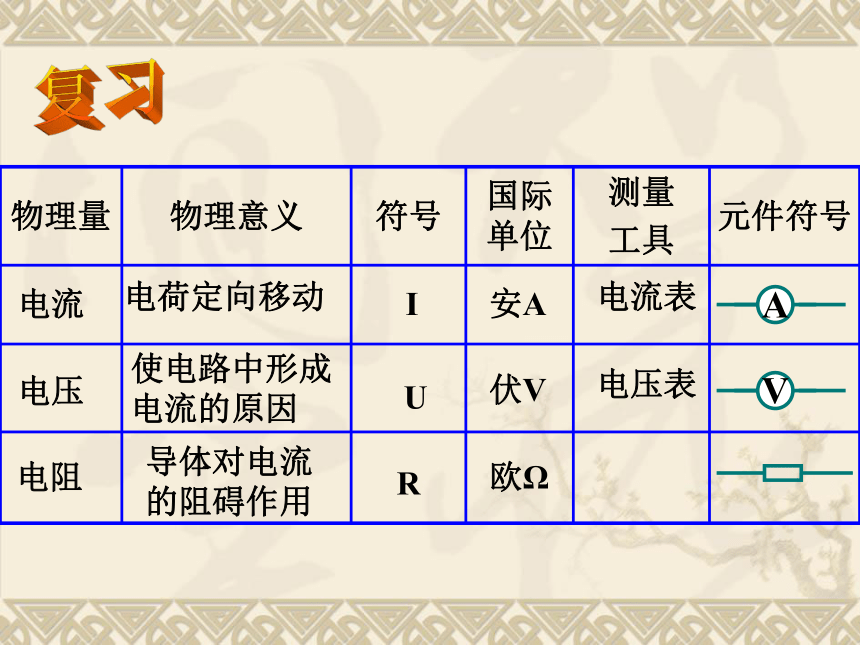

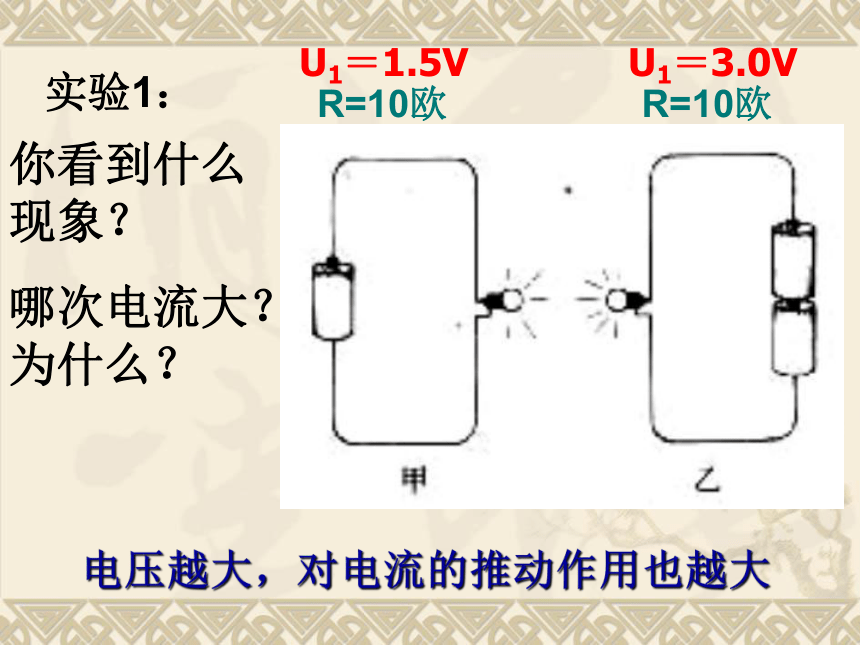

课件21张PPT。电流电荷定向移动I安A电流表电压使电路中形成电流的原因U伏V电压表电阻导体对电流的阻碍作用R欧Ω复习实验1：你看到什么现象？
哪次电流大？为什么？U1＝1.5VU1＝3.0VR=10欧R=10欧电压越大，对电流的推动作用也越大实验2：你看到什么现象？

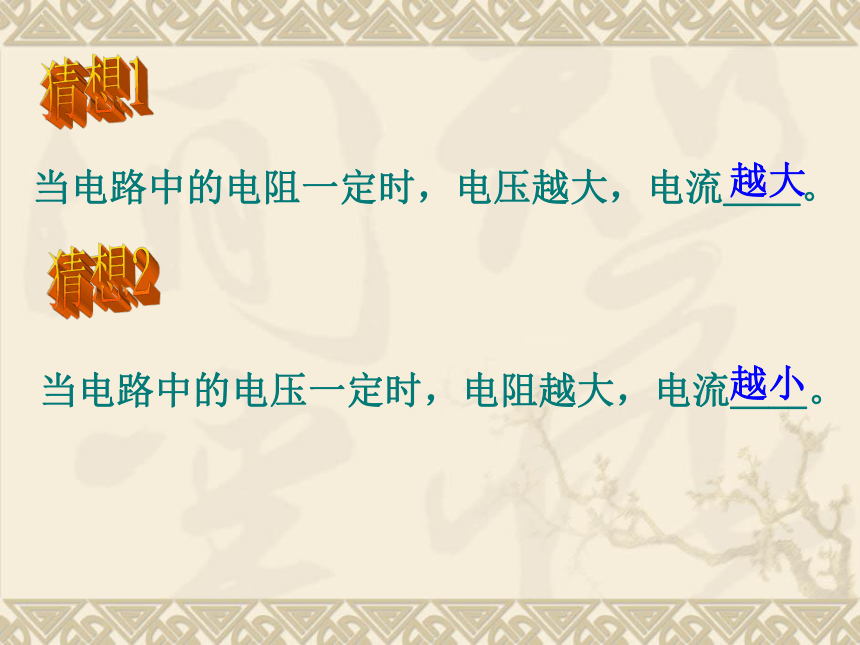

哪次电流大？为什么？甲L1L2R1＝5欧R2＝10欧U＝3.0VU＝3.0V电阻越大，对电路中的电流的阻碍也越大。当电路中的电阻一定时，电压越大，电流＿＿。 猜想1猜想2当电路中的电压一定时，电阻越大，电流＿＿。 越大越小第七节

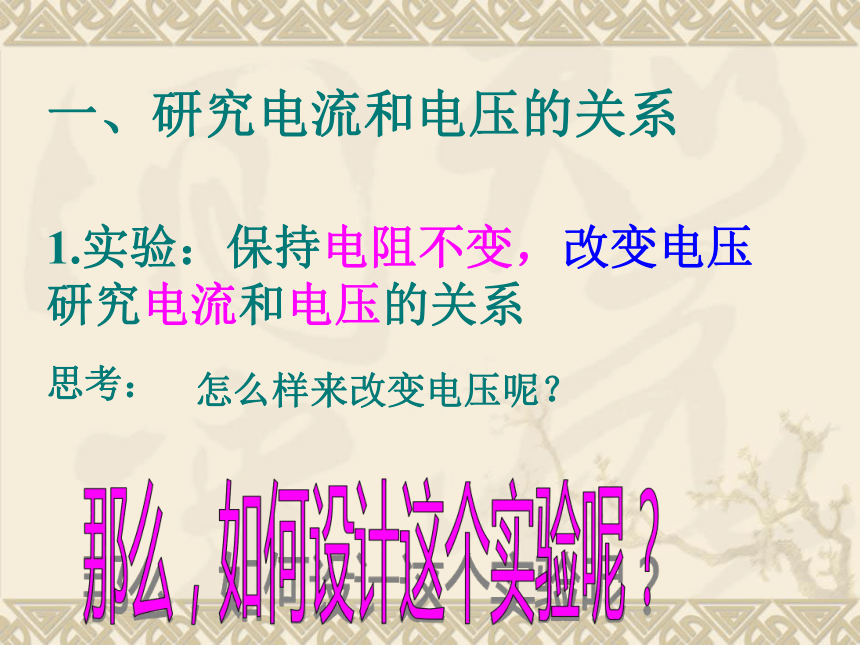

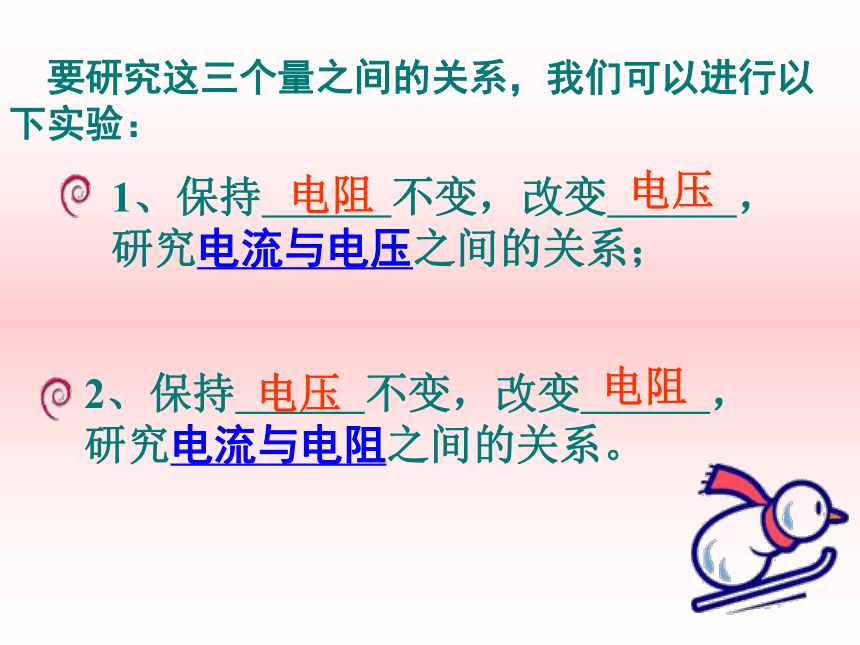

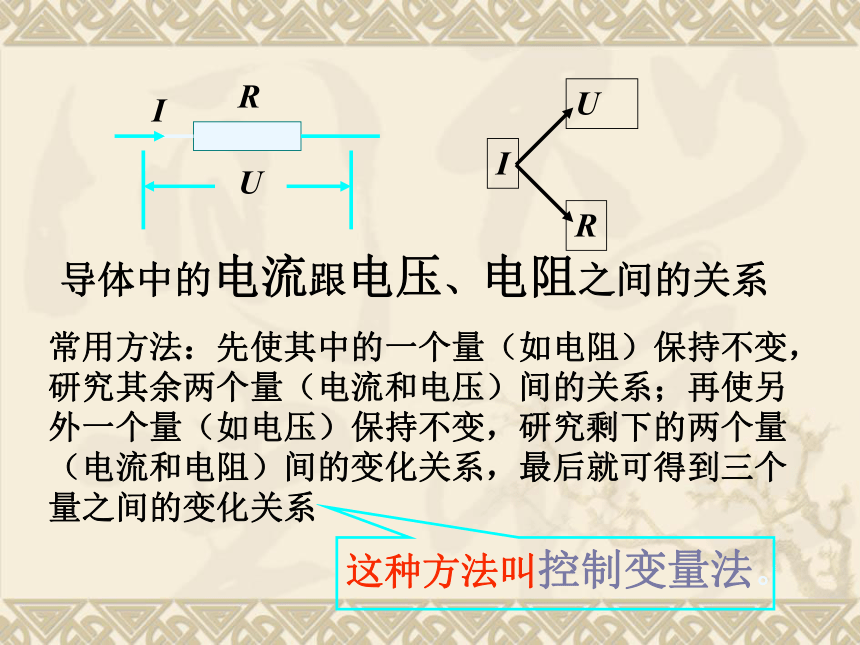

电流、电压和电阻的关系导体中的电流跟电压、电阻之间的关系常用方法：先使其中的一个量（如电阻）保持不变，研究其余两个量（电流和电压）间的关系；再使另外一个量（如电压）保持不变，研究剩下的两个量（电流和电阻）间的变化关系，最后就可得到三个量之间的变化关系 要研究这三个量之间的关系，我们可以进行以下实验：电阻电压电压电阻一、研究电流和电压的关系1.实验：保持电阻不变，改变电压研究电流和电压的关系怎么样来改变电压呢？思考：那么，如何设计这个实验呢？R这个实验用到的器材：__________ 、 ___________、
_____________ 、 _______ 、 __________、 ___________等。电源电阻R滑动变阻器R'开关S电压表电流表1.连接电路时开关应＿＿＿＿

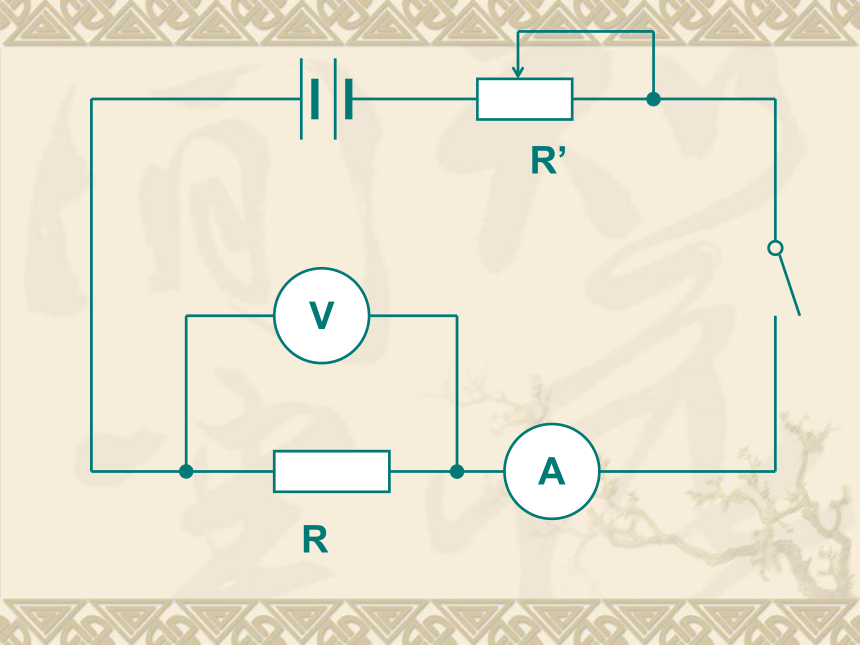

2.闭合开关前，滑动变阻器的滑片应移到_________ 位置。注意事项 断开。 电阻最大 　　研究电流和电压的关系中滑动变阻器的作用：改变电阻R两端电压。　　测得定值电阻（R＝10欧）上的电压与电流值，记录如下表：结论：当导体的电阻不变时，导体中的电流与导体两端的电压成正比分析比较上面的实验数据，你还能得到什么结论？二、研究电流和电阻的关系2.实验：保持电压不变，改变电阻，研究电流和电阻的关系思考：怎么样来改变电阻？每次实验更换电阻R　　研究电流和电阻的关系中滑动变阻器的作用：　　使电阻R两端电压保持不变电路图实物图测得电压为6伏时的电阻与电流值如下表：结论：当导体两端的电压不变时，导体中的电流与导体的电阻成反比分析比较上面的实验数据，你还能得到什么结论？总结：导体中电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。保持电阻不变时，电流跟电压成正比关系。结论1：结论2：保持电压不变时，电流跟电阻成反比关系。欧姆定律二、欧姆定律1.内容：导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个规律叫欧姆定律。2.公式：3.变换公式：U=IR三、课堂练习1.有人根据公式R=U/I跟公式I=U/R在形式上相似，把电阻R说成跟电压成正比，跟电流成反比。你认为这种说法对吗？为什么？2.当加在某导体两端电压为4V时，通过它的电流为0.25A，则这导体的电阻为______Ω；当加在它两端的电压增大1倍时，该导体的电阻为______ Ω,导体中通过的电流为_______A 。答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。160.5163.试根据欧姆定律，完成下列表格。4155某同学做“研究电流和电压、电阻的关系”的实验，实验中得到了如下的两组数据：
　　表一：
表二：分析表一所得到的数据可得结论：＿＿＿＿＿＿＿＿＿。
分析表二所得到的数据可得结论:＿＿＿＿＿＿＿＿＿＿。
　　3、某同学做“研究电流和电压、电阻的关系”的实验，实验中得到了如下的两组数据：　　表一：
