电路电流、电压和电阻1[下学期]

课件17张PPT。走近科学

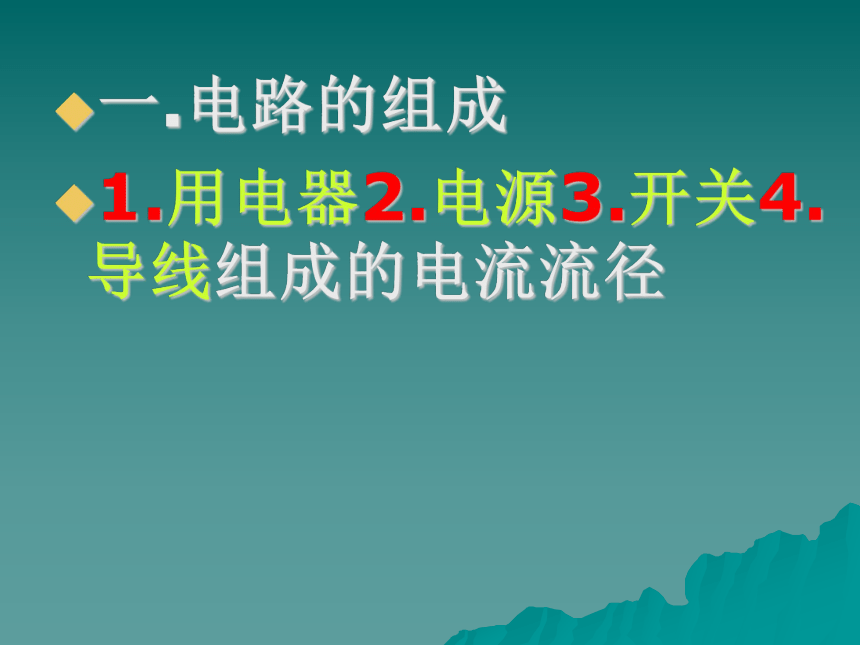

一.电路的组成

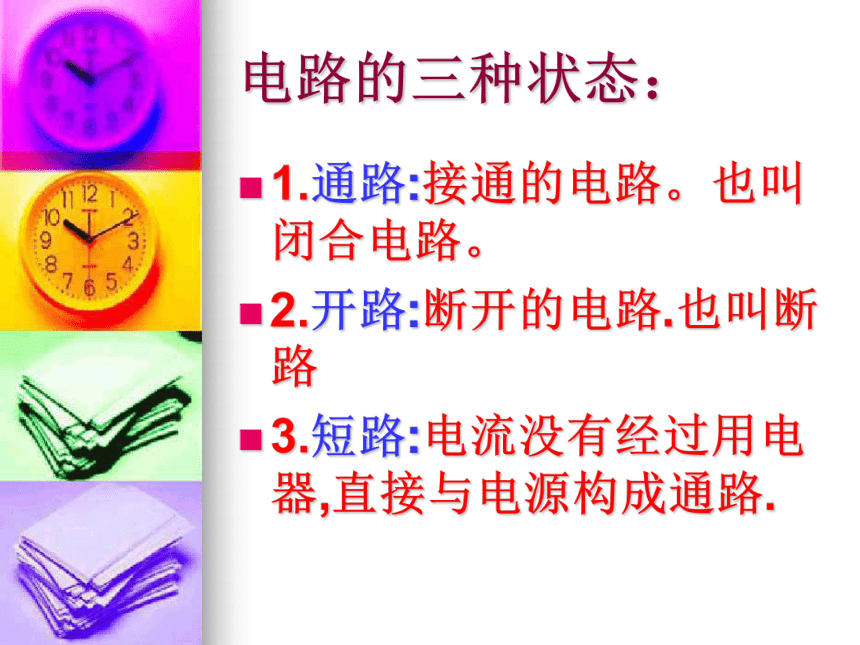

1.用电器2.电源3.开关4.导线组成的电流流径电路的三种状态：1.通路:接通的电路。也叫闭合电路。
2.开路:断开的电路.也叫断路

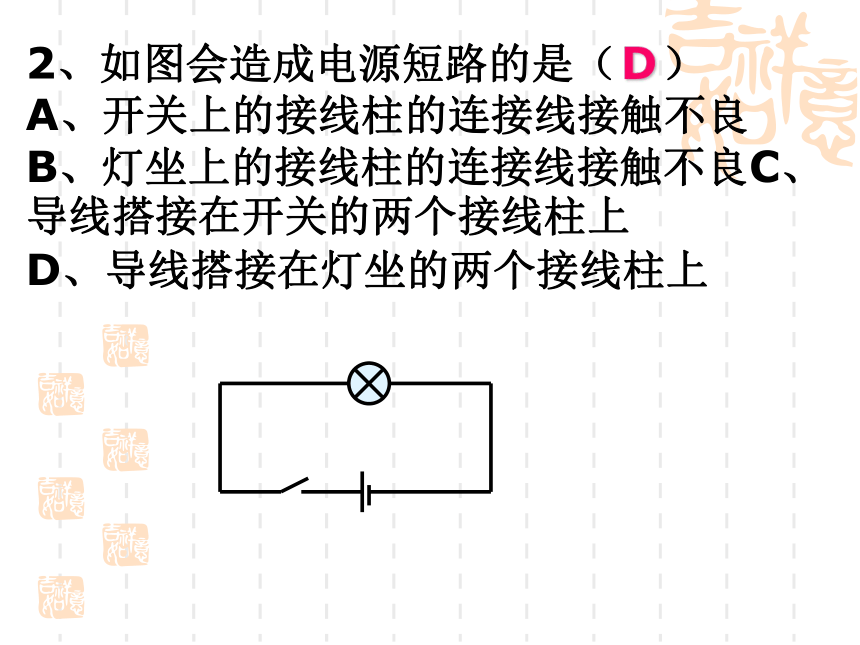

3.短路:电流没有经过用电器,直接与电源构成通路.2、如图会造成电源短路的是（ ）
A、开关上的接线柱的连接线接触不良
B、灯坐上的接线柱的连接线接触不良C、导线搭接在开关的两个接线柱上

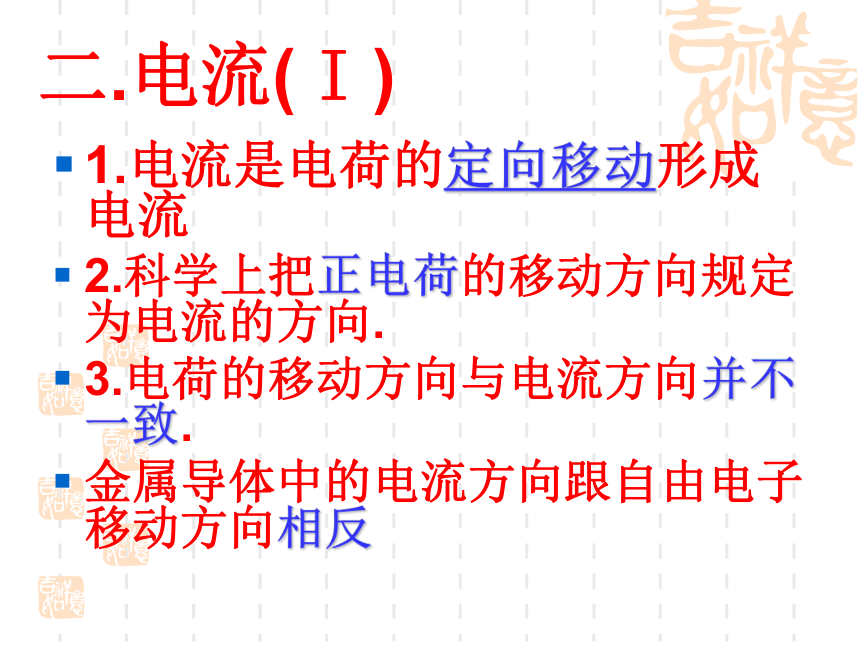

D、导线搭接在灯坐的两个接线柱上D二.电流( I )1.电流是电荷的定向移动形成电流
2.科学上把正电荷的移动方向规定为电流的方向.
3.电荷的移动方向与电流方向并不一致.

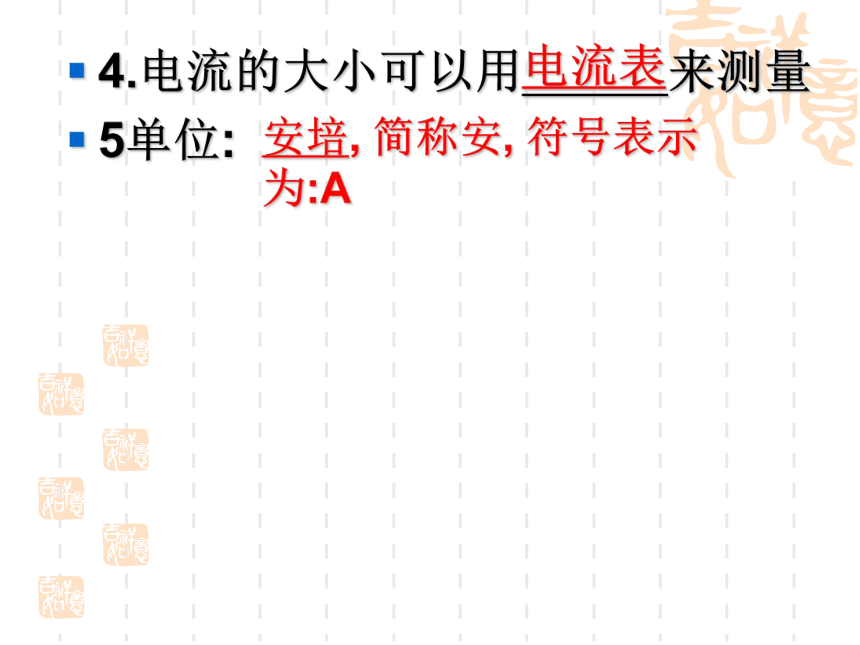

金属导体中的电流方向跟自由电子移动方向相反4.电流的大小可以用 来测量

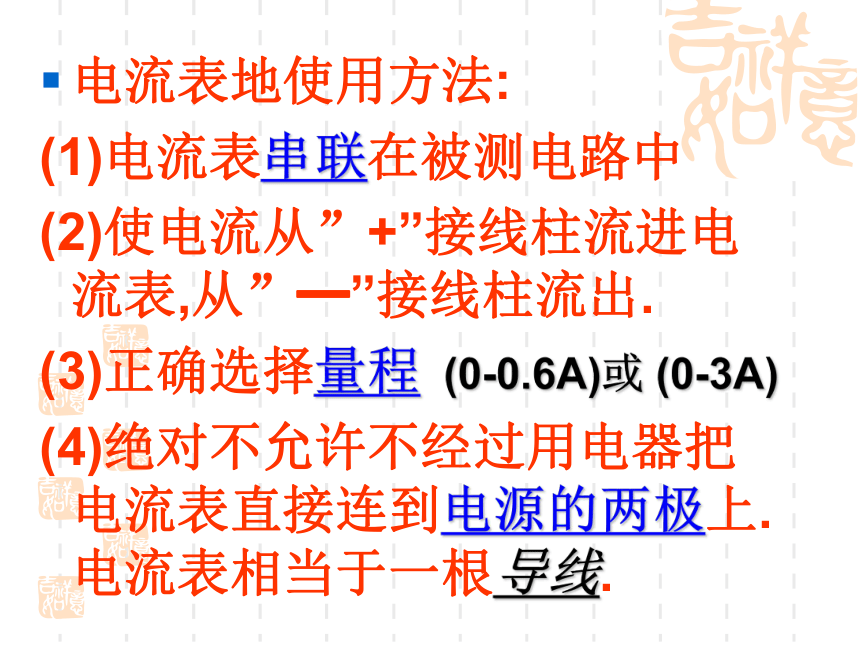

5单位:安培, 简称安, 符号表示为:A电流表电流表地使用方法:
(1)电流表串联在被测电路中
(2)使电流从”+”接线柱流进电流表,从”━”接线柱流出.
(3)正确选择量程
(4)绝对不允许不经过用电器把电流表直接连到电源的两极上.电流表相当于一根导线.(0-0.6A)或 (0-3A)
三.电压( U )
1.电压是使电荷发生定向移动形成电流的原因,即导体中有电流通过,导体两端一定有电压(必要条件).
2.电压的大小可以用 来测量.
2.单位:伏特, 简称伏, 符号表示为: V电压表电压表地使用方法:
(1)电流表并联在被测电路中
(2)使电流从”+”接线柱流进电流表,从”━”接线柱流出.
(3)正确选择量程
(4) 允许不经过用电器把电压表直接连到电源的两极上.电压表相当于一个绝缘体.(0-3V)或 (0-15V)
如图所示电路中的两只小灯泡L1和L2均正常发光，则下列几种说法中正确的是( )
A、甲是电流表，乙是电压表
B、甲、乙都是电流表
C、甲是电压表，乙是电流表
D、甲乙都是电压表甲乙L1L2Ａ如图所示电路做测量小灯泡发光时灯丝电阻的实验，电源为两节新的干电池，闭合开关开始实验时，发现小灯泡不亮，电流表示数为零，电压表示数为3伏，那么电路中发生了什么故障？如图所示闭合开关S后，电压表的线头M与d相连时，示数为2.8Ｖ与b相连时示数为1.3Ｖ则线头与a相连时电源表的示数为＿＿伏，Ｍ与c相连时示数为＿＿伏，灯Ｌ１和Ｌ２两端的电压分别为＿＿伏和＿＿伏．Ｖabcds．．．．．四.导体和绝缘体
1.导体:容易导电的物体.如:
2.绝缘体:不容易导电的物体.如:
3.导体和绝缘体没有绝对的界限判断下列物体通常情况下是否是导体：?铅笔芯?瓷瓶?橡皮?食盐水?塑料筷子?人体?玻璃?碳棒?人体的汗水?????五.电阻: (R)
1.导体对电流的阻碍作用的大小叫电阻.
2.单位:欧姆, 简称欧, 符号表示为: Ω3.决定导体电阻大小的因素
1).导体的电阻跟组成导体的材料有关.
2).导体的电阻跟导体的长度有关,导体越长，电阻越大。
3).导体的电阻跟导体的横截面积有关，横截面积越小,导体的电阻越大。
4).与导体两端的电压有和通过导体的电流无关.下列关于电阻的说法中正确的是（ 　）
Ａ、通过导体的电流越大电阻就越大
Ｂ、导体通电时有电阻，不通电时没电阻Ｃ、铁导线的电阻比铜导线的电阻大
Ｄ、一般地说，导体通电后它的电阻比原来的电阻要稍大一些。
Ｄ
