电路电流、电压和电阻2[下学期]

课件16张PPT。走近科学

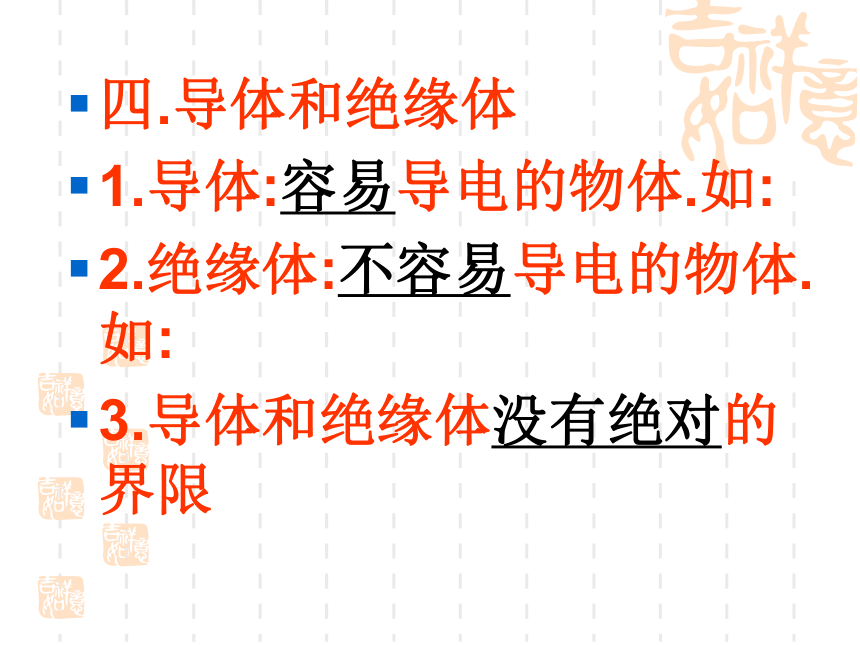

四.导体和绝缘体
1.导体:容易导电的物体.如:
2.绝缘体:不容易导电的物体.如:

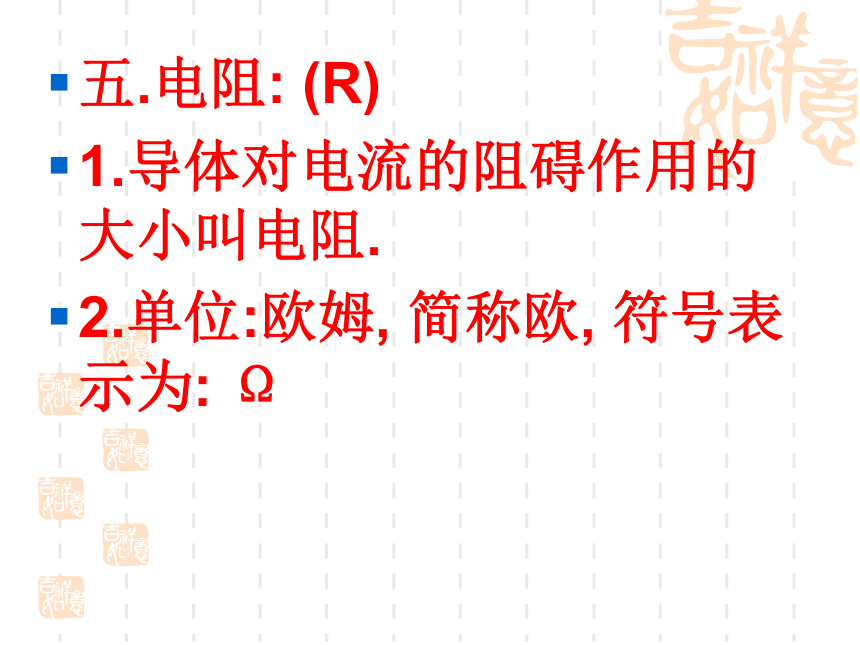

3.导体和绝缘体没有绝对的界限判断下列物体通常情况下是否是导体：?铅笔芯?瓷瓶?橡皮?食盐水?塑料筷子?人体?玻璃?碳棒?人体的汗水?????五.电阻: (R)
1.导体对电流的阻碍作用的大小叫电阻.

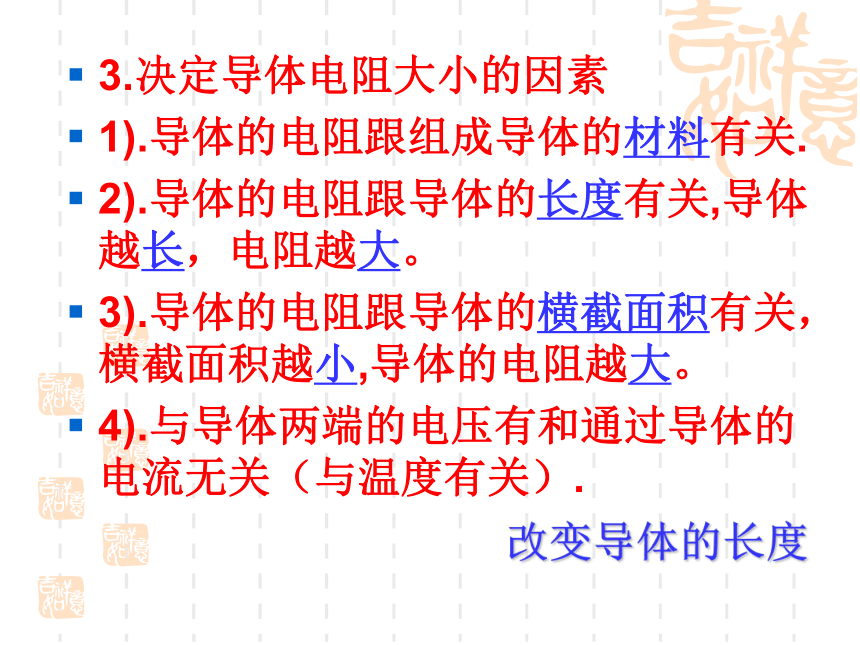

2.单位:欧姆, 简称欧, 符号表示为: Ω3.决定导体电阻大小的因素
1).导体的电阻跟组成导体的材料有关.
2).导体的电阻跟导体的长度有关,导体越长，电阻越大。
3).导体的电阻跟导体的横截面积有关，横截面积越小,导体的电阻越大。

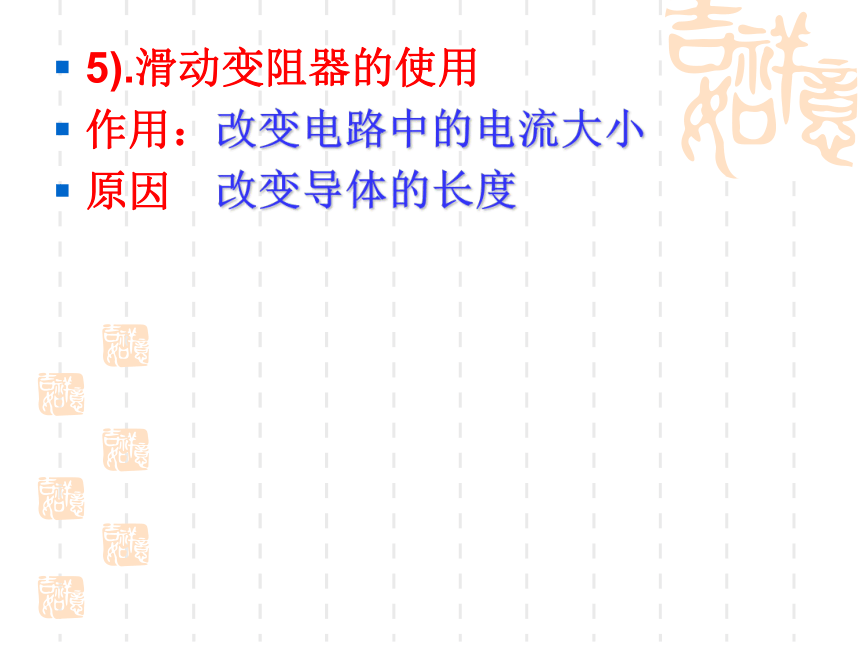

4).与导体两端的电压有和通过导体的电流无关（与温度有关）.改变导体的长度5).滑动变阻器的使用
作用：
原因

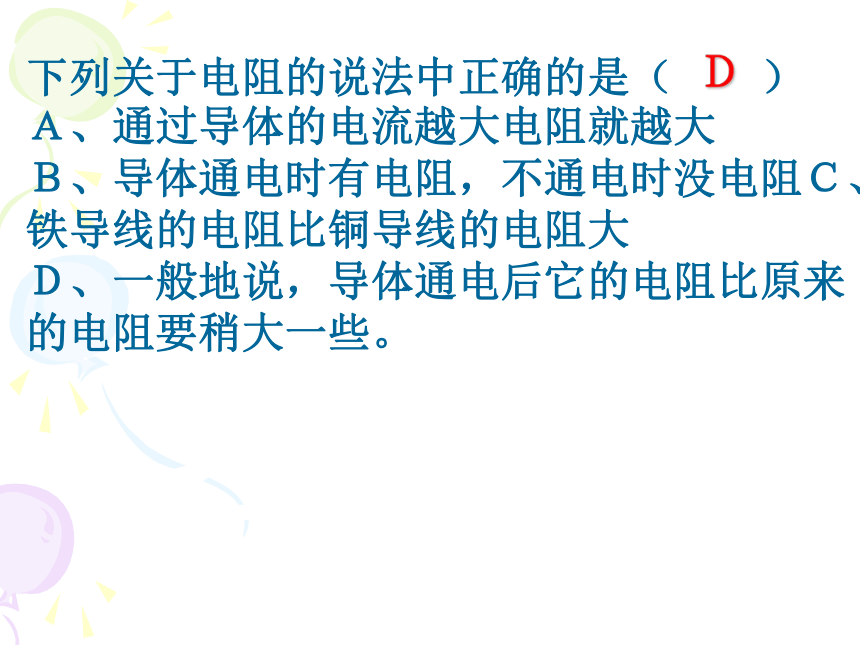

改变导体的长度改变电路中的电流大小下列关于电阻的说法中正确的是（ 　）
Ａ、通过导体的电流越大电阻就越大
Ｂ、导体通电时有电阻，不通电时没电阻Ｃ、铁导线的电阻比铜导线的电阻大
Ｄ、一般地说，导体通电后它的电阻比原来的电阻要稍大一些。
Ｄ六. 串联电路:
把用电器逐个顺次连接起来的电路.
性质:电流的通过的路径只有一条.思考:下图电路中哪几幅是串联电路:
A B
CD串联电路的特点 串联电路中各处的电流相等。I=I1=I2
串联电路两段的总电压等于各部分电路两段的电压之和。U=U1+U2
串联电路的总电阻等于各个电阻之和。R=R1+R2； R大于R1；R大于R2
成正比。U/R=U1/R1=U2/R2或U1/U2=R1/R2
电流的特点：电压的特点：电阻的特点：各个电阻两端的电压与它们阻值的关系：有两根长度相同、横截面积不同的镍铬合金线。若把它们串联在电路里，哪根导线通过的电流大？哪根导线的电压大？电压之比与电阻之比是什么关系？如图滑片向右滑动时，滑动变阻器的电压如何改变？为什么？如图，电源电压不变，小灯泡标有“6V 3W”的字样，滑动变阻器的滑片在中点时，灯正常发光，当滑片向B端移动时，下列说法正确的是 （ ）
A、电流表的读数变大
B、电压表的读数变小
C、灯的实际功率大于3W
D、电路的总功率变小VAA BＤ七. 并联电路:
把用电器并列地连接起来的电路.
性质:并联电路电流流过的路径有两条
或两条以上.并联电路的电流分配 并联电路的总电流等于各支路的电流之和。I=I1+I2
并联电路中各支路两端的电压相等。U=U1=U2
总电阻的倒数等于各支路电阻倒数之和1/R=1/R1+1/R2
并联电路中通过各个电阻的电流跟它的阻值成反比。IR=I1R1=I2R2电流特点：电压特点：电阻特点：有两个阻值不变的电阻R1、R2，把它们并联起来接在电源的两端时，通过它们的电流之比是I1：I2=4：5。若将它们串联起来接到同一电源上，有下列判断
1）I1：I2=1：1； 2）I1：I2=5：4；
3）U1：U2=5：4 4）U1：U2=4：5 其中正确的是 （ ） A、1）3） B）、2）4）
C、1）4） D）、2）4）C干路里的电流I=2安，电阻R1=5欧，R2=15欧，问： 1）通过哪一个导体的电流大？ 2）把电流表接到R2支路中读数是多大？
