电流、电压和电阻的关系

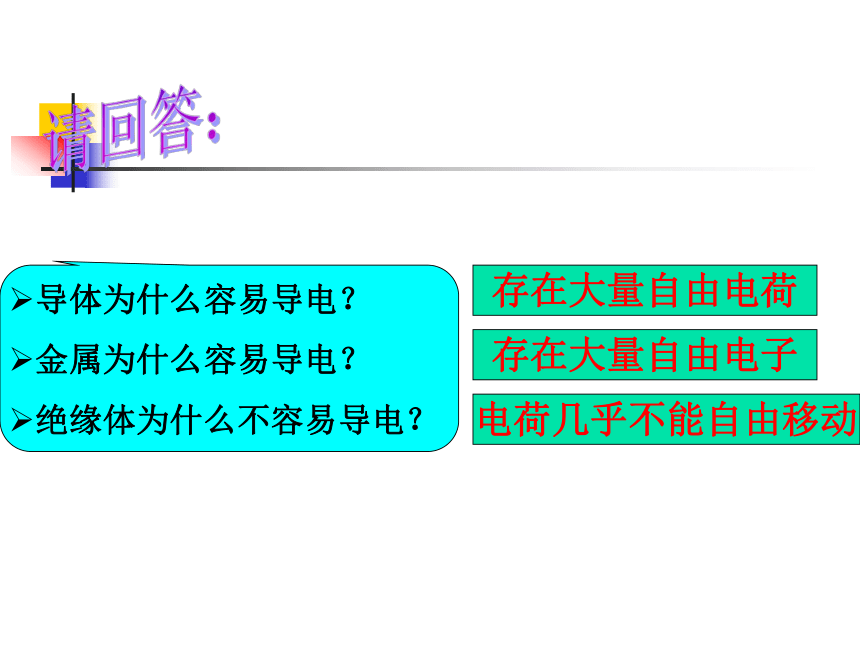

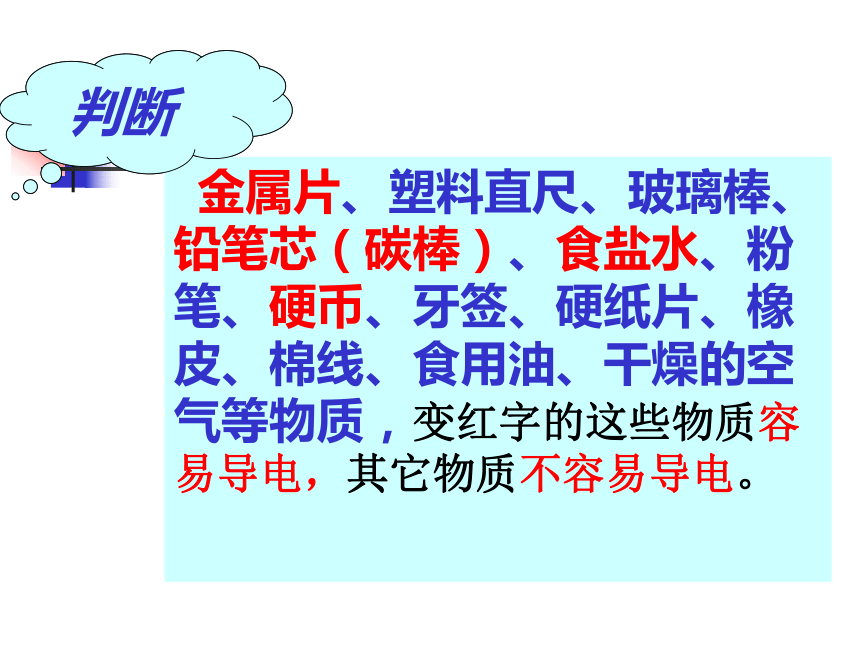

导体为什么容易导电？
金属为什么容易导电？

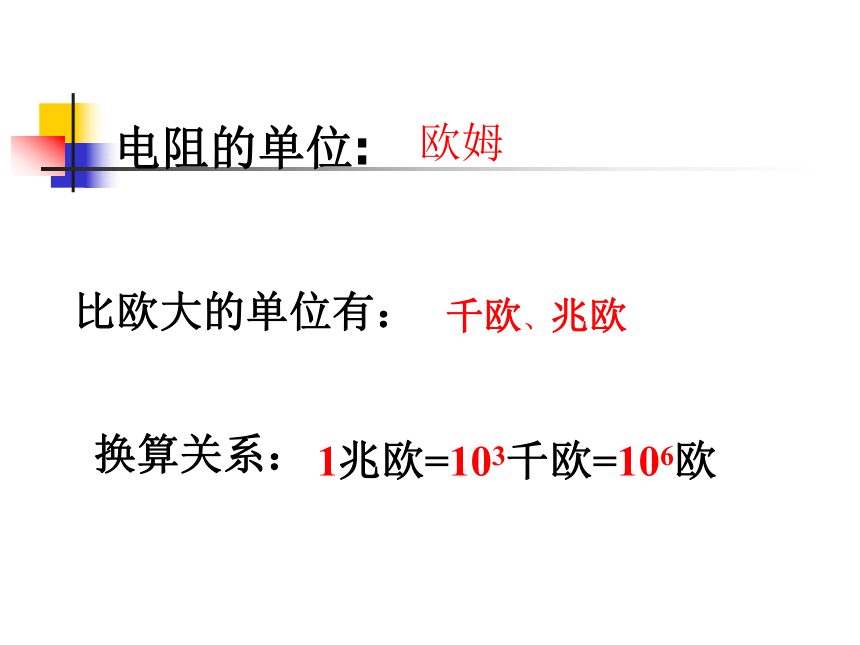

绝缘体为什么不容易导电？ 存在大量自由电荷存在大量自由电子电荷几乎不能自由移动请回答：比欧大的单位有：千欧、兆欧换算关系：
1兆欧=103千欧=106欧电阻的单位:欧姆练习1、连接电路的导线是铜丝外加塑料皮，
铜丝属于 ，塑料属于 。导体绝缘体2、导体容易导电的原因是（ ）
A、因为导体都是固体 B、因为导体中含有电荷
C、因为导体中含有能自由移动的电荷
D、因为导体通了电C3、导体对于电流的 作用，叫做导体的

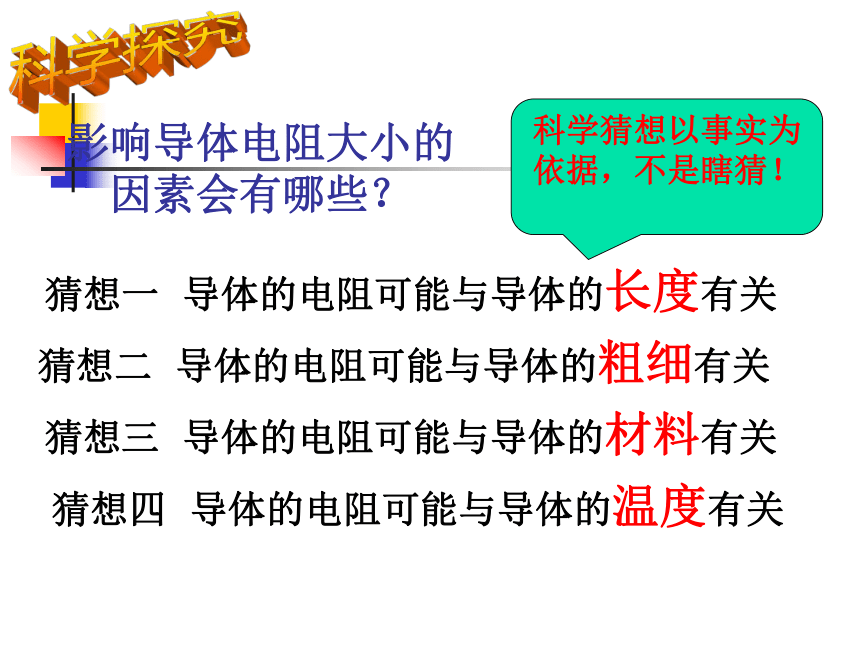

电阻。阻碍4、一段金属丝的电阻为20000Ω= kΩ= MΩ200.02科学猜想以事实为依据，不是瞎猜！猜想一 导体的电阻可能与导体的长度有关猜想二 导体的电阻可能与导体的粗细有关猜想三 导体的电阻可能与导体的材料有关猜想四 导体的电阻可能与导体的温度有关影响导体电阻大小的因素会有哪些？科学探究【猜想】

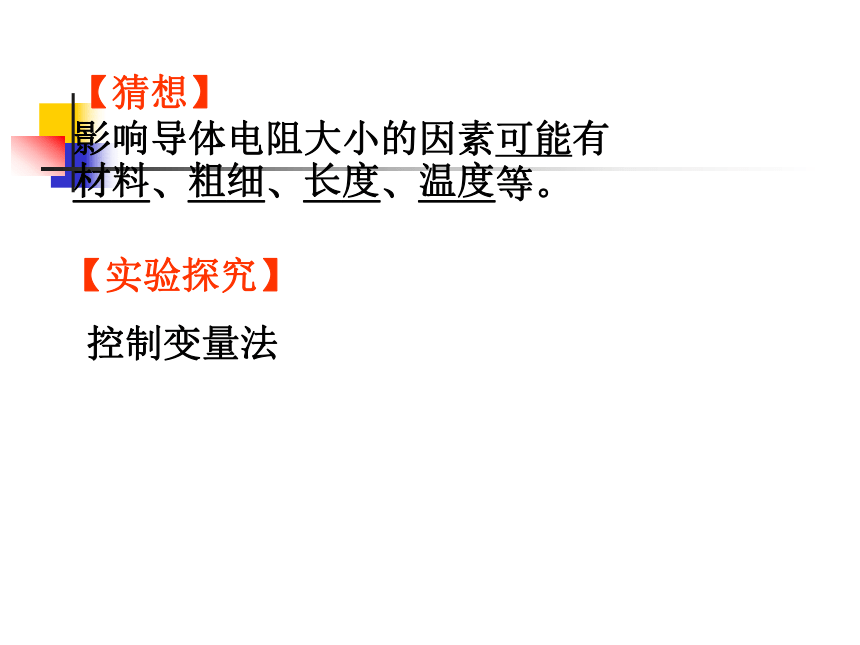

影响导体电阻大小的因素可能有

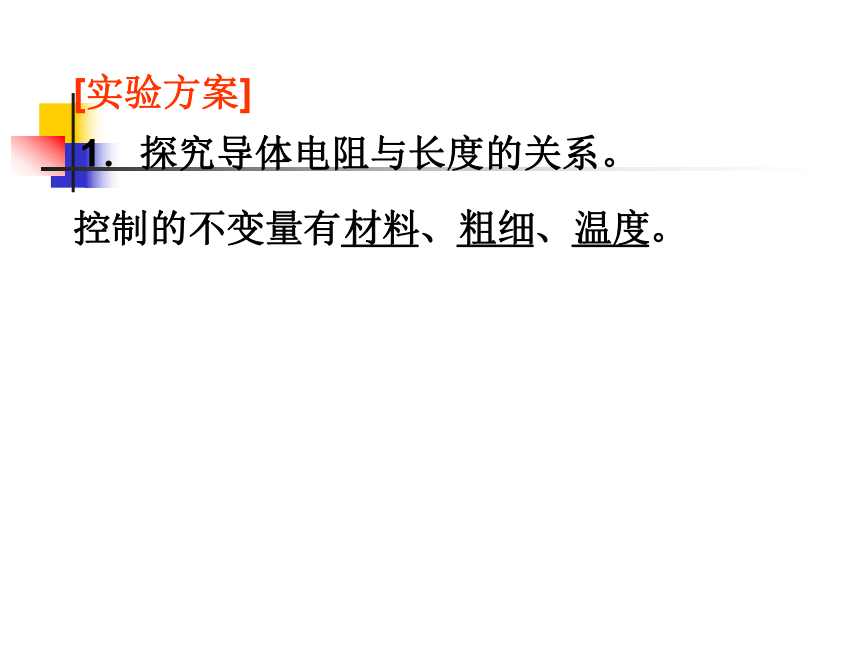

＿＿、＿＿、＿＿、＿＿等。材料　粗细　长度　温度控制变量法 【实验探究】[实验方案]1．探究导体电阻与长度的关系。 控制的不变量有＿＿、＿＿、＿＿。材料　粗细　温度你会选择哪两根导体做实验？探究导体电阻与长度的关系[实验方案]1．探究导体电阻与长度的关系。 控制的不变量有＿＿、＿＿、＿＿。材料　粗细　温度 实验结果：

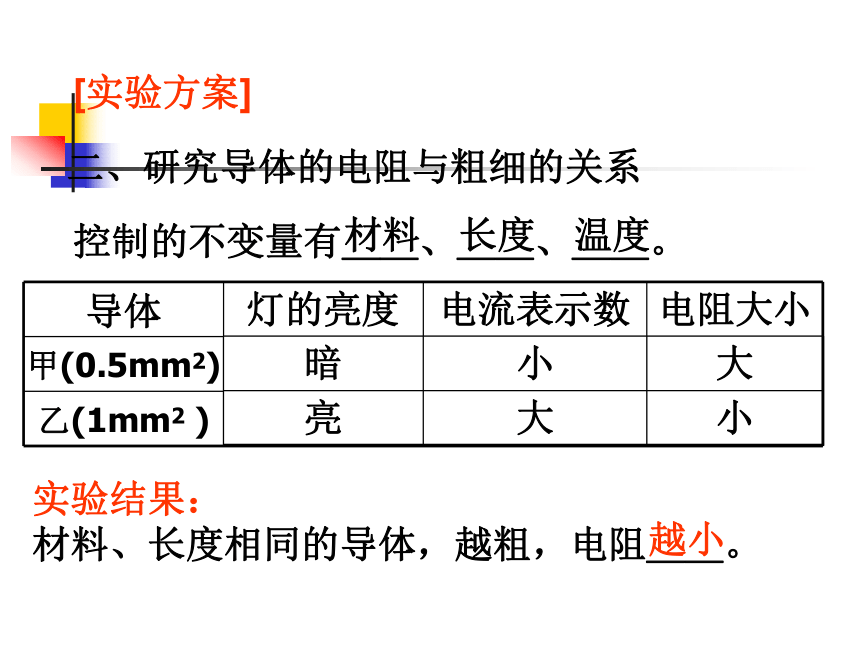

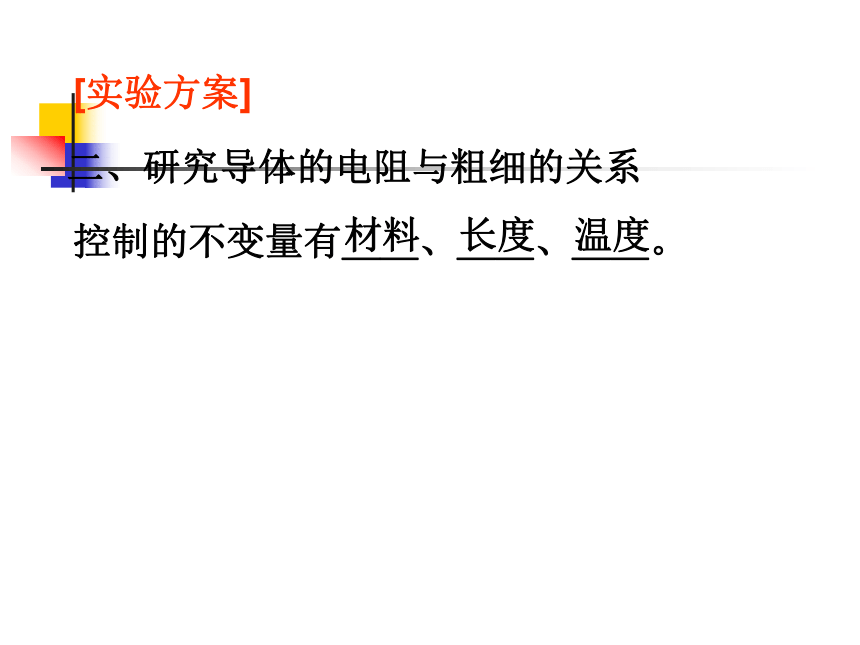

材料、粗细相同的导体，长度越大，电阻＿＿。较大二、研究导体的电阻与粗细的关系[实验方案]控制的不变量有＿＿、＿＿、＿＿。 材料　长度　温度二、研究导体的电阻与粗细的关系[实验方案]控制的不变量有＿＿、＿＿、＿＿。 实验结果：
材料、长度相同的导体，越粗，电阻＿＿。材料　长度　温度越小1、电阻是导体本身的一种性质．
2、导体的电阻与导体的＿＿、＿＿、＿＿有关3、相同材料时，导体越长、横截面积越小，导体的电阻就＿＿。【小结】长度　粗细　材料 越大你能设计实验探究导体电阻与温度的关系吗？ [讨论]结论：金属导体温度越高，电阻越大，温度越低，电阻越小。超导现象:
当温度降低到一定程度时，某些材料电阻消失。阅读课本P142 应用：磁悬浮列车等知识归纳:导体电阻的大小与导体的材料、长度、粗细(横截面)和温度等因素有关系。 1、导体的材料、粗细、温度一样的情况下，导体的长度越长，电阻越大；
2、导体的材料、长度、温度一样的情况下，导体的越粗，电阻越小；
3、一般情况下，导体的电阻随着温度的升高而增大。某些材料的温度降低到一定程度时,电
阻会突然消失.这就是超导现象.
利用超导原理,出现了磁悬浮列车. 从表中可看出，在相同情况下，
_________的电阻很小。_______的电阻较大。银、铜、铝镍铬合金___________的电阻很大。电木和橡胶 因此， _________做导线， _________
做绝缘体。银、铜、铝电木和橡胶人体的电阻是多少呢？大约是１２００欧姆左右下列说法正确的是(　　　)Ａ、长导线的电阻一定比短导线的电阻大
Ｂ、粗导线的电阻一定比细导的电阻小
Ｃ、铜导线的电阻一定比铁导线的电阻小
Ｄ、导体的电阻大小是由它的材料、长度和横截面积和温度共同决定的练习Ｄ对于某个导体的电阻，以下说法正确的是( )Ａ、导体中有电流通过时才有电阻，没有电流通过就没有电阻
Ｂ、导体较长，横截面较小，其电阻一定较大
Ｃ、将一段导体由蓄电池做电源的电路转接入家庭电路中，它的电阻变大
Ｄ、电阻是导体本身的一种性质，与电压和电流无关练习Ｄ练习在研究“决定电阻的大小因素”实验时，测得的数据如下：１、为了研究电阻与导体材料的关系，应选用的两根导线是（　　　　　　　）
２、为了研究电阻与导体长度的关系，应选用导线Ｃ和导线（　　　　　　　）
３、为了研究电阻与（　　　　　　　）的关系，应选用导线Ａ和导线（　　　　　　　）Ｃ和Ｆ　　Ｇ粗细或横截面Ｄ从表中可知，在同样条件下，＿、＿材料的电阻很小，＿＿、＿＿材料的电阻很大。一般常用＿＿材料来做导线，＿＿、＿＿来做绝缘体。 银　铜 电木　橡胶铜电木　橡胶人体电阻的一般值是＿＿＿＿＿＿欧。出汗时，人体的电阻值较＿＿；干燥时，人体的电阻值较＿＿。1000－2000 小大【练习题】
1．影响铜导体的电阻大小的因素
有＿＿、＿＿、＿＿。
2．粗细相同的铜丝甲、乙，甲的长度是乙的一半，则甲、乙电阻R甲、R乙的大小关系为( 　 )
A．R甲＝2R乙 B．2R甲＝R乙
C．R甲＝R乙 D．无法比较
3、“铜导线比铁导线的电阻小。”这种说法对吗？应当怎么说？长度　粗细　温度B4.关于导线电阻的大小，下列说法中正确的是（温度对电阻的影响可以不计） （ ）
A.横截面积越大的导线，电阻越小
B.横截面积相同的导线，长导线的电阻大
C.长度相同的导线，细导线的电阻大
D.同种材料制成的长短相同的导线，粗导线的电阻小
D5．长10米、电阻均为10欧的铜导线两根，接长成为20米的导线，接长后的导线电阻为 ( )
A．10欧 B．20欧 C．5欧 D．40欧
6．横截面积为1毫米2、电阻均为1欧的镍铬合金线两根，合并成横截面积为2毫米2的导线，合并后的导线电阻为 ( )
A．1欧 B．2欧 C．0．5欧 D、4欧BC7．把长10米、电阻为10欧的铜导线拉成长20米的铜导线，拉长后的铜导线电阻为( 　 )
A．10欧 B．20欧　C40欧　D、2.5欧
8．把长10米、电阻为10欧的铜导线平分两
等份后，合成一根长5米的铜导线，合并后的铜导线电阻为 ( 　　 )
A．10欧 B．20欧 C．40欧 D．2.5欧CD方法有改变导体的＿＿、＿＿、＿＿和＿＿。而最方便的是改变＿＿＿＿＿。电阻变化电流变化结果思考：用什么办法可以改变导体的电阻？哪种方法最简单？ 材料　长度　粗细　温度导体的长度二、滑动变阻器1、靠改变接入电路中的电阻丝的＿＿＿＿来改变＿＿大小的装置。有效长度电阻2、滑动变阻器的构造A、B、C、D为接线柱2.结构示意图和符号1.实物及名称3．滑动变阻器的使用提示：点接线柱连线变大变大变大变大变小变小变小变小不变且最大不变且最小不变且最小不变且最大3．滑动变阻器的使用判断一下:
如果要灯的亮度增加，滑片要怎样移动？滑动变阻器的使用方法：
(1)串联
(2)一上一下
(3)闭合开关前，滑片P应移到＿＿＿＿＿位置.阻值最大处你能猜想一下变阻器上的“1A20Ω”的含义吗?最大允许通过电流：1A，最大电阻：20Ω1、如图，若将导线接在滑动变阻器A和C两个接线柱上，当滑动触头P向右滑动时，变阻器的阻值将如何变化？若接在＿＿＿和＿＿两个接线柱上，阻值为最大且始终保持不变。A　　B2．如图所示电路，要使灯泡的亮度变小，则必须使变阻器接入电路部分的电阻变＿＿，电流表的示数变＿＿＿，滑动触头P应向＿＿移动。大小右3、根据电路图将图各元件用导线连接起来。开关合上前，滑动变阻器的滑动触头应滑在什么位置?为什么?今天学到了什么？课堂练习
1.滑动变阻器是靠改变接入电路中的＿＿＿＿来改变电阻的器件。
电阻长度CD4.一个滑动变阻器铭牌上标有“20Ω 1A”的字样，它的意思是指变阻器的 ( )D(A)电阻最小值是20Ω,允许通过的最大电流是1A
(B)电阻最小值是20Ω,允许通过的最小电流是1A
(C)电阻最大值是20Ω,允许通过的最小电流是1A
(D)电阻变化范围是0－20Ω,允许通过的最大电流是1A5.下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向右滑动，电流表示数变大，灯泡变亮。__________________________________大大猜想1猜想2我们知道： 那么电流、电压、电阻这三个量之间到底有什么规律呢？ 要研究这三个量之间的关系，我们可以进行以下实验：电阻电压电压电阻这种方法叫控制变量法一、研究电流和电压的关系1.实验：保持电阻不变，研究电流和电压的关系电路图实物图这个实验用到的器材：__________ 、 ___________、 _____________ 、 _______ 、 __________、 ___________等。电源电阻R滑动变阻器R'开关S电压表电流表注意事项1、连接电路时开关应____ 闭合开关前，滑动变阻器的滑片应移到_________ 位置。 断开。 电阻最大 2、滑动变阻器的作用保护电路并使电阻R两端电压成倍的变化　　测得定值电阻（R＝5欧）上的电压与电流值，记录如下表：结论：当导体的电阻不变时，导体中的电流与导体两端的电压成正比0.800.200.600.401、这个实验做三次的目的是什么？这与研究电流、电压、电阻之间关系的三次实验的目的有什么不同？2、闭合开关，滑动变阻器是滑片向左滑动时，两表的示数怎样变化？4、第三次实验所测得的电流值偏小，原因可能是什么？3、某同学实验在发现发现闭合开关后，电流表的指针几乎不动，而电压表的指钟却有明显的偏转，则电路中发生故障的原因可能是什么？二、研究电流和电阻的关系2.实验：保持电压不变，研究电流和电阻的关系设计实验：滑动变阻器的作用：保护电路并使电阻R两端电压保持不变测得电压为2伏时的电阻与电流值如下表：结论：当导体两端的电压不变时，导体中的电流与导体的电阻成反比0.251.000.500.40结论1：电阻一定时，电流
跟电压成正比。结论2：电压一定时，电流
跟电阻成反比。一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。公式：变换公式：U=IR欧姆定律： 开动脑筋想一想！1.有人根据公式R=U/I跟公式I=U/R在形式上相似，把电阻R说成跟电压成正比，跟电流成反比。你认为这种说法对吗？为什么？答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。2.试根据欧姆定律，完成下列表格。 4155某同学做“研究电流和电压、电阻的关系”的实验，实验中得到了如下的两组数据：
　　表一：
表二：分析表一所得到的数据可得结论
_____________________________________
分析表二所得到的数据可得结论:
____________________________________
　　__________________________________________________________________
3、某同学做“研究电流和电压、电阻的关系”的实验，实验中得到了如下的两组数据：　　表一：二、计算：欧姆定律的应用 例题1　一只电灯泡正常工作时的灯丝电阻是242欧，如果电灯线路的电压是220伏，求灯丝中通过的电流。已知：R＝242欧，U＝220伏， 求：I解：I＝U/R＝220伏/242欧＝0.9安答：灯丝中通过的电流是0.9安。例题2　一个电热水器工作时电热丝的电阻是22欧，通过的电流是10安，求电热水器工作时两端的电压。已知：R＝22欧，I＝10安求： U解： 因为：I＝U/R，所以
　　 U＝IR＝10安×22欧＝220伏答：电热水器工作时两端的电压是220伏。例题3　一个定值电阻与一个滑动变阻器串联后接在电源上，用电压表测得定值电阻两端的电压是6伏，又用电流表测得通过定值电阻的电流是0.3安，求这个定值电阻的阻值。已知：U＝6伏，I＝0.3安求： R解：因为：I＝U/R，所以
　　 R＝U/I＝6伏/0.3安＝20欧答：这个定值电阻的阻值是20欧。一、串联电路的特点一、串联电路的特点①串联电路中的电流处处相等。
　　I=I1=I2=……
②串联电路两端的总电压等于各串联导体两端电压之和。
　　U=U1+U2+……③串联电路总电阻的计算公式
R=R1+R2+……导体串联起来，相当于增加了导体的 ＿＿＿长度二、并联电路地特点：一、并联电路的特点①并联电路干路中的电流等于各支路中的电流之和。
　　I=I1+I2+……
②并联电路两端的电压相等。
　　U=U1=U2=……③并联电路总电阻的计算公式几个导体并联起来,相当于增加了导体的 ＿＿＿＿横截面积三、应用1、家庭电路中用电器的连接是并联还是串联？
有什么证据？2、并联电路中去路电流关系如何？3、家庭电路中,为什么要安装保险丝或空气开关?防止电路过载而损坏电源，或导线过热而发生火灾。1、R1=12欧，将它与R2串联后接到8伏的电源上，已知R2两端的电压是2伏。求R2的阻值。练习 2．电阻分别为川欧和20欧的灯L1、L2
串联，已知灯L1两端的电压为5伏，则灯L2两
端的电压为 ( 　　 )
A．5伏 B．10伏
C．20伏 D．30伏
3．电阻之比为1：2的两灯串联，则通过
灯的电流之比和灯两端的电压之比分别为( 　 )
A．1:2 1:2 B．1:1 1:2
C．1:1 1:1 D．1:2 1:1BB 4．电阻之比是1:5的灯L1、L2并联在同一
电路中，则灯L1、L2两端的电压之比是( )
A．1:5 B．5:1 C．1:1 D．25:1
5．灯L1、L2并联，已知灯L1的电阻为10
欧，灯L2的电阻为5欧，流过灯L1的电流为0.2安，则流过灯L2的电流为 ( )
A．0.2安 　　 B．0.4安
C．0.1安 　　 D．0.8安CB
