电流、电压和电阻[上学期]

课件30张PPT。第七节 电流、电压和电阻的关系第七节第1课时1、电流的符号:___ 单位:____ 单位的符号:___

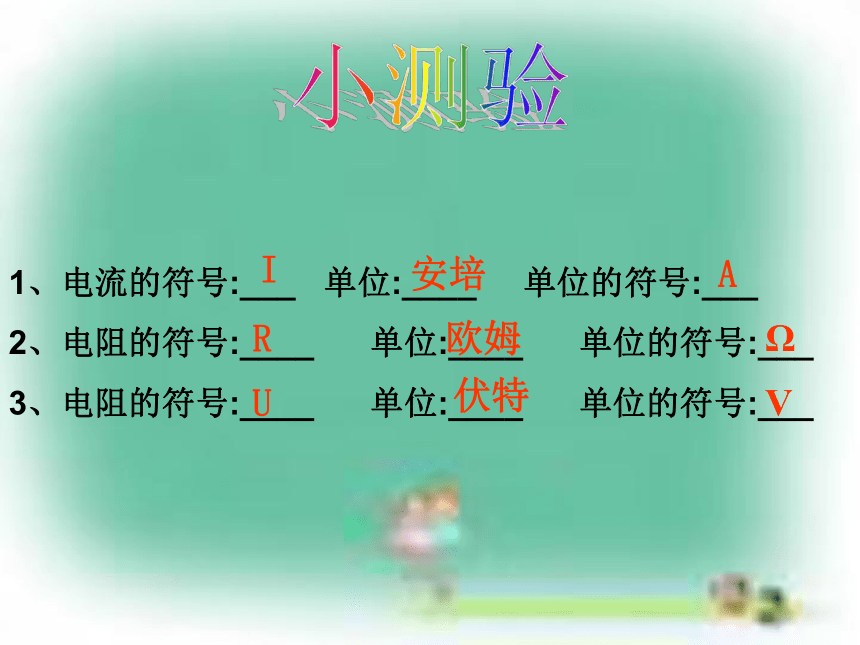

2、电阻的符号:____ 单位:____ 单位的符号:___

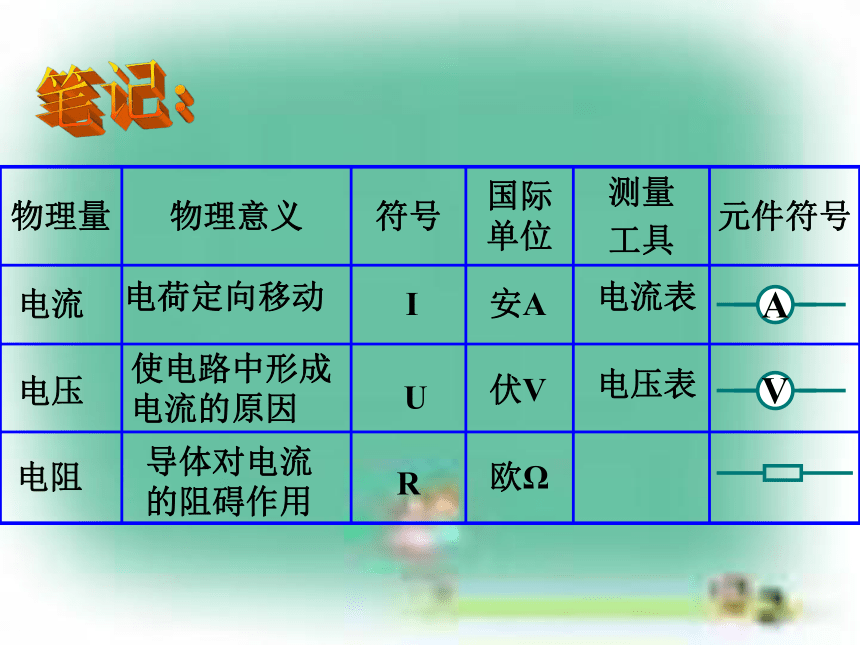

3、电阻的符号:____ 单位:____ 单位的符号:___I安培AR欧姆Ω U伏特V 小测验电流电荷定向移动I安A电流表电压使电路中形成电流的原因U伏V电压表电阻导体对电流的阻碍作用R欧Ω笔记：实验1：你看到什么现象？

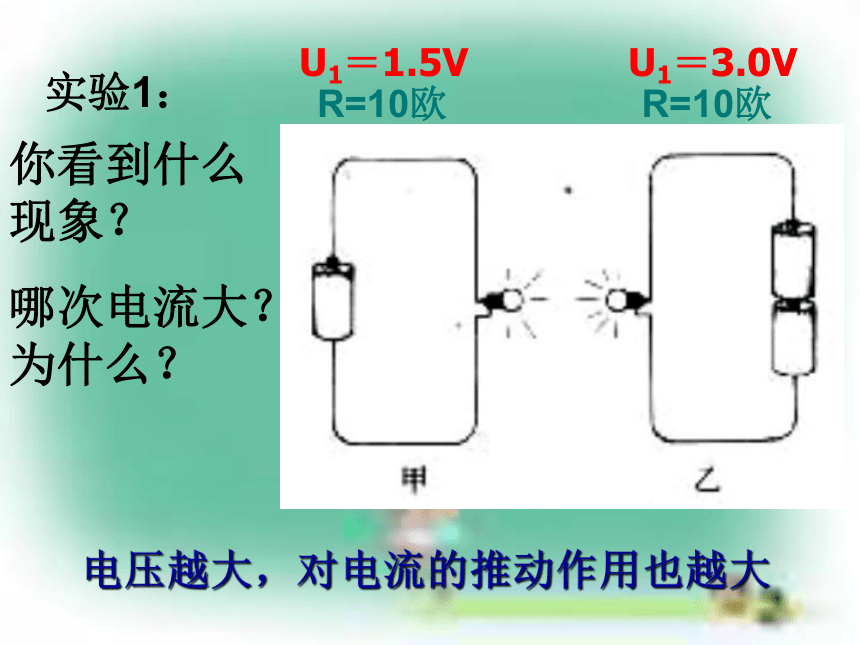

哪次电流大？为什么？U1＝1.5VU1＝3.0VR=10欧R=10欧电压越大，对电流的推动作用也越大实验2：你看到什么现象？

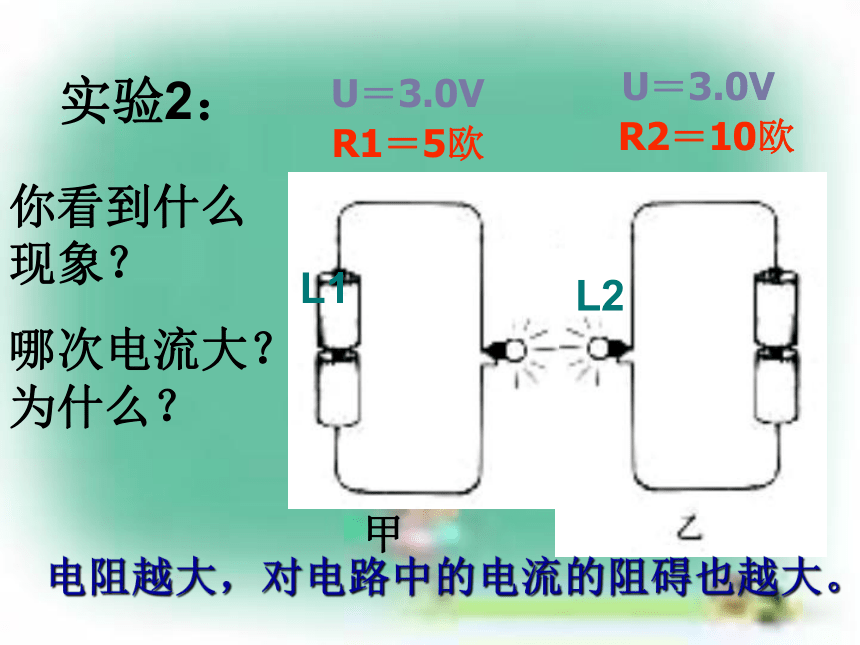

哪次电流大？为什么？甲L1L2R1＝5欧R2＝10欧U＝3.0VU＝3.0V电阻越大，对电路中的电流的阻碍也越大。猜测一下：
电流、电压和电阻三者之间的

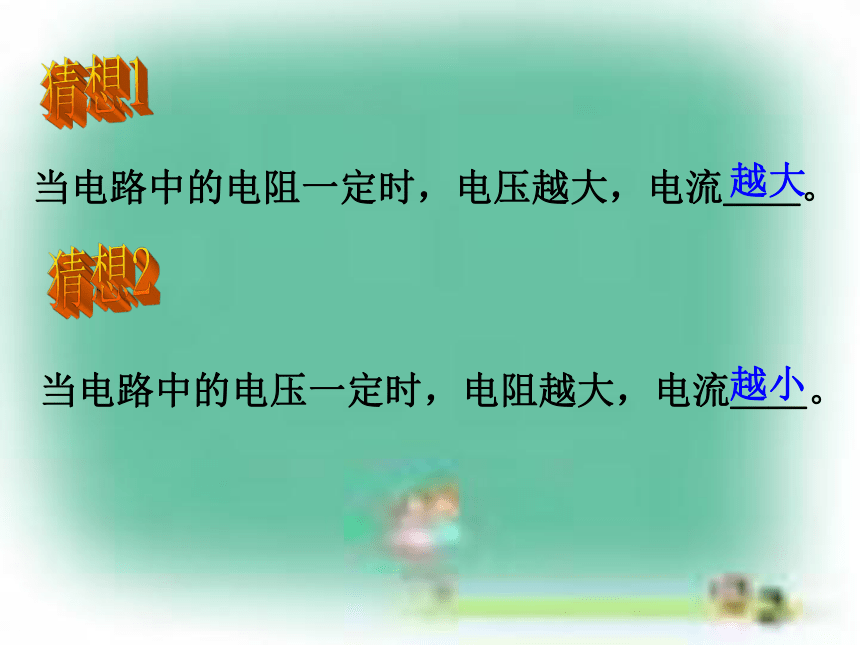

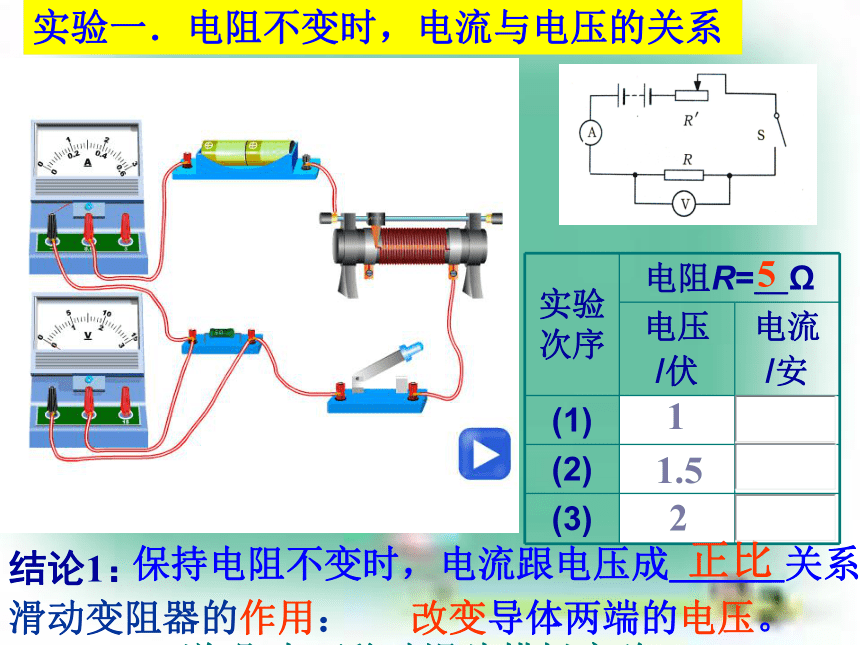

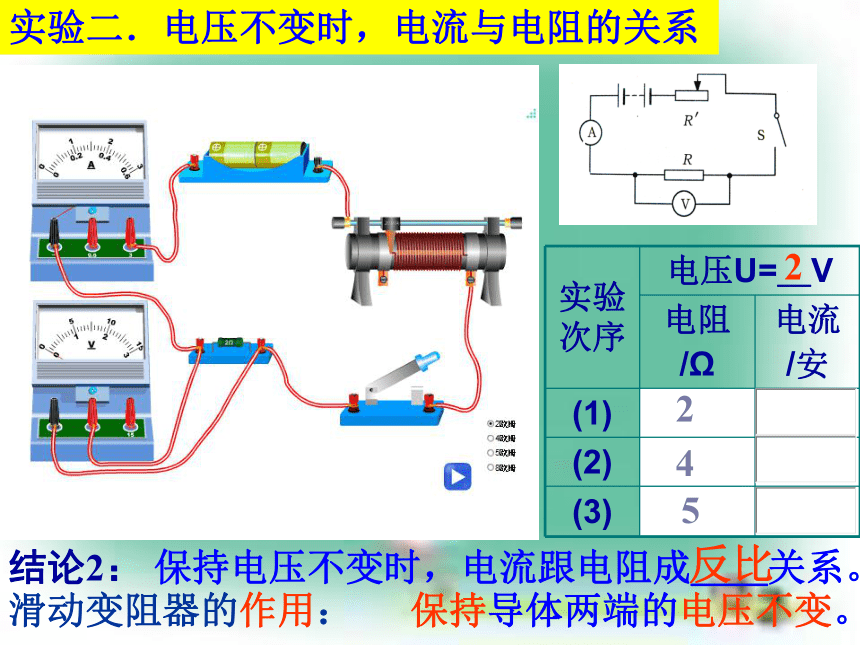

关系是怎样的？当电路中的电阻一定时，电压越大，电流＿＿。 猜想1猜想2当电路中的电压一定时，电阻越大，电流＿＿。 越大越小实验探究 探究电流、电压、电阻三个物理量之间的关系。 条件控制：
a、保持＿＿不变，改变＿＿，研究电流与电压之间的关系。

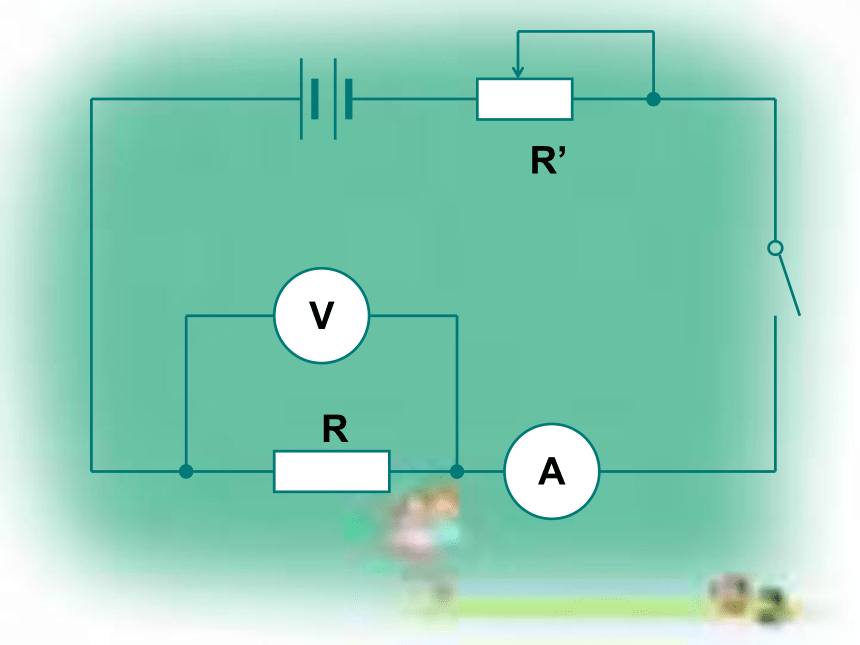

b、保持＿＿不变，改变＿＿，研究电流与电阻之间的关系。 电阻电压电压电阻控制变量法R实验一．电阻不变时，电流与电压的关系 保持电阻不变时，电流跟电压成＿＿＿关系。结论1：521.51正比表格中的数据由实验时实际的填写。说明:也可移动滑片摸拟实验滑动变阻器的作用：　　改变导体两端的电压。实验二．电压不变时，电流与电阻的关系 2542结论2：保持电压不变时，电流跟电阻成＿＿关系。反比滑动变阻器的作用：　　保持导体两端的电压不变。 导体中电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。保持电阻不变时，电流跟电压成正比关系。结论1：结论2：保持电压不变时，电流跟电阻成反比关系。欧姆定律二、欧姆定律1.内容：导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个规律叫欧姆定律。2.公式：3.变换公式：U=IR课堂练习1.有人根据公式R=U/I跟公式I=U/R在形式上相似，把电阻R说成跟电压成正比，跟电流成反比。你认为这种说法对吗？为什么？2.当加在某导体两端电压为4V时，通过它的电流为0.25A，则这导体的电阻为______Ω；当加在它两端的电压增大1倍时，该导体的电阻为______Ω,导体中通过的电流为_______A 。 只表示一段导体两端的电压和通过这段导体的电流之比等于这段导体的电阻，不能认为导体与电压成正比,与电流成反比。因为电阻是导体本身的性质，电压变大，电流也变大，而比值(电阻)不变。160.516某同学做“研究电流和电压、电阻的关系”的实验，实验中得到了如下的两组数据：
　　表一：
表二：分析表一所得到的数据可得结论：＿＿＿＿＿＿＿＿＿。
分析表二所得到的数据可得结论:＿＿＿＿＿＿＿＿＿＿。
　　3、某同学做“研究电流和电压、电阻的关系”的实验，实验中得到了如下的两组数据：　　表一：保持电阻不变时，电压增大，电流增大。(正比)保持电压不变时，电阻增大，电流减小。(反比)4.试根据欧姆定律，完成下列表格。4155第七节第2课时
欧姆定律的应用电流电荷定向移动I安A电流表电压使电路中形成电流的原因U伏V电压表电阻导体对电流的阻碍作用R欧Ω小测验欧姆定理公式：变换公式：应用： 已知电流、电压，求电阻 一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。欧姆定律：已知电压、电阻，求电流已知电阻、电流，求电压公式：变换公式： 车床照明灯的电压是36V，它正常工作时灯丝的电阻是32Ω。求通过灯丝的电流。R=32Ω I=？U=36V已知：应用1.已知电压、电阻，求电流（2）列出已知条件和所求量解题步骤：（1）画电路图（两个电阻必须画）（3）求解IU=36VR=32Ω求：I=？答：车床照明灯正常工作时，通过灯丝的电流约为1.13A.解：I=UR36V32Ω =≈1.13AP154例题1　一只电灯泡正常工作时的灯丝电阻是242欧，如果电灯线路的电压是220伏，求灯丝中通过的电流。已知：R＝242欧 U＝220伏
求： I=？
解：
答：电流是0.9安。P154例题2　一个电热水器工作时电热丝的电阻是22欧，通过的电流是10安，求电热水器工作时两端的电压。已知：I=10A R=22 Ω
求： U=？
解：　U＝I×R＝10安×22欧＝220伏
答：电压是220伏。应用2：已知电阻、电流，求电压 在如图所示的电路中,调节滑动变阻器 R’，使灯泡正常发光,用电流表测得通过它的电流值是0.6A.已知该灯泡正常发光时的电阻是20Ω,求灯泡两端的电压。已知：R=20Ω, 求：解：U=?U=I×R=0.6A×20Ω两端的电压是12V。=12V答：I=0.6A 某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18A，再用电压表测得灯泡两端的电压是220V，试计算灯丝正常发光时的电阻值。U=220V, I=0.18AR=?灯丝正常发光时的电阻值为1222Ω=1222Ω应用3：已知电流、电压，求电阻P154例题3　一个定值电阻与一个滑动变阻器串联后接在电源上，用电压表测得定值电阻两端的电压是6伏，又用电流表测得通过定值电阻的电流是0.3安，求这个定值电阻的阻值。已知：U＝6伏，I＝0.3安
求：R=？
解：
答：这个定值电阻的阻值是20欧。看 谁 画 得 最 快 最 好比一比 如何测量一个待测电阻(或小灯泡）的阻值?
1、请画出测量的电路图,
2、列出所需器材,
3、写出测量步骤.伏安法测电阻P1701.有甲乙两导体，甲导体的电阻是2Ω，两端电压是2V；乙导体的电阻是４Ω，两端电压是8V。某学生计算甲导体中的电流I甲时，列出：课堂练习　　试指出以上计算过程错在何处？并用正确的方法计算出甲乙两导体中通过的电流值。误将乙导体两端的电压作为甲导体两端的电压。答：正解：2.加在某一电阻器两端的电压为5V时，通过它的电流是0.5 A，则该电阻器的电阻应是多大？如果两端的电压增加到20V，此时这个电阻器的电阻值是多大？通过它的电流是多大？已知：已知：U1=5V，I1=0.5A求：R=？解：U2=20V，R=10 Ω解：求：I2=？3、某电流表的电阻约为0.1Ω，它的量程是0.6A，如将这个电流表直接连接到2V的蓄电池的两极上，会产生什么后果？
