课件30张PPT。电和磁（二）

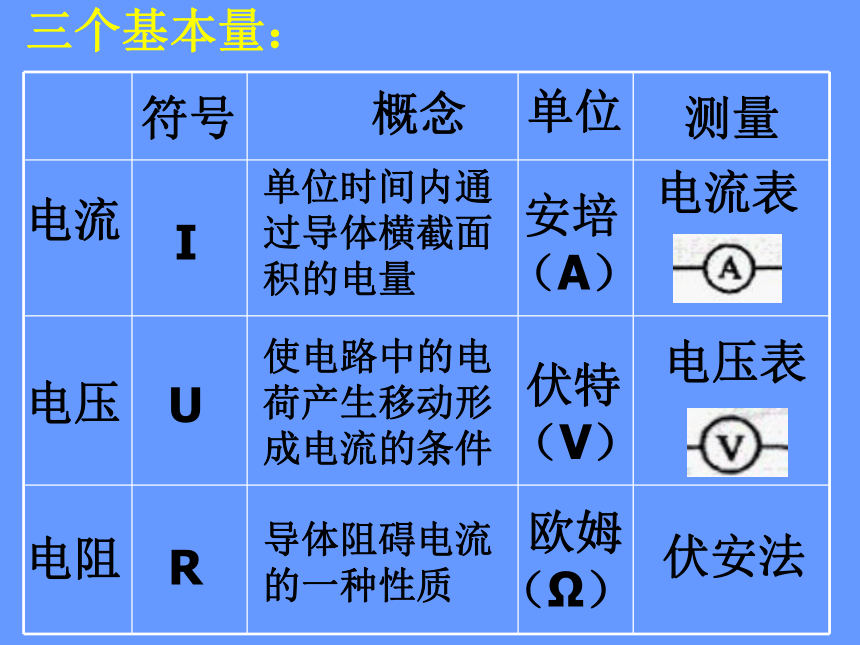

电流、电压、电阻第一课时符号概念单位测量电流电压电阻三个基本量：单位时间内通过导体横截面积的电量电流表IUR使电路中的电荷产生移动形成电流的条件导体阻碍电流的一种性质 安培
（A） 伏特
（V） 欧姆
（Ω）电压表伏安法

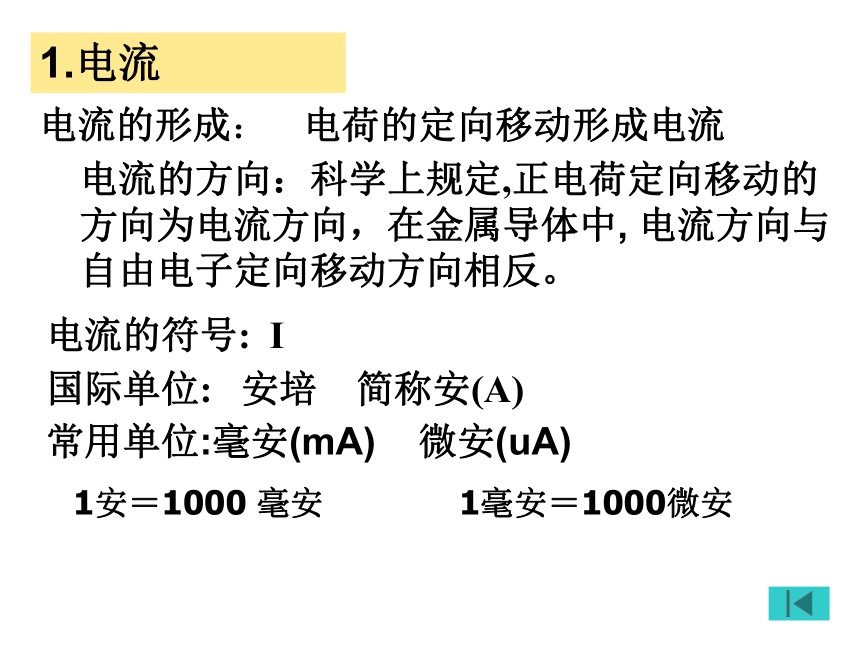

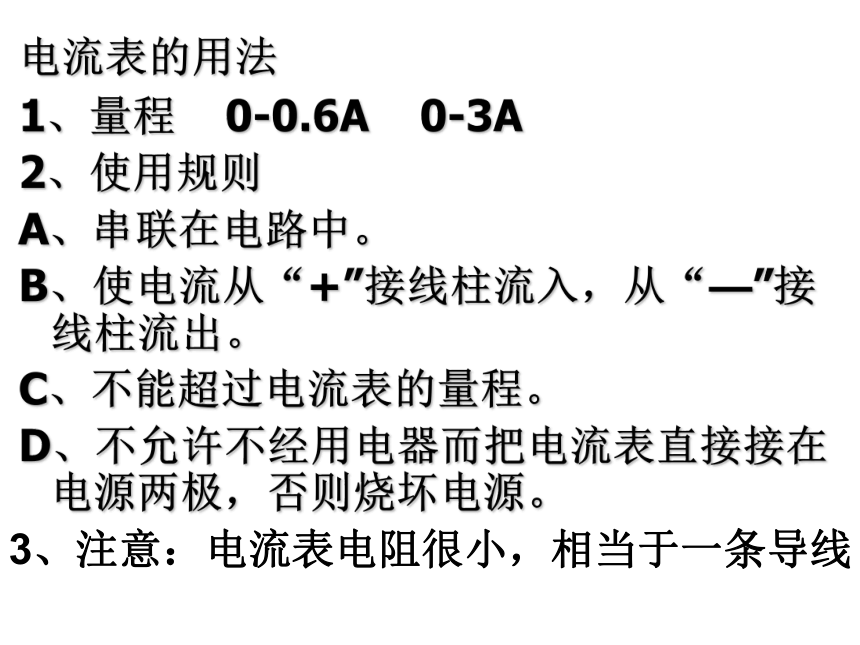

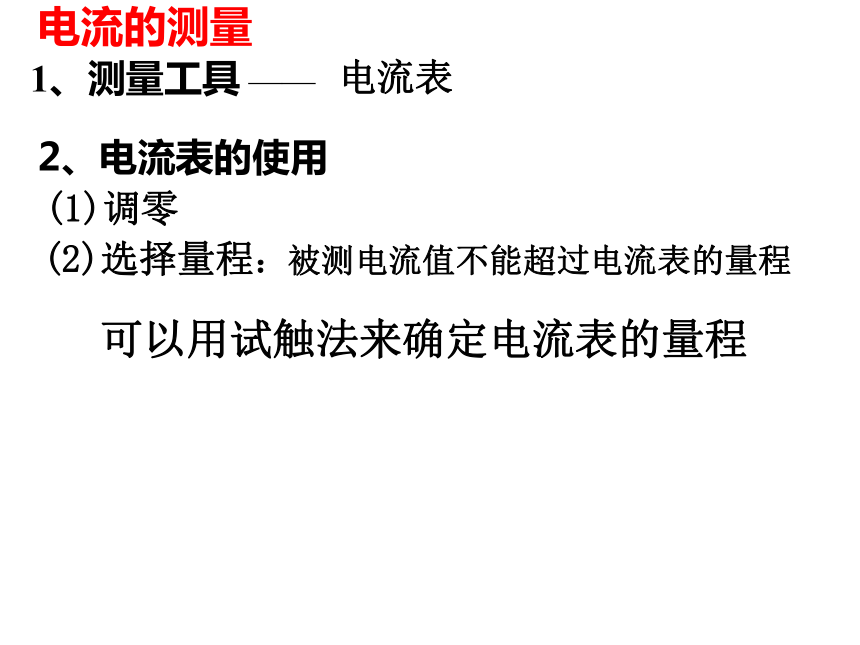

电流的符号: I1安＝1000 毫安1毫安＝1000微安电流的形成：电流的方向：科学上规定,正电荷定向移动的方向为电流方向，在金属导体中, 电流方向与自由电子定向移动方向相反。电荷的定向移动形成电流1.电流国际单位: 安培 简称安(A)常用单位:毫安(mA) 微安(uA)电流的测量1、测量工具 ——2、电流表的使用(1)调零 (2)选择量程：被测电流值不能超过电流表的量程电流表可以用试触法来确定电流表的量程电流表的用法
1、量程 0-0.6A 0-3A
2、使用规则
A、串联在电路中。
B、使电流从“+”接线柱流入，从“—”接线柱流出。
C、不能超过电流表的量程。

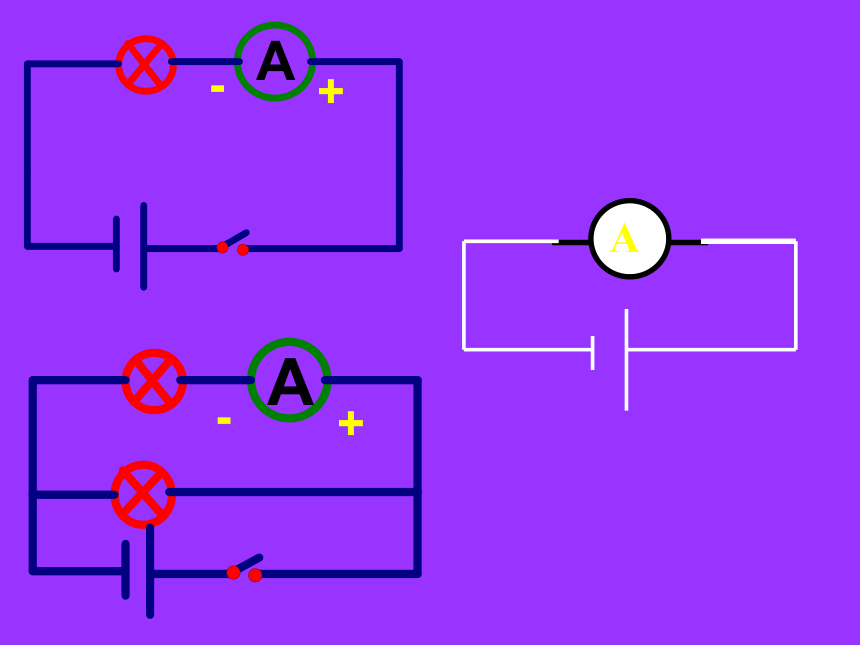

D、不允许不经用电器而把电流表直接接在电源两极，否则烧坏电源。

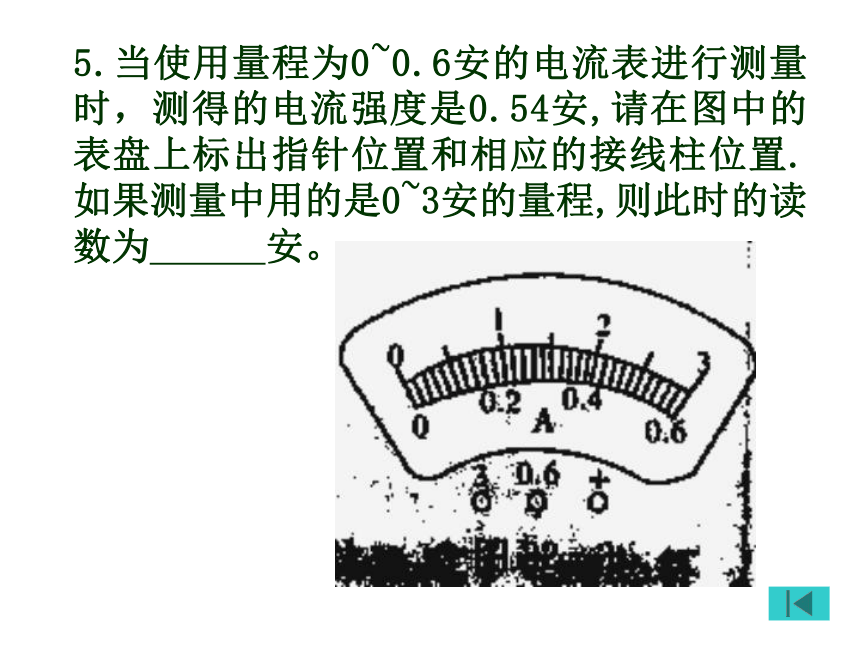

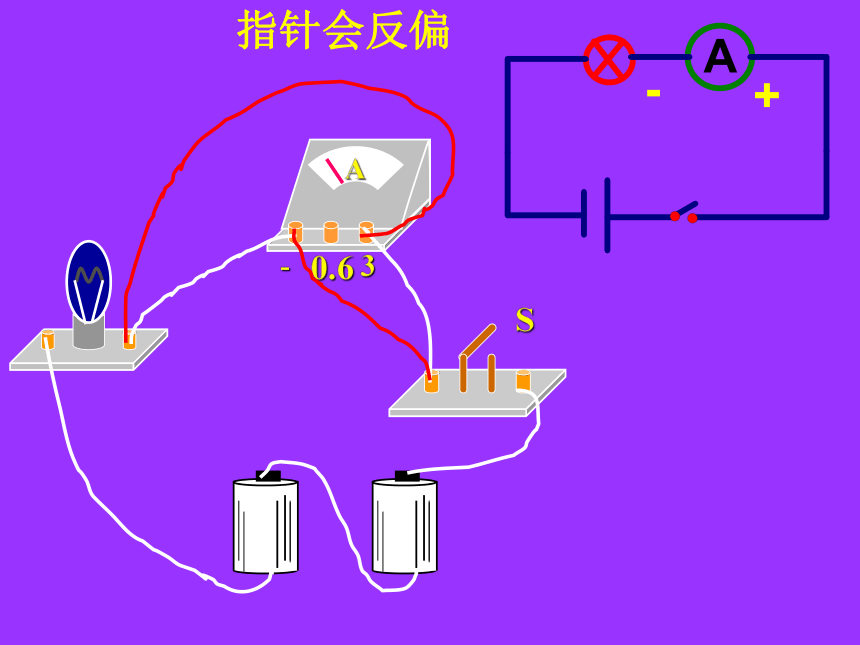

3、注意：电流表电阻很小，相当于一条导线+-指针会反偏+-+-5.当使用量程为0~0.6安的电流表进行测量时，测得的电流强度是0.54安,请在图中的表盘上标出指针位置和相应的接线柱位置.如果测量中用的是0~3安的量程,则此时的读数为 安。

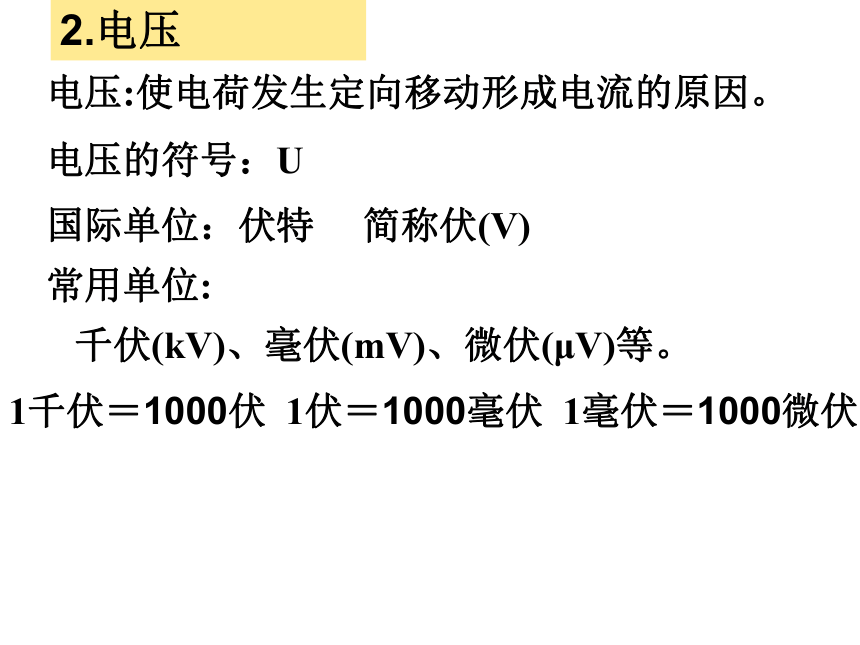

电压:使电荷发生定向移动形成电流的原因。电压的符号：U国际单位：伏特 简称伏(V)
常用单位:
千伏(kV)、毫伏(mV)、微伏(μV)等。 1千伏＝1000伏 1伏＝1000毫伏 1毫伏＝1000微伏2.电压V要求记住的电压值有：一节干电池电压：家庭电路的电压：对人体安全的电压：1.5伏；220伏不高于36伏电压表2、正确使用电压表电压的测量1、测量的仪器：与被测电路并联电压表的用法
① 、量程 0-3V 0-15V
② 、使用规则
A、并联在电路中。
B、使电流从“+”接线柱流入，从“—”接线柱流出。
C、不能超过电压表的量程。
注意：电压表电阻很大，与用电器串联时，该支路相当于开路。关于如图所示的电表，下列说法中，不正确的是（　）
A、它是一个电压表　　
B、它的示数一定是1.7V
C、它的示数可能是8.5V
D、它有一个负接线柱和
两个正接线柱B会出现什么情况？测谁的电压？例3.如图所示,电灯都能发光,则下列说法正确的是( )
A.甲是电流表,测灯L1的电流
B.乙是电压表,只测灯L1两端的电压
C.甲、乙都是电压表，同时测L1、L2两端的电压
D.以上说法都不对
容易导电的物质（金属、石墨、人体、大地
、酸碱盐的水溶液）不容易导电的物质（橡胶、玻璃、陶瓷、塑料、油、空气）导电能力介于导体与绝缘体之间的一类物质。（硅、锗）本质区别导体:绝缘体:半导体:1、导体与绝缘体之间没有绝对的界限，在一定条件下可以相互转化。2、导体和绝缘体的本质区别：导体有大量的自由移动电荷，绝缘体几乎没有自由移动电荷。3。金属导电的原因：具有大量自由移动的电子3.导体与绝缘体电阻：电阻的符号：R国际单位： 简称： 符号：欧姆欧Ω常用单位：千欧(K Ω)、兆欧(M Ω)1兆欧=1000千欧导体对电流的阻碍作用。4.电阻1千欧= 1000欧决定电阻大小的因素材料长度横截面积温度变阻器原理: 改变导体接入电路的长度来改变电阻的大小。　　下图分别表示三个滑动变阻器使用时的连接方法，如果滑片P都向右移动时，变阻器电阻值改变的情况分别是：(1)______，(2)______，(3)______（选变大、变小或不变）。变小变大不变例4.在温度一定的条件下,做“研究决定导体电阻大小因素”的实验，采用了控制变量的方法。下表给出了实验中所用的导体情况，选择C、F两根导体进行对比，是为了研究导体电阻的大小与 是否有关；选择C和 两根导体进行对比，是为了研究导体电阻与长度的关系；为了研究导体电阻与横截面积的关系，应选择的两根导体是 。（填写导体的代号）
A、 电压表、电流表示数均变大
B、 电压表、电流表示数均变小
C、 电压表示数变大，电流表示数变小
D、电压表示数变小，电流表示数变大
6、（05绍兴中考）如图所示的电路中，闭合开关S，当滑片P向右移动时，电压表、电流表示数的变化是
B12、（05温州中考）某科技小组设计了一个船速测定仪（如图）固定在金属盒上。AB是弧形电阻，P点是弧形电阻与金属杆OC的接触点。闭合开关，当船速越大时，OC杆越靠近A点。请问船速加大时，电流表的示数如何变化？ 。
