课件17张PPT。 初三自然复习课串联电路和并联电路
（一）复习目标：
正确理解欧姆定律的内容及其数学表达式。
掌握串、并电路的电流、电压、电阻特点.
3. 学会用串联电路分压、并联电路分流解决实际问题。

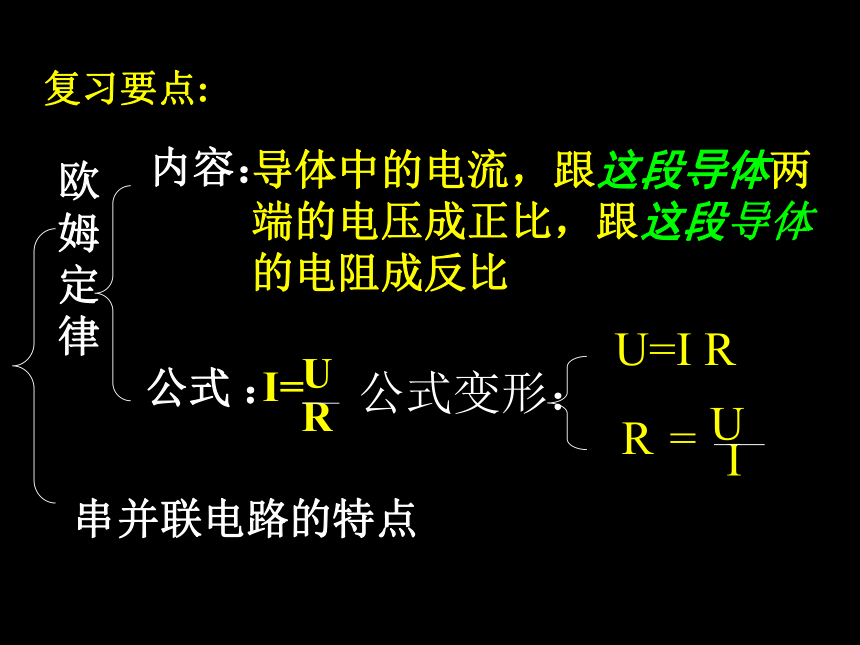

复习要点:导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比U=I R 下列几个电路图中，哪些是串联电路，

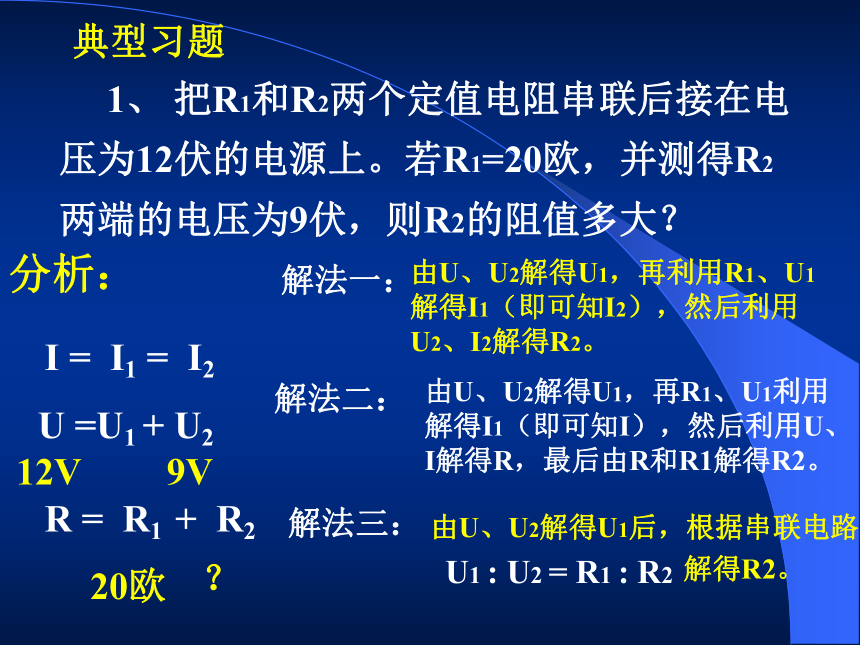

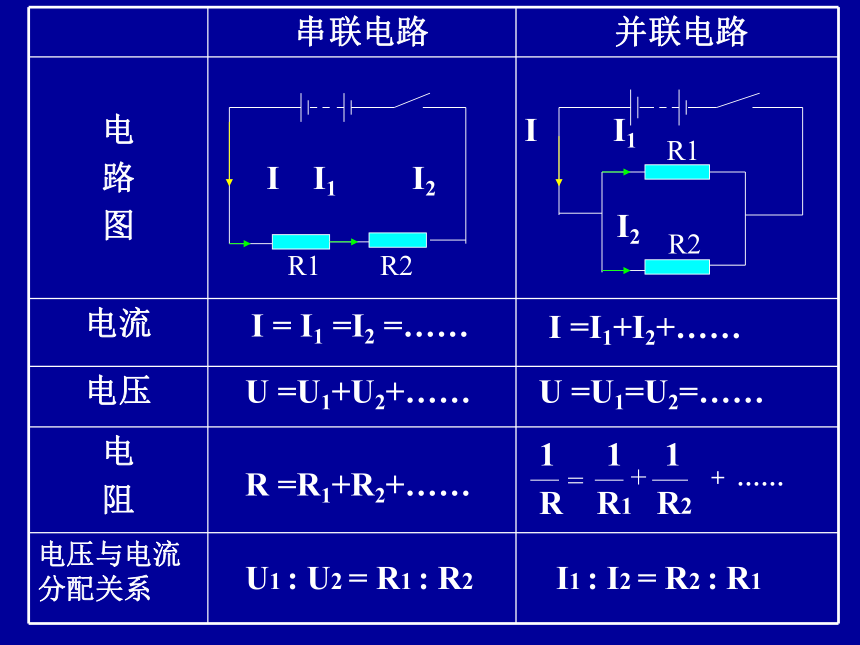

哪些是并联电路？L1L2L1L2L1L2ABDI = I1 =I2 =……I =I1+I2+……U =U1+U2+……U =U1=U2=……R =R1+R2+……U1 : U2 = R1 : R2I1 : I2 = R2 : R1R1R2R1R2 1、 把R1和R2两个定值电阻串联后接在电
压为12伏的电源上。若R1=20欧，并测得R2

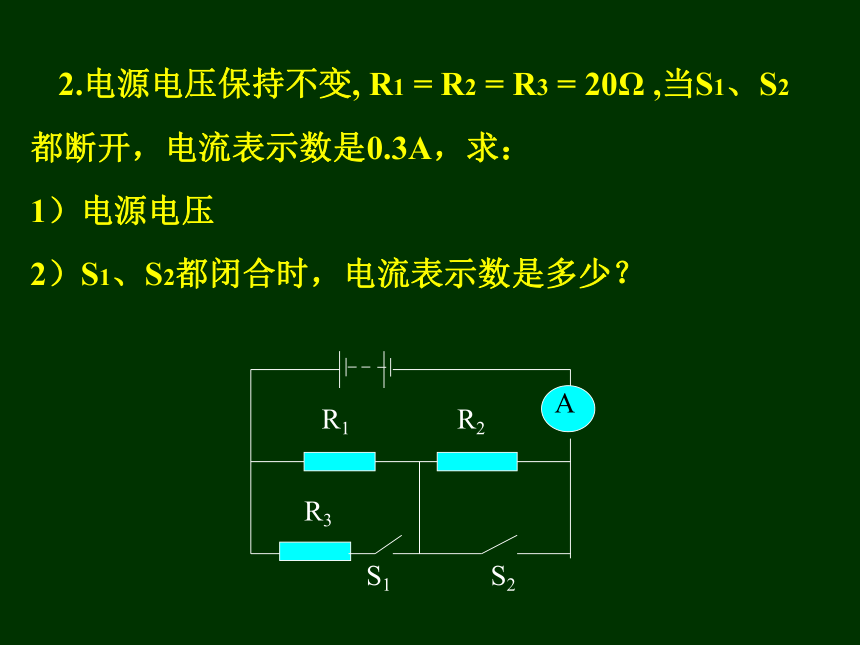

两端的电压为9伏，则R2的阻值多大？典型习题分析：解法一：解法二：由U、U2解得U1，再利用R1、U1解得I1（即可知I2），然后利用U2、I2解得R2。由U、U2解得U1，再R1、U1利用解得I1（即可知I），然后利用U、I解得R，最后由R和R1解得R2。 2.电源电压保持不变, R1 = R2 = R3 = 20Ω ,当S1、S2
都断开，电流表示数是0.3A，求：
1）电源电压
2）S1、S2都闭合时，电流表示数是多少？
当S1、S2都断开时：串
联当S1、S2都闭合时： 并 联R2处于短路状态解：1、当S1、S2都断开时，R1、R串联
U1=I R1=6V
U2=I R2=6V
U=U1+U2=12V2、 S1、S2都闭合时，R2短路，
R1、R3并联
I1=U/R1=0.6A
I2=U/R2=0.6A
I=I1+I2=1.2A3.在如图所示的电路中,闭合电键S，将滑动变阻器的
滑片P向右移动，电路中的各个电表的示数将发生什
么变化？（假定电源电压保持不变）SR2 R I U1 U2分析
4. 救援人员从“库尔斯克”中发现了记录潜艇各
种信息的“黑匣子”，其中某一部件外壳上三个电
压表的示数分别为U1、U2、U3；三个电流表的
示数分别为I1、I2、I3 ，其内部的电路结构如图
所示。分别写出U1、U2、U3之间的数学表达式
和I1、I2、I3之间的数学表达式。解：
U3=U1+U2
I1 = I2 = I32、如图：S闭合时，电流表的读数为1安，
S打开时，电流表的读数为0.6安，则 R1与
R2的电阻之比是： 。3 ：2 有一只小灯泡，它正常发光时灯丝的电阻
为10Ω ，正常工作时，电压是2.5V，如果我
们手边只有6V的电源，要使小灯泡正常发光，
该怎么办?请你帮个忙！那么需要串联一个多大的电阻?小结：
