3.5神奇的小电动机 课件

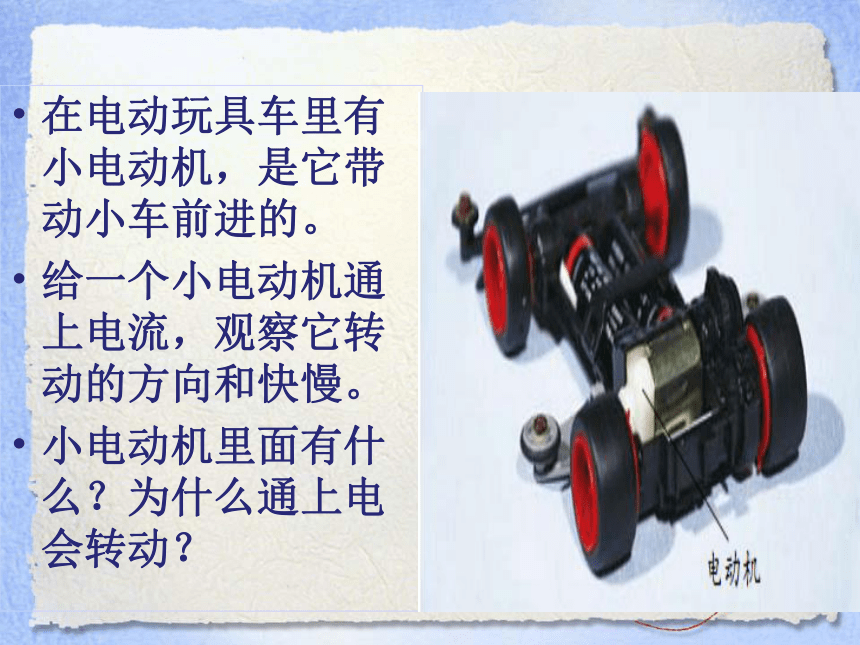

课件26张PPT。神奇的小电动机在电动玩具车里有小电动机，是它带动小车前进的。
给一个小电动机通上电流，观察它转动的方向和快慢。

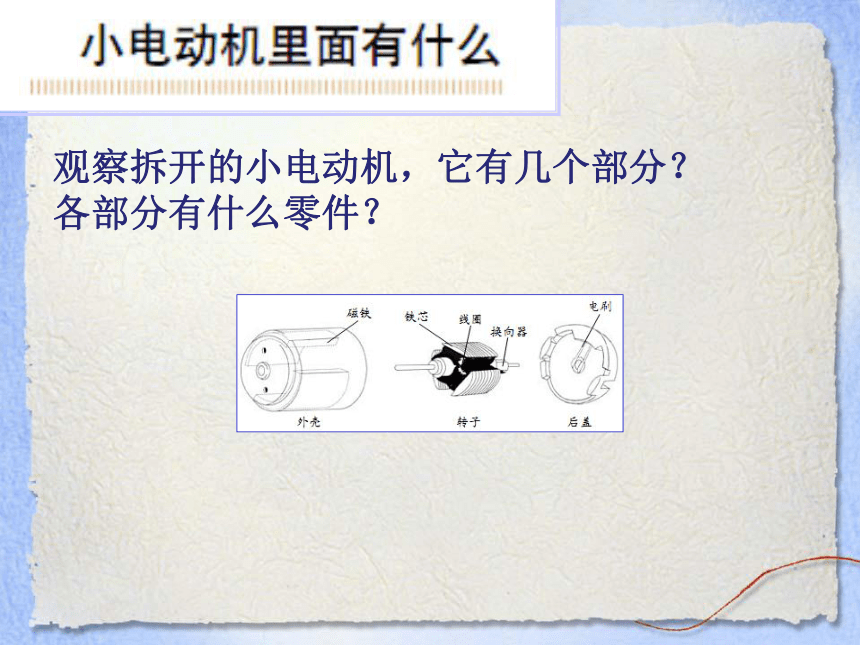

小电动机里面有什么？为什么通上电会转动？观察拆开的小电动机，它有几个部分？
各部分有什么零件？PPT模板：www.1ppt.com/moban/ PPT素材：www.1ppt.com/sucai/
PPT背景：www.1ppt.com/beijing/ PPT图表：www.1ppt.com/tubiao/
PPT下载：www.1ppt.com/xiazai/ PPT教程： www.1ppt.com/powerpoint/
资料下载：www.1ppt.com/ziliao/ 范文下载：www.1ppt.com/fanwen/
试卷下载：www.1ppt.com/shiti/ 教案下载：www.1ppt.com/jiaoan/
PPT论坛：www.1ppt.cn PPT课件：www.1ppt.com/kejian/
语文课件：www.1ppt.com/kejian/yuwen/ 数学课件：www.1ppt.com/kejian/shuxue/
英语课件：www.1ppt.com/kejian/yingyu/ 美术课件：www.1ppt.com/kejian/meishu/
科学课件：www.1ppt.com/kejian/kexue/ 物理课件：www.1ppt.com/kejian/wuli/
化学课件：www.1ppt.com/kejian/huaxue/ 生物课件：www.1ppt.com/kejian/shengwu/
地理课件：www.1ppt.com/kejian/dili/ 历史课件：www.1ppt.com/kejian/lishi/ 看一看，想一想看到线圈绕在铁芯上，我们会联想到电磁铁，怎样验证我们的猜想？
电流是沿着怎样的线路流过线圈的？换向器的作用是什么？电动机的组成：1、外壳（有磁铁）2、转子3、后盖（有电刷）换向器线 圈铁 芯电流是沿着怎样的线路流过线圈的？电流流过的路线：
电池 → 后盖接线 → 电刷 → 换向器 → 线圈 → 换向器 → 电刷→后盖接线 →电池 工作原理换向器的作用是接通电流并转换电流的方向。

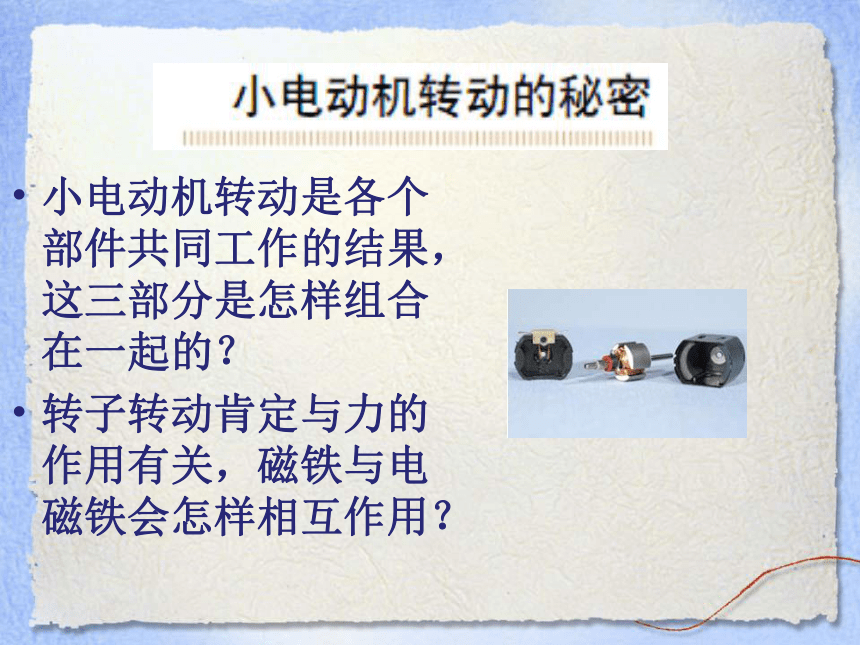

小电动机在转动的过程中，电刷依次接触换向器的三个金属环，通过转子线圈的电流方向就会自动改变。小电动机转动是各个部件共同工作的结果，这三部分是怎样组合在一起的？
转子转动肯定与力的作用有关，磁铁与电磁铁会怎样相互作用？1、安装支架和电路。
在倒扣的杯子上套两根橡皮筋。
把一个铁丝支架插进橡皮圈，安装在杯子上。
把两根电线用胶带缠在一起，一端线头分开成“v”字形，另一端插入橡皮筋固定。
把电线与电池、开关连接起来。2、安放转子把转子放在支架上。调节支架的位置，使得转子能够转动而不滑下来。“V”形叉子它起的是电刷的作用 。3、让小电动机转子转动起来。给转子线圈通上电流，转子转动了吗？还要怎么做转子才能转动起来？用一块磁铁靠近
转子即可转动2、小电动机转动的秘密让转子在可以看见的状态下转动●制作关键是做好一个“V”字形“电刷”。●让小电动机转动起来，联系小电动机的组成。●改变小电动机的转动状态
（方向、速度）这个现象能说明什么？为什么不用磁铁靠近转子，转子就不动呢？ 没有磁极间的吸引作用和排斥作用。
我们使用的这块磁铁就相当于外壳里的磁铁 。4、改变小电动机转子的转动状态。试一试，用两个磁铁会使转子转得更快吗？
转动快慢与磁铁距离转子的远近有关吗？
怎样改变转子转动的方向？我们怎样向其他人解释小电动机为什么会转动？ 如图，给转子的线圈通上电流
（1）怎样做就可以让转子转起来？
（2）怎样做可以让转子转得更快？
（3）要改变转子的转动方向，可以怎样做？（1）给线圈通上电，产生磁；
再用一块磁铁靠近转子，转子就能转动了。用两块磁铁增强磁性，转子就转动快；
磁铁越靠近转子，转子就转动越快。同时翻转两块磁铁的面；或改变电池的正负极接法
都可以改变转子的转动方向。 + — — +我们知道在哪些地方用到了电动机？电动机是用电产生动力的机器。虽然大小悬殊、用途各异，但电动机工作的基本原理相同：
用电产生磁，利用磁的相互作用转动。生活中的电动机知识小结1、转子实际上是电磁铁 。
2、玩具小电动机的功能是把电变成了动力。
3、磁铁与电磁铁的相互作用推动了转子转动。 当堂检测题一、判断题（对的打√，错的打×）
1、电动机里面有磁铁。（ ）
2、改变电流大小不能改变转子转动的快慢。（ ）
3、电动机是用电来工作的。（ ）
4、小电动机的转子相当于是一个电磁铁通电后有磁性。（ ）
5、小电动机的转子上只有两组线圈。（ ） √×√√×二、选择题
1、转子由铁芯、线圈和（ ）组成的。
A、电刷 B、换向器 C、外壳
2、转子相当于（ ）块电磁铁。
A、1 B、3 C、4
3、可以加快小电动机转子转动速度的是（ ）。
A、用两个磁铁 B、减少线圈的圈数
C、减少电池的数量
4、小电动机的转动方向与（ ）无关。
A 、改变电流的方向 B、改变转子磁铁的磁极
C 、增加线圈缠绕的圈数
B A A C5、小电机中换向器的作用是（ ）
Ａ 改变电流方向 Ｂ 调节电机转动速度
Ｃ 开关电机
6、电动机是（ ）的机器。
A.动力产生磁 B.电产生动力 C.磁产生电
A B再见
