第14章 小专题一　连电路、画电路图及电路设计 (共19张PPT)

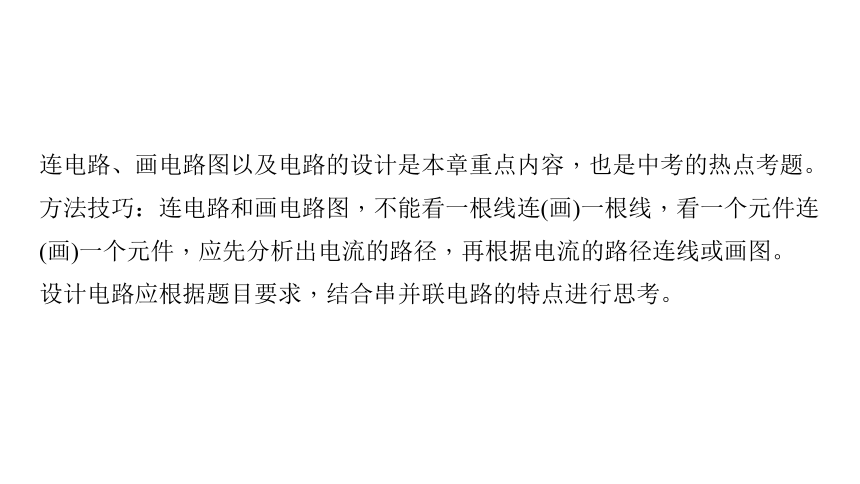

课件19张PPT。第十四章　了解电路小专题一　连电路、画电路图及电路设计九年级全一册物理（遵义地区）连电路、画电路图以及电路的设计是本章重点内容，也是中考的热点考题。
方法技巧：连电路和画电路图，不能看一根线连(画)一根线，看一个元件连(画)一个元件，应先分析出电流的路径，再根据电流的路径连线或画图。
设计电路应根据题目要求，结合串并联电路的特点进行思考。类型一　连电路、画电路图

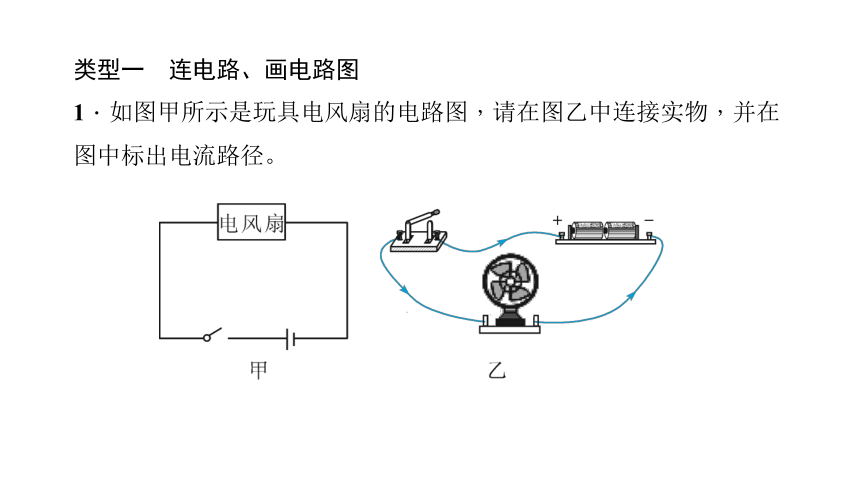

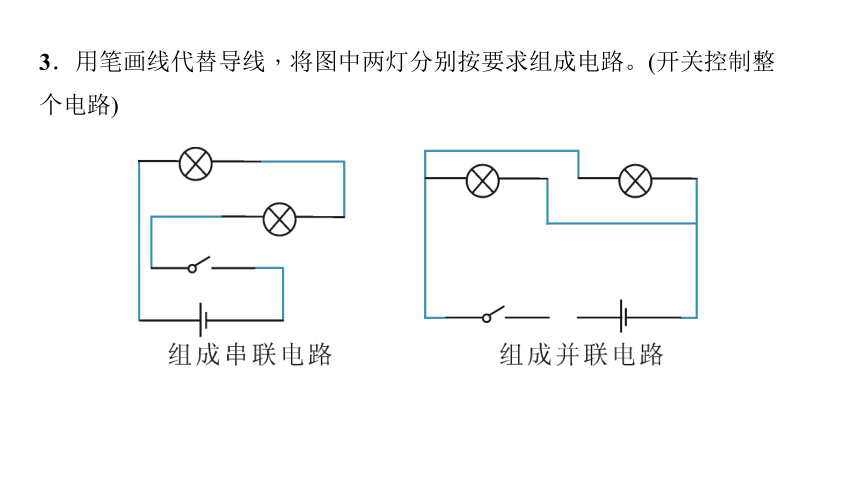

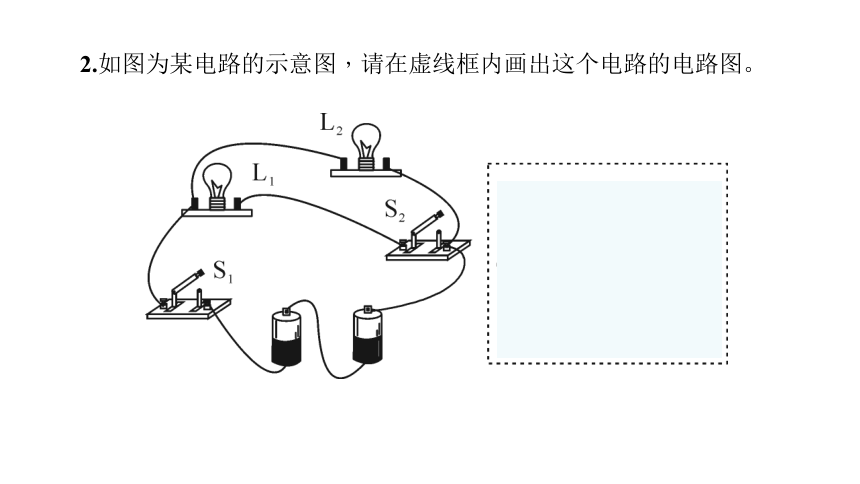

1．如图甲所示是玩具电风扇的电路图，请在图乙中连接实物，并在图中标出电流路径。2.如图为某电路的示意图，请在虚线框内画出这个电路的电路图。3．用笔画线代替导线，将图中两灯分别按要求组成电路。(开关控制整个电路)4．小明同学依据如图甲所示的电路图，已部分完成了在图乙中实物的连接，请你用笔画线帮他继续完成该电路的连接。5．用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来(导线不允许交叉)。6．请在右边方框中画出图所对应的电路图。7．将图中的各电路元件连接起来。要求R1与R2并联，开关S1控制R1和R2，开关S2只控制R2。8．在如图电路中，更改一条导线(在需要更改的导线上打“×”后，再用笔画线连接)，使开关S闭合后，图中两灯并联。(连线不能交叉)类型二　电路设计
9．某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。如图所示的四个电路图中，符合上述要求的是( )D10．一般家庭卫生间都安装有照明灯和换气扇，使用时，有时需要它们各自独立工作，有时又需要它们同时工作。下列电路图中，符合上述要求的是( )D11．为了节能、方便，遵义余庆县某初中新建的楼道照明灯使用声控、光控开关，其原理是：光控开关在黑暗时闭合，声控开关在有声音时闭合。下面能实现只在黑暗且有声音时灯才亮的电路原理图是( )B12．(重庆中考)某型号家用全自动豆浆机，可以把它简化为电动机M和加热管R两部分。在下图中能实现这两部分各自独立工作的电路图是( )B13.近年来，遵义市新增了不少新能源公交车，在公交车后门的两侧扶手上，各装有一个按钮(相当于一个开关)，想要下车的乘客只要按下任何一个按钮，装在驾驶台上的指示灯都会发光，提醒司机有乘客需要下车。请设计一个符合要求的电路图(已画出指示灯和电源，如图所示)。14．如图所示， 火车的车厢一端有两间厕所， 只有当两间厕所的门都反锁时( 相当于闭合了指示灯的开关) ，车厢中的指示灯才会发光， 提醒旅客两间厕所内都有人。请你把图中各元件符号连接成符合要求的电路图。15．如图所示，给你两个开关、两个灯泡、两节干电池和若干导线，设计电路使每个开关只控制一个灯泡，画出电路图，连接实物电路。
