5.3.3.3杠杆平衡的应用[上学期]

课件35张PPT。 第3课时：

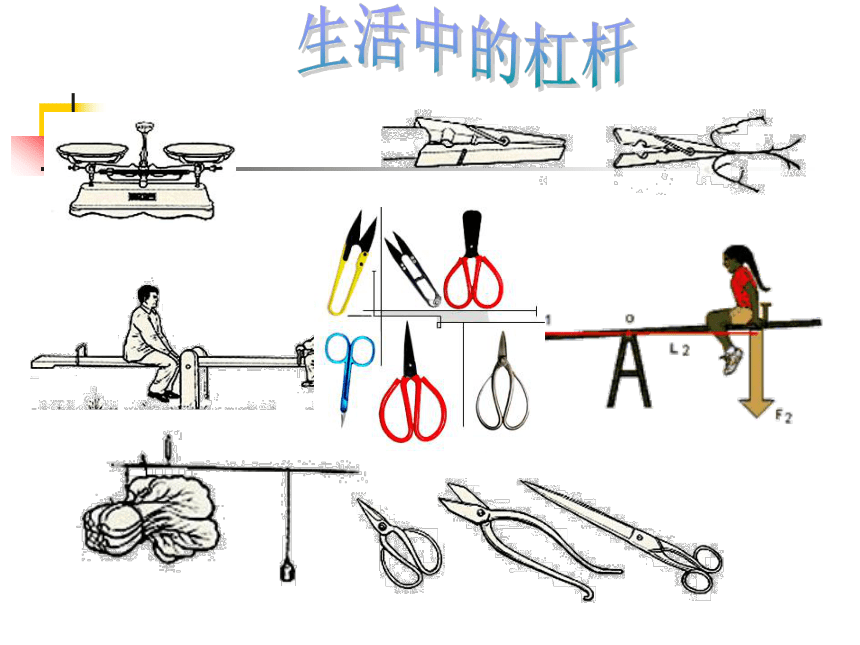

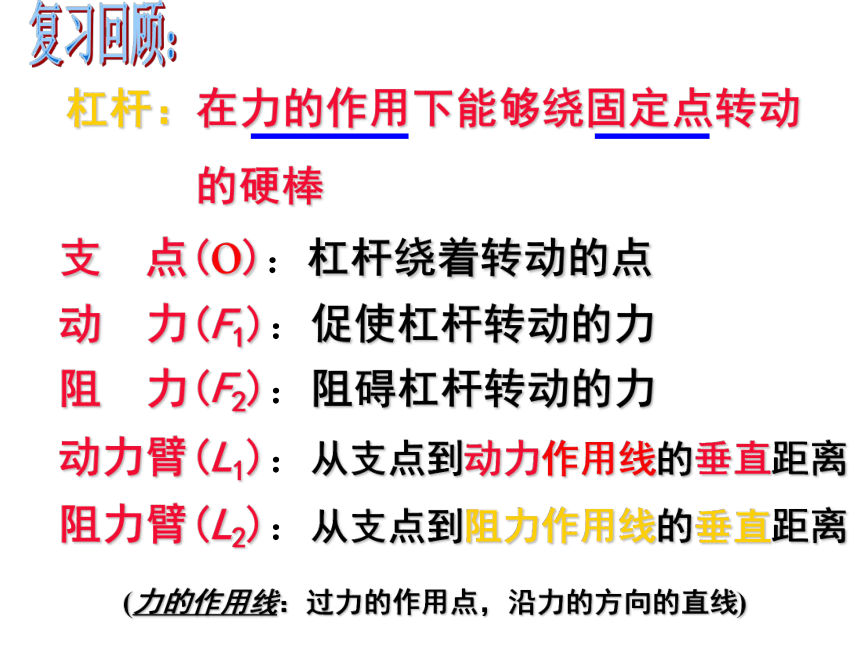

杠杆平衡的应用钟国斌…..2006.9生活中的杠杆支 点(o)：杠杆绕着转动的点动 力(F1)：促使杠杆转动的力阻 力(F2)：阻碍杠杆转动的力动力臂(L1)：从支点到动力作用线的垂直距离阻力臂(L2)：从支点到阻力作用线的垂直距离(力的作用线：过力的作用点，沿力的方向的直线)杠杆：在力的作用下能够绕固定点转动

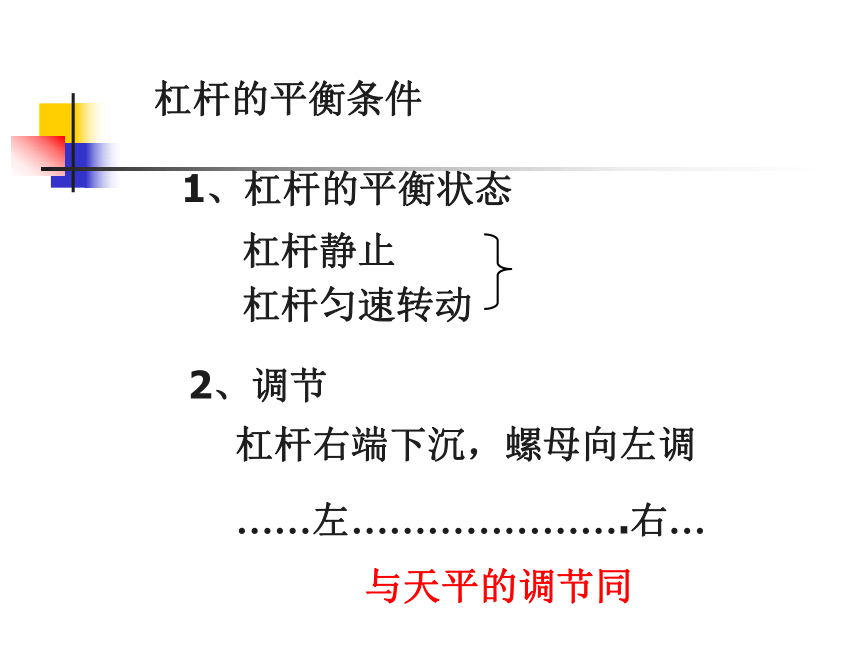

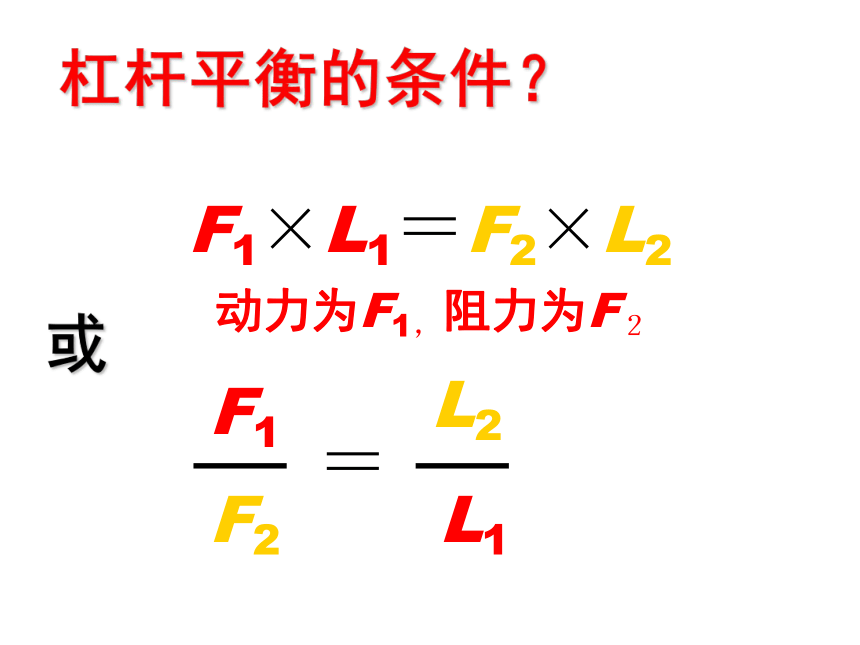

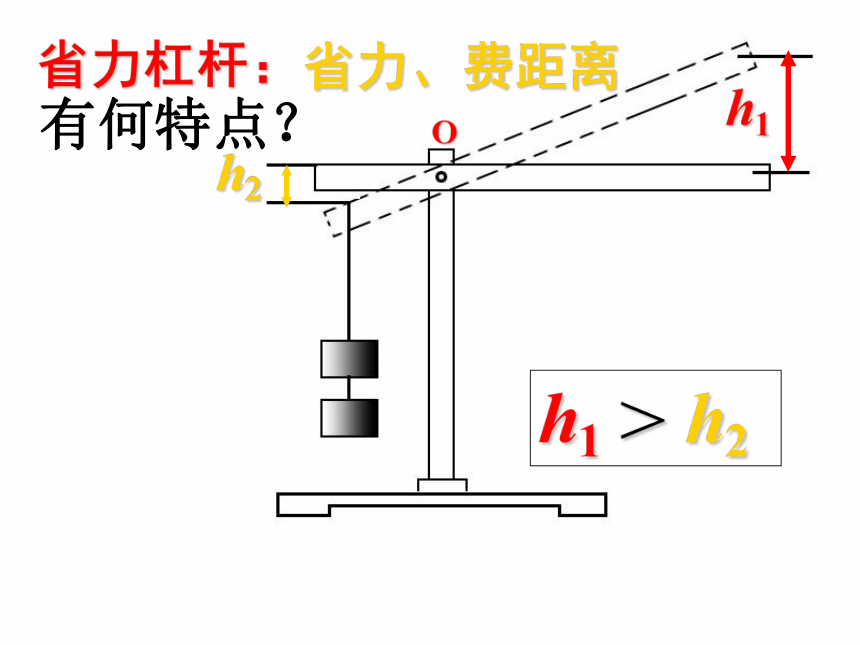

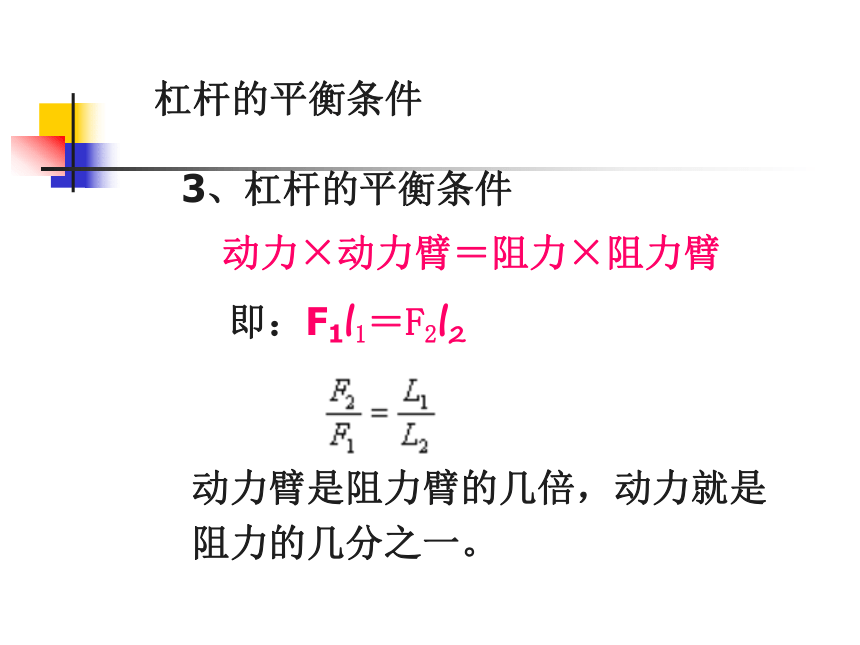

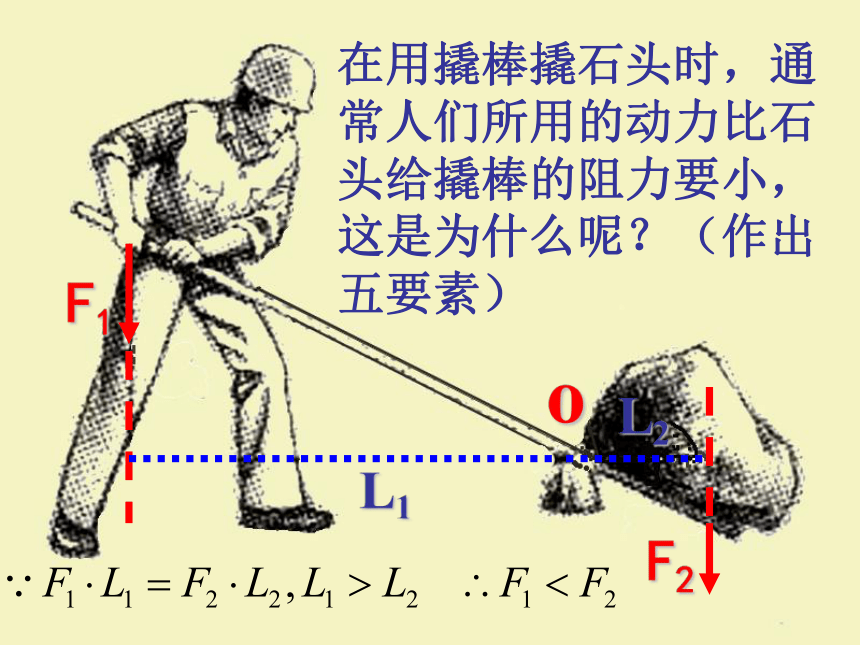

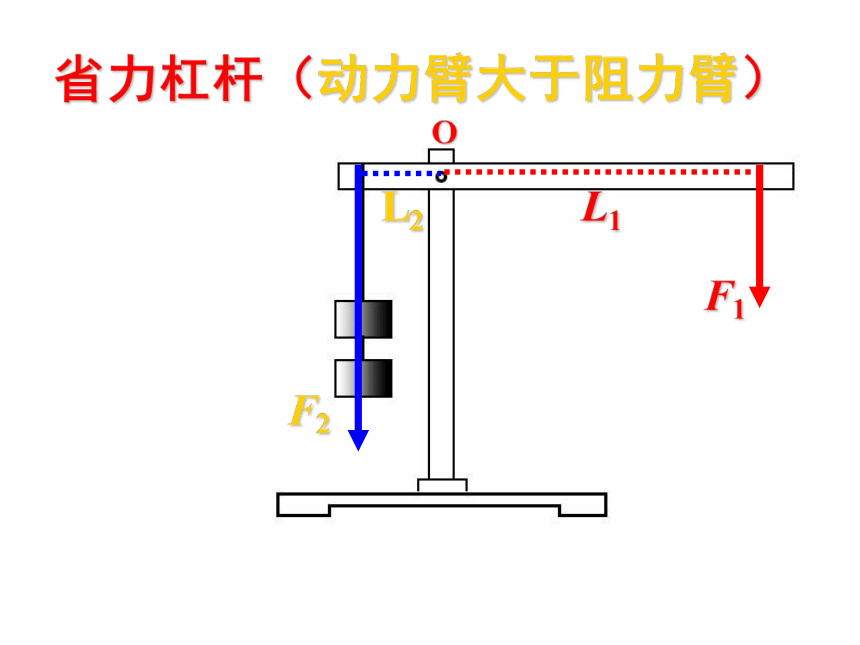

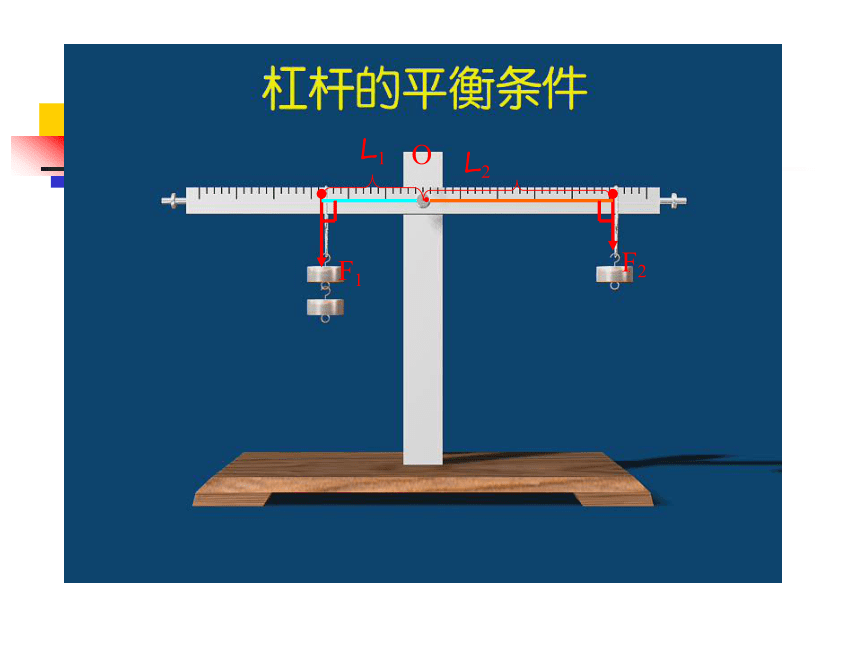

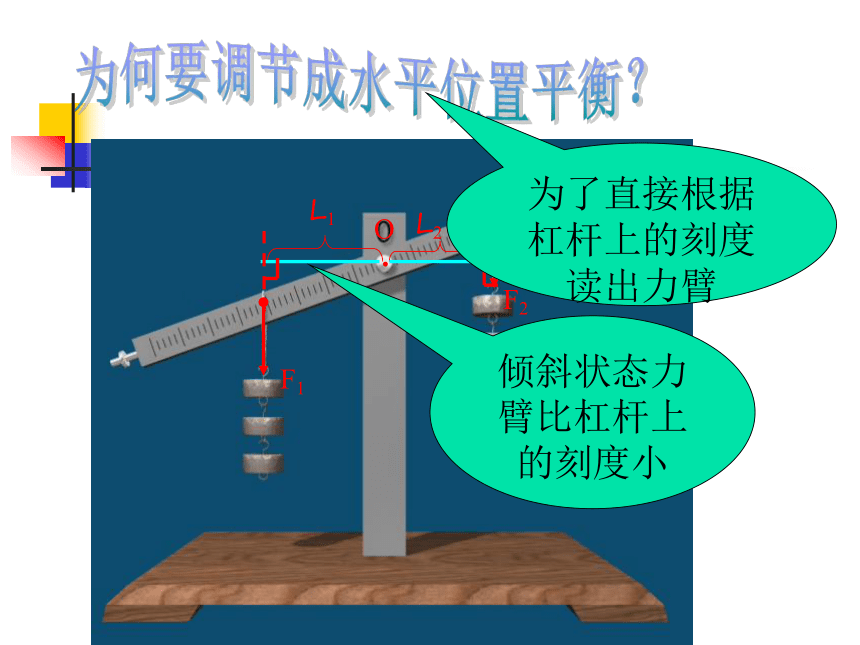

的硬棒 复习回顾：研究杠杆的平衡·O1、杠杆的平衡状态杠杆的平衡条件杠杆静止杠杆匀速转动2、调节杠杆右端下沉，螺母向左调……左………………….右…与天平的调节同3、杠杆的平衡条件杠杆的平衡条件动力×动力臂＝阻力×阻力臂即：F1l1＝F2l2动力臂是阻力臂的几倍，动力就是阻力的几分之一。为何要调节成水平位置平衡？·O倾斜状态力臂比杠杆上的刻度小为了直接根据杠杆上的刻度读出力臂杠杆平衡的条件？在用撬棒撬石头时，通常人们所用的动力比石头给撬棒的阻力要小，这是为什么呢？（作出五要素）省力杠杆（动力臂大于阻力臂）F2F1L1L2Oh2h1省力杠杆：Oh1 ＞ h2省力、费距离有何特点？利用杠杆是否一定能省力？这时杠杆是费力杠杆设动力为F1，阻力为F２我们需要用费力杠杆吗？它有什么好处？费力杠杆（动力臂小于 阻力臂）F2F1L1L2OF2F1动力臂L1阻力臂L2由 F1L1=F2L2
∵L1 〈 L2
∴F1 〉 F2
这是费力杠杆费力杠杆费力杠杆：h2h1O费力、省距离h1 ＜ h2有何特点？想一想等臂杠杆：动力臂等于阻力臂F2F1L1L2O什么时候使用等臂杠杆呢？L2 ＝ L1Ｆ2 ＝ F1F2F1动力臂L1阻力臂L2由 F1L1=F2L2
∵L1 = L2
∴F1 = F2
这是等臂杠杆等臂杠杆不省力，也不省距离等臂杠杆的特点等臂杠杆如图杠杆分别是哪种杠杆？讨论 图中的等臂杠杆处于水平位置并静止，B端绳子的拉力F与A端重力G相比（ ）
A. F=G；
B. F＜G；
C. F＞G；
D. 无法比较。提示ABCD想一想图中的等臂杠杆处于水平位置并静止，B端绳子的拉力F与A端重力G相比（ ）
A. F=G；
B. F〈 G；
C. F 〉G；
D. 无法比较。ABCD方法：先画出力臂，再进行判断什么时候F最小，为多少？F1小结省力杠杆的特点
A 动力臂大于阻力臂l1>l2，则F1 B 省力但是费距离
费力杠杆的特点
A 动力臂小于阻力臂l1F2
B 费力但是省距离
等臂杠杆的特点
A 动力臂等于阻力臂l1=l2，则F1=F2
B 不省力也不省距离哪些杠杆是省力,哪些是费力杠杆?举例生活中的例子,并说明原因它们是什么杠杆？它们是什么杠杆？它们是什么杠杆？独轮车　黄包车它们是什么杠杆？ 使用时哪些是省力杠杆？
哪些费力杠杆？
哪种剪纸方法省力？
哪种剪纸方法省距离？
什么时候采用哪种剪纸方法？ 苏州园林常用的剪刀（粗枝剪、细枝剪、整篱剪），根据杠杆的特点请指出它们的名称：细枝剪 整篱剪 粗枝剪练习一：ABCDAB CD下列个杠杆是省力的（ ）A练习二：BCDABC下列哪个杠杆是省距离的（ ）Dend
