杠杆平衡第二课时[上学期]

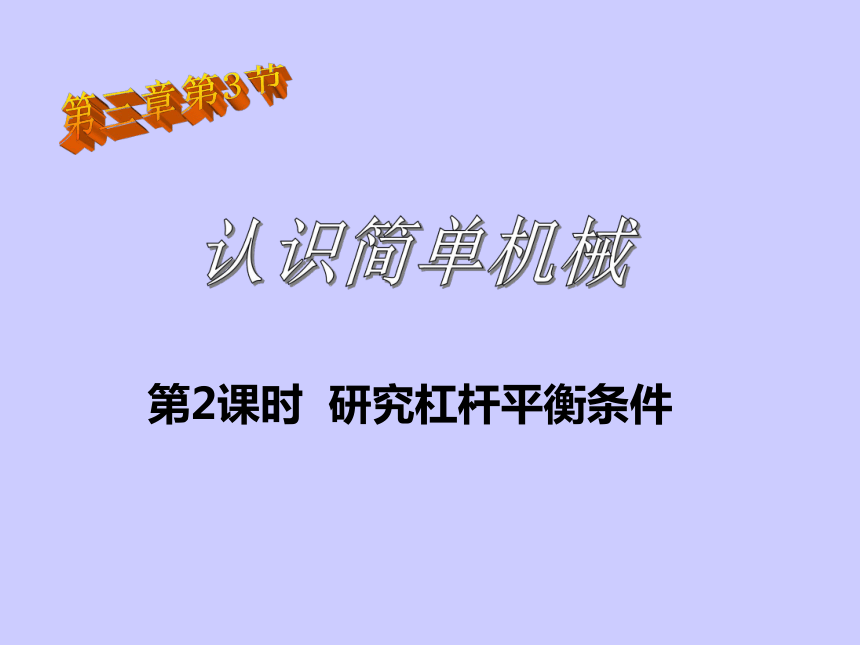

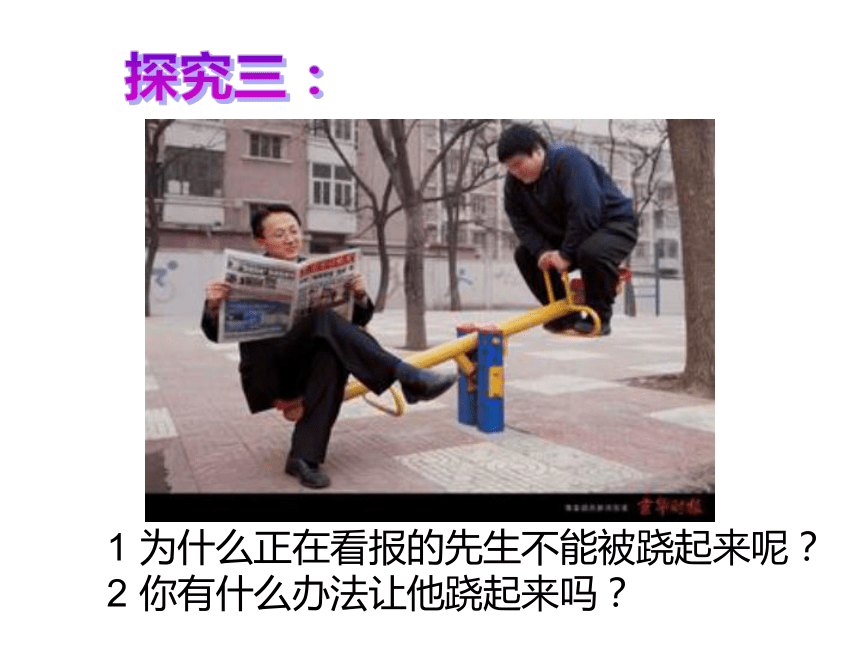

课件17张PPT。第三章第3节认识简单机械第2课时 研究杠杆平衡条件根据实物图画出杠杆示意图l2O为什么正在看报的先生不能被跷起来呢？

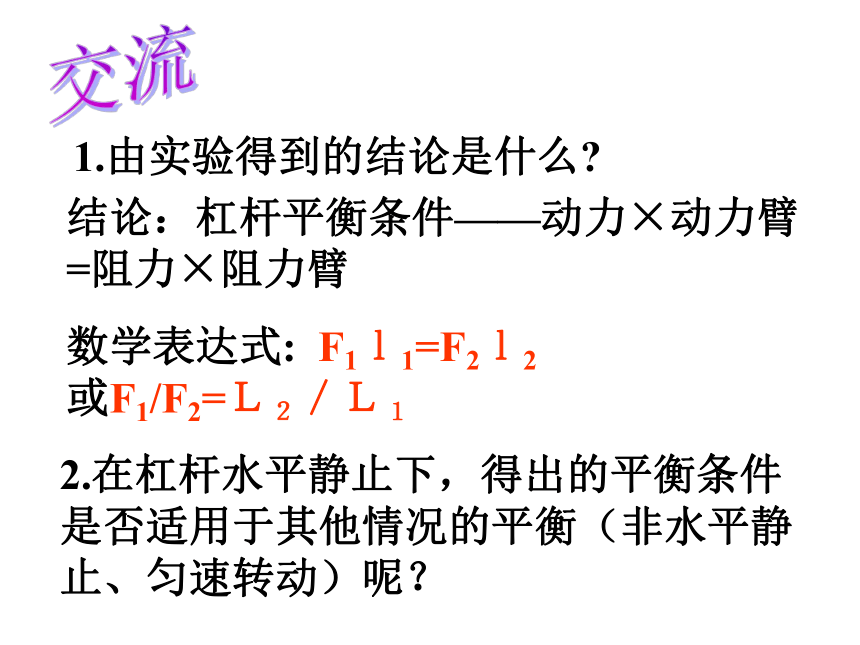

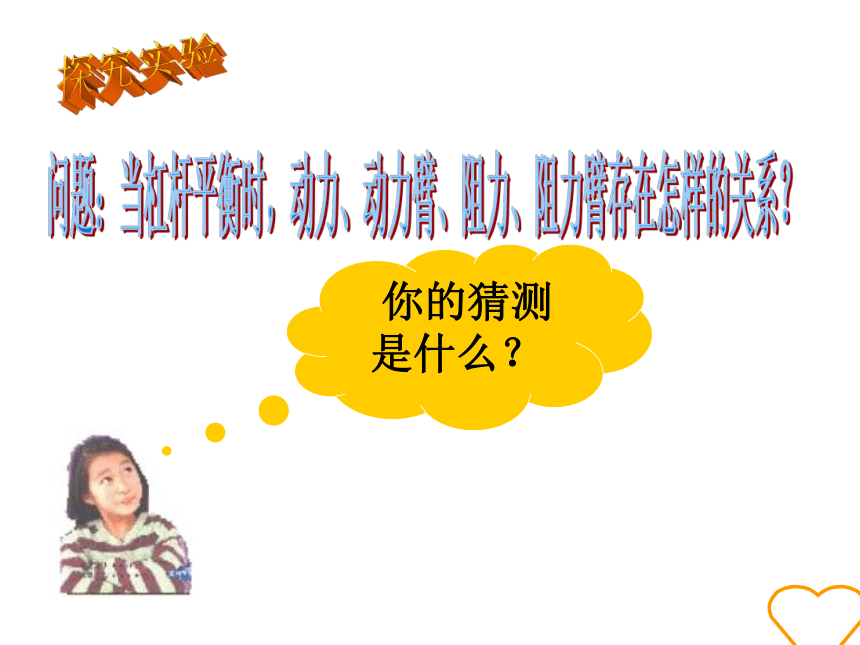

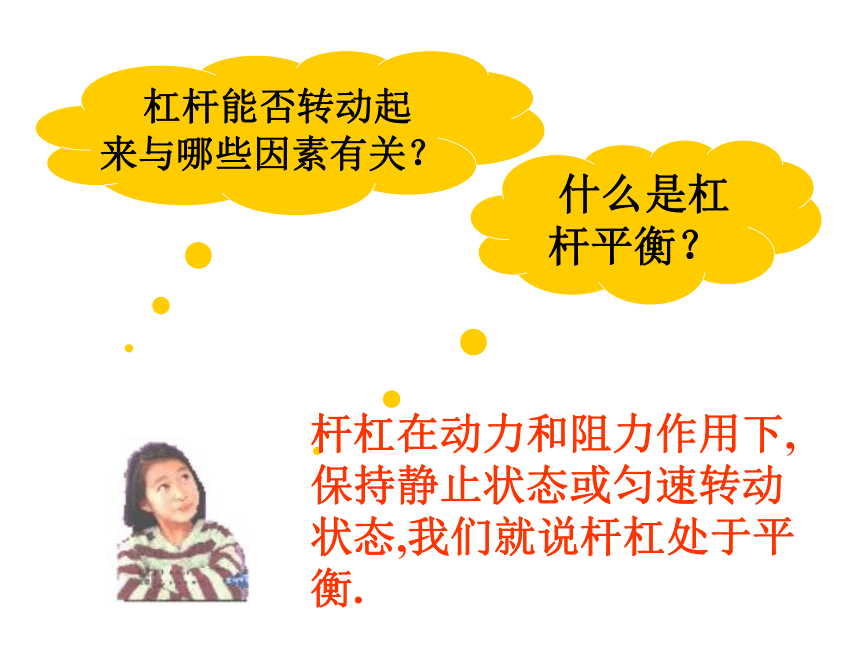

你有什么办法让他跷起来吗？探究三： 杠杆能否转动起来与哪些因素有关？ 什么是杠杆平衡？杆杠在动力和阻力作用下,保持静止状态或匀速转动状态,我们就说杆杠处于平衡.探究实验 问题：当杠杆平衡时，动力、动力臂、阻力、阻力臂存在怎样的关系？ 你的猜测是什么？交流1.由实验得到的结论是什么?2.在杠杆水平静止下，得出的平衡条件是否适用于其他情况的平衡（非水平静止、匀速转动）呢？结论：杠杆平衡条件——动力×动力臂=阻力×阻力臂

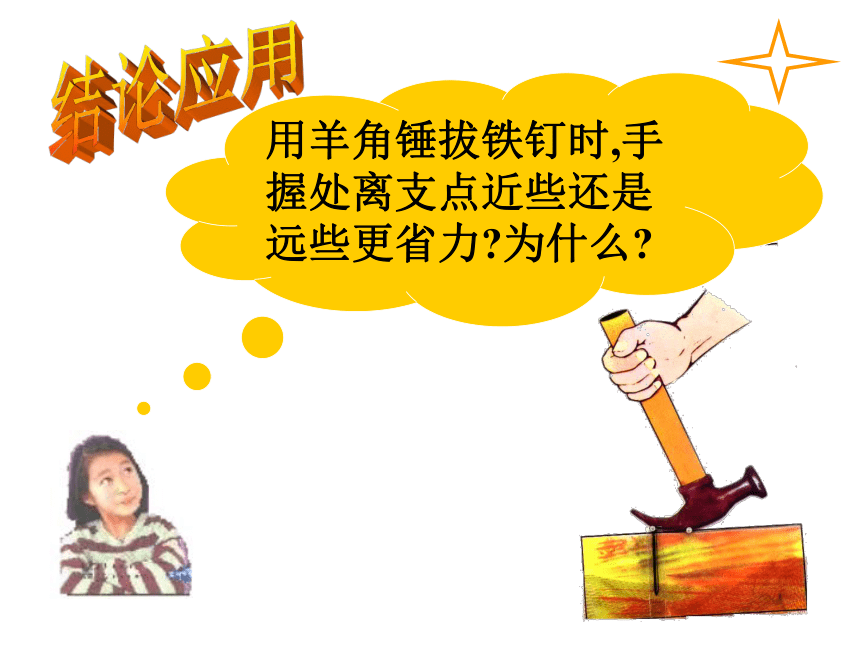

数学表达式: F1ｌ1=F2ｌ2 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　或F1/F2=Ｌ２／Ｌ１结论应用 用羊角锤拔铁钉时,手握处离支点近些还是远些更省力?为什么?
拓展： 古希腊科学家阿基米德曾说过：如果给我一小块放杠杆的支点，一根足够长的硬棒,我就能将地球挪动。请问他的话有道理吗? 第三章第3节认识简单机械第3课时 杠杆的应用运用杠杆平衡条件解释实例1.天平原理
2.跷跷板原理
常见杠杆中,哪些使用时可以省力?哪些使用时要费力?它们的动力臂与阻力臂的关系怎样?探究活动 探究方案 铡 刀l1＞l2省力羊角锤l1＞l2省力铁锹费力 l1＜l2钓鱼杆费力天平 l1＜l2 l1 = l2不省力,也不费力概括杠杆的分类
省力杠杆 （l1 > l2）

杠杆 费力杠杆（l1 < l2 ）
等臂杠杆（l1 = l2）讨论使用费力杠杆的目的是什么？ 省距离杠杆平衡条件的应用例1:如图是铁道检修工用的道钉撬,有关尺寸见图.若在A点竖直向下作用200牛的力,道钉撬对道钉会产生多大的力?如果还不能将道钉撬出,在保持手的作用力和作用点不变的情况下,采用什么方法可以增大对道钉的作用力?例2：一根粗细均匀的铁条，在其中点处用细悬挂起来，铁条处于水平平衡。若将右端向内弯曲（如图），铁条还能保持水平平衡吗？说明理由。右端向内弯曲后,铁条右端重心内移,右端作用力的力臂变短,导致左端力与力臂乘积大于右端力与力臂乘积,所以左端下沉.省力杠杆能不能省功？动力在做功过程中消耗的能量转化成了什么形式的能？省力杠杆要费距离,所以不能省功.
动力做功时,消耗的化学能转化为机械能(和内能). 杠杆使用过程中的能量转化
