简单机械第三课时[上学期]

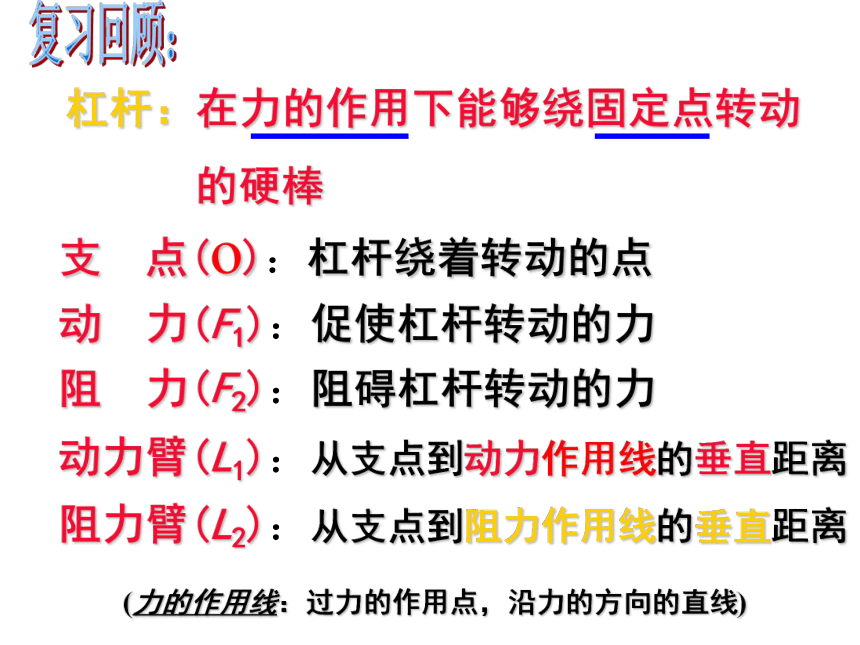

课件44张PPT。 第3课时：杠杆平衡的应用支 点(o)：杠杆绕着转动的点动 力(F1)：促使杠杆转动的力阻 力(F2)：阻碍杠杆转动的力动力臂(L1)：从支点到动力作用线的垂直距离阻力臂(L2)：从支点到阻力作用线的垂直距离(力的作用线：过力的作用点，沿力的方向的直线)杠杆：在力的作用下能够绕固定点转动

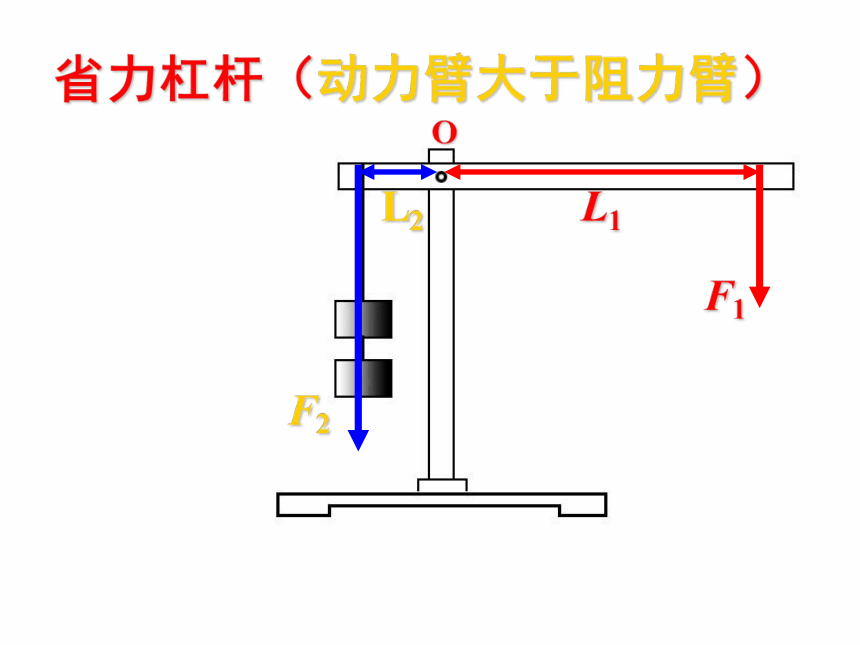

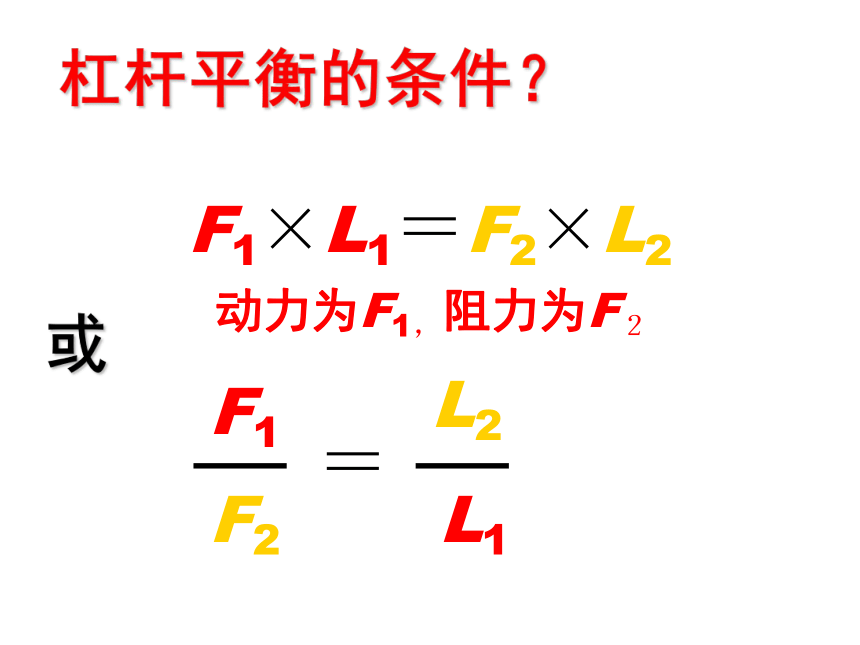

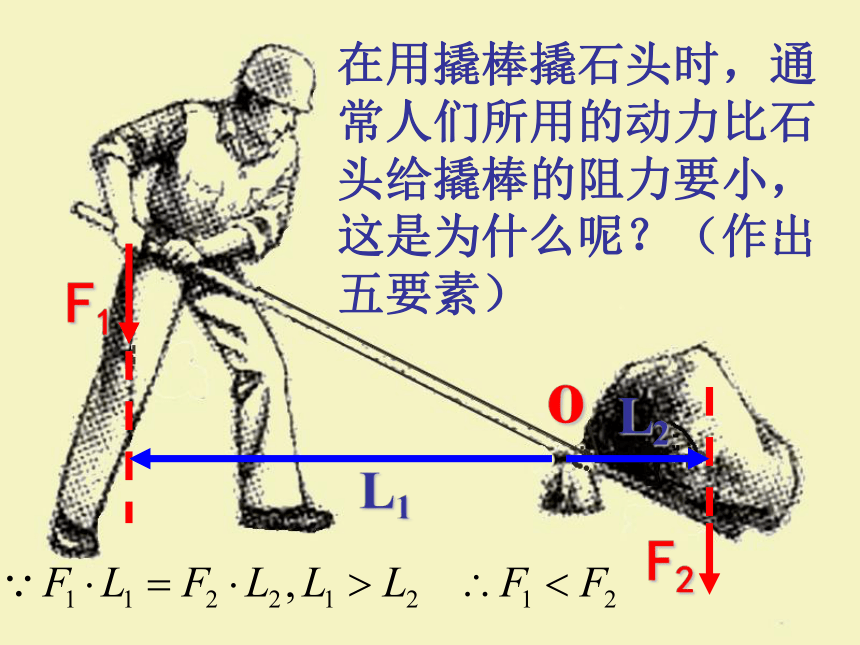

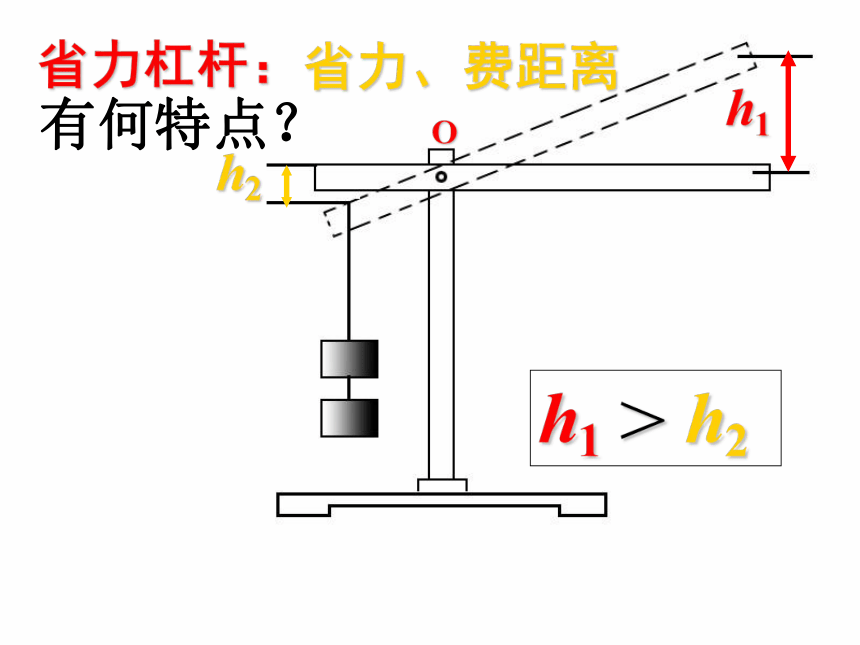

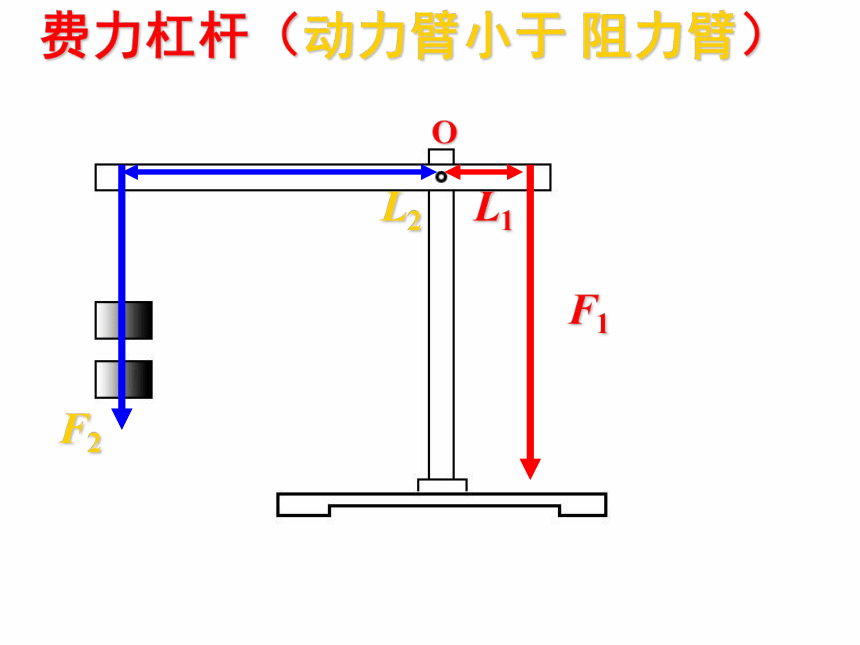

的硬棒 复习回顾：杠杆平衡的条件？在用撬棒撬石头时，通常人们所用的动力比石头给撬棒的阻力要小，这是为什么呢？（作出五要素）省力杠杆（动力臂大于阻力臂）F2F1L1L2Oh2h1省力杠杆：Oh1 ＞ h2省力、费距离有何特点？利用杠杆是否一定能省力？这时杠杆是费力杠杆设动力为F1，阻力为F２我们需要用费力杠杆吗？它有什么好处？费力杠杆（动力臂小于 阻力臂）F2F1L1L2OF2F1动力臂L1阻力臂L2由 F1L1=F2L2
∵L1 〈 L2
∴F1 〉 F2

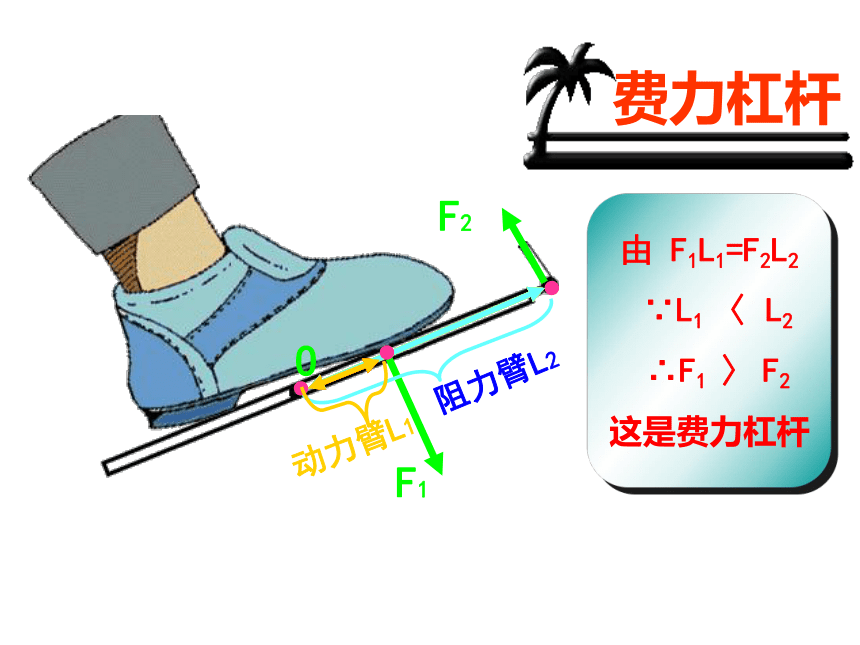

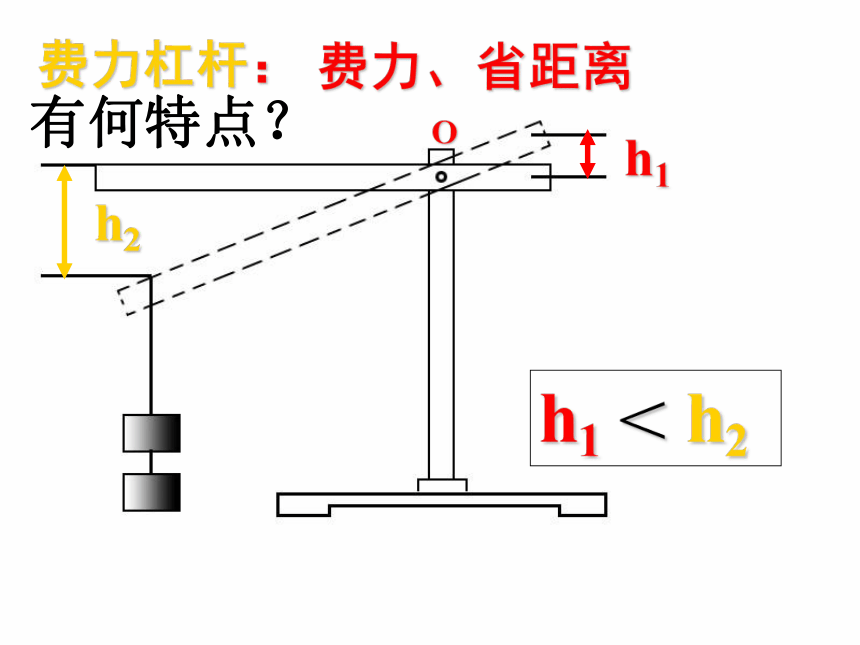

这是费力杠杆费力杠杆费力杠杆：h2h1O费力、省距离h1 ＜ h2有何特点？想一想等臂杠杆：动力臂等于阻力臂F2F1L1L2O什么时候使用等臂杠杆呢？L2 ＝ L1Ｆ2 ＝ F1F2F1动力臂L1阻力臂L2由 F1L1=F2L2
∵L1 = L2
∴F1 = F2
这是等臂杠杆等臂杠杆不省力，也不省距离等臂杠杆的特点如图杠杆分别是哪种杠杆？讨论 图中的等臂杠杆处于水平位置并静止，B端绳子的拉力F与A端重力G相比（ ）
A. F=G；
B. F＜G；
C. F＞G；
D. 无法比较。提示ABCD想一想图中的等臂杠杆处于水平位置并静止，B端绳子的拉力F与A端重力G相比（ ）
A. F=G；
B. F〈 G；
C. F 〉G；
D. 无法比较。ABCD方法：先画出力臂，再进行判断什么时候F最小，为多少？F1归纳L1>L2
F1(动力<阻力)L1F1>F2
(动力>阻力)L1=L2
F1=F2
(动力=阻力)哪些杠杆是省力,哪些是费力杠杆?举例生活中的例子,并说明原因它们是什么杠杆？它们是什么杠杆？它们是什么杠杆？独轮车　黄包车它们是什么杠杆？ 使用时哪些是省力杠杆？
哪些费力杠杆？
哪种剪纸方法省力？
哪种剪纸方法省距离？
什么时候采用哪种剪纸方法？练习一：ABCDAB CD下列个杠杆是省力的（ ）A练习二：BCDABC下列哪个杠杆是省距离的（ ）D小结二、杠杆的种类
省力杠杆、费力杠杆、等臂杠杆。一、杠杆平衡条件：
F1 l1= F2 l2
动力?动力臂=阻力?阻力臂 2。各式各样的剪刀都是一对对杠杆，要剪开较硬的物体，使用哪种剪刀最合适（ ）????????????????????????? 1。一根杠杆动力臂与阻力臂之比是3:2,要使杠杆平衡,则动力与阻力之比是______.2：3B
3。在下图的四个杠杆均处于平衡状态,各杠杆上悬挂的物体重G均相等,所需的力分别为F1、F2、F3、F4，其中最小的是( )4。 ①剪铁皮的剪子、②钓鱼杆、③天平、 ④电工钳,其中省力的杠杆是________省距离的杠杆________,等臂的杠杆是__________.1、4 F132 5。一根杠杆AB长1m，支点距B端0.4m，现如图所示在A端挂一个重200N的物体G1，若要使杠杆平衡，则要在B端挂一多重的物体G2？
??????????????????????????????????????????300N 6。 用扳手拧生锈的螺母时，工人师傅常在扳手柄上再套一节管子，如图。这样就可以比较容易地拧下螺母，这是因为（ ）
A、套上的管子较重，可以省些力
B、套上的管子较粗，使用比较方便
C、套上管子后可以用较大的力
D、套上管子后增大了力D7。如图，人体前臂可以视作杠杆，当曲肘将手中重物举起时，阻力臂大小将 （填“增大”或“减小”）减小 8、如图所示，用一根自重可以忽略不计的撬棒撬动石块。若撬棒C点受到石块的压力是1500牛，且AB=1.5米，BC=0.3米、CD=0.2米，则要撬动该石块所用的力应不小于（ ）
A、500牛
B、300牛
C、200牛
D、150牛D 9。如图所示，质量可以忽略不计的直杆OA长
为L，它能绕光滑的固定轴O转动，在杆上距
O点L/3的B处挂一个重为150牛的物体，并
在杆的A端作用竖直向上的力F，当杆静止时，
F= 牛。若在力F作用下，使物体慢慢提
高了0.1米，则力F所做的功为 50N15J10.要使右图杠杆保持平衡,
最省力的方向是( )
ABCDoA11.判断：动力和阻力可以人为规定。（ ）
12.把重为4N和12N的物体分别挂在杠杆的两端,杠杆平衡时,两端的长度之比是＿＿＿＿.
√3:113.右图6为人的上肢图解，此时手托着质量为1千克的物体, 则肱二头肌收缩时所承受的力为（ ）
A.小于9.8牛顿 B.大于9.8牛顿
C.等于9.8牛顿 D.等于1千克 B图6 14．如图7所示,某同学在做俯卧撑运动。可将他视为一个杠杆。他的重心在A点,重力为500牛,那么他将身体撑起，双手对地面的压力至少＿＿＿ 。若他在1分钟内做了30个俯卧撑，每次肩部上升的距离均为0.4米，则他的功率至少为＿＿＿瓦。图7 300牛6015、如图８所示，在距杠杆左端２０厘米的Ｂ外挂有６００牛的重物。要使杠杆平衡，需要在距Ｂ点６０厘米的Ａ处，至少加▁▁▁▁牛的力，且力的方向为▁▁▁▁▁。已知：Ｆ２＝６００牛， Ｌ２＝２０厘米，Ｌ１＝（２０＋６０）厘米＝８０厘米。求：F1∴Ｆ１＝Ｆ２ ＝ ×６００牛＝１５０牛
由Ｆ１·Ｌ１＝Ｆ２·Ｌ２150竖直向上 16、如图９所示，水平放置的长２米的杠杆左端受竖直向下的力Ｆ1＝１００牛，右端受竖直向下的力Ｆ２＝３００牛，为了使杠杆平衡，支点Ｏ与杠杆左端的距离应为（ ）。
Ａ．０．５米 B．１．０米
Ｃ．１．５米 Ｄ．０．６７米C17、图10为锅炉保险阀门，受蒸汽推压的阀门的底面积为S=10厘米2，OA:AB=1:3，若锅炉能承受的最大压强是6×105帕，则在B处应挂多重的重物？F内=P·S=10 ×10-4 ×6×105=600N 由OA·F1=O·F2得答：在B处应挂125牛的重物。
F外=P·S=1×105×10 ×10-4=100NF=F内－ F外=500N同学们再见
