简单机械[上学期]

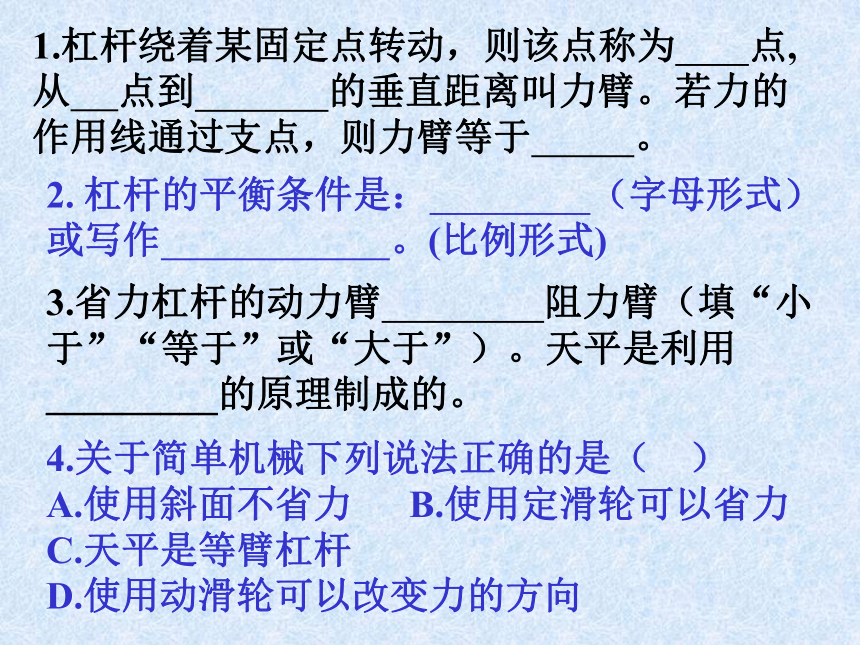

课件27张PPT。复习一 简单机械1.杠杆绕着某固定点转动，则该点称为 点,从 点到 的垂直距离叫力臂。若力的作用线通过支点，则力臂等于 。2. 杠杆的平衡条件是： （字母形式）或写作 。(比例形式) 3.省力杠杆的动力臂 阻力臂（填“小于”“等于”或“大于”）。天平是利用_________的原理制成的。4.关于简单机械下列说法正确的是（ ）
A.使用斜面不省力 B.使用定滑轮可以省力
C.天平是等臂杠杆

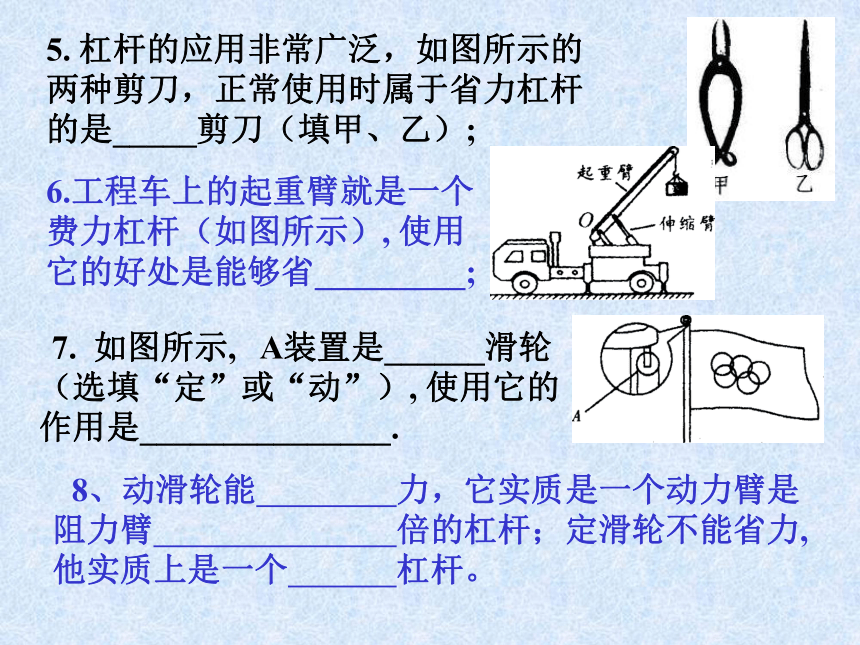

D.使用动滑轮可以改变力的方向5. 杠杆的应用非常广泛，如图所示的两种剪刀，正常使用时属于省力杠杆的是_____剪刀（填甲、乙）;7. 如图所示, A装置是______滑轮 （选填“定”或“动”）, 使用它的作用是_______________.8、动滑轮能 力，它实质是一个动力臂是阻力臂 倍的杠杆；定滑轮不能省力,他实质上是一个 杠杆。6.工程车上的起重臂就是一个费力杠杆（如图所示）, 使用它的好处是能够省_________;

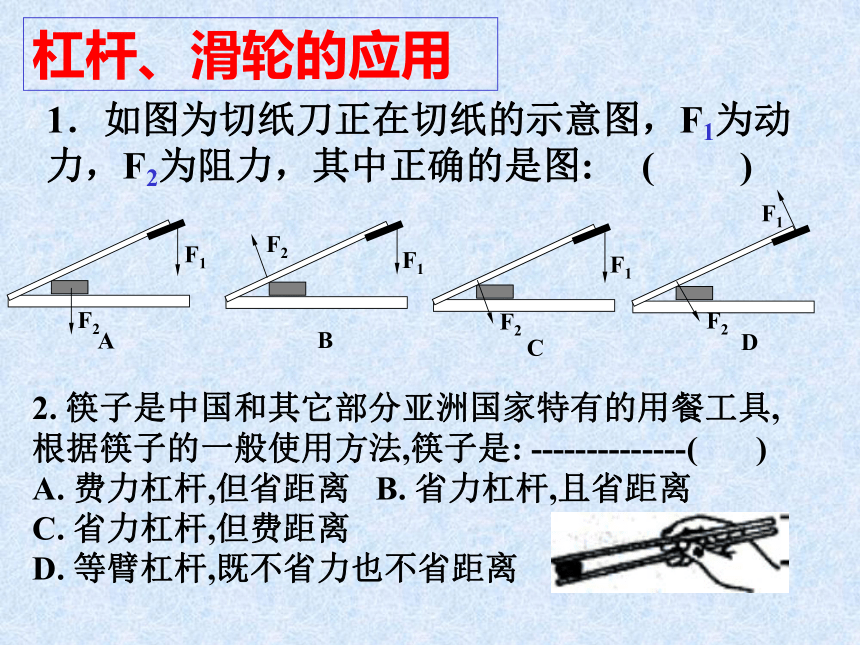

1．如图为切纸刀正在切纸的示意图，F1为动力，F2为阻力，其中正确的是图: ( )杠杆、滑轮的应用2. 筷子是中国和其它部分亚洲国家特有的用餐工具,根据筷子的一般使用方法,筷子是: --------------( )
A. 费力杠杆,但省距离 B. 省力杠杆,且省距离
C. 省力杠杆,但费距离

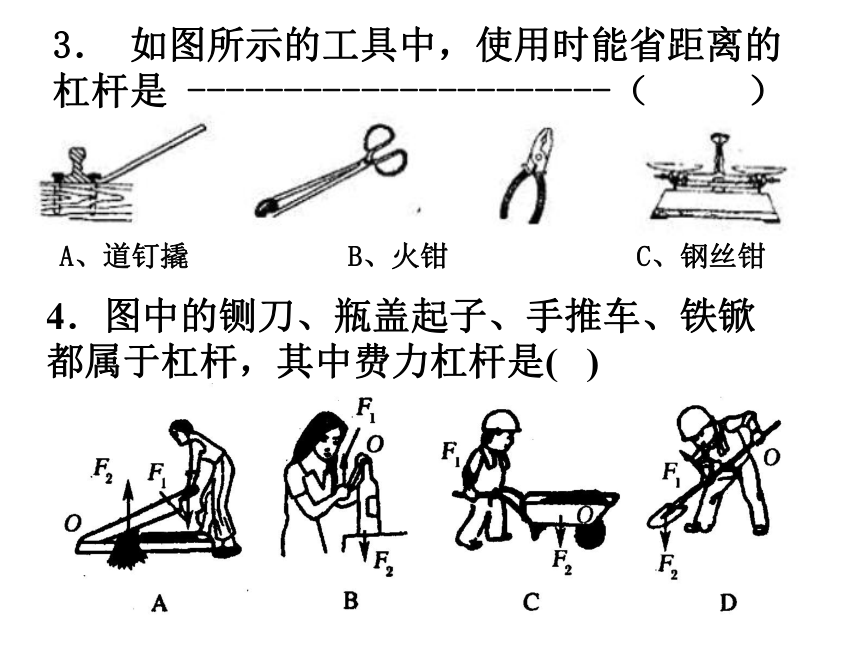

D. 等臂杠杆,既不省力也不省距离3．?如图所示的工具中，使用时能省距离的杠杆是 ----------------------（ ? ）?

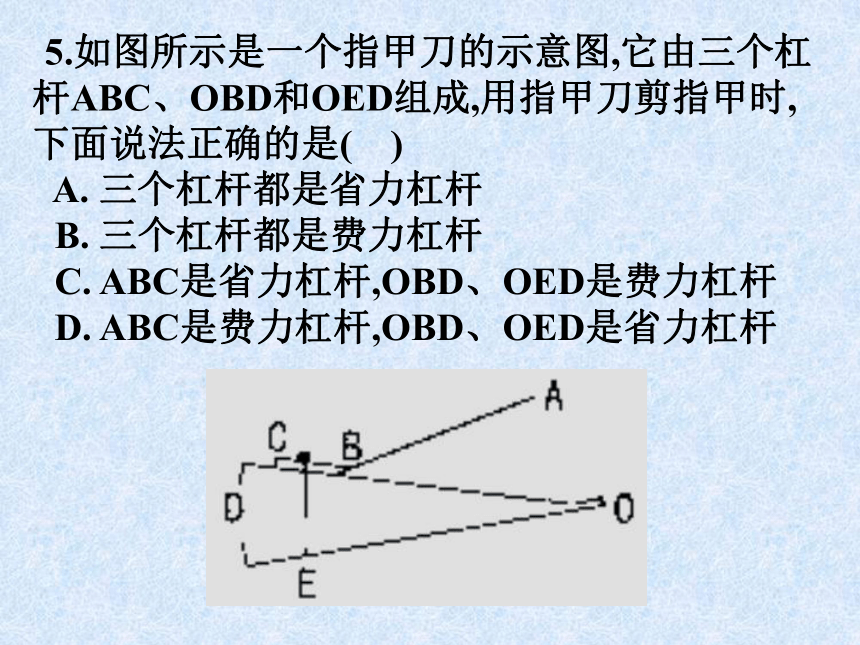

?A、道钉撬?????????? B、火钳???????????? C、钢丝钳? ?????? D、天平4．图中的铡刀、瓶盖起子、手推车、铁锨都属于杠杆，其中费力杠杆是( )5.如图所示是一个指甲刀的示意图,它由三个杠杆ABC、OBD和OED组成,用指甲刀剪指甲时,下面说法正确的是( )
A. 三个杠杆都是省力杠杆
B. 三个杠杆都是费力杠杆
C. ABC是省力杠杆,OBD、OED是费力杠杆

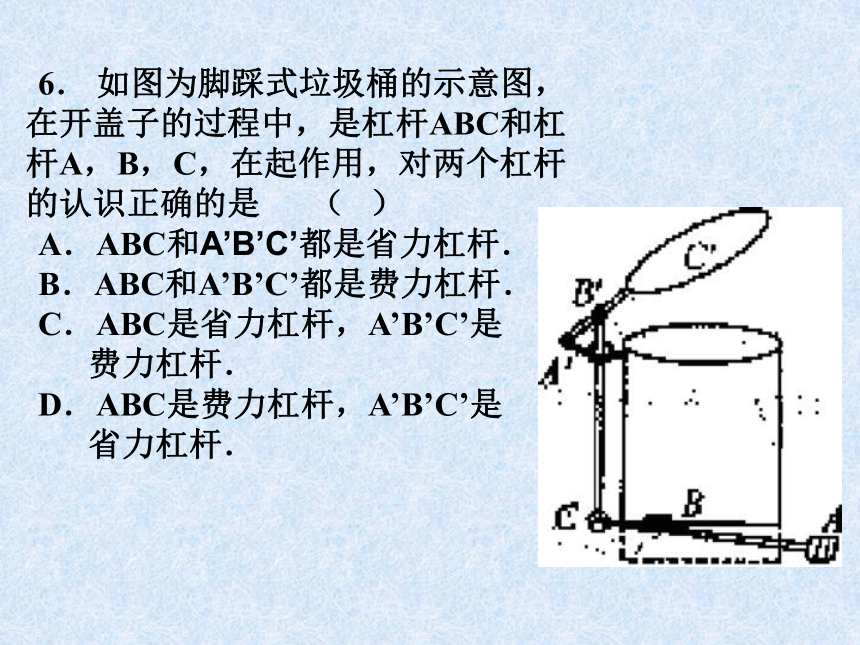

D. ABC是费力杠杆,OBD、OED是省力杠杆6． 如图为脚踩式垃圾桶的示意图，在开盖子的过程中，是杠杆ABC和杠杆A，B，C，在起作用，对两个杠杆的认识正确的是 （ ）
A．ABC和A’B’C’都是省力杠杆．
B．ABC和A’B’C’都是费力杠杆．
C．ABC是省力杠杆，A’B’C’是
费力杠杆．
D．ABC是费力杠杆，A’B’C’是

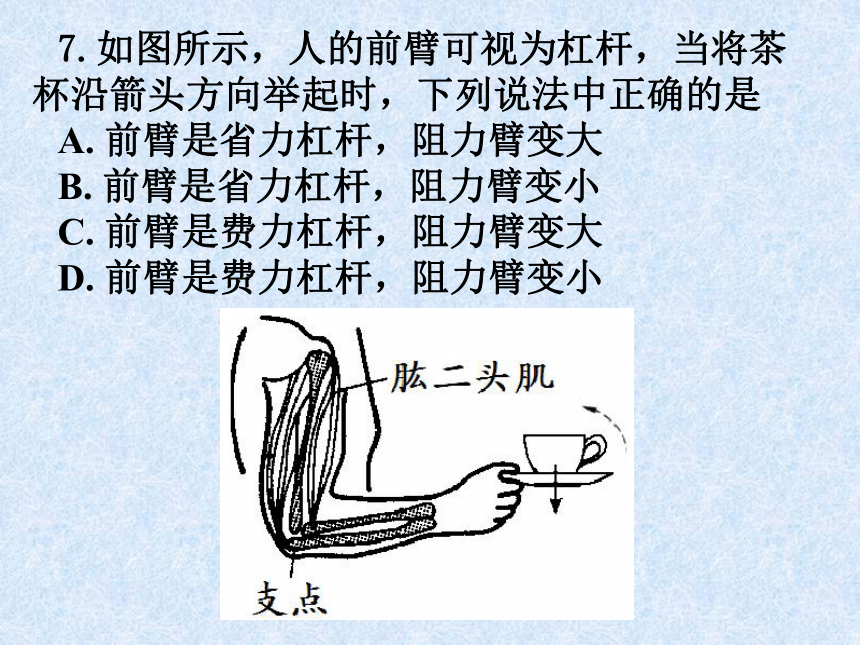

省力杠杆．7.如图所示，人的前臂可视为杠杆，当将茶杯沿箭头方向举起时，下列说法中正确的是
A. 前臂是省力杠杆，阻力臂变大
B. 前臂是省力杠杆，阻力臂变小
C. 前臂是费力杠杆，阻力臂变大

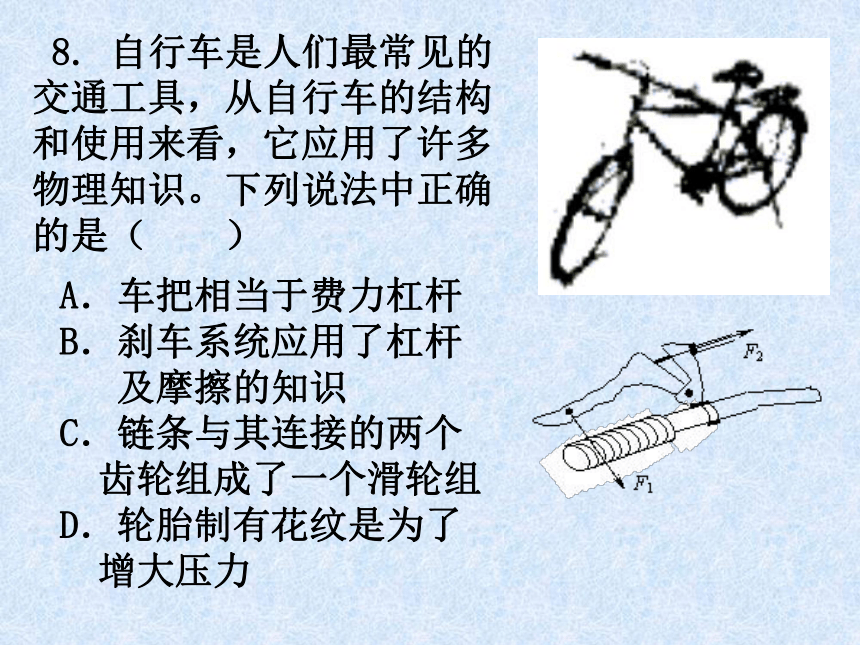

D. 前臂是费力杠杆，阻力臂变小 8. 自行车是人们最常见的交通工具，从自行车的结构和使用来看，它应用了许多物理知识。下列说法中正确的是（　　）A．车把相当于费力杠杆
B．刹车系统应用了杠杆
及摩擦的知识
C．链条与其连接的两个
齿轮组成了一个滑轮组
D．轮胎制有花纹是为了
增大压力9.如图所示，一直杆可饶O点转动，杆下挂一重物，为了提高重物用一始终跟杆垂直的力F使它由竖直位置慢慢地转至水平位置，在这个过程中这直杆（ ）
始终是省力杠杆
始终是费力杠杆
先是省力杠杆，后是费力杠杆
先是费力杠杆，后是省力杠杆C10.如图所示是用长棒撬石块的示意图,当在A点用竖直向下的力F1压长棒时,石块未撬动,采取下列哪些措施,最有利于把石块撬动 ----------------------------( )
A. 把垫着的小石块移得离大石块近一些,且用力方向改为F2方向(大小不变)
B. 把垫着的小石块移得离大石块近一些,且用力方向仍为F1方向(大小不变)
C. 把垫着的小石块移得离大石块远一些,且用力方向改为F2方向(大小不变)
D. 把垫着的小石块移得离大石块远一些,且用力方向仍为F1方向(大小不变)A11. 小昕学习了滑轮知识后，用一根绳和一个滑轮， 借助木桩设计出如图所示的甲、乙两
种方案，将船拉上沙滩.请你指明这两种方案的优缺点：
_______________________________________. 甲：省力但费距离 乙：省距离但费力12.如图所示，用一根结实的绳子在两根光滑木棒上绕几圈，一小朋友用力一拉，两位大力士竟撞在一起了。这幅漫画说明了_____________________________________?使用滑轮组能省力13.将大桥的结构进行简化，取其部分可抽象成如下图丁所示的模型，
①可以看出它用到了?? ??? 的相关知识。其中O是____ , _______代表桥重和过往车辆等产生的对桥的作用力。②为了减小钢索承受的拉力，在需要与可能的前提下，可以适当增加塔桥的高度。请分析原因。
③假如让你来设计新的斜拉索式大桥，你还能提出什么方法可以减轻钢索承受拉力？（说出一种方法即可）②增加桥塔的高度，可以增大拉力的力臂。根据杠杆平衡的条件，钢索所受的拉力也随之减小 。③使用新型轻质材料减小桥梁自重。杠杆?F1 支点14. 仔细观察下列漫画,简要说明其科学道理.甲图说明:___________________________________;
乙图说明:___________________________________;
丁图说明:___________________________________.增加了动力臂，减小了动力使用滑轮组可以省力定滑轮可以改变力的方向15. 请你仔细观察如图所示的漫画，究竟小猴和小兔谁分的萝卜重？简要说明理由. 小猴分得的萝卜重，如图所示，萝卜平衡时，粗的那端力臂短，根据杠杆平衡条件，粗的那端萝卜更重.1. 如图所示,杠杆AC(刻度均匀,不计杠杆重),可绕支点O转动,在B点挂一重为G的物体,为使杠杆平衡,应在杠杆的____________点加一个作用力,才能使作用力最小,该最小的作用力与物体的重G的比值为 _______________.探究、实验、计算2. 在“杠杆的平衡条件”的实验中.
(1) 把杠杆挂在支架上,实验前没挂钩码时,发现杠杆右端下倾, 可将平衡螺母向 _________旋转,才能使杠杆在水平位置平衡(选填左/右)(2)实验中共有6个钩码,杠杆上每格距离相等,调节好杠杆后在杠杆左边离 支点2格的A处挂了3个钩码,如图16所示,为使杠杆在水平位置平衡,请你在杠杆的右端挂上钩码(用一种方法).你的方法是______________________________________________.
(3)实验中改变支点两侧的钩码位置和个数,用同样的方法一般要做三次,得到三组数据并进行分析.这样做的目的是 ____________________________________ .3. 在“探究杠杆的平衡条件”实验中，应先调节杠杆两端的平衡螺母，使杠杆在 位置平衡，这样做是为了便于测量 ；如发现杠杆左端偏高，则可将右端的平衡螺母向 调节，或将左端的平衡螺母向 调节.上图是小明同学三次实验的情景，实验时所用的每个钩码重0.5N，杠杆上每一格长5cm，部分实验数据已记录在下表中.
(1) 将表格中的实验数据补充完整.
(2) 小明的第3次实验存在错误，其错误是_______4.一根长为2m的扁担.A端挂300N的重物,B端挂200N的重物,父亲挑起时,要使扁担平衡,肩膀应在距A端________m,如果儿子挑起时,肩膀在距A端0.75m处扁担恰巧平衡,此时A、B两端要同时减少相等的物重为 _________N。5.使用滑轮组吊起重物,把重1500N的物体匀速提升2m,绳子的自由端移动了10m，则拉力为 ____________N,若再增加500N的货物,则所用的拉力为将变为 ____________N(不计摩擦和滑轮的重)500. 83004006. 据报道，在杭州动物园，一位物理老师用一只弹簧测力计“称”出了一头大象的质量，如图所示。他动用了吊车、铁笼和长为10m的硬棒作为辅助工具。吊车的吊钩在棒上的固定处距弹簧测力计一端的距离为9m，距系铁笼处的距离为9cm，当棒处于水平平衡时弹簧测力计的示数为200N，若不计棒及铁笼的重，则该大象的质量约为????? ?????t。(g取10N/kg)27. 如图所示，某同学在做俯、卧撑运动，可将他视为一个杠杆，支点在O点,他的重心在A点，重力为500N.求:他将身体撑起时，地面对双手的支持力至少多大?9. 一辆卡车的车箱底板距地面的高度为1m,现某工人用长为4m的木板上端搭在车箱的底板上,一端放在地面上,将重是2000N的重物推上卡车,若不计摩擦,沿着斜面需用多大的推力?若沿着斜面的推力是550N,则斜面的机械效率是多少?8. 用如图所示的装置来匀速拉动重为150N的物体A, 使之通过10m的路程,拉力F=10N,滑轮自重和摩擦均不计,则拉力F做了多少功,重物与水平面之间的摩擦阻力是多大?1．如果把铁锨看作费力杠杆，在右图所示的A．B．C三点中，支点是??????????点，动力作用点是???? ? ????????点，阻力作用点是????? ?? ???点.请在图中画出F1和F2的力臂L1和L2。作图练习2. (1) 如图1， AB是一根自重为100N的均匀木棒, B端着地，在A端用最小的力F时，恰好在如图 位置处于平衡状态, 请画出此力F的方向.
(2).如图2中作出F的力臂(3)如图3所示,一个质地均匀的圆桶重400N,直径1m,要把它推上一个高20cm的台阶,如果要用最小的力把它推上台阶,在图上画出这个力的示意图. 图33. (1)如图所示，请画出铡刀铡物体时动力F1
的力臂l1和阻力F2的力臂l2
(2) 如图所示的剪刀就是杠杆.请画出这把剪刀
的动力F1的力臂l1,和这根杠杆上B点所受阻
力F2的大致方向.
(3) 如图所示要用滑轮组将陷入泥潭的汽车拉
出,请在图中画出最省力的绳子绕法.14. 小明要提起重800N的物体，但是他的最大拉力只有300N．于是，他找来了一些滑轮,想利用滑轮组提起这个重物.
(1) 已知每个滑轮重10N，小明想站在地上向下拉绳，他最好选择图中_____滑轮组来提起重物(选填“a”、“b” 或“c”);
(2) 请在所选的图中画出正确的绕绳方法;
