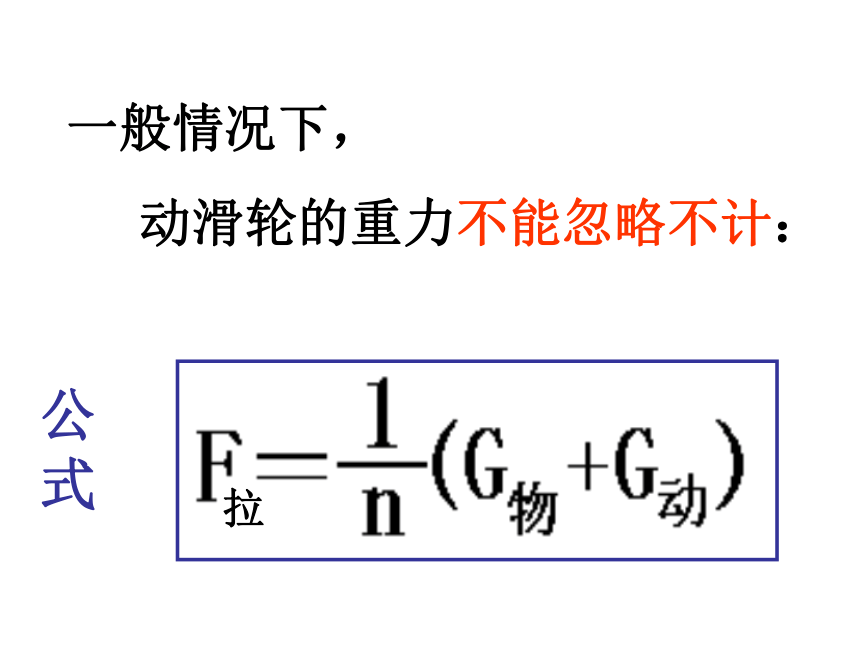

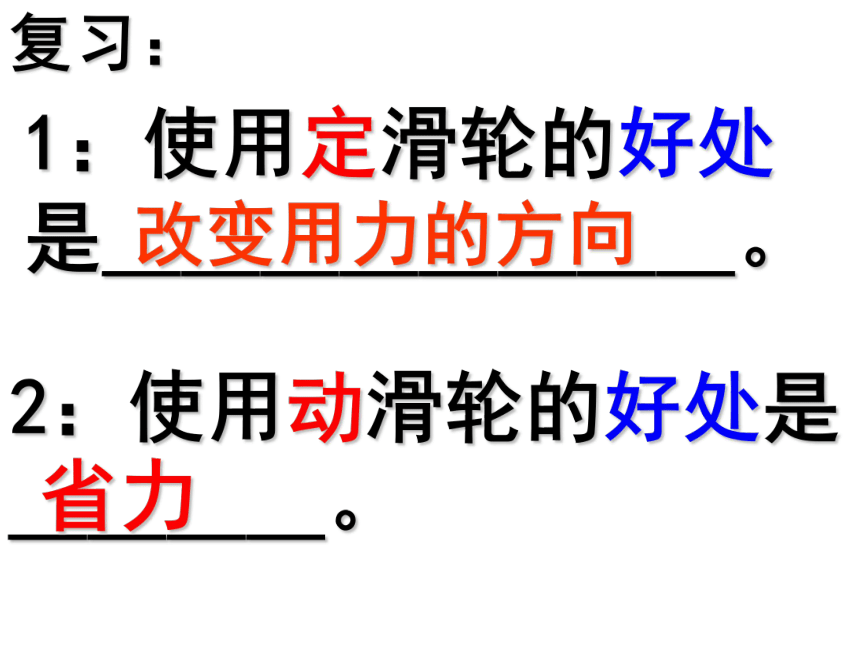

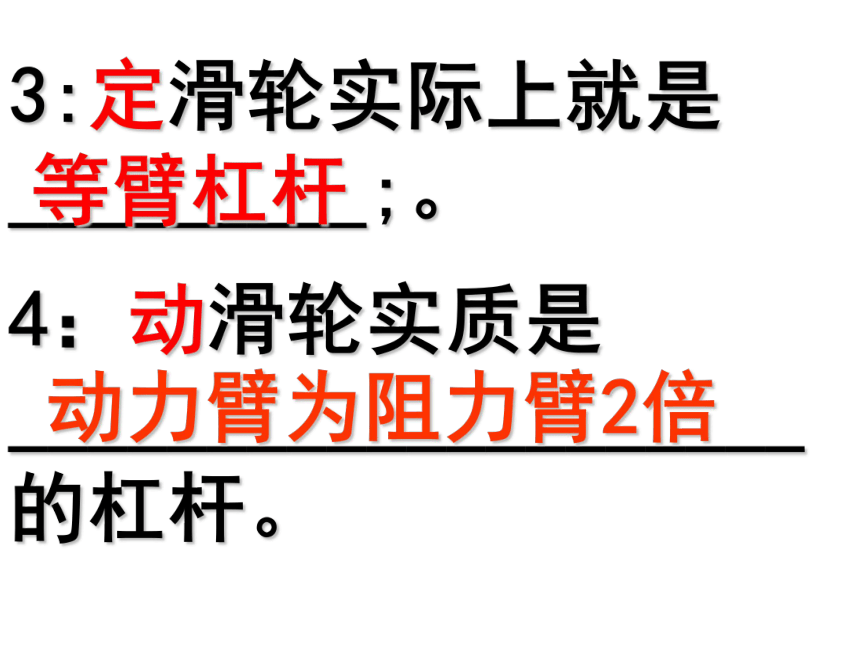

课件36张PPT。第3节 认识简单机械(第5课时)复习：1：使用定滑轮的好处是＿＿＿＿＿＿＿＿。2：使用动滑轮的好处是＿＿＿＿。改变用力的方向省力3:定滑轮实际上就是_________;。4：动滑轮实质是____________________的杠杆。等臂杠杆动力臂为阻力臂2倍一般情况下，

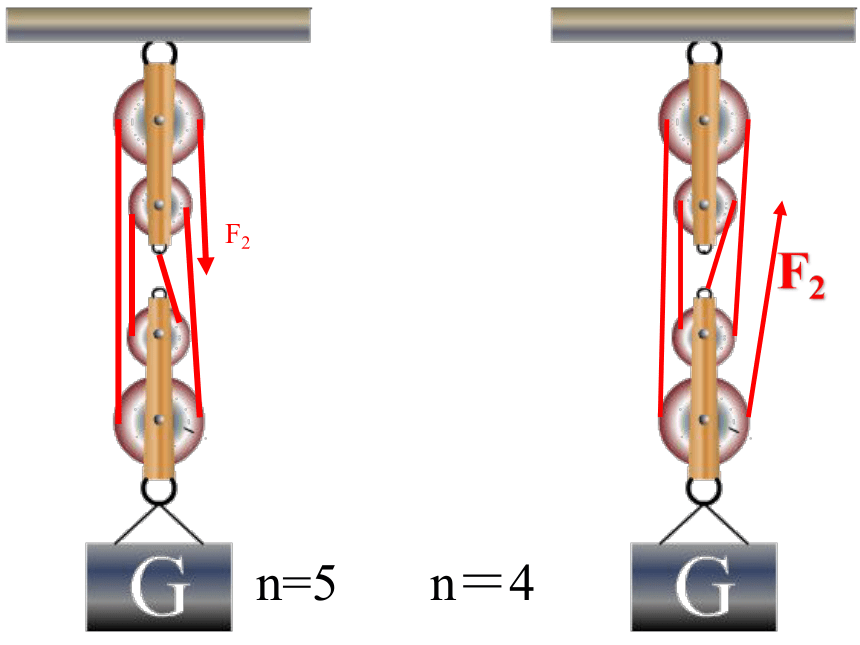

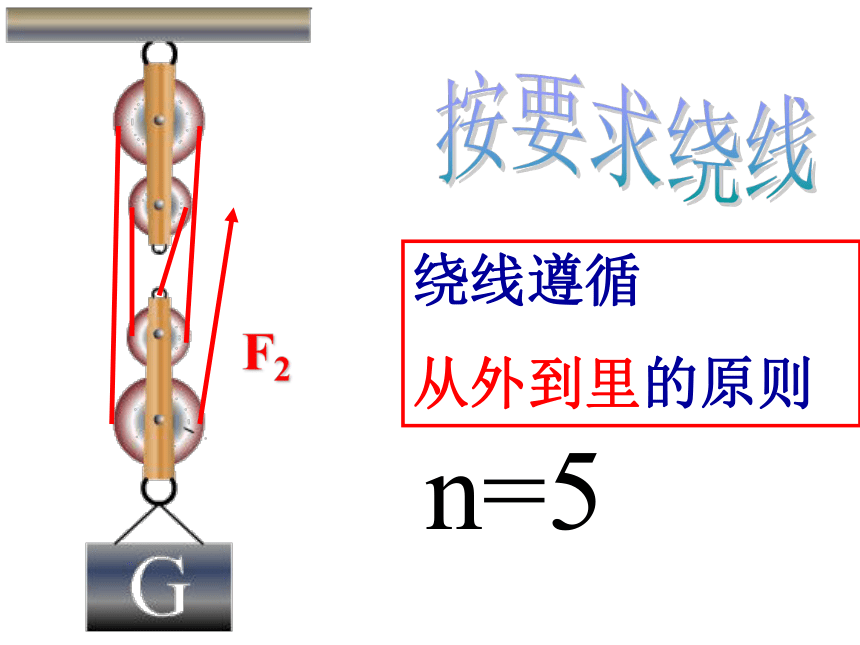

动滑轮的重力不能忽略不计：拉公式按要求绕线n=5 F2绕线遵循

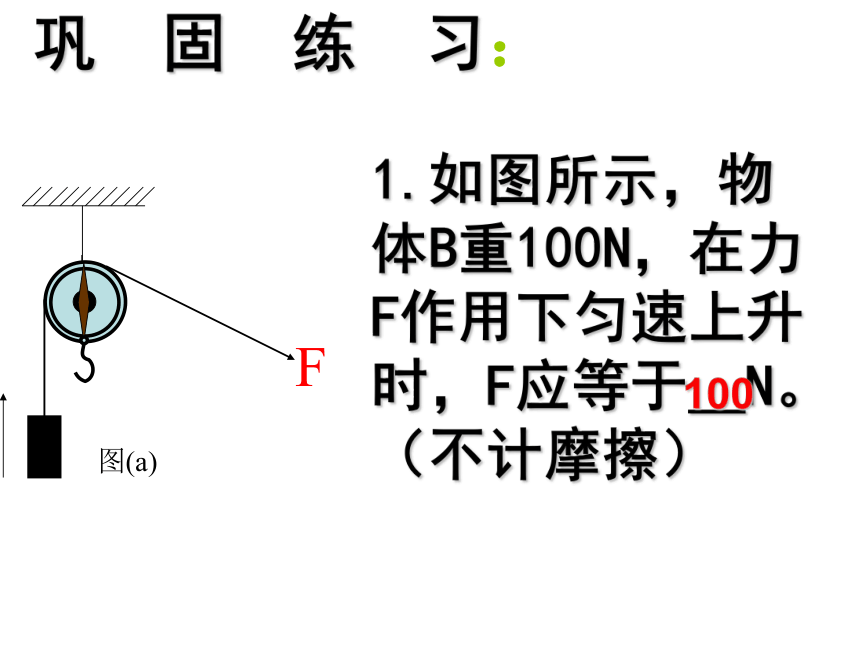

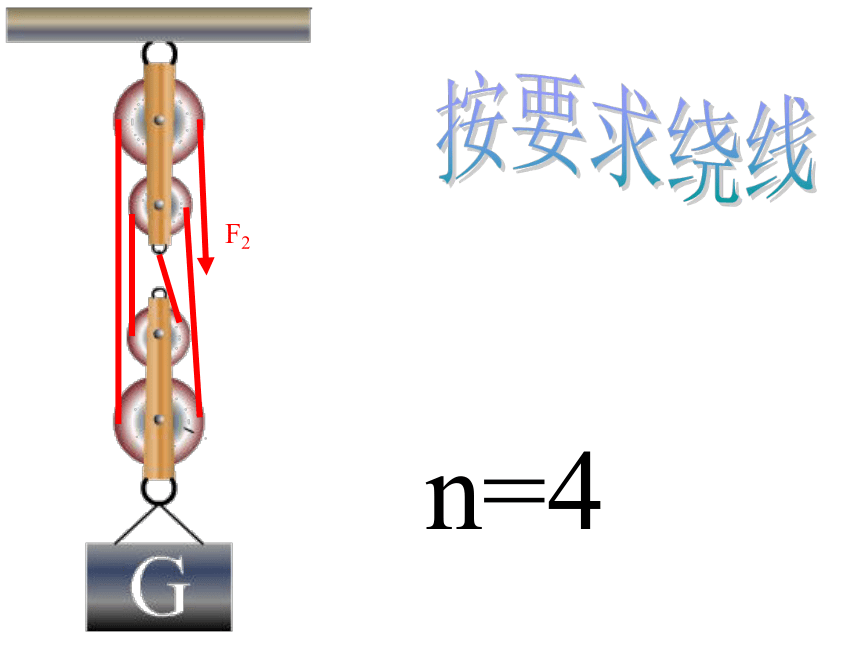

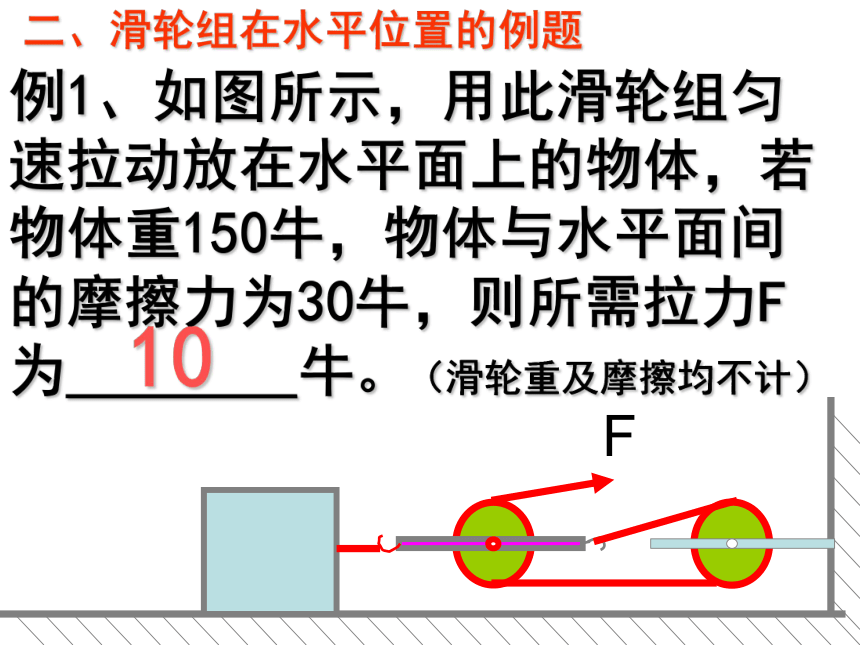

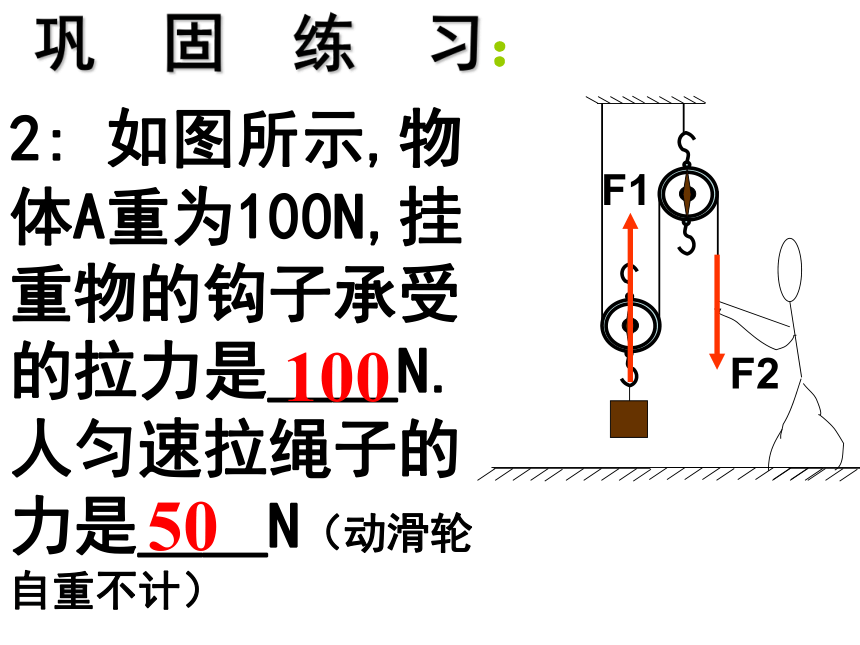

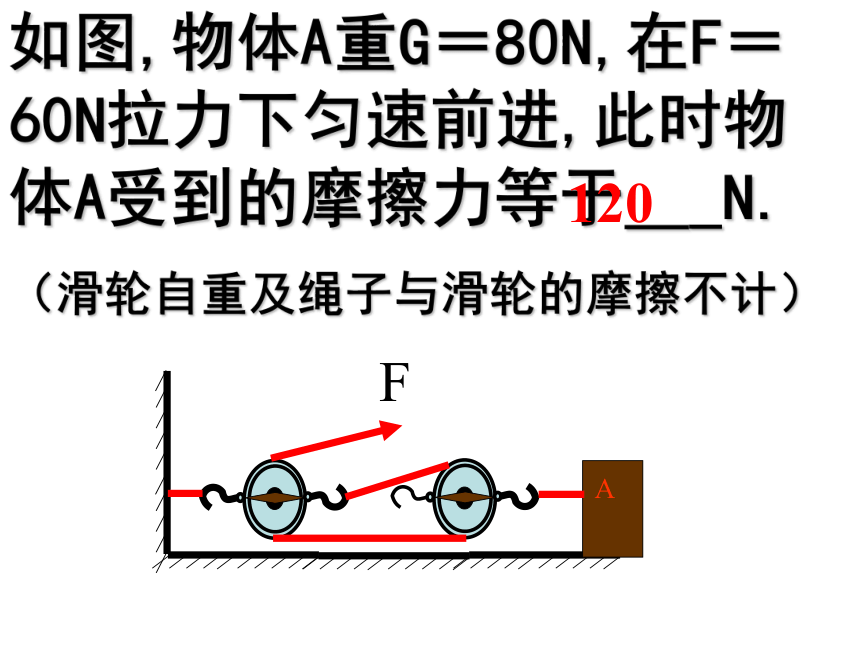

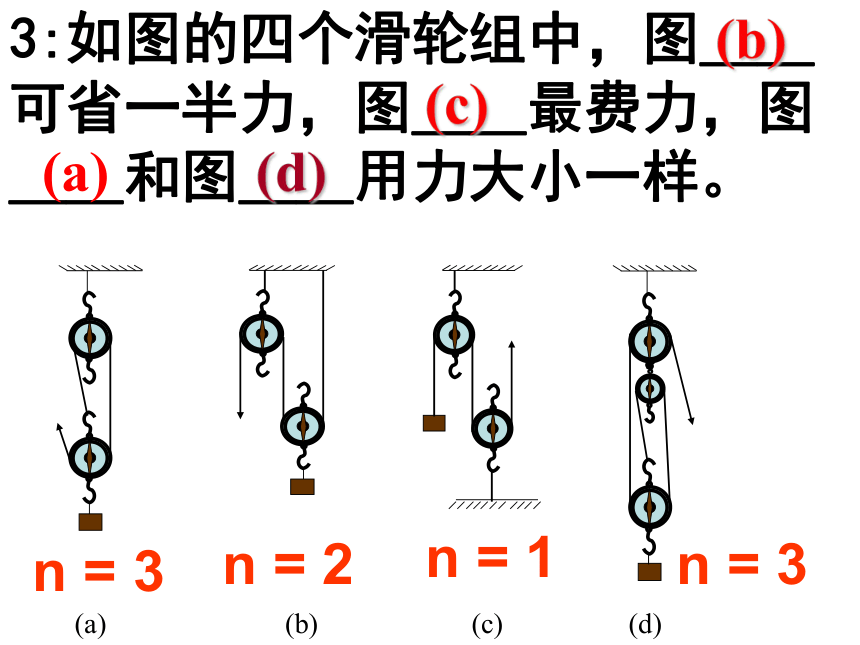

从外到里的原则按要求绕线n=4 n=5 n＝4F2巩 固 练 习：1.如图所示，物体B重100N，在力F作用下匀速上升时，F应等于＿N。（不计摩擦）1002: 如图所示,物体A重为100N,挂重物的钩子承受的拉力是＿＿N.人匀速拉绳子的力是＿＿N（动滑轮自重不计）10050巩 固 练 习：F1F23:如图的四个滑轮组中，图＿＿可省一半力，图＿＿最费力，图＿＿和图＿＿用力大小一样。(b)(c)n = 3n = 2n = 1n = 3二、滑轮组在水平位置的例题例1、如图所示，用此滑轮组匀速拉动放在水平面上的物体，若物体重150牛，物体与水平面间的摩擦力为30牛，则所需拉力F为________牛。（滑轮重及摩擦均不计）10如图,物体A重G＝80N,在F＝60N拉力下匀速前进,此时物体A受到的摩擦力等于＿_N.
（滑轮自重及绳子与滑轮的摩擦不计）120帮小明想想怎样把这袋重为600牛的米，从一楼搬
到二楼高度为3米？快点帮帮我！！一、直接搬计算小明至少要做多少功？小明对米：W=Gh=600牛×3米=1800焦二、定滑轮（摩擦、绳重不计）克服重力所做的功拉力所做的功多少焦？∵F拉=G，S绳=h∴W=F拉S绳=Gh=500牛×3米
=1500焦W=Gh=500牛×3米
=1500焦使用定滑轮不能省功结论:克服重力所做的功多少焦？拉力所做的功多少焦？∵F拉=1/2G，S绳=2h∴W=F拉S绳=600牛×1/2×3米×2
=1800焦W=Gh=600牛×3米
=1800焦使用动滑轮不能省功结论:总结：功的原理:
使用任何机械都不省功提升米所做的功:拉力所做的功:F拉=1/2（G物+G动）
=1/2（600牛+20牛） =310牛W=F拉S绳=310牛×6米 =1860焦W=G物h=600牛×3米 =1800焦动滑轮重为20牛，袋重为600牛的米，从一楼搬到二楼高度为3米？（摩擦、绳重不计）S绳=2h=2×3米=6米提升动滑轮所做的功:W＝G动h＝20牛×3米＝60焦希望做的功不希望做的功一、有用功与额外功1、有用功：使用机械，所做的对人们有用的功（必需做的功）2、额外功：机械克服摩擦等额外阻力所做的功（不需要但又不得不做的功）总功 = 有用功 ＋ 额外功W总＝ W有用 ＋ W额外W总＝ W有用 总功思考：如果不计滑轮本身的重力和摩擦力，上述公式变为－－－有用功跟总功的比值二、机械效率1、表达式：2、η的特点:（1）无单位（2）总小于1（3）一般用百分比表示提升米所做的功：拉力所做的功：W=F拉S绳=310N×6m =1860JW=G物h=600N×3m =1800J动滑轮重为20牛，袋重为600牛的米，从一楼搬到二楼高度为3米？（摩擦、绳重不计）提升动滑轮所做的功：W＝G动h＝20N×3m＝60J求该滑轮组的机械效率：=96.8%生活中：
一般的滑轮组机械效率为50%~70%，
起重机的机械效率为40 %~ 50 %，
抽水机的机械效率为60 %~ 80 %思考：如何提高机械效率？（1）减小摩擦（2）减小机械本身的重力减少
额外功（3）增加提升物体的重力来增加有用功（增加有用功） 用水桶从井中提水的时候，所做的功哪部分是有用功？那部分是额外功？
讨论： 两次用同一水桶提水，一次提半桶，一次提满桶，问哪次的机械效率比较高？思考：除了用滑轮还有其它方法吗？若斜面长为6米问小明需用多少大的力？
（摩擦不计）500牛3米根据功的原理得：Gh=FLF=250牛结论？ ——一种可以省力的简单机械三、斜面1、Gh=Fl2、使用斜面可以省力，斜面长是斜面高的几
倍，所用的推力就是物体重的几分之一3. 同一物体升高相同的高度，斜面越长越省力。 4.斜面的机械效率光滑斜面的机械效率是=1斜面始终存在摩擦，粗糙斜面的机械效率是﹤1W额外＝flW有用＝GhW总＝Fl滑轮组的机械效率用定滑轮与动滑轮提升同一重物时，定滑轮的效率较大。W总＝FSW有用＝G物hW额外＝W总－W有用若不计绳与滑轮之间的摩擦，则W额外＝G动h用同一滑轮组提升不同的重物时，机械效率是不同的，重物越重机械效率越大。起重机的机械效率是60%它表示什么意思？ 使用起重机提升重物时所做的有用功跟总功的比值是60%，也可以说有用功在总功中占有60%，另外的40％是额外功．练习例1 用一动滑轮将重200N的砂子提到9m高的脚手架上，所用力是120N，求有用功、总功机械效率各是多少？答：有用功是1800J,总功是2160J,机械效率是83.3%斜面的应用－－斜面越缓越省力1．有用功越多，机械效率越高
2．额外功越少，机械效率越高
3．物体做功越慢，机械效率越低
4．做总功越多，机械效率越低
5．做相同的有用功,额外功越少,机械效率越高
6．有用功总小于总功,所以机械效率总小于1
7．做的额外功一定时,总功越少,机械效率越高判断：下面说法中是否正确．（×）（×）（×）（×）（×）1、 h=1m、L=4m、 G=400牛、F=120牛
求：W有用、W额外、W总ACGW有用=G×h=400牛×1米=400焦W总=F×L=120牛×4米=480焦W额外= W总—W有用
=480焦—400焦
=80焦2、G物=400牛、G动=40牛、h=4米（不计绳重及摩擦）
求：W有、W总、W额W有用=G物×h=400牛×4米=1600焦W总=W有+W额=1760焦W额外= G动×h=40牛×4米=160焦 3、用滑轮组把720牛重的贷物提高10米，若滑轮组的机械效率是60%，求有用功，总功和额外功。解：W有用=720牛×10米=7200JW额外=W总—W有用=12000J—7200J=4800J答：---------
