第3节 简单机械-杠杆[上学期]

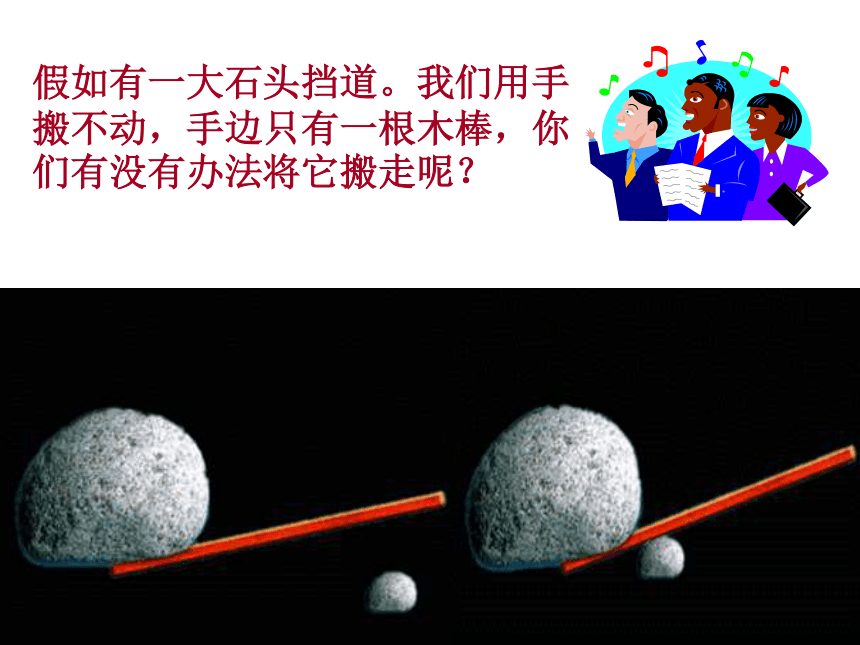

课件43张PPT。假如有一大石头挡道。我们用手搬不动，手边只有一根木棒，你们有没有办法将它搬走呢？ 给我一个立足点和一根足够长的木棍,我就能搬动地球——阿基米德简单机械

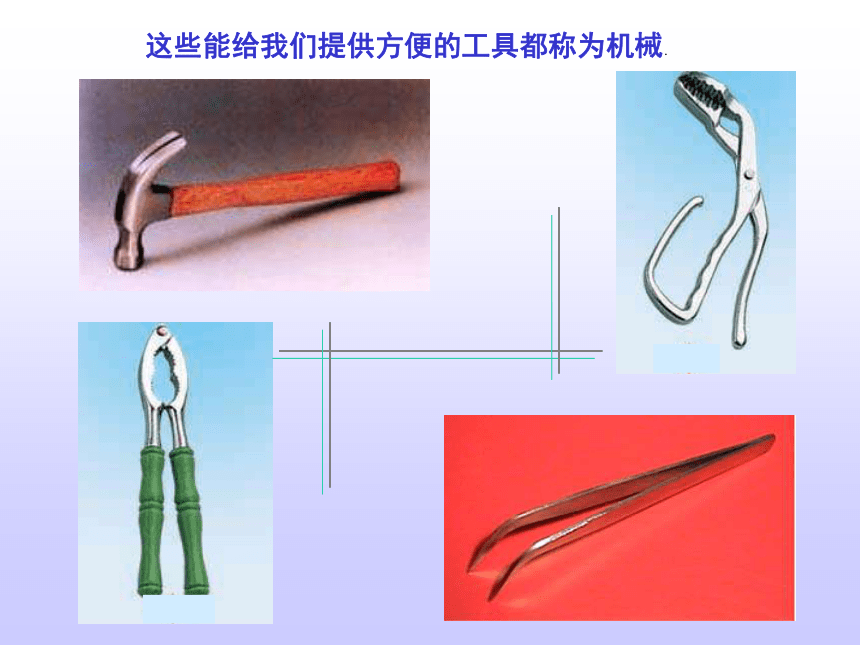

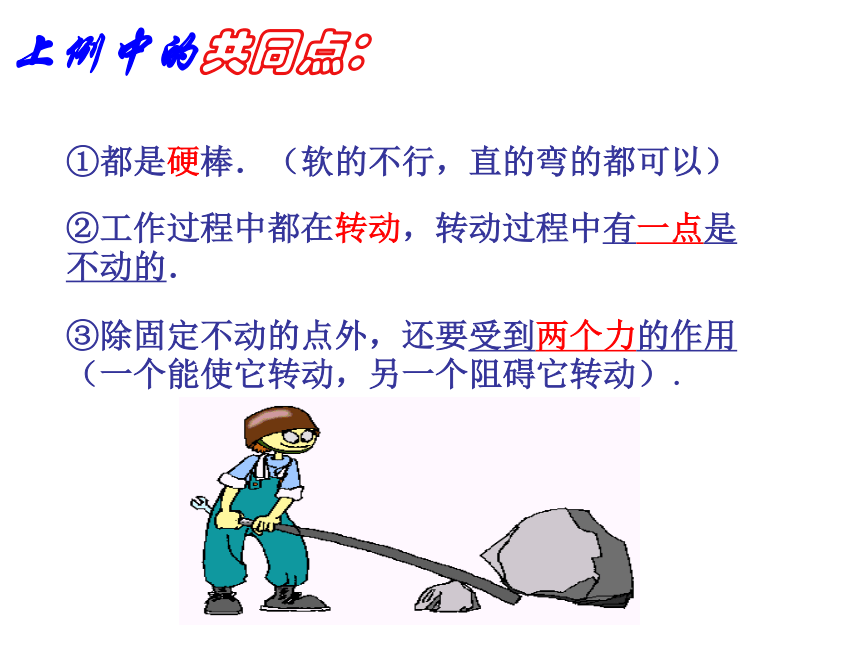

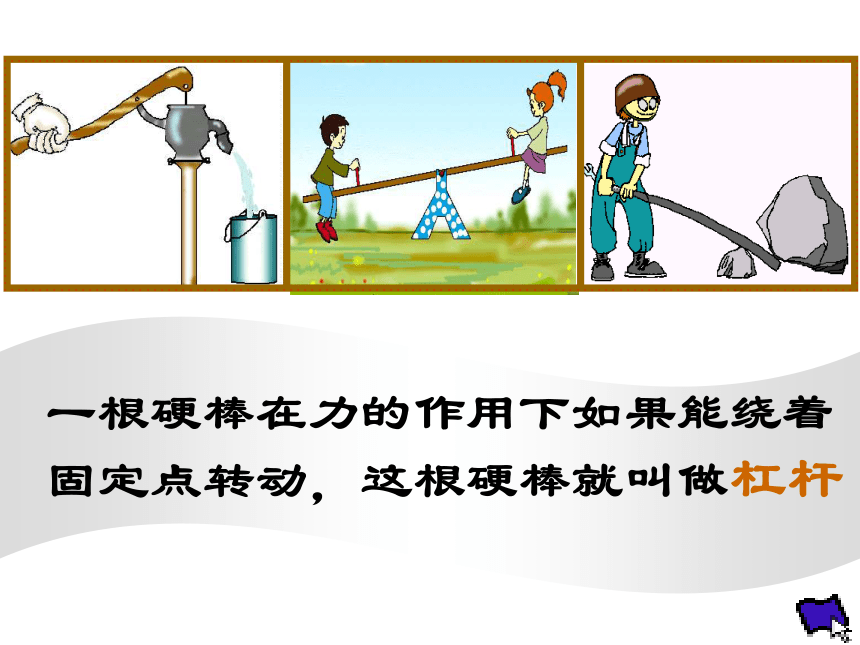

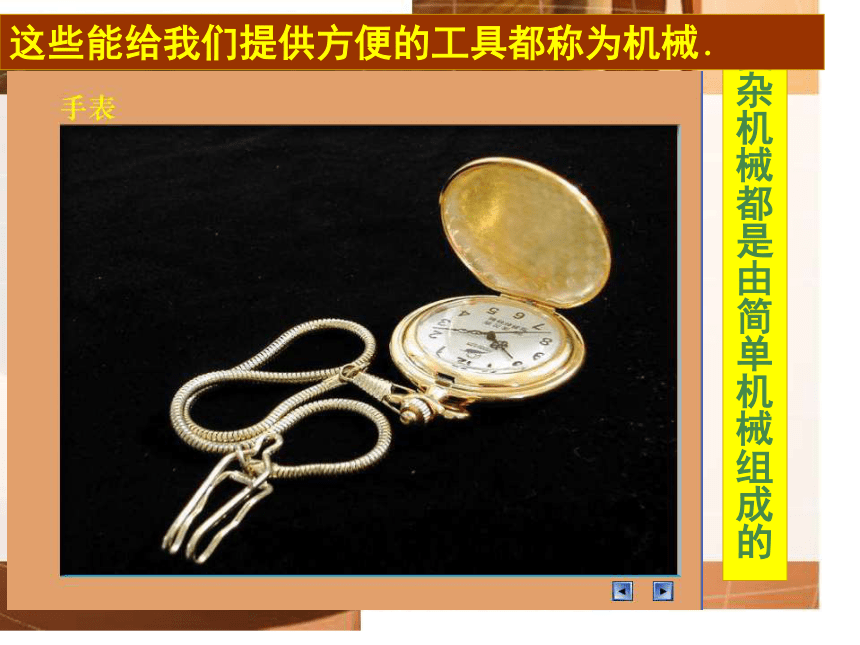

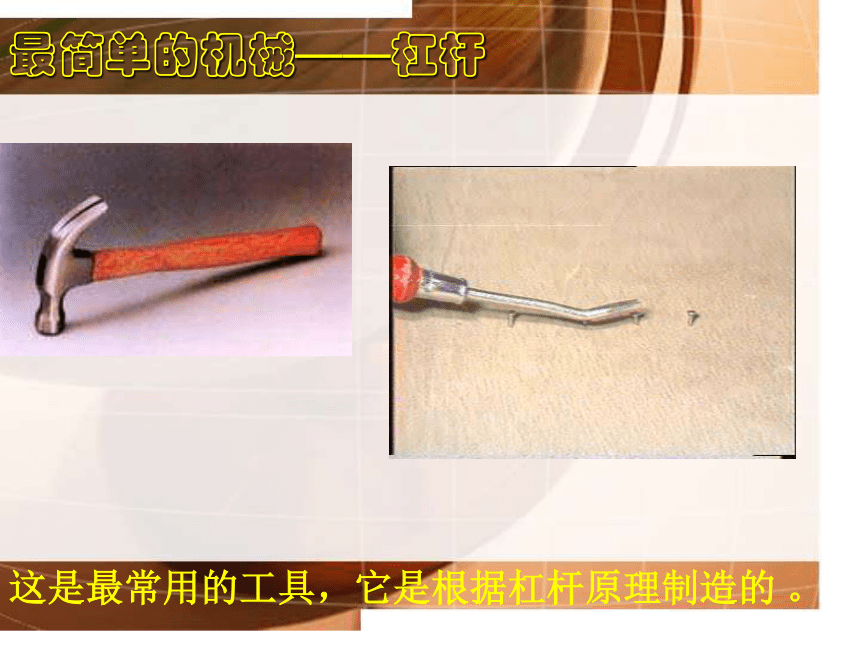

----杠杆123这些能给我们提供方便的工具都称为机械． 复杂机械都是由简单机械组成的这些能给我们提供方便的工具都称为机械． 最简单的机械——杠杆 这是最常用的工具，它是根据杠杆原理制造的 。？①都是硬棒．（软的不行，直的弯的都可以）②工作过程中都在转动，转动过程中有一点是不动的．③除固定不动的点外，还要受到两个力的作用（一个能使它转动，另一个阻碍它转动）．一根硬棒在力的作用下如果能绕着
固定点转动，这根硬棒就叫做杠杆汲水的桔槔中国古代对杠杆也有广泛的使用这些用具是杠杆吗？生活中的杠杆生活中的杠杆提问：在现实生活中，你还能举出哪些杠杆的实例呢？在现实生活中，你还能举出哪些杠杆的实例呢？撬棒在撬石头的过程中时怎么样运动的？什么是动力，什么是阻力动力和阻力分别是什么，向什么方向？L1L2杠杆有什么共同特点呢(力的作用线：过力的作用点，沿力的方向的直线)杠杆五要素支点：杠杆绕着转动的点（O点）动力：使杠杆转动的力（F1）阻力：阻碍 杠杆转动的力（F2）动力臂：从支点到动力作用线的垂直距离（L1）阻力臂：从支点到阻力作用线的垂直距离（L2）(力的作用线：过力的作用点，沿力的方向的直线)F1F2L1L2O画出各力和力臂吸取式抽水机摇柄·O吸取式抽水机摇柄·O摇柄的杠杆示意图开瓶器杠杆示意图·OL2书P92L2L1画出图中各力的力臂（1）找出支点的位置（2）沿动力、阻力的作用方向将力的作用线画出（3）从支点作动力、阻力
作用线的垂线[有时垂足在力的反向延长线上，则需要将力的作用线用虚线反向延长。]画出下列杠杆的力臂l1l2l1l2请你找出课本p103例1中杠杆的动力臂、阻力臂O根据实物图画出杠杆示意图l2O画出下列杠杆力臂F2F1动力臂L1阻力臂L2问：什么是力臂？2 杠杆是否都是直的？答：力臂是支点到力的作用线的
垂直距离。思考讨论：1 力臂是一定在杠杆上吗？3 若一力作用在杠杆上，作用点不变，但
作用方向改变，力臂是否改变？答：不是答：杠杆可以是直的，也
可以是弯的答：要改变小资料人体内的杠杆 很多机器上都有杠杆，可是你知道吗？人体中也有很多的杠杆在起作用呢？当我们拿起一件东西，点一点头，弯一弯腰或者翘一下脚尖，这时都得依靠人体的杠杆才能起作用呢！小资料人体内的杠杆 当曲肘把重物举起来的时候，手臂也是一个杠杆(如图)。肘关节是支点，支点左右都有肌肉。这是一种费力杠杆，举起一份的重量，肌肉要耗费6倍以上的力气，虽然费力，但是可以省距离。前臂杠杆示意图·O L1L2书P94小资料人体内的杠杆 如果你弯一下腰，肌肉就要付出大约1200牛顿的拉力。这是 由于在腰部肌肉和脊骨之间形成的杠杆是一个费力杠杆（如图)。 我们长期弯腰工作时，往往感到腰部酸疼，就是肌肉被拉伤的缘故。·OL2脚部杠杆示意图书P94一根硬棒在力的作用下如果能绕着
固定点转动，这根硬棒就叫做杠杆支点：杠杆绕着转动的点(O点)动力：使杠杆转动的力(F1)阻力：阻碍杠杆转动的力(F2)　动力臂：从支点到动力作用线的垂直距离(L1)　阻力臂：从支点到阻力作用线的垂直距离(L2)小结(力的作用线：过力的作用点，沿力的方向的直线)
