3.3认识简单的机械[上学期]

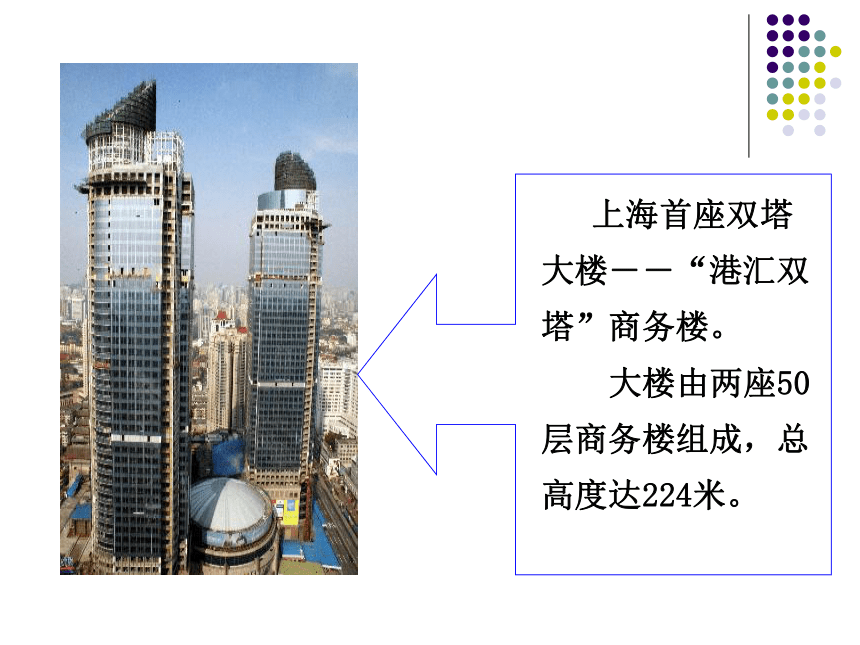

课件27张PPT。第 3 节 认 识 简 单 机 械 上海首座双塔
大楼――“港汇双
塔”商务楼。
大楼由两座50
层商务楼组成，总
高度达224米。

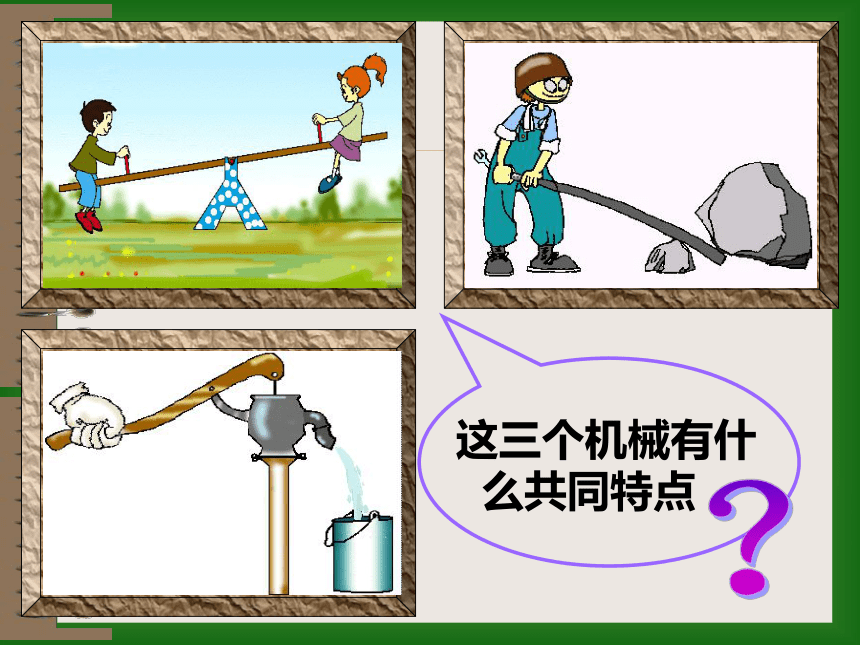

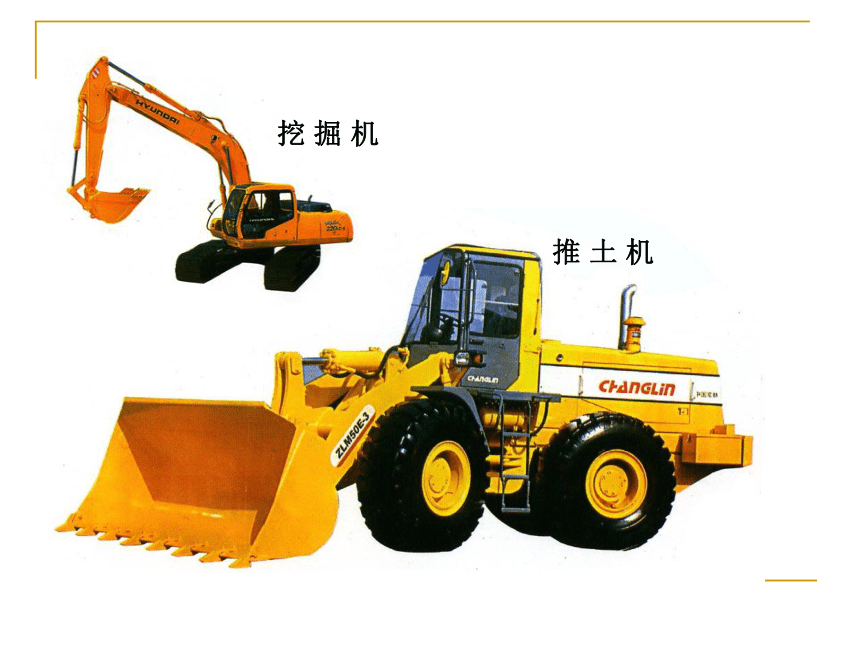

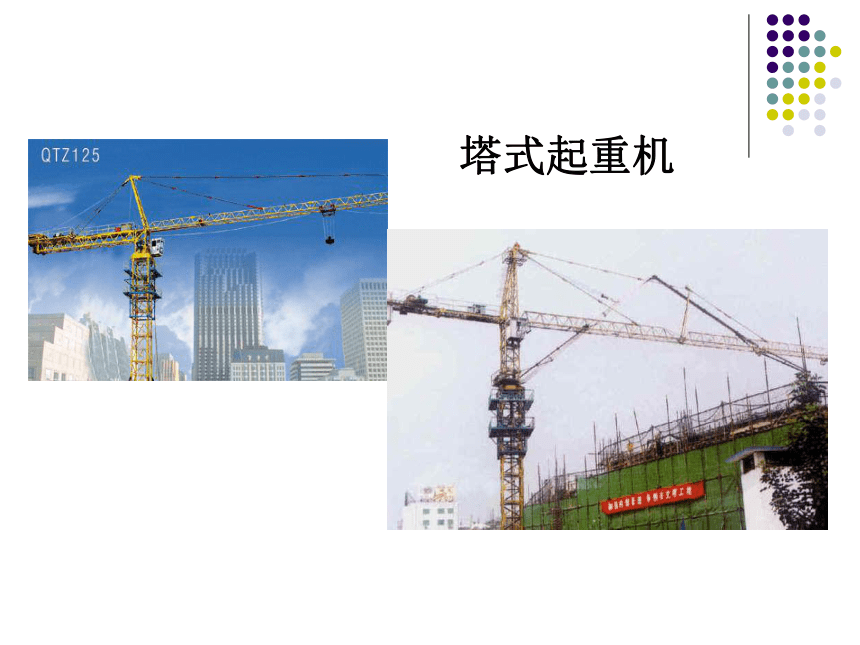

塔式起重机挖 掘 机推 土 机最简单的机械——杠杆？ 一根硬棒，在力的作用下如果能绕着固定点转动，这根硬棒就叫做杠杆。。。。汲水的桔槔古代的杠杆：我们使用的这些机械是杠杆吗？支点：杠杆绕着转动的点（O点）动力：使杠杆转动的力（F1）阻力：阻碍杠杆转动的力（F2）L1L2动力臂：从支点到动力作用线的垂直距离（L1）阻力臂：从支点到阻力作用线的垂直距离（L2）例题：画出渔民扳鱼网的杠杆示意图OF2F1如果是大人和小孩能一起玩跷跷板吗？什么是杠杆的平衡？当杠杆在动力和阻力的作用下静止时，或作匀速转动时，我们说杠杆平衡了。探 究研 究 杠 杆 平 衡 的 条 件 杠杆平衡时，动力、动力臂、阻力、
阻力臂之间存在着怎样的关系？思考F1F2o如下图所示，要求杠杆在水平位置平衡，
①应在A点挂几个钩码？
②应在B点挂几个钩码？
此时的动力、阻力各为多大施加一个多大的竖直向下的动力？（图中每个钩码所受的重力为1牛，每小格长度为2.5厘米）AB动手做F1如果将两个钩码向内移动一格，则A、B处所挂钩码为几个？研 究 杠 杆 平 衡 的 条 件 探 究杠杆平衡条件动力×动力臂=阻力×阻力臂例题:下图所示的杠杆处于平衡状态。如果
两边各减少一个钩码，则 　　[ 　] A．杠杆仍平衡　　　
B．杠杆绕O点顺时针转动 C．杠杆绕O点逆时针转动　　
D．无法判断。一根硬棒在力的作用下如果能绕着固定点转动，这根硬棒就叫做杠杆支 点：杠杆绕着转动的点动 力：使杠杆转动的力阻 力：阻碍杠杆转动的力动力臂：从支点到动力作用线的垂直距离阻力臂：从支点到阻力作用线的垂直距离 杠 杆 的 定 义 及五 要 素：杠杆平衡条件:动力×动力臂=阻力×阻力臂F1 L2 = F2 L2给我一个支点，
我就能撬起整个地球！再见
