简单机械第二课时[上学期]

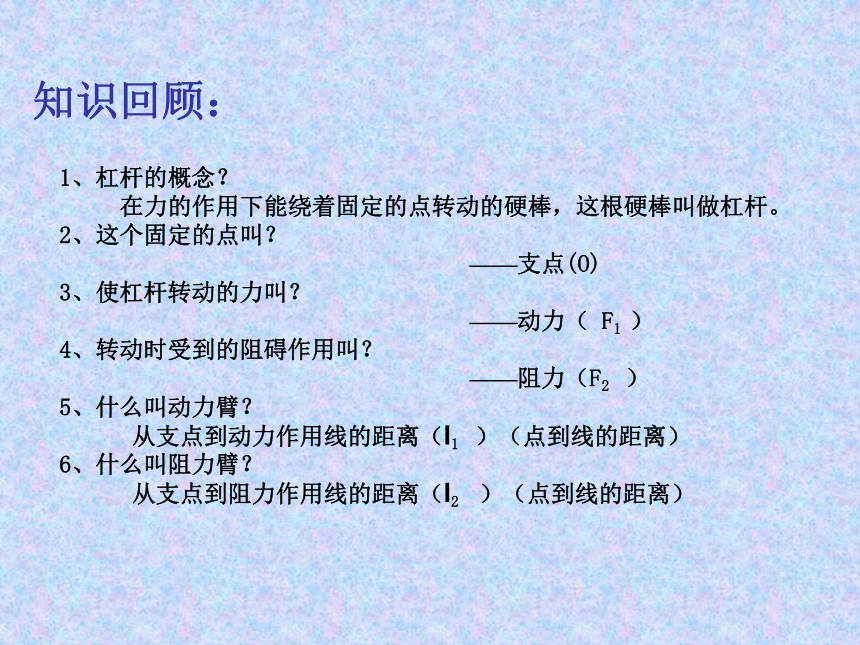

课件26张PPT。2第二课时：杠杆的平衡上泗中学科学组赵云根知识回顾：
1、杠杆的概念？
在力的作用下能绕着固定的点转动的硬棒，这根硬棒叫做杠杆。
2、这个固定的点叫？
——支点(O)
3、使杠杆转动的力叫？
——动力（ F1 ）
4、转动时受到的阻碍作用叫？
——阻力（F2 ）
5、什么叫动力臂？
从支点到动力作用线的距离（l1 ）（点到线的距离）
6、什么叫阻力臂？

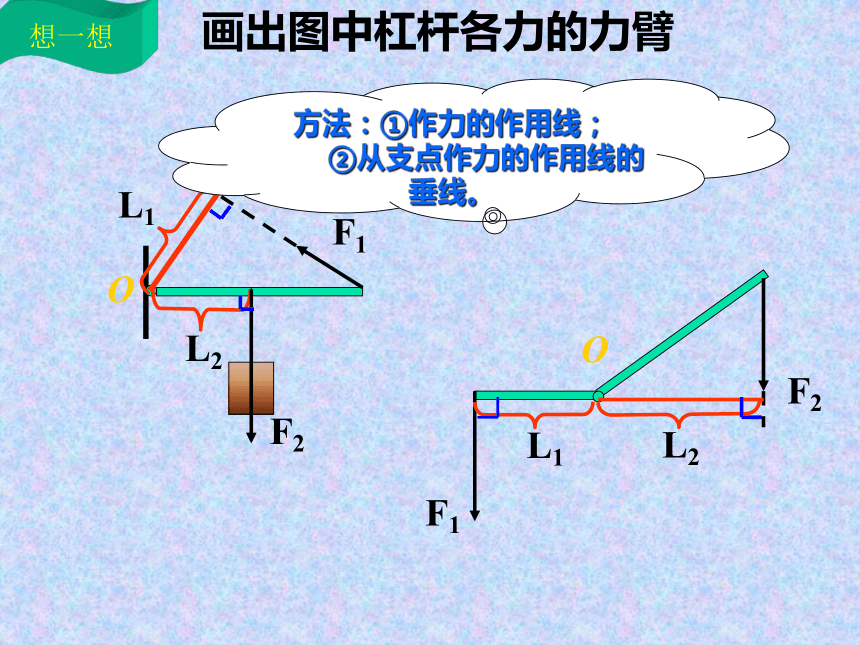

从支点到阻力作用线的距离（l2 ）（点到线的距离）画出图中杠杆各力的力臂F1F2L1L2F1F2L1OL2O想一想方法：①作力的作用线；

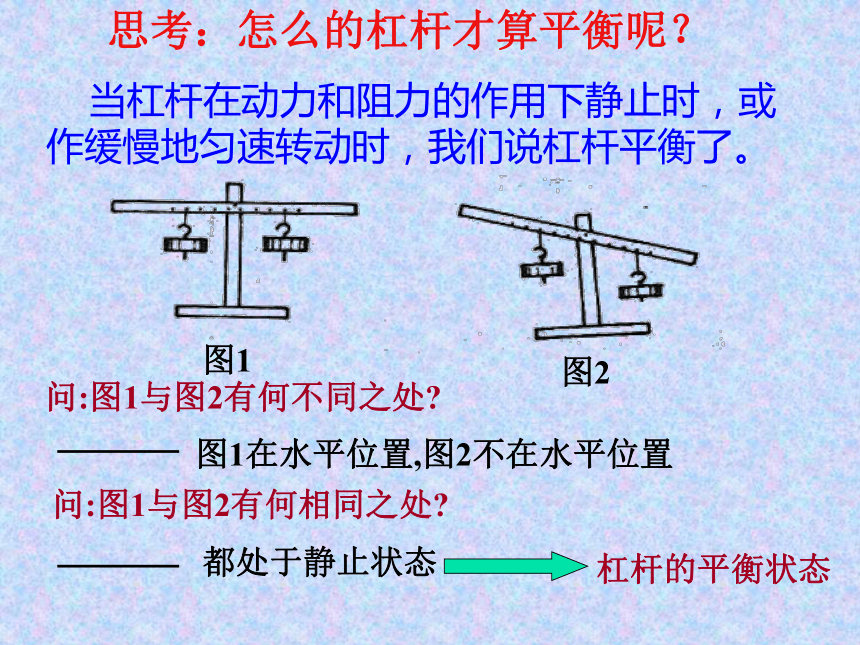

②从支点作力的作用线的垂线。问:图1与图2有何不同之处?问:图1与图2有何相同之处?思考：怎么的杠杆才算平衡呢？ 当杠杆在动力和阻力的作用下静止时，或作缓慢地匀速转动时，我们说杠杆平衡了。思考与讨论★ 杠杆两端装置两只可调节的螺母，能
起什么作用?※ 为什么要求杠杆静止时，在
水平位置呢?归纳结论★作用是调节杠杆自身的平衡※因为这样力臂的数值在杠杆
上就能直接读出或量出。

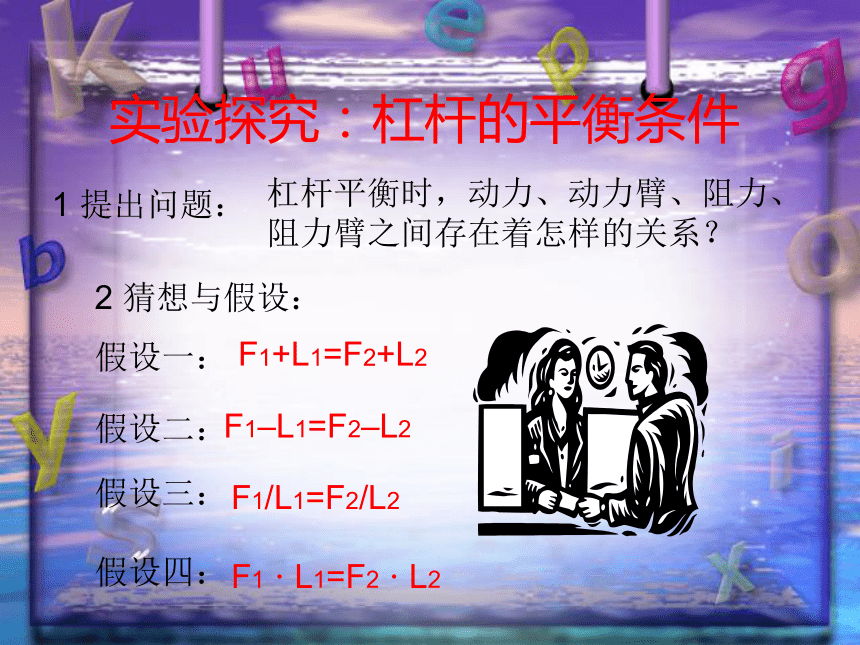

实验探究：杠杆的平衡条件1 提出问题：杠杆平衡时，动力、动力臂、阻力、

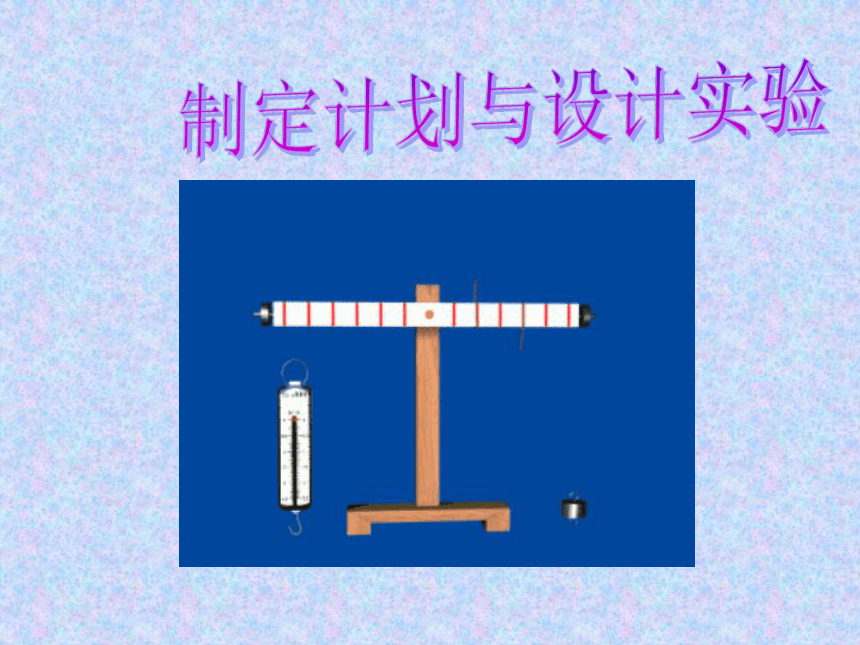

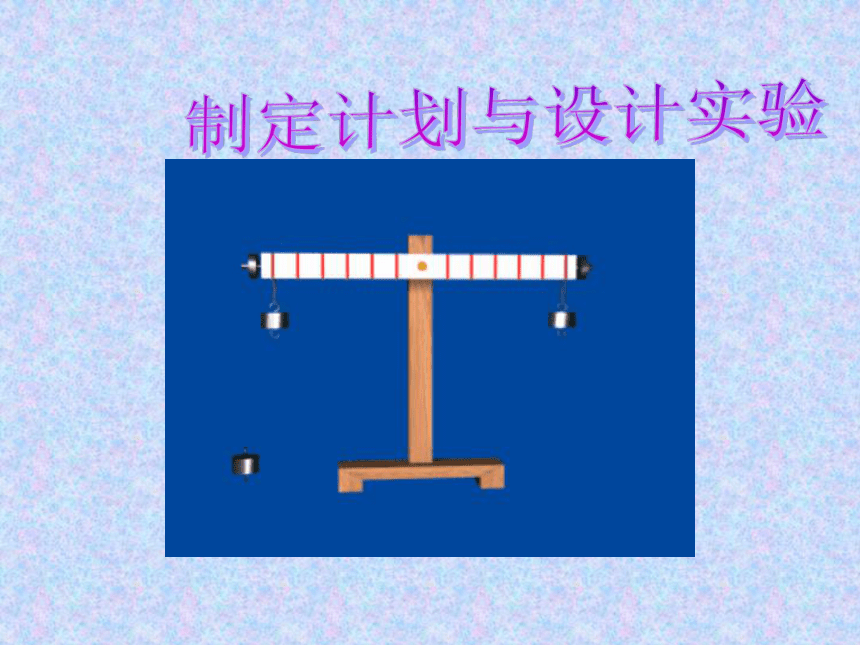

阻力臂之间存在着怎样的关系？2 猜想与假设：假设一：假设二：假设三：假设四：F1+L1=F2+L2F1–L1=F2–L2F1/L1=F2/L2F1 · L1=F2 · L2提问：你还有其他的 假设吗？F12+L12=F22+L22F13+L13=F23+L23 等等制定计划与设计实验制定计划与设计实验
OL1L2F1F2思考：F1L1与F2L2之间有什么样的关系呢？演示实验学生实验把所得数据记录填在下表思考：F1L1与F2L2之间有什么样的关系呢？学生实验杠杆的平衡条件：
　　
动力 X 动力臂＝阻力 X 阻力臂 用字母表示为:F1L1=F2L2 或1。有一根杠杆，动力为1000N，阻力为3000N，
动力臂为1.5m，求：它的阻力臂为多少？已知：F1＝1000N F2＝3000N L1＝1.5m
求　：L2＝？解　：根据杠杆的平衡条件：
　　　F1L1＝F2L2
　　　L2＝F1L1 / F2
=(1000N X 1.5m) / 3000N
=0.5m
答 ：它的阻力臂为0.5m.想一想2。一根轻质扁担长1.8m，前后两端分别挂上
重600N和200N的货物，问：人肩应挑在离前端
多远处才能使扁担平衡？分析：人肩挑处是
扁担的支点O，前
后两货物的重分别
为动力和阻力，要
求的肩处离前端的
距离是动力臂。F1=G1＝600NF2=G2＝200N想一想OL1L2L=1.8m已知：L = 1.8m F1＝ 600N　　
F2＝200N
求　：L1=?
解　：根据L1＋L2＝1.8m得出
　　　L2=1.8m－L1－－－－－（1）
根据杠杆的平衡条件：
　　　F1L1＝F2L2
　　　将（1）代入得
　　　600N X L1＝200N X (1.8m－L1）
　　　解之得：L1=0.45m
答 ：人肩应挑在离前端0.45m处才能使扁 　　担平衡。
3。如果已知弹簧测力计对杠杆拉力的力臂与钩码对杠杆拉力的力臂之比为7﹕3，弹簧测力计读数是4．2N，杠杆自重忽略不计，那么钩码多重？F1/F2==l2/l1 F11l==F2l2l2l14。如图：有一根粗细均匀的1m 长的木棒放在墙角，垂直作用在木棒上的力F使木棒与地面成600的角，已知木棒重力为G，求F的大小？F4.右图6为人的上肢图解，此时手托着质量为1千克的物体, 则肱二头肌收缩时所承受的力为（ ）
A.小于9.8牛顿 B.大于9.8牛顿
C.等于9.8牛顿 D.等于1千克 B图6 5．如图7所示,某同学在做俯卧撑运动。可将他视为一个杠杆。他的重心在A点,重力为500牛,那么他将身体撑起，双手对地面的压力至少＿＿＿ 。若他在1分钟内做了30个俯卧撑，每次肩部上升的距离均为0.4米，则他的功率至少为＿＿＿瓦。图7 300牛606、如图８所示，在距杠杆左端２０厘米的Ｂ外挂有６００牛的重物。要使杠杆平衡，需要在距Ｂ点６０厘米的Ａ处，至少加▁▁▁▁牛的力，且力的方向为▁▁▁▁▁。已知：Ｆ２＝６００牛， Ｌ２＝２０厘米，Ｌ１＝（２０＋６０）厘米＝８０厘米。求：F1∴Ｆ１＝Ｆ２ ＝ ×６００牛＝１５０牛
由Ｆ１·Ｌ１＝Ｆ２·Ｌ２150竖直向上7、如图９所示，水平放置的长２米的杠杆左端受竖直向下的力Ｆ1＝１００牛，右端受竖直向下的力Ｆ２＝３００牛，为了使杠杆平衡，支点Ｏ与杠杆左端的距离应为（ ）。
Ａ．０．５米 B．１．０米
Ｃ．１．５米 Ｄ．０．６７米C8、图10为锅炉保险阀门，受蒸汽推压的阀门的底面积为S=10厘米2，OA:AB=1:3，若锅炉能承受的最大压强是6×105帕，则在B处应挂多重的重物？F内=P·S=10 ×10-4 ×6×105=600N 由OA·F1=O·F2得答：在B处应挂125牛的重物。
F外=P·S=1×105×10 ×10-4=100NF=F内－ F外=500N9、如图１１所示，Ａ端挂有重为Ｇ１的物体，Ｂ端挂有重为Ｇ２的物体，
ＯＡ＞ＯＢ，此时杠杆处于平衡状态，现将Ｇ１、Ｇ２的悬点都向里侧（支点Ｏ）移动，且移动的距离Ｌ０相等，则杠杆将（ ）。
Ａ．杠杆仍平衡
Ｂ．Ａ端下降
Ｃ．Ｂ端下降
Ｄ．无法判断
A2
知识回顾：
1、杠杆的概念？
在力的作用下能绕着固定的点转动的硬棒，这根硬棒叫做杠杆。
2、这个固定的点叫？
——支点(O)
3、使杠杆转动的力叫？
——动力（ F1 ）
4、转动时受到的阻碍作用叫？
——阻力（F2 ）
5、什么叫动力臂？
从支点到动力作用线的距离（l1 ）（点到线的距离）
6、什么叫阻力臂？
从支点到阻力作用线的距离（l2 ）（点到线的距离）
3。如果已知弹簧测力计对杠杆拉力的力臂与钩码对杠杆拉力的力臂之比为7﹕3，弹簧测力计读数是4．2N，杠杆自重忽略不计，那么钩码多重？
4。如图：有一根粗细均匀的1m 长的木棒放在墙角，垂直作用在木棒上的力F使木棒与地面成600的角，已知木棒重力为G，求F的大小？
2
知识回顾：
1、杠杆的概念？
在力的作用下能绕着固定的点转动的硬棒，这根硬棒叫做杠杆。
2、这个固定的点叫？
——支点(O)
3、使杠杆转动的力叫？
——动力（ F1 ）
4、转动时受到的阻碍作用叫？
——阻力（F2 ）
5、什么叫动力臂？
从支点到动力作用线的距离（l1 ）（点到线的距离）
6、什么叫阻力臂？
从支点到阻力作用线的距离（l2 ）（点到线的距离）
3。如果已知弹簧测力计对杠杆拉力的力臂与钩码对杠杆拉力的力臂之比为7﹕3，弹簧测力计读数是4．2N，杠杆自重忽略不计，那么钩码多重？
4。如图：有一根粗细均匀的1m 长的木棒放在墙角，垂直作用在木棒上的力F使木棒与地面成600的角，已知木棒重力为G，求F的大小？
同学们再见
