认识简单的机械第二课时[上学期]

课件26张PPT。杠杆的应用1. 什么是杠杆的平衡状态？ 当杠杆在动力和阻力的作用下静止时，或作匀速转动时，我们说杠杆平衡了。复习:2. 杠杆两端有两只可调节的螺母，能

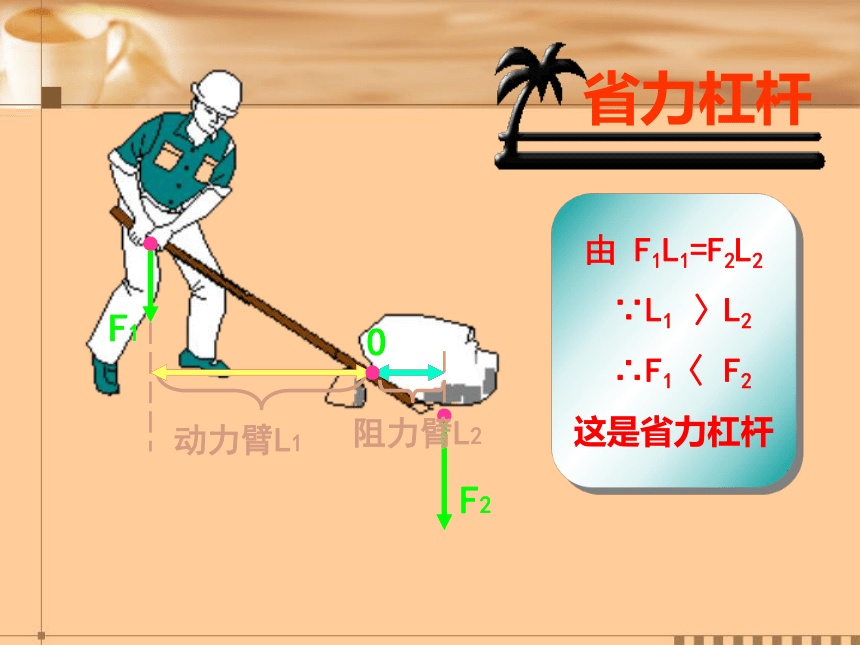

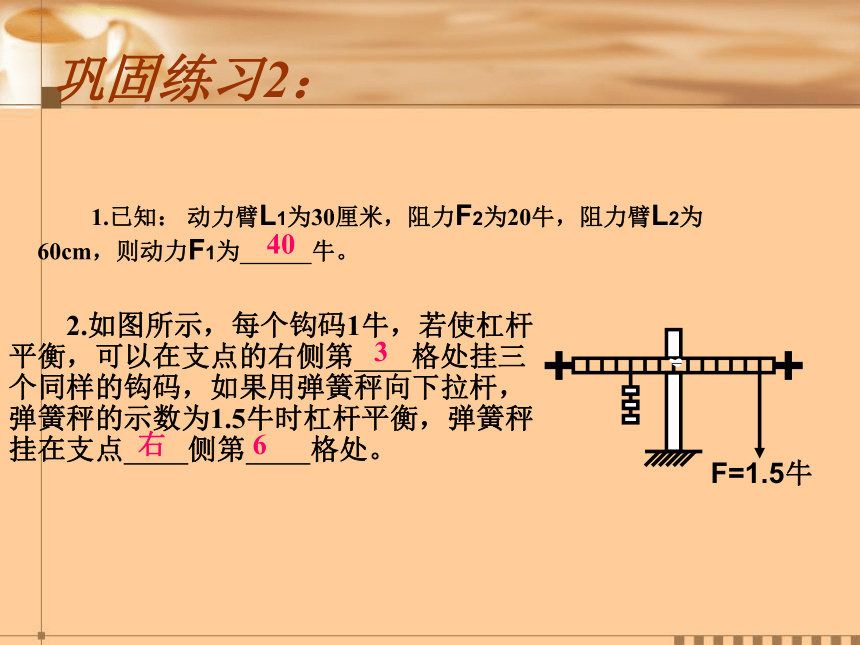

起什么作用?3. 为什么要求杠杆静止时，在水平位置呢?作用:调节杠杆自身的平衡为了直接读出力臂的值。４．杠杆的平衡条件是什么？F1·l1=F2·l2巩固练习2： 2.如图所示，每个钩码1牛，若使杠杆平衡，可以在支点的右侧第 格处挂三个同样的钩码，如果用弹簧秤向下拉杆，弹簧秤的示数为1.5牛时杠杆平衡，弹簧秤挂在支点 侧第 格处。 1.已知： 动力臂L1为30厘米，阻力F2为20牛，阻力臂L2为60cm，则动力F1为 牛。40右6F=1.5牛3 思考与讨论1.你能说出“小小称砣能压千斤”的道理吗?2.你知道拧松生锈的螺帽要用一段水管套在板手柄上的道理吗?F1F2动力臂L1阻力臂L2由 F1L1=F2L2
∵L1 〉L2
∴F1〈 F2

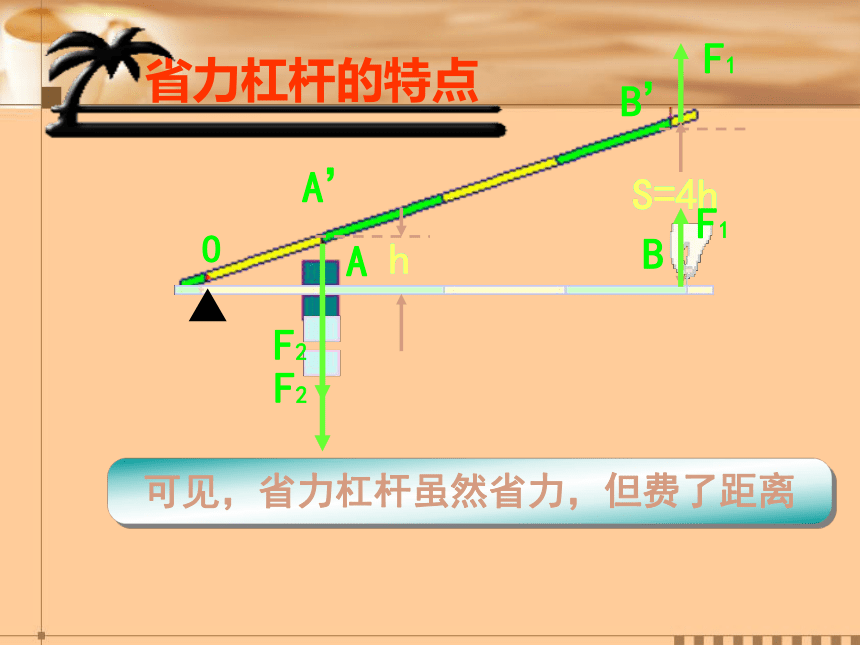

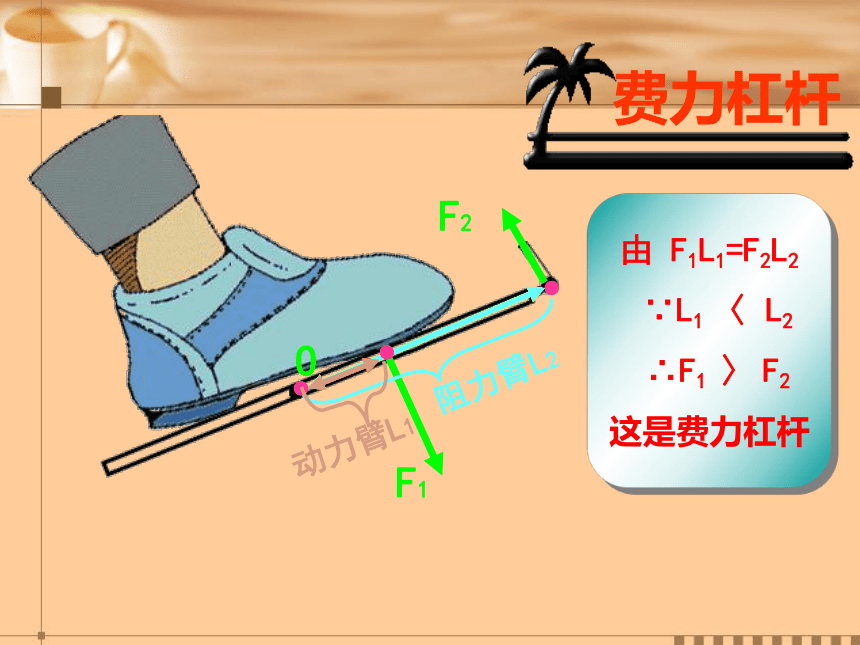

这是省力杠杆hS=4h可见，省力杠杆虽然省力，但费了距离省力杠杆的特点省力杠杆F2F1动力臂L1阻力臂L2由 F1L1=F2L2
∵L1 〈 L2
∴F1 〉 F2

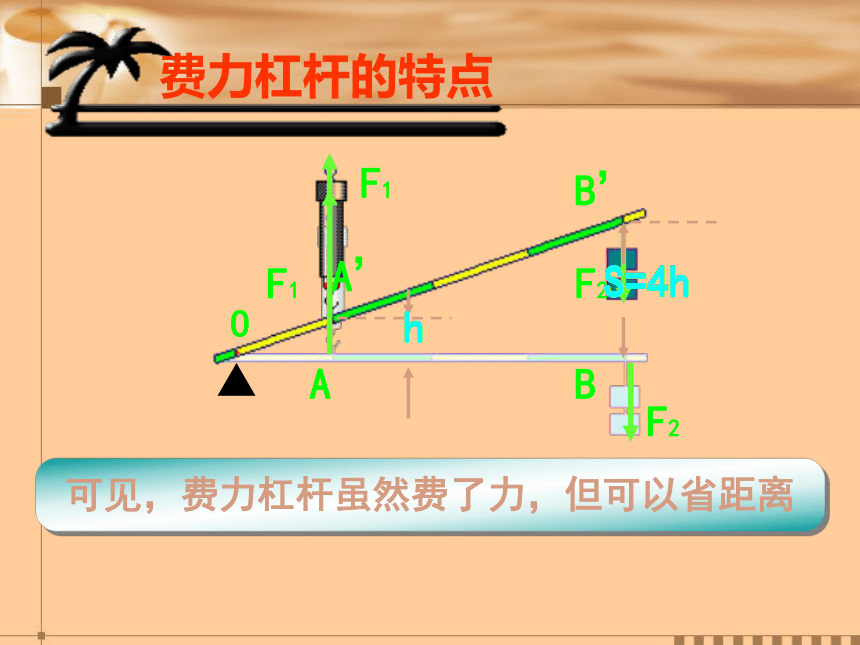

这是费力杠杆hS=4h可见，费力杠杆虽然费了力，但可以省距离费力杠杆的特点费力杠杆F2F1动力臂L1阻力臂L2由 F1L1=F2L2
∵L1 = L2
∴F1 = F2

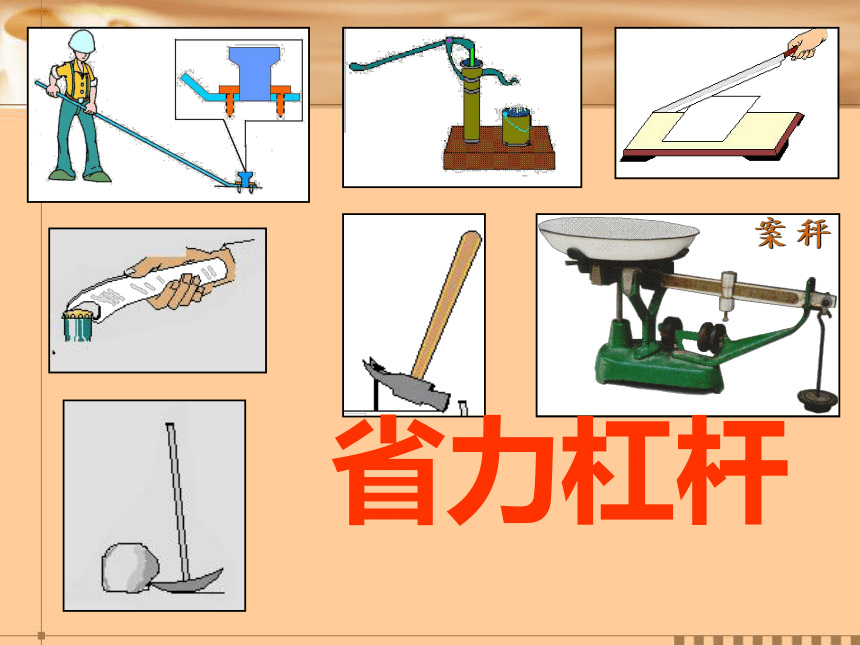

这是等臂杠杆等臂杠杆不省力，也不省距离归纳L1>L2
F1(动力<阻力)L1F1>F2
(动力>阻力)L1=L2
F1=F2
(动力=阻力)小结省力杠杆的特点
A 动力臂大于阻力臂
B 省力但是费距离
费力杠杆的特点
A 动力臂小于阻力臂
B 费力但是省距离
等臂杠杆的特点
A 动力臂等于阻力臂
B 不省力也不省距离给下列杠杆分类1.铡 刀L1＞L2省力2.羊角锤L1＞L2省力3.铁锹费力 L1＜L24.钓鱼杆费力5.天平 L1＜L2 L1 = L2不省力,也不费力1.两个力作用在杠杆两端使杠杆平衡,则( )
A.这两个力的大小必须相等
B.这两个力的力臂长必须相等
C.力臂较长的那个力比较大
D.力臂较长的那个力比较小
2.要使右图杠杆保持平衡,
最省力的方向是( )
课后练习ABCDoDA
4.把重为4N和12N的物体分别挂在杠杆的两端,杠杆平衡时,两端的长度之比是＿＿＿＿.5、各式各样的剪刀都是一对杠杆．要剪开较硬的物体，使用哪种剪刀最合适?　( )A．?????B．????C．????D．3:1B在下列工具中省力的是哪一组（ ）
A. 铡刀、汽车上的刹车闸、羊角锤起钉子；
B. 镊子、钓鱼杆、剪子；
C. 铡刀、天平、钓鱼杆；
D. 镊子、汽车上的刹车闸、钓鱼杆。练习一ABCDA练习二下列说法中哪些是正确的（ ）
A. 使用杠杆一定会省力；
B. 省力杠杆的动力臂一定小于阻力臂；
C. 动力臂是支点到动力作用点的距离；
D. 等臂杠杆不省力也不省距离。BCD图中的等臂杠杆处于水平位置并静止，B端绳子的拉力F与A端重力G相比（ ）
A. F=G；
B. F〈 G；
C. F 〉G；
D. 无法比较。练习三提示ABCD图中的等臂杠杆处于水平位置并静止，B端绳子的拉力F与A端重力G相比（ ）
A. F=G；
B. F〈 G；
C. F 〉G；
D. 无法比较。练习三ABCD先画出力臂，
再进行判断AOBCF2F18、如图所示，用撬棒撬石头，手握在撬棒的末端B端，其中AO＝0.1米，AB＝1米，OC＝0.7米，其中F2为500牛，求在B端F1要用多少向下的力才能撬起石头？
作用在B点的力最小为几牛？小资料人体内的杠杆 点一下头或抬一下头是靠杠杆的作用(见图)，杠杆的支点在脊柱之顶，支点前后各有肌肉，头颅的重量是阻力。支点前后的肌肉配合起来，有的收缩有的拉长配合起来形成低头仰头，从图里可以看出来低头比仰头要省力。小资料人体内的杠杆 当曲肘把重物举起来的时候，手臂也是一个杠杆(如图)。肘关节是支点，支点左右都有肌肉。这是一种费力杠杆，举起一份的重量，肌肉要化费6倍以上的力气，虽然费力，但是可以赢得速度。小资料人体内的杠杆 当你把脚尖翘起来的时候，是脚跟后面的肌肉在起作用，脚尖是支点，体重落在两者之间。这是一个省力杠杆(如图)，肌肉的拉力比体重要小。而且脚越长越省力。小资料人体内的杠杆 如果你弯一下腰，肌肉就要付出接近1200牛顿的拉力。这是 由于在腰部肌肉和脊骨之间形成的杠杆也是一个费力杠杆（如图)。 所以在弯腰提起立物时，正确的姿式是尽量使重物离身体近一 些。以避免肌肉被拉伤。
