简单机械复习[下学期]

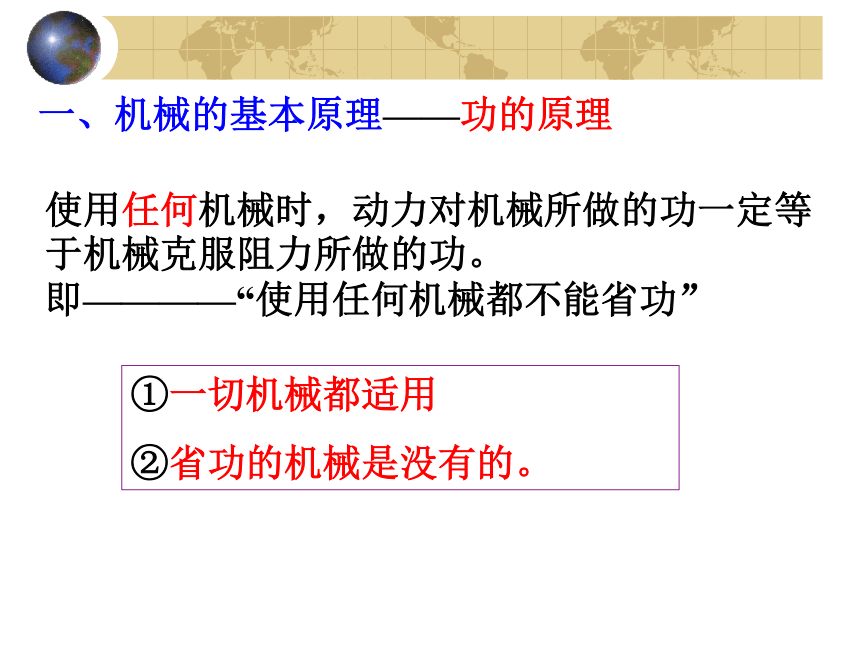

课件14张PPT。B、简单机械一、机械的基本原理——功的原理使用任何机械时，动力对机械所做的功一定等于机械克服阻力所做的功。 即————“使用任何机械都不能省功”①一切机械都适用

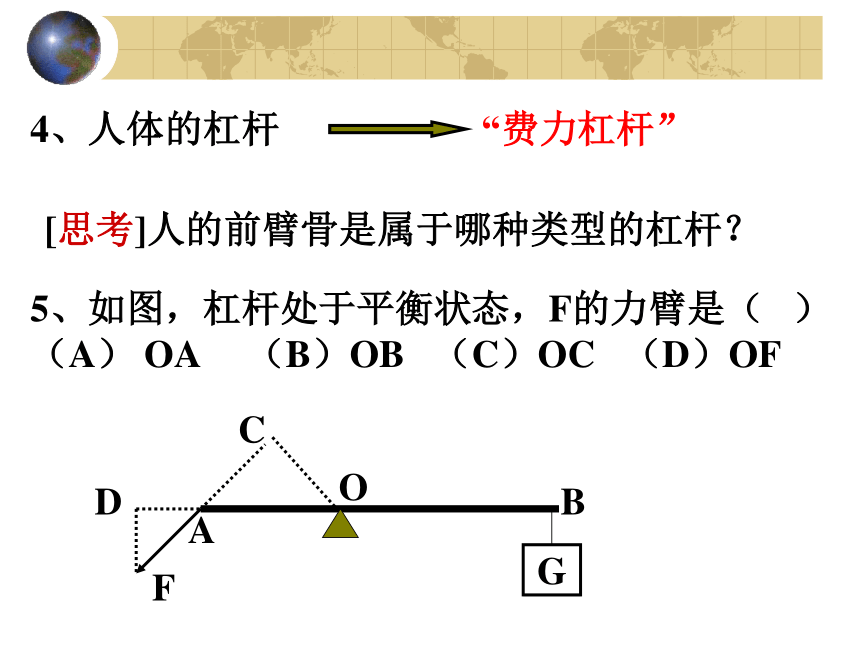

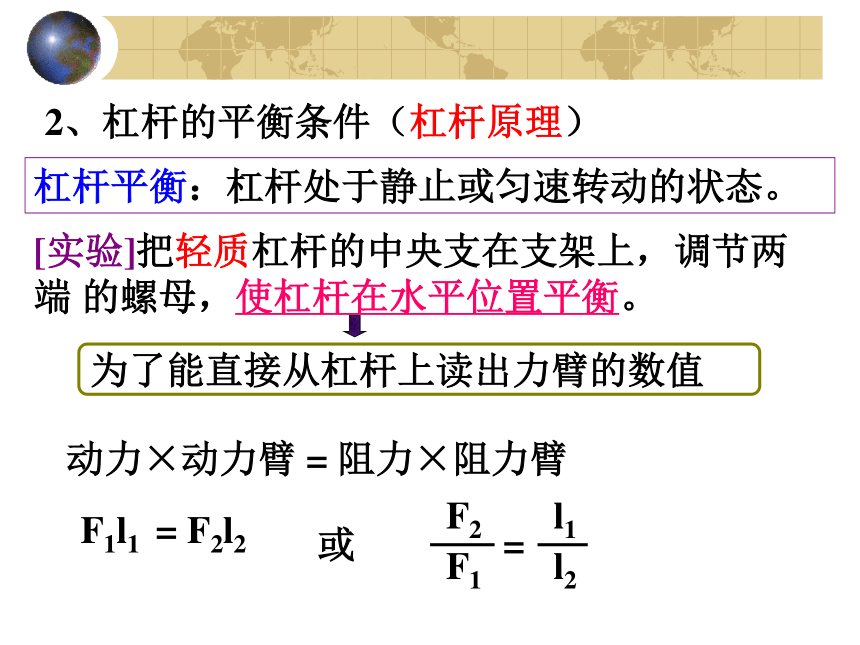

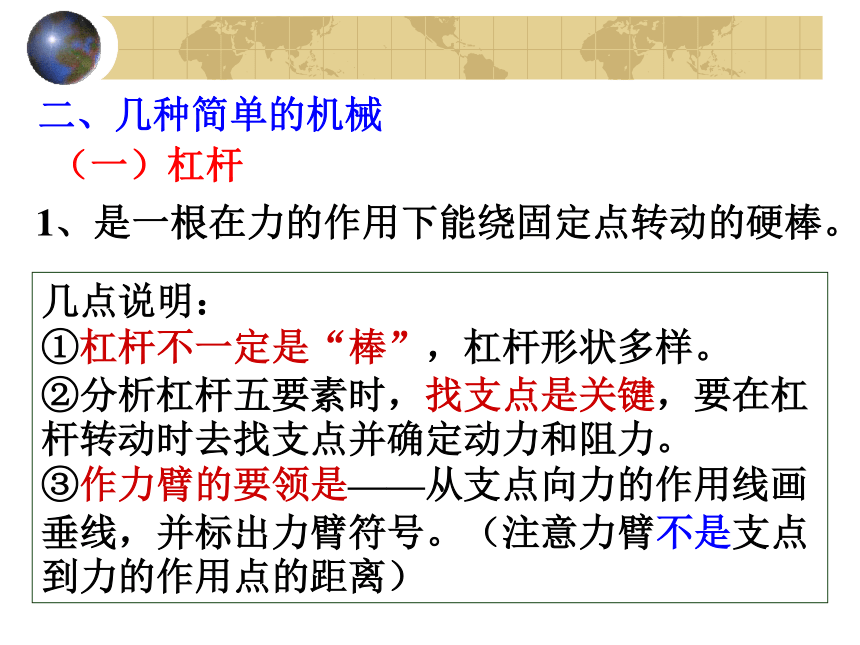

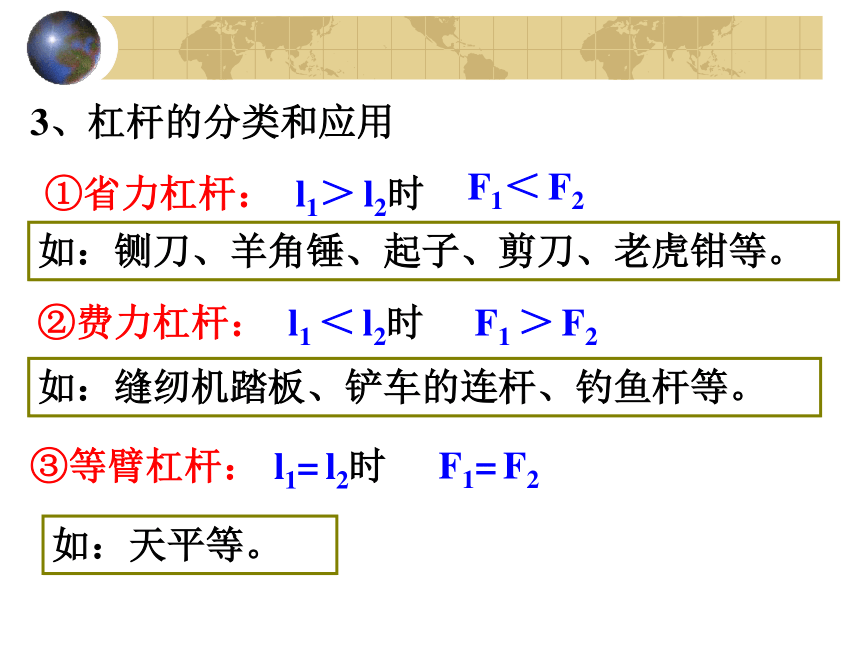

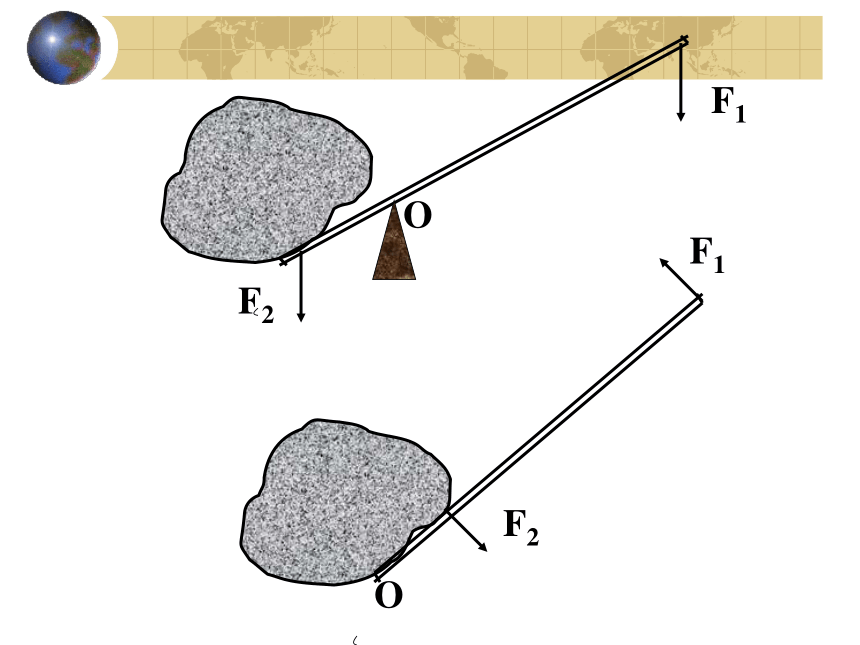

②省功的机械是没有的。二、几种简单的机械1、是一根在力的作用下能绕固定点转动的硬棒。（一）杠杆几点说明： ①杠杆不一定是“棒”，杠杆形状多样。 ②分析杠杆五要素时，找支点是关键，要在杠杆转动时去找支点并确定动力和阻力。 ③作力臂的要领是——从支点向力的作用线画垂线，并标出力臂符号。（注意力臂不是支点到力的作用点的距离）2、杠杆的平衡条件（杠杆原理）杠杆平衡：杠杆处于静止或匀速转动的状态。动力×动力臂 = 阻力×阻力臂F1l1 = F2l2或[实验]把轻质杠杆的中央支在支架上，调节两端 的螺母，使杠杆在水平位置平衡。 为了能直接从杠杆上读出力臂的数值F2F2F1F1OO3、杠杆的分类和应用①省力杠杆：②费力杠杆：③等臂杠杆：l1＞ l2时F1＜ F2如：铡刀、羊角锤、起子、剪刀、老虎钳等。l1 ＜ l2时l1= l2时F1 ＞ F2F1= F2如：缝纫机踏板、铲车的连杆、钓鱼杆等。如：天平等。4、人体的杠杆[思考]人的前臂骨是属于哪种类型的杠杆？“费力杠杆”5、如图，杠杆处于平衡状态，F的力臂是（ ）（A） OA （B）OB （C）OC （D）OF（二）滑轮1、定滑轮：使用时，转轴固定不动的滑轮。①特点：使用定滑轮不能省力，但可以改变力的方向。②定滑轮实质：“等臂杠杆”。l1= l2 F1= F22、动滑轮：使用时，轴与重物一起移动的滑轮。①特点：使用动滑轮可以省力一半，但不能改变力的方向。②动滑轮实质：“动力臂是阻力臂两倍的杠杆”。l1=2 l2 F1= ? F2①特点：使用滑轮组时，重物和动滑轮的总重力由几段绳子承担，提起重物所用的力就是总重力的几分之一。（一般不考虑摩擦）3、滑轮组：定滑轮和动滑轮组合在一起使用。②判断绳子段数，一定要看清动滑轮上共有几段绳子，即只有动滑轮上的绳子才承担总重。1、斜面也是一种常见的简单机械。2、斜面省力的原理：Fl = Gh3、斜面长是斜面高的几倍，所用的推力就是物体重的几分之一。（不考虑摩擦）4、要使物体升高相同的高度，斜面越长越省力。（三）斜面三、机械效率1、有用功：机械克服有用阻力所做的功。2、额外功：机械克服摩擦等额外阻力所做的功。3、总功 = 有用功 + 额外功4、机械效率：有用功跟总功的比值。[简介常见机械的效率]： 滑轮组 50%—70% 起重机40%—50% 抽水机60%—80%
因此，使用机械时，总要充分发挥机械设备的作用，减小额外功以提高机械效率。
