5-2-2其他几种简单机械[上学期]

课件9张PPT。第五章

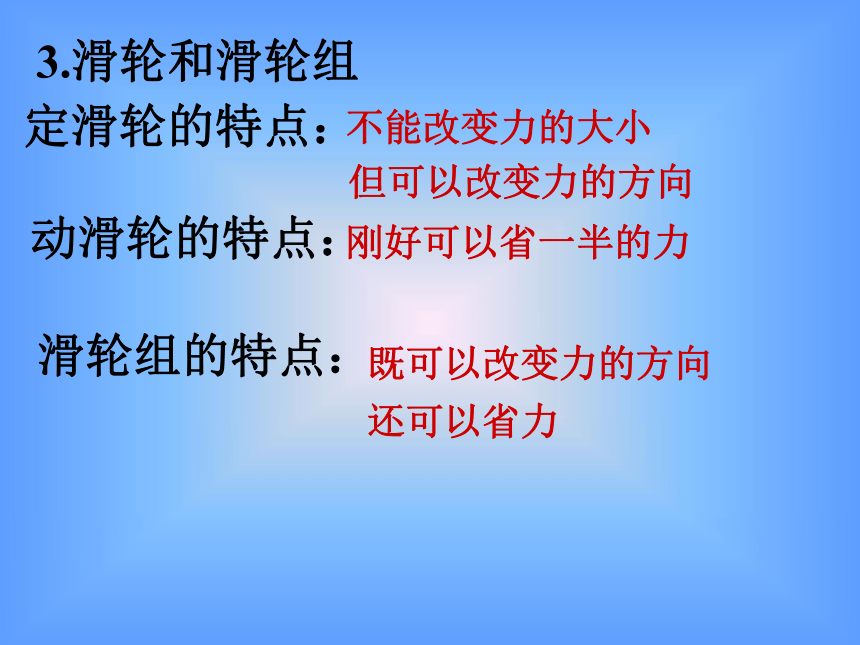

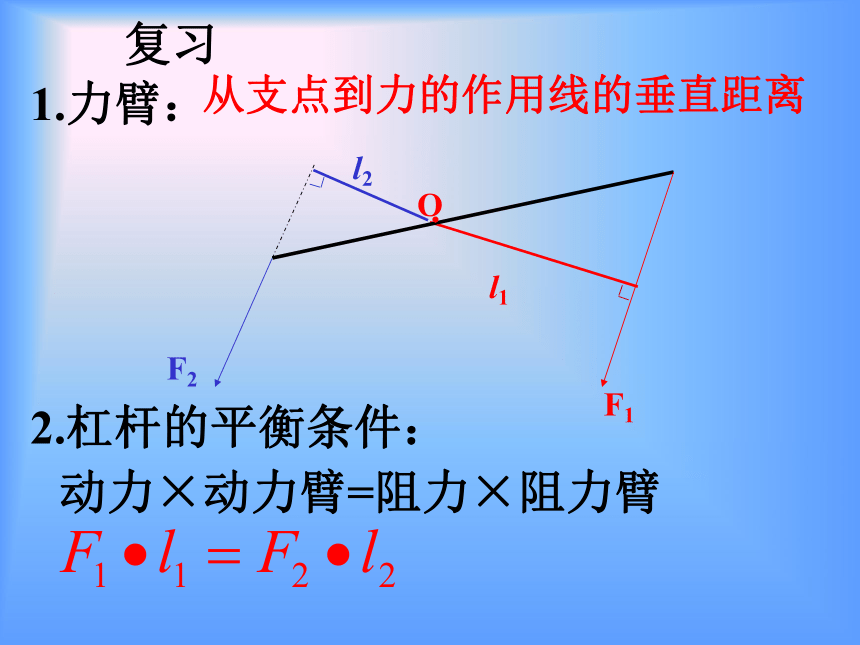

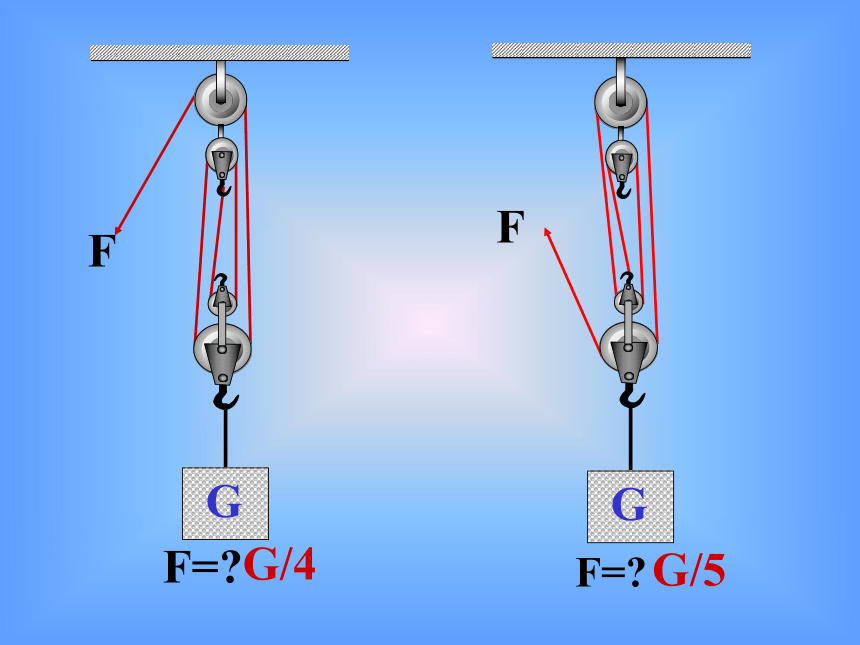

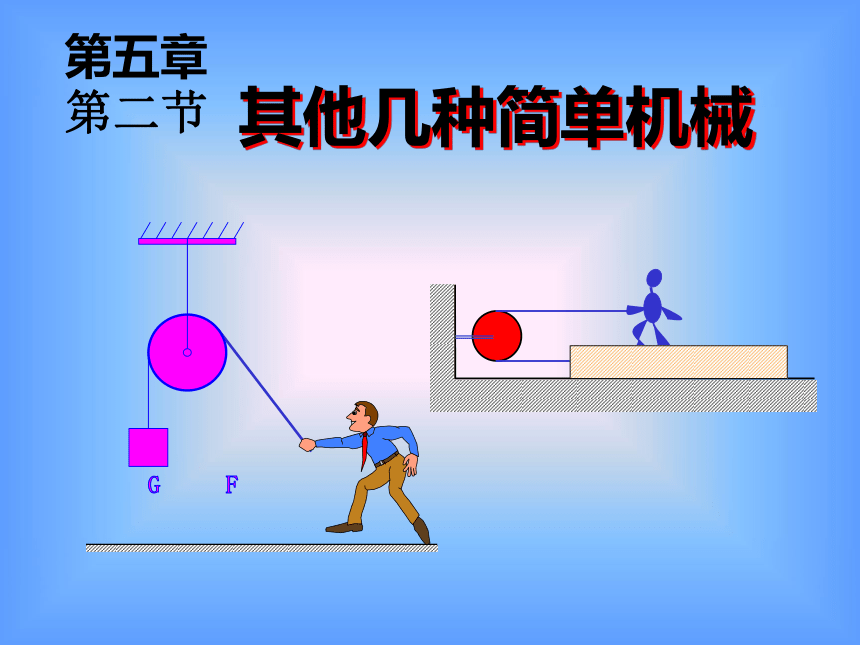

第二节其他几种简单机械复习1.力臂：从支点到力的作用线的垂直距离2.杠杆的平衡条件：动力×动力臂=阻力×阻力臂l1l23.滑轮和滑轮组定滑轮的特点：不能改变力的大小但可以改变力的方向动滑轮的特点：刚好可以省一半的力滑轮组的特点：既可以改变力的方向还可以省力G/4G/5例：某人现在要提升4000牛的重物，但他最多只能有700牛的拉力，请你设计一个滑轮组来完成上述任务GF=?GF=?例：某人现在要提升4000牛的重物，但他最多只能有700牛的拉力，请你设计一个滑轮组来完成上述任务将人和木板看作一个整体F1F1F2解：如图所示F2=2F1F2+2F1=G人+G木4F1=G人+G木F1=（G人+G木）/4=800N/4=200NG人F1F支F支＋F1=G人F支=G人－F1= 600N－ 200N=400N人对木板的压力与木板对人的支持力大小相等即：F压=400N1）物体重G1=800N，不计动滑轮的重力求人的拉力F=？2）物体重G1= 800N，每个动滑轮的重力为G2=20NG1
