简单机械复习[上学期]

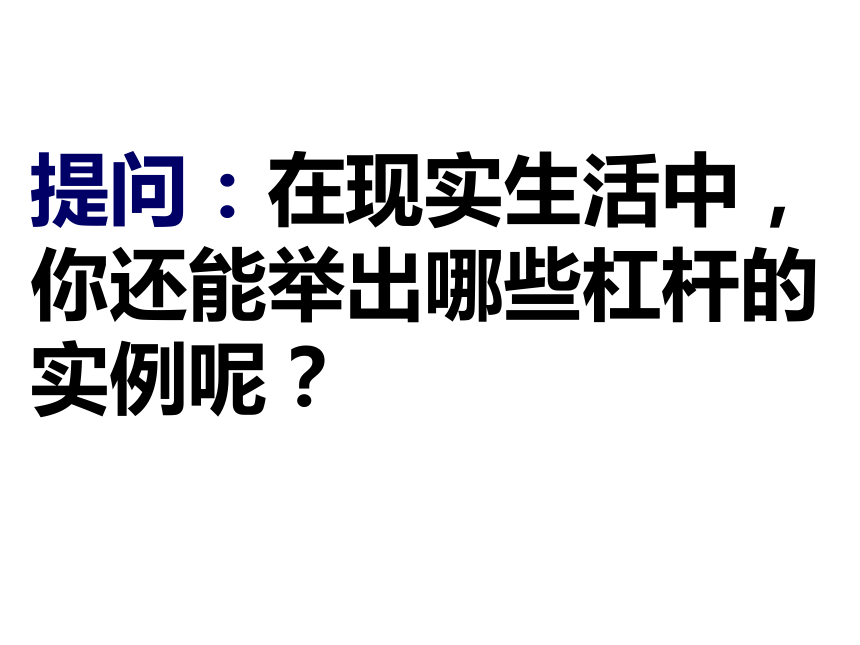

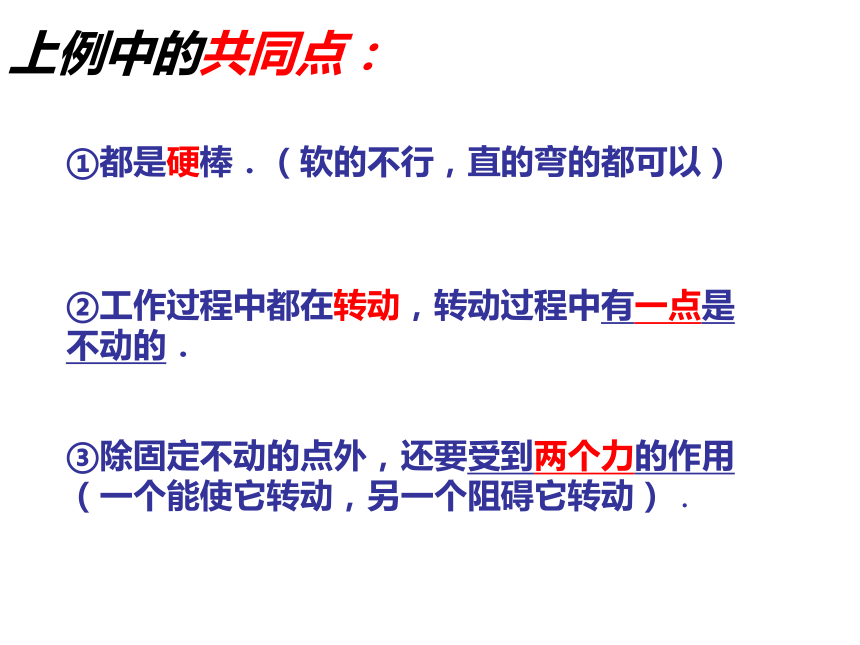

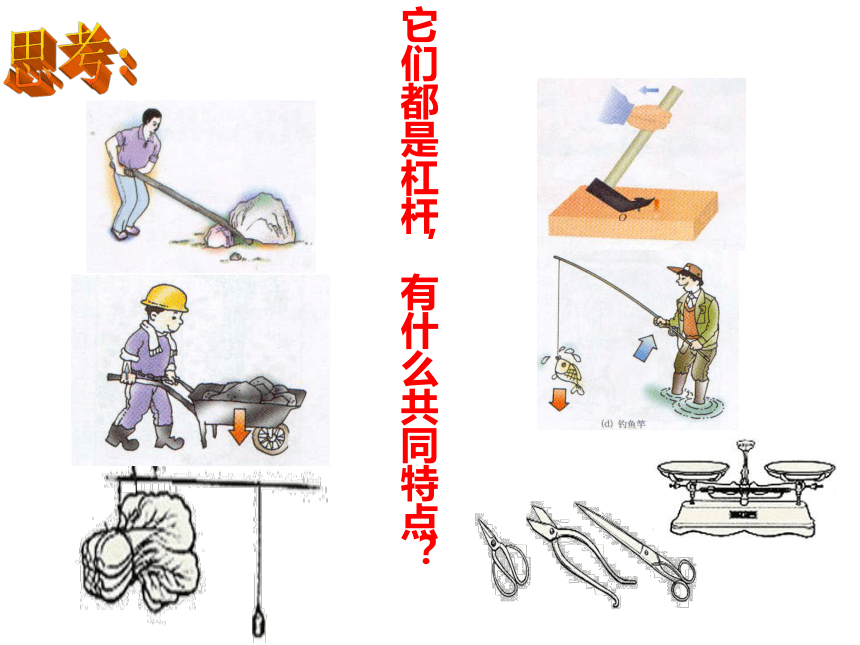

课件25张PPT。简单机械中国古代对杠杆也有广泛的使用提问：在现实生活中，你还能举出哪些杠杆的实例呢？它们都是杠杆，有什么共同特点？思考：①都是硬棒．（软的不行，直的弯的都可以）②工作过程中都在转动，转动过程中有一点是不动的．

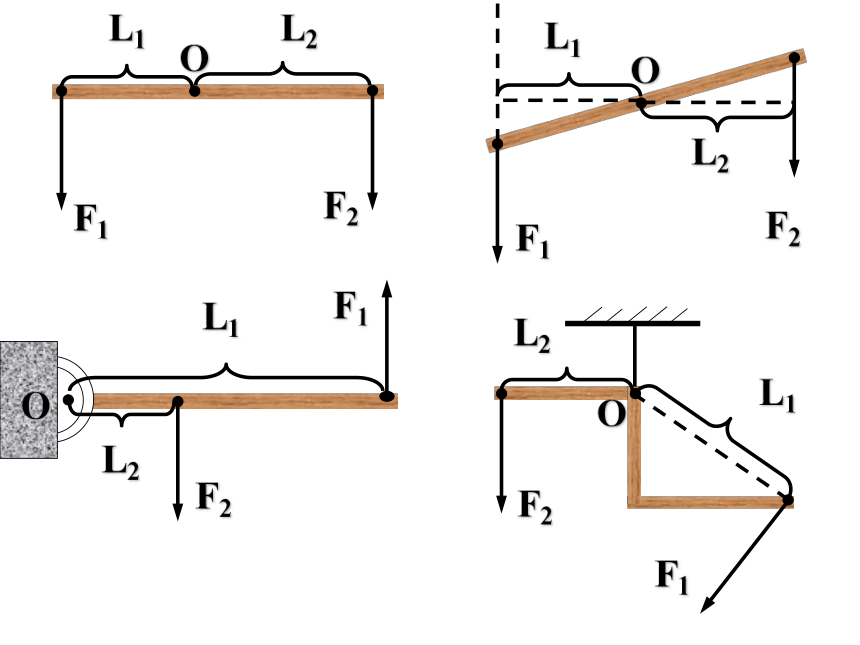

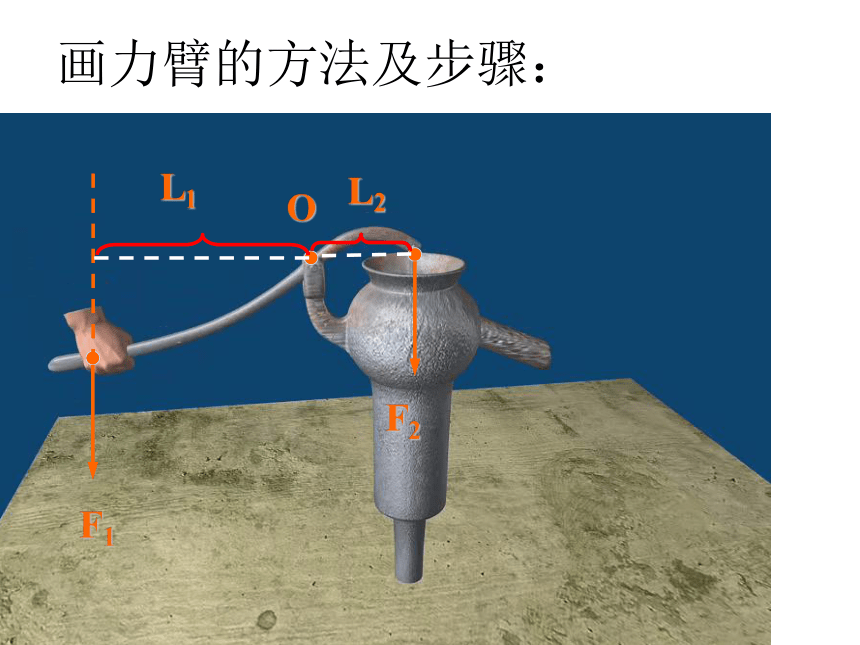

③除固定不动的点外，还要受到两个力的作用（一个能使它转动，另一个阻碍它转动）．画力臂的方法及步骤：OF1F2L1L2OF1F2L1L2F1F2F2L1L2L1L2F1F2L2L1OOOF1人体中的杠杆F1F2o杠杆在什么条件下平衡？杠杆平衡条件：
动力×动力臂＝阻力×阻力臂F1·L1=F2·L2 动力臂是阻力臂的几倍动力就是阻力的几分之一。据2001年6 月23日杭州日报报导：杭州一位物理老师在动物园用小小弹簧秤称出了大象的质量。现代曹冲称象·O现代曹冲称象若当时这位物理老师调整的杠杆动力臂为4米,阻力臂为10厘米,弹簧秤示数为100牛,则称出的大象重力约多大?L1>L2
F1(动力<阻力)L1F1>F2
(动力>阻力)L1=L2
F1=F2
(动力=阻力)杠杆的分类: 省力
费距离
省距离
费力
既不省力也不省距离 1、在下列工具中，属于费力杠杆的是：________；属于省力杠杆的是：________。①镊子 ②铡刀 ③钓鱼竿 ④剪铁皮的剪刀 ⑤起钉子的羊角锤 ⑥开瓶盖的起子 ⑦理发用的剪刀 2、园艺师傅合剪刀修剪树枝时，常把树枝尽量往剪刀轴靠近，这样做的目的是为了（ ）
A、增大阻力臂，减小动力移动的距离
B、减小动力臂，减小动力移动的距离
C、增大动力臂，省力 D、减小阻力臂，省力① ③ ⑦② ④ ⑤ ⑥D 4、用扳手拧生锈的螺母时工人师傅常在扳手柄 上再套一节管子，这样就比较容易地拧下螺母，这是因为（ ）
A、套上的管子较重，可以省些力
B、套上的管子较粗，使用比较方便
C、套上管子后可以用较大的力
D、套上管子后可增大力臂D 3、用一把镊子夹取物体，手压在B
处，如图。镊子作为杠杆，支点在
____处，它是______杠杆。
（填“省力”、“费力”或“等臂”）
A费力问题：利用一只滑轮来提升物体，你有几种方法？定滑轮1:定滑轮实际上就是等臂杠杆。A：支点在轴心O处。B：动力臂l1等于阻力臂l22:拉力大小始终等于重物的重力大小。3：拉力的方向与重物移动的方向相反结论：使用定滑轮不省＿＿＿＿，但可以改变施力的＿＿＿。力F＝G方向动滑轮A:支点在边缘O处B：动力臂l1为阻力臂l2的2倍。1：动滑轮实质是动力臂为阻力臂2倍的杠杆。2：在上述情况下，动力是阻力的1/23：拉力的方向与重物的移动方向相同。结论：使用动滑轮可以＿＿＿，但不能改变施力的＿＿＿。省力方向滑轮组的特点由一个定滑轮和一个动滑轮组成的滑轮组n=2n=2n=3巩固练习：1：如下图(a)所示，物体B重100N，在力F作用下匀速上升时，F应等于＿＿＿N。（不计摩擦）2: 如上图(b)所示,物体A重为100N,挂重物的钩子承受的拉力是＿＿N.人匀速拉绳子的力是＿＿N（动滑轮自重不计）10010050
3、用10牛的拉力提起重40牛的物体，可能是应用下列简单机械中的哪一种（ ）
A、定滑轮 B、动滑轮 C、杠杆
D、一个动滑轮和一个定滑轮的滑轮组
4、如图，重为500牛的重物与地面的摩擦力是100牛，为了使物体匀速移动，
必须在绳子的一端施加多大
的力？（忽略绳子和滑轮的重量，
滑轮是光滑的，不计摩擦力）C5.如图是锅炉上的安全阀，当阀门受到蒸气压强超过安全值时，阀门被顶开，蒸气跑出一部分，使锅炉内蒸气压减小（杠杆自重不计）。阀门的面积是3厘米2，要保持锅炉内的蒸气压强是1.2×105帕，试问应将多重的物体挂在杠杆的A端？OB=5厘米，OA=60厘米OBＡ
