电功和电功率[上学期]

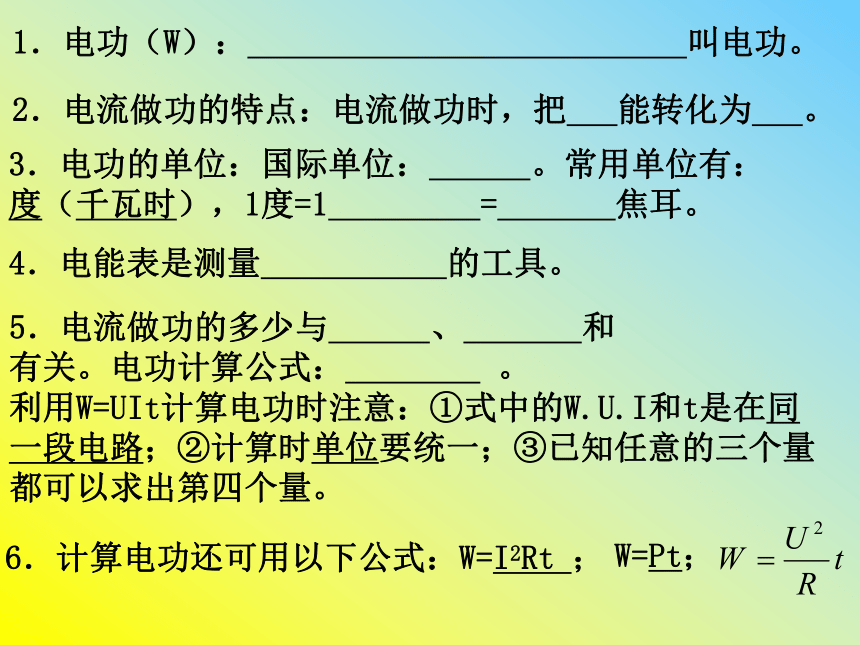

课件26张PPT。初三物理电学专题复习电功和电功率1．电功（W）： 叫电功。2．电流做功的特点：电流做功时，把 能转化为 。3．电功的单位：国际单位： 。常用单位有：度（千瓦时），1度=1 = 焦耳。4．电能表是测量 的工具。5．电流做功的多少与 、 和 有关。电功计算公式： 。

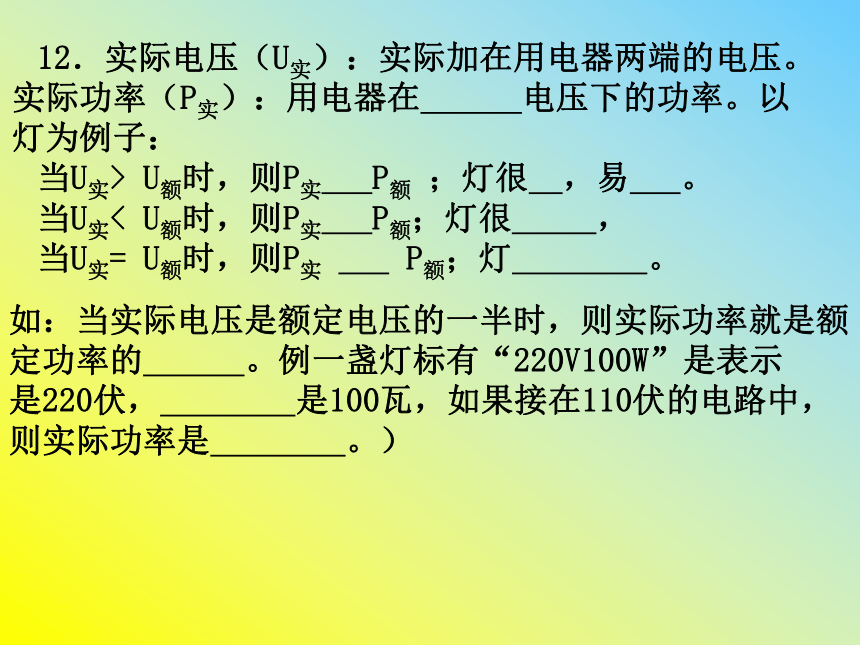

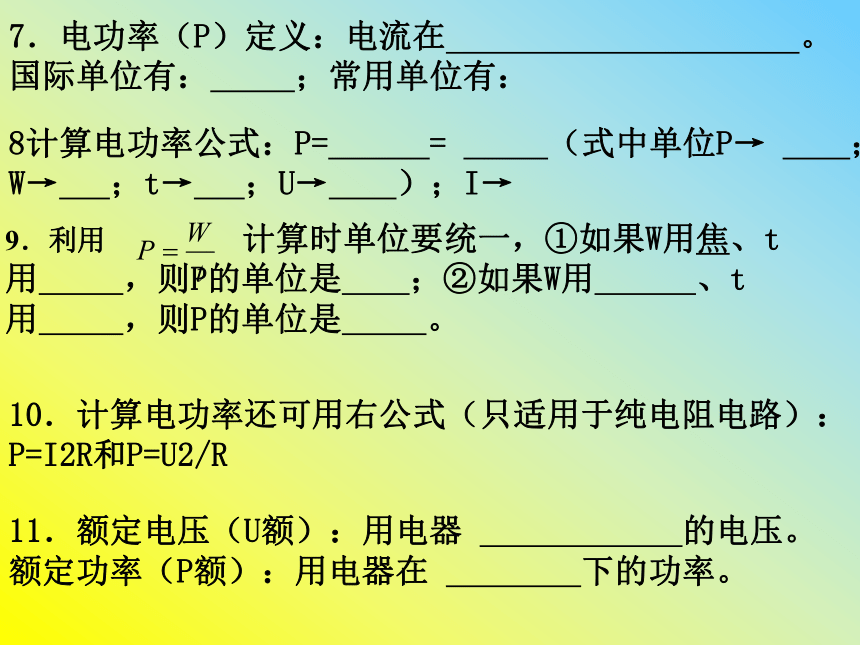

利用W=UIt计算电功时注意：①式中的W.U.I和t是在同一段电路；②计算时单位要统一；③已知任意的三个量都可以求出第四个量。6．计算电功还可用以下公式：W=I2Rt ；W=Pt； 7．电功率（P）定义：电流在 。国际单位有： ；常用单位有： 8计算电功率公式：P= = （式中单位P→ ；W→ ；t→ ；U→ ）；I→ 9．利用 计算时单位要统一，①如果W用焦、t用 ，则P的单位是 ；②如果W用 、t用 ，则P的单位是 。10．计算电功率还可用右公式（只适用于纯电阻电路）：P=I2R和P=U2/R11．额定电压（U额）：用电器 的电压。额定功率（P额）：用电器在 下的功率。 12．实际电压（U实）：实际加在用电器两端的电压。实际功率（P实）：用电器在 电压下的功率。以灯为例子：
当U实> U额时，则P实 P额 ；灯很 ，易 。
当U实< U额时，则P实 P额；灯很 ，
当U实= U额时，则P实 P额；灯 。

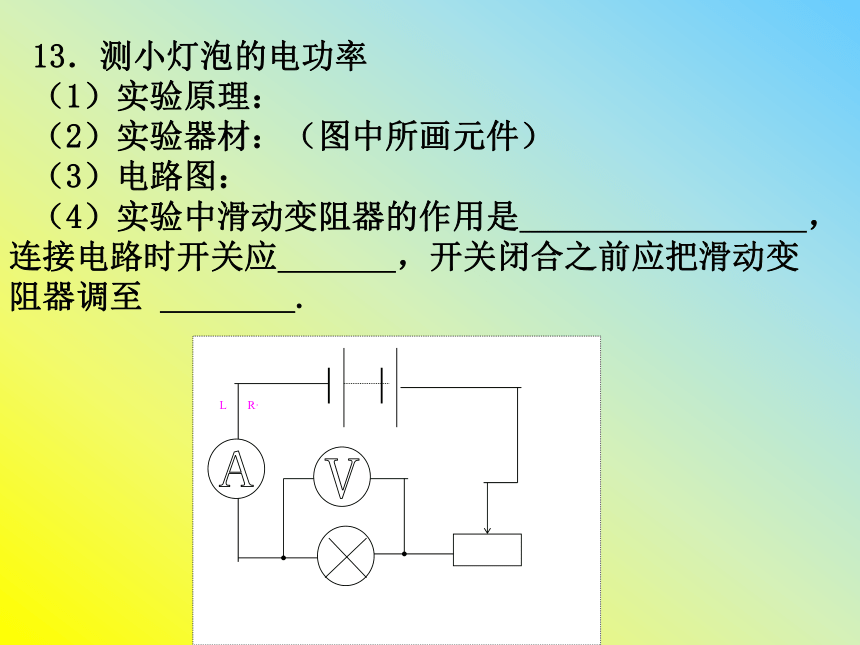

如：当实际电压是额定电压的一半时，则实际功率就是额定功率的 。例一盏灯标有“220V100W”是表示 是220伏， 是100瓦，如果接在110伏的电路中，则实际功率是 。）13．测小灯泡的电功率
（1）实验原理：
（2）实验器材：（图中所画元件）
（3）电路图：

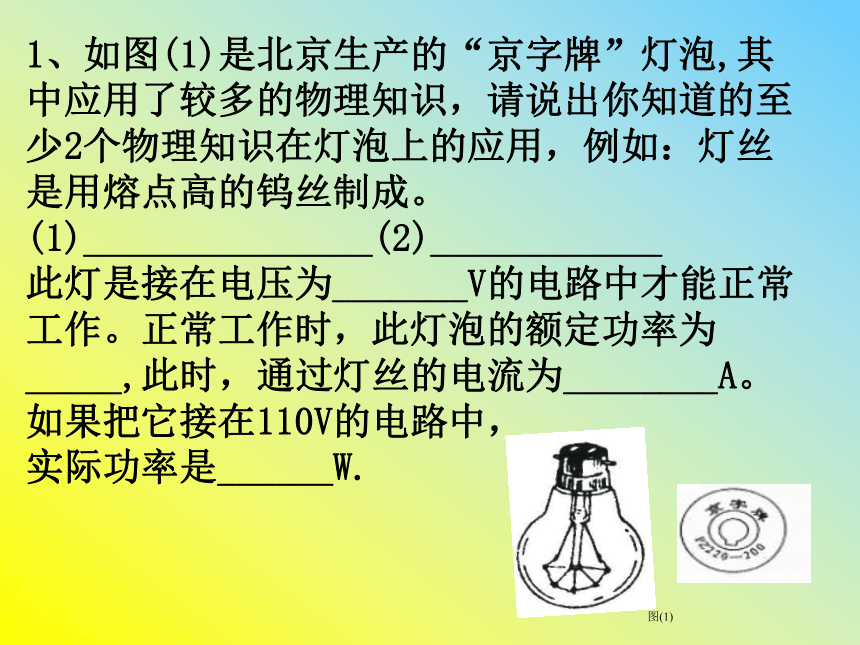

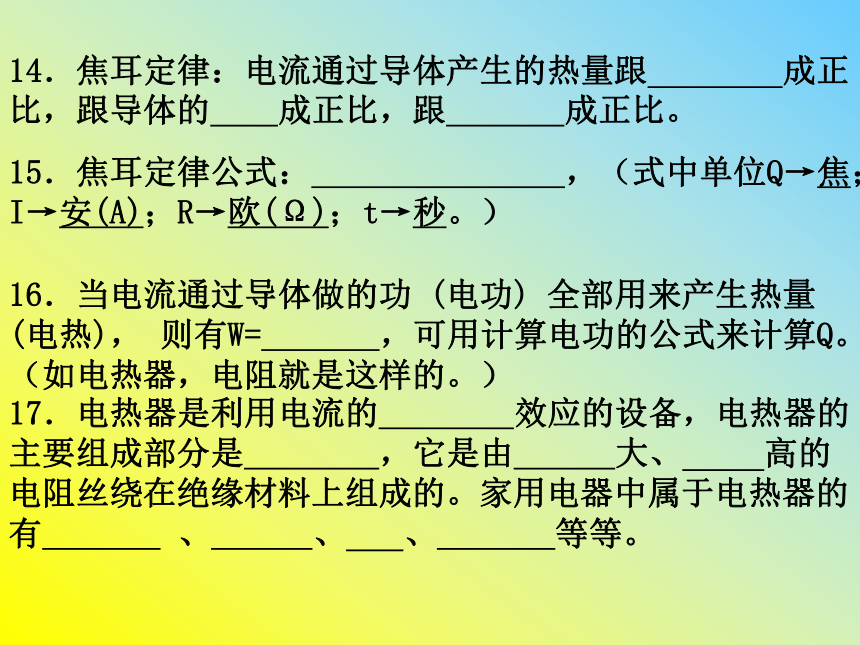

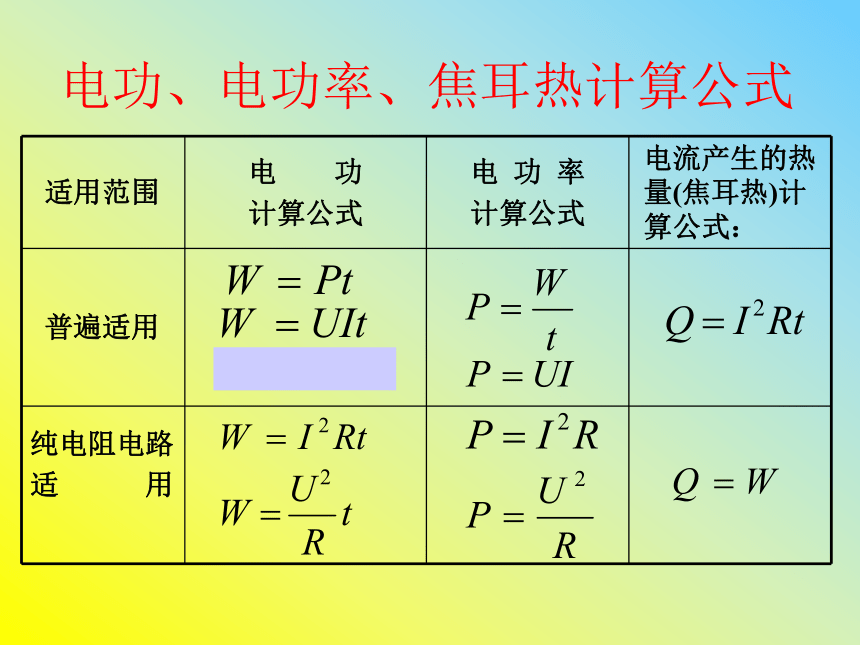

（4）实验中滑动变阻器的作用是 ， 连接电路时开关应 ，开关闭合之前应把滑动变阻器调至 . 14．焦耳定律：电流通过导体产生的热量跟 成正比，跟导体的 成正比，跟 成正比。15．焦耳定律公式： ，（式中单位Q→焦；I→安(A)；R→欧(Ω)；t→秒。）16．当电流通过导体做的功 (电功) 全部用来产生热量(电热)， 则有W= ，可用计算电功的公式来计算Q。（如电热器，电阻就是这样的。）17．电热器是利用电流的 效应的设备，电热器的主要组成部分是 ，它是由 大、 高的电阻丝绕在绝缘材料上组成的。家用电器中属于电热器的有 、 、 、 等等。 电功、电功率、焦耳热计算公式1、如图(1)是北京生产的“京字牌”灯泡,其中应用了较多的物理知识，请说出你知道的至少2个物理知识在灯泡上的应用，例如：灯丝是用熔点高的钨丝制成。(1)_______________(2)____________
此灯是接在电压为_______V的电路中才能正常工作。正常工作时，此灯泡的额定功率为_____,此时，通过灯丝的电流为________A。如果把它接在110V的电路中，

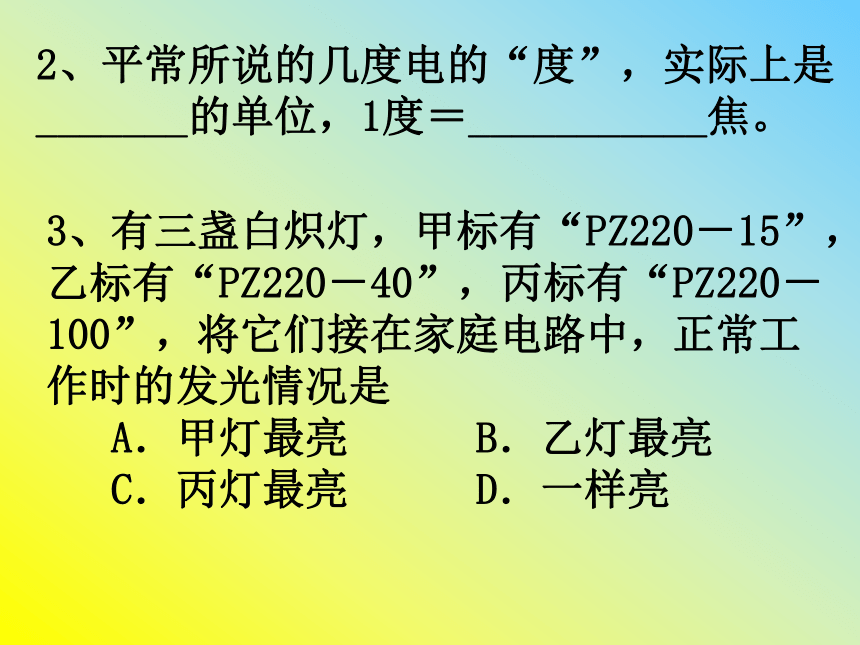

实际功率是______W.2、平常所说的几度电的“度”，实际上是_______的单位，1度＝___________焦。3、有三盏白炽灯，甲标有“PZ220－15”，乙标有“PZ220－40”，丙标有“PZ220－100”，将它们接在家庭电路中，正常工作时的发光情况是　
A．甲灯最亮 B．乙灯最亮
C．丙灯最亮 D．一样亮3、一个灯泡标有“6V 3W”字样，若把它接在12V的电源上，为了使小灯泡正常发光，需串联一个多大的电阻
A．24 B．12 C．6 D．35．在下列单位中，哪一个不是电功率的单位
A．J/s B.Kw·h/s C.V·A D.w·s4、有一电阻丝中的电流是I，产生的热量是Q，若通电时间不变，而使电流增大到2I，则产生的热量是
A．Q/2 B．Q/4 C．2Q D．4Q6、如图所示，a、b、c、d是四个装有等温，等量水的容器，每个容器中放入同样电阻丝绕成的线圈，各线圈的圈数如图所示.若同时开始通电，经过相同时间后，水温最高的是：7、从功能关系看，电流做功的过程，实质是______能转化为______能的过程。电流通过“电炉”、“电热得快”等电器时，电能转化为_________能；电流通过“电动机”时，电能主要转化为_______能；电流通过正在充电的铅蓄电池时，电能主要转化为________能。8．如图所示,ab和bc是两根电阻丝,若将a、b端接入某一恒定电压的电路时，1分钟产生的电热是360J；若将b、c端接入同一电路中时，1分钟产生的电热是180J，则a、c端接入该电路时，1分钟产生的电热是
A．540J　B．180J
C．120J D．30J
9、如图是某种型号的电能表
(1)KW.h是电功的实用单位，1KW.h=__________ J。1KW.h的电能可功功率为10KW的用电器正常工作___________h 。
(2)它的铭牌上标有“220V 5A”,其中“220V”表示的意思是_____________;
“5A”表示的意思是________________。
(3)“2500R/KW.h”表示的意思是___
_ ____。
(4)若用此电能表时，全部用电器
的总功率不得超过______W，
最多能安装“PZ220—60”的
电灯___________盏。(5)小华同学利用电能表来测定家用电热水瓶的电功率，他进行了如下的实验
A观察电能表的铭牌，记住铭牌上“2500R/KW.h”的字样。
B接通电热水瓶的同时停掉其它所有的用电器。
C在5min内观察到电能表的转盘转了500转
在以上过程中，该该电能表消耗的电能是__________ J。该电热水瓶的功率是_______W。(6)若小华家八月底和九月底抄表分别如右图所示，那九月份用电______度，
合_________焦。
10、导体里有电流流过时,导体就会发热.图a、b为“探究在相同时间内影响通电导体发热量的因素”的实验装置.观察图中的实验现象,回答问题：
(1) 图a探究的是 .
(2) 图b探究的是 .
(3) 导体产生的热量是通过 反映出来的.
(4) 通过实验探究得到的结论是 .
(5)此实验采用的研究方法是 .
11、在“测定小灯泡的功率”的实验中，当调节滑动变阻器，使小灯泡两端电压高于额定电压的1／5，则小灯泡的实际功率与额定功率之比为 A．３６：２５ 　　B．６：５
C．５：６ 　　　　　D．２５：３６12.现有两个标记模糊、外形相同、额定电压都是220V，但额定功率相差较大的白炽灯泡，请你简要写出两种方法，来判断哪一个的额定功率较大？(器材、方法不限）１3．图是一个双温电炉的电路，该电炉由两段相同的电阻丝组成发热体，A、B、C为三根引出线，其中A为低温档，B为高温档，并且每秒钟高温档产生的热量是低温档的2倍，试在图中的方框内画出两段电阻丝连接图。（用表示电阻丝）
CBA220V14.某同学用图（5）所示的装置研究“电流通过导体时产生的热量与导体电阻大小的关系”。图中两个烧瓶内盛有质量和温度都相同的煤油，温度计显示煤油的温度，两瓶煤油中都浸泡着一段金属丝，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小。
（1）试验采用的是__________的研究方法，试验的设计依据是电流的________效应。
（2）闭合开关后，通过两段金属丝中的电流是________的。(选填“相等”或“不相等”)图
（3）一段时间后，可以观察到甲瓶
中温度计的示数______乙瓶中温度
计的示数；(选填“大于”、
“等于”或“小于”)判断依据是：______________________.15.图为某同学在做“测定小灯泡的功率”实验时连接的电路。已知小灯泡的额定电压为2.5V,额定功率小于1W
(1)该电路连接有错误，请在电路中只改变一根导线的连接，使之成为正确的电路（用“×”标出错接导线，并画出改接的导线）。且在虚方框内画出改接后的电路图。
(2)电路改接后，变阻器滑片移至
最左端，闭合开关，发现小灯泡
不亮，电流表无示数，电压表
示数接近3V，上述现象可
能是____________造成的。


(3)排除故障后，闭合开关，移动变阻器滑片，当电压表示数为2.5V时，电流表如图所示，则此时通过小灯泡的电流为______A, 小灯泡的额定功率为_______W。
01230.200.40.60.6317．一只灯泡接在220 V的电路中, 正常工作20h，消耗1KWh的电能，求：这只灯泡正常工作时的电流。18．一个标有“PZ220—40”的电灯, 接在照明电路中, 求：电灯的灯丝的电阻多大? 16．一个电烙铁接在220V电路上，通过它的电流强度是0.5A，正常工作10min，有多少电能转化成了内能。19．标有“220V 100W” 的电炉，接在220V的电路上，求它在5min内产生的热量。20．把一个电阻是80欧姆的电炉, 接在照明电路中, 要使它放出26400J的热量，应通电多少时间？（Q=W=Pt）（Q热=W=U2t/R）如图是某节能型家用电饭锅简化的电路图。当S1 S2都闭合时，R1、R2 两个发热体同时给锅加热，处于高温加热状态。当只闭合S1时，处于保温状态。已知家庭电路电压为220V，R2工作时的阻值为88Ω，电饭锅保温状态时的功率为40W。试求：
（1）高温加热状态时，通过R2的电流是多少安？
（2）低温保温状态时，R1 的阻值是多少欧？
（3）如果做一次米饭（高温加热状态）
用30min，则消耗多少电能？【例题分析】【例题分析】分析：该题一共有两种情况：（1）低温保温状态时：只闭合S1，只有 R1接在电路中。（2）高温加热状态时：S1 S2都闭合，R1、R2 两个发热体并联，电路如图。 （R1 = U2 / P1） I2 = U / R2 W =（P1+U2 / R2）t已知：电压U=220V， R1消耗的功率P1=40W
求： R1的阻值已知：电压U=220V，R2=88Ω
求：通过R2的电流和高温加热
30min，消耗多少电能。有两只白炽灯泡“220V、25W”和“220V、100W”，当它们并联在照明电路上时实际功率的值分别是P1和P2，总功率是P3，当他们串联在照明电路上时，实际功率的值分别是P4和P5，总功率是P6，试把6个功率值按从大到小排列P3 ﹥ P2 ﹥ P1 ﹥ P6 ﹥ P4 ﹥ P5作业：如图3所示，电源电压为220V，R是标有 “220V40W”的电烙铁，L是标有“PZ220-40”的灯泡。当S闭合时，电烙铁正常工作；当S断开时，电烙铁处于保温状态。有同学认为：在保温状态时，灯和电烙铁同时工作，相同时间内消耗的电能一定比电烙铁正常工作时消耗的电能多。你认为如何？通过计算回答。
