电功、电功率、焦耳定律复习[上学期]

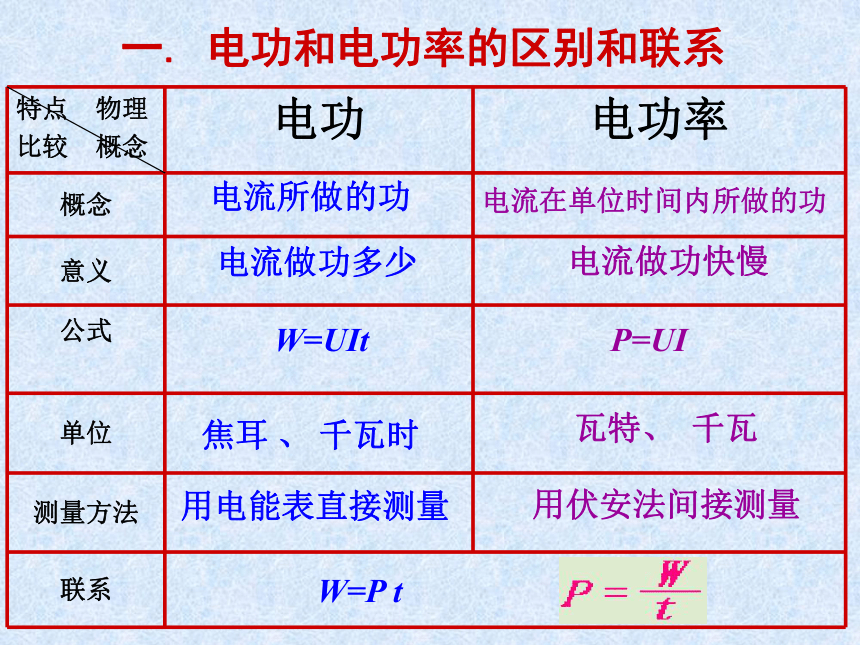

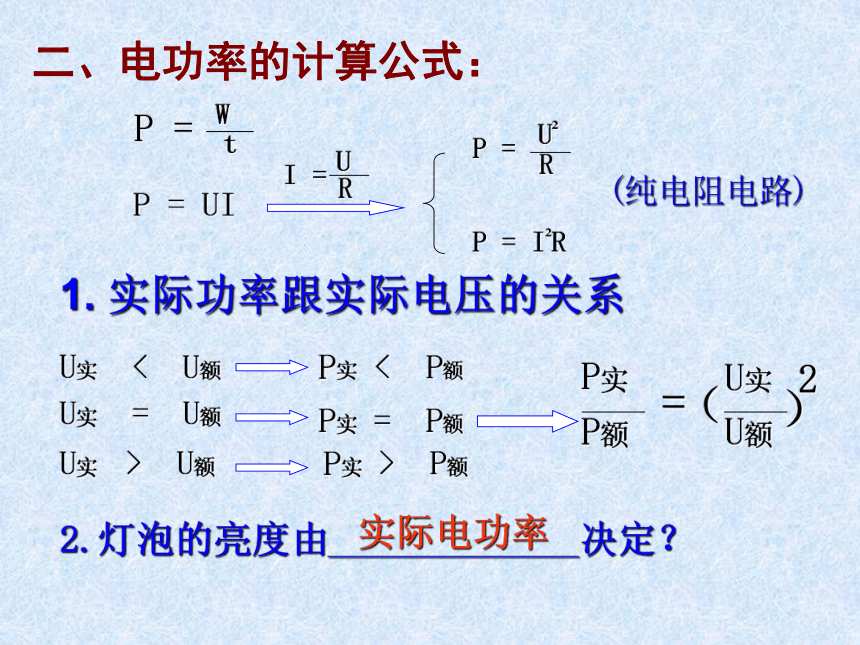

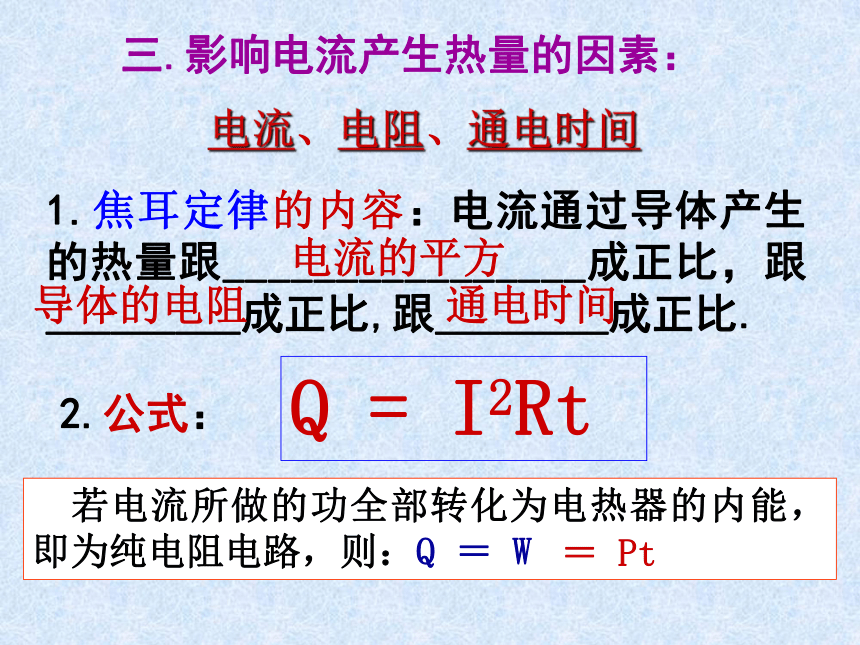

课件25张PPT。电功、电功率、电热器复习电流在单位时间内所做的功电流做功多少电流做功快慢W=UItP=UI焦耳 、 千瓦时瓦特、 千瓦用电能表直接测量用伏安法间接测量W=P t电流所做的功一. 电功和电功率的区别和联系二、电功率的计算公式：P = UIP = I2R(纯电阻电路)1. 实际功率跟实际电压的关系2.灯泡的亮度由_____________决定？实际电功率三.影响电流产生热量的因素：电流、电阻、通电时间2.公式：1.焦耳定律的内容：电流通过导体产生的热量跟________________成正比，跟_________成正比,跟________成正比. ?Q = I2Rt?电流的平方导体的电阻通电时间 若电流所做的功全部转化为电热器的内能，即为纯电阻电路，则：Q ＝ W 　＝ Pt2、电热器制作原理：_____________。
3、电热器的主要部分是：________,

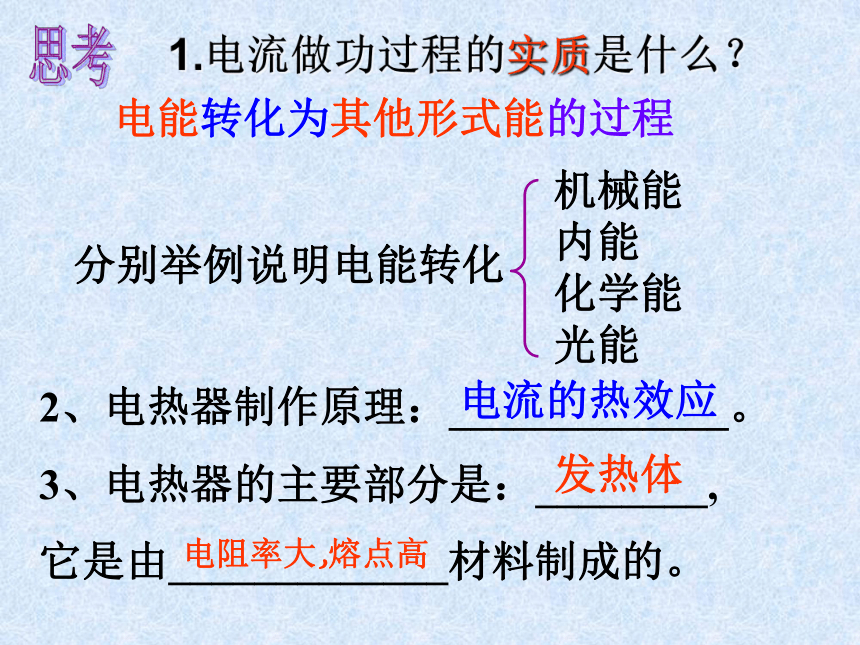

它是由_____________材料制成的。发热体电流的热效应 电阻率大,熔点高1.电流做功过程的实质是什么？电能转化为其他形式能的过程思考（3）将“220V、1000W”的电热水器接在220伏特电源中，通电2小时，电流做了多少功？消耗了多少电能? 电流产生多少热量？例题：

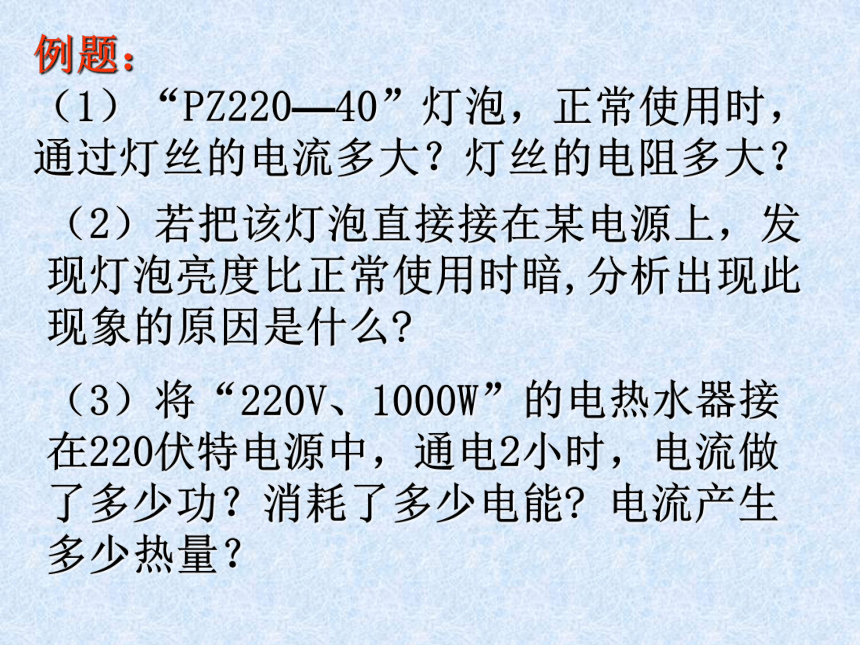

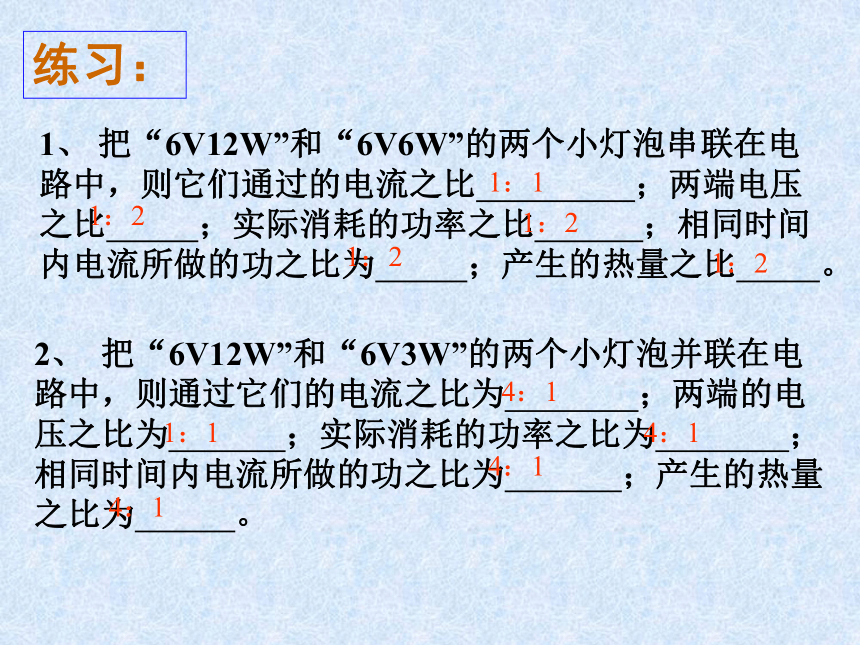

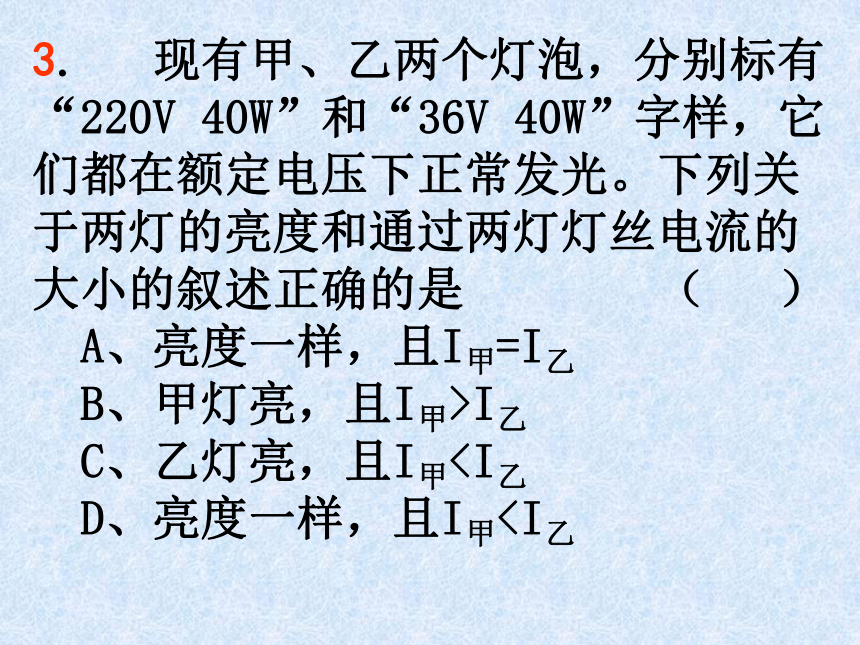

（1）“PZ220—40”灯泡，正常使用时，通过灯丝的电流多大？灯丝的电阻多大？（2）若把该灯泡直接接在某电源上，发现灯泡亮度比正常使用时暗,分析出现此现象的原因是什么?练习：1、 把“6V12W”和“6V6W”的两个小灯泡串联在电路中，则它们通过的电流之比 ；两端电压之比 ；实际消耗的功率之比 ；相同时间内电流所做的功之比为 ；产生的热量之比 。2、 把“6V12W”和“6V3W”的两个小灯泡并联在电路中，则通过它们的电流之比为 ；两端的电压之比为 ；实际消耗的功率之比为 ；相同时间内电流所做的功之比为 ；产生的热量之比为 。1：11：21：21：21：24：11：14：14：14：13. 现有甲、乙两个灯泡，分别标有“220V 40W”和“36V 40W”字样，它们都在额定电压下正常发光。下列关于两灯的亮度和通过两灯灯丝电流的大小的叙述正确的是 （　 ）
A、亮度一样，且I甲=I乙　
B、甲灯亮，且I甲>I乙

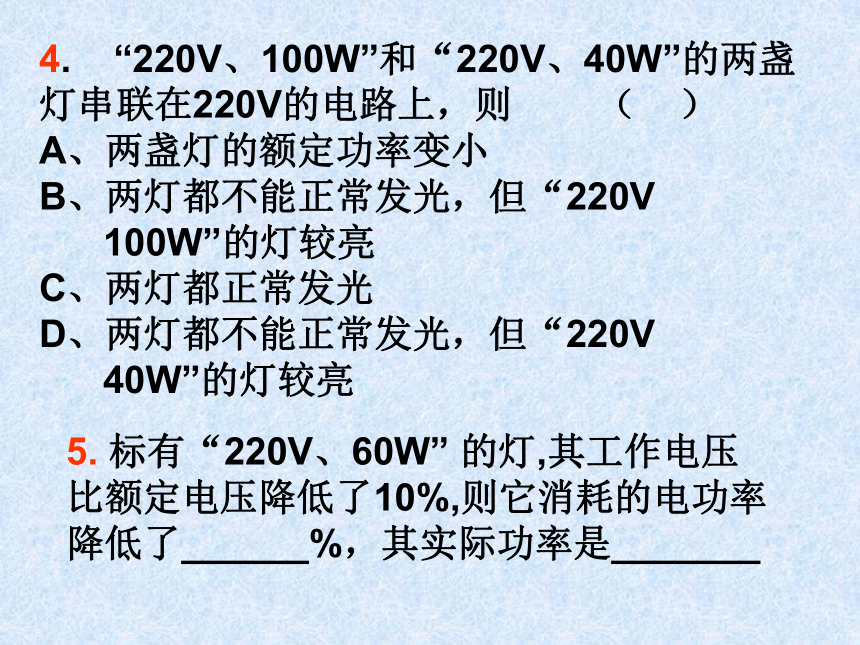

C、乙灯亮，且I甲 D、亮度一样，且I甲B、两灯都不能正常发光，但“220V
100W”的灯较亮C、两灯都正常发光
D、两灯都不能正常发光，但“220V
40W”的灯较亮5. 标有“220V、60W” 的灯,其工作电压比额定电压降低了10%,则它消耗的电功率降低了______%，其实际功率是_______6、如图所示，L为一盏标有“6V、12W”字样的电灯，R为变阻器，电源电压是12V求：
（1）灯泡的电阻是多少？
（2）将变阻器的阻值调到多大时，才能使L和R消耗的功率相等？
（3）当L实际功率为3瓦时，L两端的电压是多大？此时变阻器的阻值应调到多大？U7. 有两只分别标有“6V 2W”和“12V 8W”字样的小灯泡L1和L2，如果将它们串联在电路中，使其中一个恰能正常发光，则加在串联电路两端的电压是 （ ）
A、 6V B、12V
C、18V D、24V8. 由一个电压为U且保持不变的电源、一个开关、一个定值电阻R和一个电流表组成的串联电路，当接通开关后，电流表的读数为1.2安；在电路中再串联一个标有“10V 2W”字样的白炽灯后，灯泡恰能正常发光。设灯丝的电阻不变。求：(1)灯丝的电阻值RL
(2)通电多少时间，灯泡消耗240焦的电能
(3)定值电阻R的值和电源电压U的值。50欧120秒10欧 12伏9. 如图是某节能型家用电饭锅简化的电路图。当S1 S2都闭合时，R1、R2 两个发热体同时给锅加热，处于高温加热状态。当只闭合S1时，处于保温状态。已知家庭电路电压为220V，R2工作时的阻值为88Ω，电饭锅保温状态时的功率为40W.求: 1) 高温加热状态时，通过R2的电流是多少安？
2) 低温保温状态时，R1 的阻值是多少欧？
3) 如果做一次米饭（高温加热状态）
用30min，则消耗多少电能？已知：电压U=220V， R1消耗的功率P1=40W
求： R1的阻值分析：该题一共有两种情况：（1）低温保温状态时：只闭合S1,只有 R1接在电路中.（2）高温加热状态时：S1 S2都闭合，R1、R2 两个发热体并联，电路如图。 （R1 = U2 / P1） I2 = U / R2 W =（P1+P2）t已知：电压U=220V，R2=88Ω
求：通过R2的电流和高温加热
30min，消耗多少电能。P2=U2/ R210、如图所示电路,U=6V且不变, RL=5欧,滑动变阻器R2的最大阻值是10欧,当滑片从左端到右端的过程中。求：
（1）两只电表示数范围各是多少？
（2）在2分钟内，灯泡RL上消耗的最大
电能是多少？（电路图）( A表 1.2A——0.4A V表：6V——2V；) ( 864J )12．一个4Ω的电阻与一个用电器串联在6V电源的两端， 现只知道用电器的实际功率为2W，求通过用电器的电流可能是多大？(1 A或0.5 A) 11. 有一个“36 V 25 W”灯泡和一个“220 V 36 W”灯泡，灯泡上的字迹已经看不清楚，又无其它仪器，怎样区分它们？根据是什么？ 在灯丝材料相同，长度也基本相同的情况下，电阻越大灯丝越细，故灯丝粗的是“36 V、25 W”的 电功率的测定1) 实验器材：
2) 实验原理：
3) 实验电路图：
干电池或学生电源、电流表、电压表、导线、开关、滑动变阻器、小灯泡及灯座。P=UI 小灯泡的额定电压为6V,电阻为12欧，为测定 它的额定功率：
下列操作步骤中,正确的操作顺序是：A.将滑动变阻器调到电阻最大位置。 B.断开电源； C.观察并记录电流表的示数；D.断开开关，按电路图连接实物电路； E.设计电路并画出电路图； F.应用公式，计算灯泡的额定功率； G.闭合开关,调节滑动变阻器.并仔细观察电压 表,使小灯泡两端电压等于其额定电压； H.整理仪器EDAGCBHF不同条件：R甲＞R乙相同条件： 闭合开关后现象： 。结论：在电流和通电的时间相等的情况下，___越大，电流产生的热量____。电流和通电时间断开开关后现象： 。
闭合开关调节滑动变组器,使电路中电流增大,并使通电时间与前次相同。
现象： 。
结论：在电阻和通电的时间相等的情况下，___越大，电流产生的热量 。观察1. 若把两定值电阻R1、R2以某种形式连接起来与电源接通，则R1 的电功率为9瓦；又若把此两电阻换成另一种形式连接后，仍与该电源接通，则R1的电功率为16瓦，且通过R2的电流为 4安。那么,电源电压和R1、R2的阻值各是多少？（设电源电压保持不变）U=12伏 R1=9欧 R2=3欧2.电热器与一只阻值为24Ω的电阻串联后接在电压恒定的电源两端，通电后电热器的实际功率为额定功率的1 / 25，电路上的电流为1A，若去掉电阻，将电热器直接接到电源上，则电热器的功率恰好为额定功率。求:
1）电热器与电阻串联工作时,电阻两端的电压.
2）电源电压
3）电热器的额定功率3. 某电热器内有R1和R2两根电阻丝，在电压不变的情况下，单独接通R1可将热水器内水在15min内烧开，单独接通R2，可将热水器内的水在30min内烧开，问：（1）若将R1、R2并联使用，这些水需多少时间才能沸腾？
（2）若将R1、R2串联使用，这些水需多少时间才能沸腾？45min10min4. 如右图所示的电路，当开关S断开，滑动变阻器的滑片P位于b端时，电流表的示数为0.2安；当开关S闭合，滑动变阻器的滑片P位于a端时，电流表示数为1安，且小灯泡正常发光。若不计温度对灯丝电阻的影响，电源电压不变且大于8伏，R1=15欧，滑动变阻器R的最大阻值
为20欧，则小灯泡的电
阻为____；小灯泡额定
电压为_____；小灯泡
的额定功率为_______。 ???????? 30欧10伏3.3瓦5. 一只实验用的电动机与电流表串联后接在6V直流稳压电源上，闭合开关后电动机并没有转动,这时电流表读数为5A；检查发现电动机轴上的齿轮被卡住了,排除故障后,让电动机带动轻负载转动,这时电流表的读数为1A,则电动机的效率为多大?
